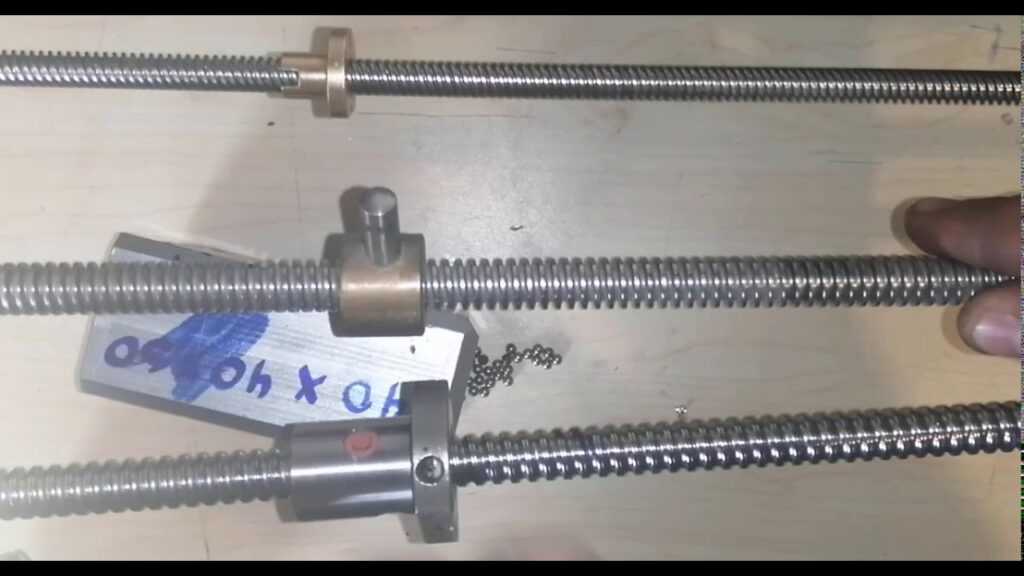

Calculando la Velocidad del Husillo de Bolas

Los husillos de bolas son componentes fundamentales en una amplia gama de aplicaciones industriales, desde máquinas herramienta CNC hasta equipos médicos de alta precisión. Su capacidad para transformar el movimiento rotacional en lineal con una eficiencia excepcional los convierte en la elección preferida para tareas que exigen alta carga, suavidad y precisión. Sin embargo, para garantizar un rendimiento óptimo y una larga vida útil, es crucial comprender y calcular las diferentes velocidades asociadas a estos dispositivos. No se trata de una única velocidad, sino de tres conceptos distintos que influyen directamente en el diseño y la operación: la velocidad crítica, la velocidad máxima y la velocidad de conducción.

Entender cada una de estas velocidades y cómo calcularlas es vital para evitar problemas como ruido excesivo, vibraciones, daños prematuros e incluso fallos catastróficos. Este artículo profundizará en cada tipo de velocidad, proporcionando las fórmulas necesarias, explicando los factores que las afectan y ofreciendo consejos prácticos para su aplicación.

Velocidad Crítica del Husillo de Bolas

La velocidad crítica, denotada como n_c o n_k, es la velocidad rotacional más baja a la cual el eje del husillo de bolas entra en resonancia. En términos más sencillos, es el punto donde las vibraciones naturales del husillo se amplifican drásticamente, lo que puede provocar ruido, oscilaciones inestables y, en el peor de los casos, daños severos al sistema. Es un factor limitante crucial para el RPM (revoluciones por minuto) del husillo, especialmente en aplicaciones con ejes largos y delgados.

Varios factores influyen directamente en la velocidad crítica:

• Diámetro del Eje (d_r o d_N): Un diámetro más grande aumenta la rigidez del eje, elevando la velocidad crítica. Es importante usar el diámetro de la raíz del tornillo (d_r), que es el diámetro más pequeño de la parte roscada, para cálculos más precisos.
• Longitud No Soportada (L_c o l_s): Cuanto mayor sea la longitud del husillo que no está soportada por cojinetes, menor será su velocidad crítica. Los husillos más largos son más propensos a la resonancia.
• Cojinetes de Soporte: La configuración y el tipo de cojinetes utilizados en los extremos del husillo tienen un impacto significativo. Los cojinetes fijos (que resisten la deflexión angular del eje) proporcionan una mayor rigidez y, por lo tanto, una velocidad crítica más alta que los cojinetes de soporte simple.

Fórmula para la Velocidad Crítica

La velocidad crítica se puede calcular utilizando la siguiente fórmula:

nc = fc × (dr / Lc²) × 107

Donde:

• nc = velocidad crítica (rpm)
• dr = diámetro de la raíz del tornillo (mm)
• Lc = longitud no soportada del tornillo (mm)
• fc = factor basado en la configuración de los cojinetes de soporte (ver tabla a continuación)

El factor fc varía según cómo estén configurados los cojinetes en los extremos del husillo. A continuación, se muestra una tabla con los valores típicos de fc:

Para garantizar la seguridad y el buen funcionamiento, muchos ingenieros recomiendan operar los husillos de bolas a menos del 80% de su velocidad crítica calculada. Superar este límite puede causar vibraciones excesivas, ruido y un desgaste prematuro de los componentes.

Velocidad Máxima (nmax)

La velocidad máxima (n_max) de un husillo de bolas no está relacionada con la resonancia del eje, sino con las fuerzas inerciales que actúan sobre las bolas rodantes dentro de la tuerca. Esta velocidad es inherentemente limitada por el diseño del mecanismo de retorno de las bolas y el tamaño de las propias bolas.

En general, los husillos de bolas con bolas más pequeñas tienden a tener límites de velocidad ligeramente más bajos que aquellos con bolas más grandes. Esto se debe a la dinámica interna de la recirculación de las bolas. Por ejemplo, se ha observado que los husillos con bolas de 3 mm pueden alcanzar velocidades de hasta 4,500 rpm, mientras que los husillos con bolas de 125 mm pueden limitarse a alrededor de 1,050 rpm. La sofisticación del sistema de retorno de bolas dentro de la tuerca también juega un papel crucial en la determinación de esta velocidad.

Es importante no confundir la velocidad máxima con la velocidad crítica. Mientras que la velocidad crítica es una limitación estructural del eje, la velocidad máxima es una limitación de diseño de la tuerca y el sistema de bolas, influenciada por la capacidad de las bolas para recircular eficientemente sin generar fricción o desgaste excesivo a altas velocidades.

Velocidad de Conducción (Valor DN)

La velocidad de conducción, o valor DN (también conocido como DmN), es una forma simplificada y muy útil para determinar la velocidad rotacional máxima permitida de un husillo de bolas. Se calcula como el producto del diámetro nominal del husillo (en mm) y su velocidad máxima permitida (en rpm).

Fórmula para el Valor DN

DN = nmax × dN

Donde:

• DN = velocidad característica (mm·rpm)
• nmax = velocidad máxima permitida (rpm)
• dN = diámetro nominal del husillo (mm)

Este valor permite a los ingenieros comparar fácilmente diferentes diseños de husillos de bolas. Un valor DN más alto generalmente indica un diseño de retorno de bolas más sofisticado y una mayor capacidad de velocidad. Los valores DN también se correlacionan directamente con la velocidad periférica de las bolas.

La mayoría de los husillos de bolas tienen valores DN máximos que oscilan entre 60,000 y 120,000 mm·rpm, aunque en algunos casos pueden ser incluso más altos. Es crucial tener en cuenta que, para husillos extremadamente pequeños o grandes, esta fórmula puede no arrojar valores válidos precisos, y se deben consultar las especificaciones del fabricante.

Además, existe un valor DmN (diámetro del círculo de paso de las bolas x RPM) que se utiliza como un valor de velocidad periférica. Generalmente, para husillos de precisión (grados de exactitud C0 a C7), el valor DmN no debe exceder los 70,000 mm·rpm. Para aplicaciones industriales generales (grado C10), este límite suele ser de 50,000 mm·rpm. Exceder estas limitaciones puede comprometer la precisión y la vida útil del husillo.

Importancia del Cálculo de Velocidad en el Diseño de Husillos de Bolas

Comprender y calcular estas tres velocidades es crucial para el diseño y la selección adecuados de un husillo de bolas para cualquier aplicación. Ignorar estos límites puede llevar a una serie de problemas:

• Fallo por Resonancia: Si el husillo opera a su velocidad crítica, las vibraciones pueden aumentar exponencialmente, causando daños estructurales al eje, los cojinetes y otros componentes del sistema.
• Desgaste Prematuro: Operar consistentemente por encima de la velocidad máxima o los límites del valor DN puede generar calor excesivo, mayor fricción y un desgaste acelerado de las bolas y las ranuras de la tuerca, reduciendo drásticamente la vida útil del husillo.
• Pérdida de Precisión: Las vibraciones y el calor pueden comprometer la precisión de posicionamiento y la repetibilidad del sistema, algo inaceptable en aplicaciones de alta precisión.
• Ruido y Mantenimiento: Las velocidades excesivas a menudo se manifiestan en un ruido operativo considerable y pueden requerir un mantenimiento más frecuente.

Al realizar estos cálculos, los ingenieros pueden seleccionar un husillo de bolas que no solo cumpla con los requisitos de carga y precisión, sino que también opere de manera segura y eficiente dentro de sus límites de velocidad.

¿Cómo Funcionan los Husillos de Bolas? Un Breve Contexto

Para apreciar la importancia de la velocidad, es útil recordar cómo operan los husillos de bolas. Un husillo de bolas es un mecanismo de conversión de movimiento que transforma el movimiento rotacional en movimiento lineal con una fricción mínima. Esto se logra mediante la interposición de bolas de acero entre el eje roscado (el husillo) y una tuerca roscada (la tuerca de bolas).

Las bolas ruedan a lo largo de las ranuras helicoidales del husillo y la tuerca. Un sistema de recirculación dentro de la tuerca asegura que las bolas completen un ciclo continuo, moviéndose desde un extremo de la tuerca al otro y regresando a su punto de partida. Esta acción de rodadura, en contraste con el deslizamiento de un tornillo de plomo tradicional, reduce drásticamente la fricción, lo que resulta en eficiencias superiores al 90%.

Los componentes clave incluyen el eje del husillo (con ranuras helicoidales, a menudo con un diseño de "arco gótico" para cuatro puntos de contacto), la tuerca de bolas (que aloja las bolas y el mecanismo de recirculación), las propias bolas de acero y los sellos (para proteger contra contaminantes y retener el lubricante).

La eficiencia, la capacidad de carga y la precisión son las razones principales para el uso de husillos de bolas en aplicaciones que requieren movimiento suave, alta precisión y capacidad para manejar cargas significativas, como robótica, equipos de automatización, sistemas de posicionamiento y maquinaria industrial.

Tabla Comparativa de las Velocidades del Husillo de Bolas

Preguntas Frecuentes (FAQs)

¿Qué es un husillo de bolas?

Un husillo de bolas es un dispositivo mecánico que convierte el movimiento rotacional en movimiento lineal con alta eficiencia y baja fricción. Utiliza bolas de acero que ruedan en las ranuras helicoidales entre un eje roscado y una tuerca, permitiendo un movimiento suave y preciso.

¿Por qué es importante calcular la velocidad del husillo de bolas?

Es fundamental para asegurar la operación segura, eficiente y duradera del sistema. El cálculo de las diferentes velocidades (crítica, máxima, de conducción) ayuda a prevenir la resonancia, el desgaste prematuro, la generación excesiva de calor y la pérdida de precisión, optimizando así el rendimiento y la vida útil del husillo.

¿Cuál es la diferencia entre velocidad crítica y velocidad máxima?

La velocidad crítica es la velocidad de rotación a la que el eje del husillo entra en resonancia, limitando el RPM para evitar vibraciones destructivas. La velocidad máxima, en cambio, está limitada por las fuerzas inerciales sobre las bolas rodantes dentro de la tuerca y depende del diseño del mecanismo de retorno y el tamaño de las bolas.

¿Qué factores afectan la velocidad crítica?

Los principales factores que afectan la velocidad crítica son el diámetro de la raíz del husillo, la longitud no soportada del husillo y la configuración de los cojinetes de soporte en los extremos (fijos, soportados, libres).

¿Qué es el valor DN en husillos de bolas?

El valor DN es un producto del diámetro nominal del husillo (en mm) y su velocidad máxima permitida (en rpm). Es una métrica simplificada que permite comparar la capacidad de velocidad de diferentes diseños de husillos de bolas, indicando la sofisticación del sistema de retorno de bolas y correlacionándose con la velocidad periférica.

¿Qué precisión tiene un tornillo de bolas C10?

Según el estándar JIS, la clase de precisión C10 para un husillo de bolas se define con un error de transferencia típico de ± 210 μm para una longitud de 300mm. Es importante recordar que estos son valores de referencia y la precisión de posicionamiento absoluta no está garantizada, ya que otros factores también influyen en la precisión general del sistema.

Conclusión

La velocidad es un aspecto multifacético en el mundo de los husillos de bolas, y su comprensión va más allá de un simple número de RPM. Al dominar los conceptos de velocidad crítica, velocidad máxima y el valor DN, los ingenieros pueden diseñar sistemas de movimiento más robustos, seguros y eficientes. La aplicación rigurosa de estas fórmulas y consideraciones no solo prolongará la vida útil de los componentes, sino que también garantizará el rendimiento y la precisión que las aplicaciones modernas demandan. Elegir el husillo de bolas adecuado y operarlo dentro de sus límites de velocidad es sinónimo de un diseño inteligente y una operación exitosa.

Si quieres conocer otros artículos parecidos a Calculando la Velocidad del Husillo de Bolas puedes visitar la categoría Cálculos.
