El Número de Reynolds: Clave del Comportamiento Fluido

En el vasto y complejo universo de la dinámica de fluidos, donde líquidos y gases se mueven de maneras a veces predecibles y otras, sorprendentemente caóticas, existe una herramienta fundamental que actúa como una brújula: el Número de Reynolds. Este concepto, aparentemente simple, es en realidad un pilar para ingenieros, físicos y científicos que buscan comprender y manipular el comportamiento de los fluidos. Nos permite anticipar si un chorro de agua fluirá suavemente o si el aire sobre un ala de avión se volverá turbulento, con implicaciones directas en el diseño de todo, desde sistemas de tuberías hasta vehículos de alta velocidad.

Acompáñanos en este recorrido para desentrañar qué es exactamente el Número de Reynolds, cómo se calcula, por qué es tan importante y cómo su valor nos revela los secretos del movimiento de los fluidos en diversas aplicaciones.

¿Qué es el Número de Reynolds?

El Número de Reynolds (Re) es una cantidad adimensional que juega un papel prominente en la predicción de los patrones de comportamiento de un fluido. Esencialmente, se utiliza para determinar si el flujo de un fluido es laminar o turbulento. Representa la relación entre las fuerzas de inercia y las fuerzas viscosas que actúan sobre un fluido en movimiento. Esta proporción es vital porque nos ayuda a categorizar y, por ende, a predecir la naturaleza del flujo.

Las fuerzas de inercia son aquellas que resisten un cambio en la velocidad de un objeto y son la causa del movimiento del fluido. Predominan en flujos turbulentos. Por otro lado, las fuerzas viscosas, definidas como la resistencia al flujo, dominan cuando el flujo es laminar. En términos sencillos, si las fuerzas de inercia son mucho mayores que las fuerzas viscosas, el flujo tenderá a ser turbulento. Si las fuerzas viscosas son predominantes, el flujo será laminar.

Aunque el Número de Reynolds comprende propiedades tanto estáticas como cinéticas de los fluidos, se especifica como una propiedad del flujo, ya que se investigan las condiciones dinámicas. Por ejemplo, en un vaso de agua en reposo, las propiedades de flujo se ignoran y el Número de Reynolds sería cero. Sin embargo, al inclinar el vaso y derramar el agua, se puede estimar un Número de Reynolds para predecir el flujo resultante.

Historia y Origen del Concepto

La teoría de un número adimensional que predice el flujo de fluidos tiene sus raíces en el trabajo de Sir George Stokes (1819-1903), quien intentó descifrar la fuerza de arrastre sobre una esfera, aunque inicialmente descuidando el término inercial. Stokes también amplió los estudios de Claude Louis Navier (1785-1836), derivando la ecuación de movimiento al añadir un término viscoso en 1851, revelando así las famosas ecuaciones de Navier-Stokes. El 'flujo de Stokes' es un modelo matemático donde el Re es tan bajo que se presume cero.

Sin embargo, fue el científico irlandés Osborne Reynolds (1842-1912) quien, en 1883, descubrió el número adimensional que predice el flujo de fluidos basándose en propiedades estáticas y dinámicas como la velocidad, la densidad, la viscosidad dinámica y las características del fluido. Reynolds llevó a cabo estudios experimentales para examinar la relación entre la velocidad y el comportamiento del flujo de fluidos. Su famoso experimento implicó la liberación de agua teñida en el centro de un tubo de vidrio a través del cual fluía agua clara, permitiendo visualizar el movimiento del flujo y distinguir entre los regímenes laminar y turbulento.

El estudio de Osborne Reynolds, titulado 'Una investigación experimental de las circunstancias que determinan si el movimiento del agua en canales paralelos será directo o sinuoso', fue publicado en las 'Philosophical Transactions of the Royal Society'. Según el artículo, el número adimensional descubierto por Reynolds era adecuado para prever el flujo de fluidos en un amplio rango, desde el flujo de agua en una tubería hasta el flujo de aire sobre un perfil alar.

Originalmente, este número adimensional se conocía como el parámetro 'R'. No fue hasta la presentación del físico alemán Arnold Sommerfeld (1868-1951) en el 4º Congreso Internacional de Matemáticos en Roma (1908), que se refirió al número 'R' como el 'Número de Reynolds'. Este término utilizado por Sommerfeld ha sido empleado en todo el mundo desde entonces.

La Fórmula del Número de Reynolds

El Número de Reynolds se expresa como la relación entre las fuerzas inerciales y las fuerzas viscosas. La fórmula más común para su cálculo es:

Re = (ρ * V * L) / μ

Donde:

• Re: Número de Reynolds (adimensional)
• ρ (rho): Densidad del fluido (kg/m³)
• V: Velocidad característica del flujo (m/s)
• L: Longitud característica del sistema (m). En tuberías, esta suele ser el diámetro.
• μ (mu): Viscosidad dinámica del fluido (Pa·s o kg/(m·s))

Una forma alternativa de la ecuación, utilizando la viscosidad cinemática (ν), es:

Re = (V * L) / ν

Donde:

• ν (nu): Viscosidad cinemática del fluido (m²/s)

La relación entre la viscosidad dinámica y la cinemática es: ν = μ / ρ.

Es crucial que todas las unidades sean consistentes dentro de un sistema (por ejemplo, SI o FPS) para que las unidades se cancelen y el Número de Reynolds sea, como se mencionó, adimensional. Esta característica lo hace universalmente aplicable, independientemente del sistema de unidades utilizado, siempre que los parámetros se expresen coherentemente.

Regímenes de Flujo: Laminar, de Transición y Turbulento

El valor del Número de Reynolds es el indicador principal del tipo de régimen de flujo. Comprender estos regímenes es fundamental para el diseño y análisis de sistemas de fluidos:

Flujo Laminar

Se produce a valores bajos del Número de Reynolds. En este régimen, el fluido se mueve en capas paralelas, con poca o ninguna mezcla entre ellas. Las partículas de fluido siguen trayectorias suaves y ordenadas. El perfil de velocidad en una tubería es parabólico (con forma de bala), siendo la velocidad máxima en el centro y cero en las paredes. Las fuerzas viscosas son dominantes. Generalmente, un flujo se considera laminar cuando el Número de Reynolds es inferior a 2000-2300.

Flujo de Transición

Es un régimen intermedio e inestable que ocurre entre el flujo laminar y el turbulento. En esta región, el flujo puede alternar entre características laminares y turbulentas de manera impredecible. Se considera que el flujo está en la región de transición cuando el Número de Reynolds está entre 2300 y 4000.

Flujo Turbulento

A valores altos del Número de Reynolds, el flujo se vuelve caótico e irregular, con remolinos y mezclado intenso. Las partículas de fluido se mueven en trayectorias erráticas y aleatorias. El perfil de velocidad es mucho más plano en el centro de la tubería debido a la mezcla. Las fuerzas inerciales son las dominantes. Un flujo se clasifica como turbulento cuando el Número de Reynolds es superior a 4000.

La siguiente tabla resume los rangos típicos para el flujo interno en tuberías:

Cálculo del Número de Reynolds en Tuberías (Flujo Interno)

Para el flujo interno, como el que ocurre en tuberías o conductos, la longitud característica (L) en la fórmula del Número de Reynolds se representa típicamente por el diámetro de la tubería (D). Sin embargo, cuando la sección transversal del conducto no es circular (por ejemplo, cuadrada, rectangular, o canales abiertos), se utiliza el concepto de diámetro hidráulico (D_H).

El diámetro hidráulico es una longitud característica que permite aplicar la fórmula del Número de Reynolds para secciones no circulares. Se calcula de la siguiente manera:

DH = (4 * A) / P

Donde:

• A: Área de la sección transversal del flujo (m²)
• P: Perímetro mojado (m), que es la porción del perímetro de la sección transversal que está en contacto con el fluido.

Para una tubería cilíndrica, el diámetro hidráulico es igual a su diámetro real, simplificando la fórmula a Re = (ρ * V * D) / μ.

El Número de Reynolds en tuberías es crucial para determinar las pérdidas por fricción. El 'Diagrama de Moody' es una herramienta gráfica fundamental utilizada por ingenieros para determinar el factor de fricción en tuberías, que depende tanto del Número de Reynolds como de la rugosidad relativa de la superficie interna de la tubería. La rugosidad de la superficie de la tubería es un parámetro efectivo a considerar porque causa la transición de laminar a turbulento y pérdidas de energía.

Número de Reynolds en Canales Abiertos

El flujo en canales abiertos, como ríos, canales de riego o alcantarillas, también se caracteriza por el Número de Reynolds. Sin embargo, la longitud característica utilizada es diferente al diámetro de una tubería. Para canales abiertos, se emplea el concepto de radio hidráulico (R_h).

El radio hidráulico se define como la relación entre el área de la sección transversal del flujo y el perímetro mojado:

Rh = A / P

Donde:

• A: Área de la sección transversal del flujo (m²)
• P: Perímetro mojado (m)

Así, la fórmula del Número de Reynolds para el flujo en canal abierto se define como:

Re = (ρ * V * Rh) / μ

Donde V es la velocidad promedio del líquido (V = Q/A, siendo Q el caudal).

Flujo Externo y la Capa Límite

El Número de Reynolds también es fundamental en el estudio del flujo externo, es decir, el flujo de un fluido sobre un cuerpo, como el aire sobre un ala de avión o el agua alrededor de un submarino. En estos casos, el concepto de capa límite es crucial.

La capa límite es una delgada región de fluido adyacente a la superficie de un objeto, donde los efectos de la viscosidad son significativos y el fluido se desacelera desde la velocidad de la corriente libre hasta cero en la superficie del objeto. El Número de Reynolds juega un papel vital en la determinación de si la capa límite es laminar o turbulenta, lo que afecta directamente la resistencia aerodinámica o hidrodinámica del objeto.

Para el flujo sobre una placa plana, por ejemplo, el Número de Reynolds crítico para la transición a turbulencia varía típicamente de 3x10^5 a 3x10^6, dependiendo de la uniformidad del flujo. La longitud característica en este caso es la distancia 'x' desde el borde de ataque de la placa.

Implicaciones de Números de Reynolds Bajos y Altos

El valor del Número de Reynolds no solo define el régimen de flujo, sino que también tiene profundas implicaciones en la simplificación de las complejas ecuaciones de Navier-Stokes, que gobiernan el movimiento de los fluidos.

Re muy bajo (Re ≪ 1)

Cuando el Número de Reynolds es muy bajo, las fuerzas viscosas son abrumadoramente dominantes en comparación con las fuerzas inerciales. En este escenario, los términos de inercia en las ecuaciones de Navier-Stokes pueden despreciarse. El flujo resultante se conoce como flujo de arrastre o flujo de Stokes. Este tipo de flujo es característico de movimientos muy lentos o en fluidos extremadamente viscosos, como el movimiento de microorganismos en un líquido, el flujo de lava, o la lubricación en mecanismos.

Re muy alto (Re → ∞)

Por el contrario, cuando el Número de Reynolds es muy alto, las fuerzas inerciales son mucho mayores que las fuerzas viscosas, y los efectos viscosos pueden considerarse insignificantes en la mayor parte del flujo (excepto en la capa límite cercana a las superficies). En este caso, las ecuaciones de Navier-Stokes se simplifican a las ecuaciones de Euler, que describen el flujo de un fluido ideal (no viscoso). Este modelo es útil para aproximar flujos de alta velocidad sobre cuerpos, donde la resistencia por presión es más significativa que la resistencia por fricción.

Aplicaciones Prácticas del Número de Reynolds

La capacidad del Número de Reynolds para predecir el comportamiento del flujo lo convierte en una herramienta indispensable en una amplia gama de campos de la ingeniería y la ciencia:

• Diseño de Tuberías y Sistemas de Conducción: Es fundamental para determinar el tamaño óptimo de las tuberías, la potencia necesaria para bombear fluidos y las pérdidas de energía debido a la fricción. Un régimen turbulento puede generar mayores pérdidas de energía, pero también una mejor mezcla.
• Aerodinámica e Hidrodinámica: En el diseño de aviones, coches, barcos y submarinos, el Re ayuda a predecir el arrastre, la sustentación y la eficiencia aerodinámica/hidrodinámica. Es crucial para el escalado de modelos a tamaño real.
• Procesos Químicos e Industriales: En reactores, mezcladores y procesos de transferencia de calor, el conocimiento del régimen de flujo es vital para optimizar la mezcla, la transferencia de calor y la eficiencia de las reacciones.
• Meteorología y Oceanografía: Ayuda a comprender patrones de corrientes oceánicas y atmosféricas, donde los flujos son predominantemente turbulentos.
• Medicina: En el estudio del flujo sanguíneo, el Número de Reynolds es importante para entender condiciones como la aterosclerosis, donde la turbulencia puede ser un factor.

Consideremos un ejemplo práctico: el flujo de glicerina en un conducto circular.

Propiedades de la Glicerina a 23°C:

• Densidad (ρ): 1259 kg/m³
• Viscosidad Dinámica (μ): 0.950 Pa·s
• Diámetro del Conducto (D): 0.05 m
• Velocidad del Flujo (V): 0.5 m/s

Calculamos el Número de Reynolds:

Re = (1259 kg/m³ * 0.5 m/s * 0.05 m) / 0.950 Pa·s ≈ 33.1

Dado que Re ≈ 33.1, que es un valor muy inferior a 2300, podemos concluir que el flujo de glicerina en este conducto es laminar. Esta predicción es crucial para diseñar el sistema de bombeo y prever el comportamiento de la glicerina.

Preguntas Frecuentes sobre el Número de Reynolds

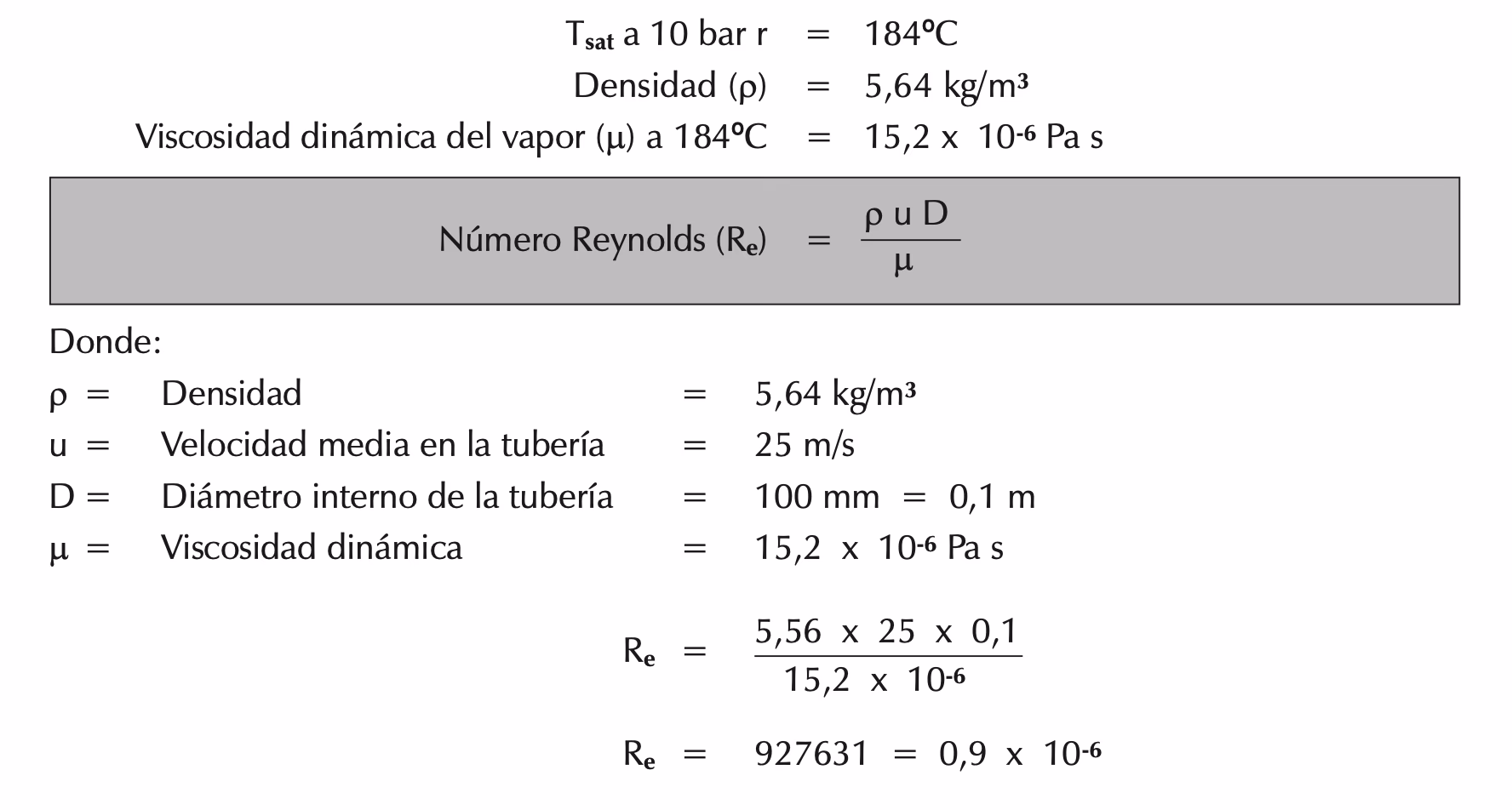

¿Cuál es el diámetro en el Número de Reynolds?

En la fórmula del Número de Reynolds (Re = ρVD/μ), la 'D' representa el diámetro de la tubería para flujos internos cilíndricos. Sin embargo, para conductos con secciones transversales no circulares, se utiliza el 'diámetro hidráulico' (D_H), que se calcula como cuatro veces el área de la sección transversal dividida por el perímetro mojado. Para canales abiertos, la longitud característica es el radio hidráulico (R_h).

¿Cómo se calcula el Número de Reynolds en una tubería?

Para una tubería cilíndrica, el Número de Reynolds se calcula utilizando la fórmula Re = (ρ * V * D) / μ, donde ρ es la densidad del fluido, V es la velocidad promedio del fluido, D es el diámetro interno de la tubería y μ es la viscosidad dinámica del fluido. Es fundamental usar unidades consistentes (por ejemplo, todas en el Sistema Internacional o todas en el sistema de unidades británico) para que el resultado sea adimensional.

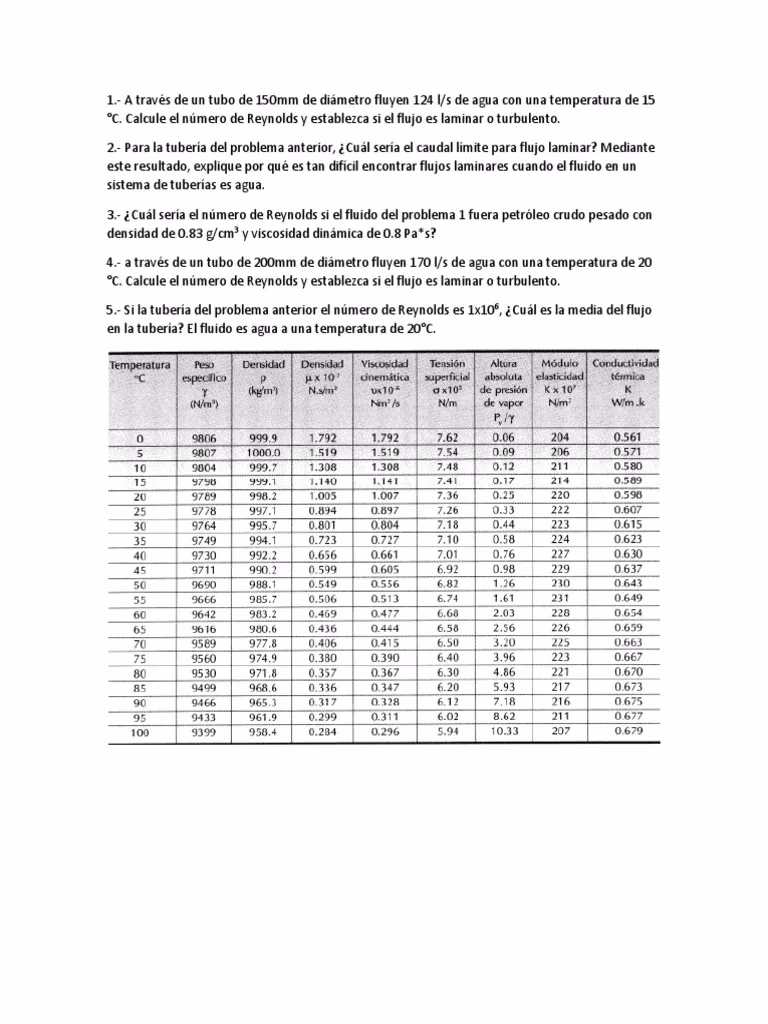

¿El Número de Reynolds determina el comportamiento de un fluido en una tubería?

Sí, absolutamente. El Número de Reynolds es el principal parámetro para determinar si el flujo de un fluido en una tubería será laminar (ordenado y suave), de transición (inestable y variable) o turbulento (caótico y con mezcla intensa). Esta determinación es crítica para predecir las pérdidas de energía por fricción, el comportamiento de la transferencia de calor y masa, y la necesidad de equipos de bombeo.

¿Cómo calcular el Número de Reynolds en canal abierto?

Para el flujo en un canal abierto, el Número de Reynolds se calcula como Re = (ρ * V * Rh) / μ. Aquí, ρ es la densidad del fluido, V es la velocidad promedio del flujo, μ es la viscosidad dinámica del fluido, y R_h es el radio hidráulico. El radio hidráulico se calcula como la relación entre el área de la sección transversal del flujo (A) y el perímetro mojado (P), es decir, R_h = A/P.

Conclusión

El Número de Reynolds es mucho más que una simple fórmula; es una ventana hacia la comprensión del intrincado baile de los fluidos. Desde los tranquilos arroyos que fluyen suavemente hasta las turbulentas corrientes que impulsan las turbinas, su valor nos proporciona la clave para desentrañar el comportamiento de la materia en movimiento. Su naturaleza adimensional lo convierte en un concepto universalmente aplicable, permitiendo a ingenieros y científicos diseñar sistemas más eficientes, seguros y predecibles. Dominar el Número de Reynolds es, sin duda, un paso fundamental para cualquiera que busque adentrarse en el fascinante mundo de la mecánica de fluidos y sus innumerables aplicaciones prácticas.
