Cálculo de Cimentación Corrida: La Guía Definitiva

La cimentación es el alma de cualquier estructura, el punto de apoyo que transfiere todas las cargas del edificio al terreno de manera segura. Entre los diferentes tipos de cimentaciones, la cimentación corrida, también conocida como cimiento continuo o zapata corrida, es una de las más comunes y fundamentales en la construcción. Entender cómo calcularla correctamente es vital para la estabilidad y durabilidad de muros y edificaciones.

A menudo, la intuición y ciertas reglas empíricas guían los primeros pasos en el diseño, pero la verdadera seguridad reside en un cálculo preciso que considere todas las variables. Una cimentación corrida inadecuada puede llevar a asentamientos diferenciales, fisuras en la estructura e incluso fallas catastróficas. Por ello, adentrémonos en el fascinante mundo de cómo se dimensionan estas bases esenciales.

¿Qué es una Cimentación Corrida y Por Qué es Tan Importante?

Una cimentación corrida es un elemento estructural lineal de hormigón (concreto) armado que se extiende bajo los muros de carga de un edificio. Su función principal es distribuir el peso concentrado del muro sobre una superficie de terreno mucho mayor, reduciendo así la presión aplicada al suelo y asegurando que esta presión no exceda la capacidad portante admisible del mismo. Imagínese un muro pesado apoyado directamente sobre un suelo blando; se hundiría. La cimentación corrida actúa como una "alfombra" rígida que reparte ese peso, evitando el hundimiento.

Este tipo de cimentación es ideal para estructuras con muros portantes, cercas, o en cualquier situación donde las cargas se transmiten de forma lineal. Su diseño y cálculo son cruciales porque un error aquí puede comprometer la integridad de todo el proyecto. Es la primera defensa contra los movimientos del terreno y garantiza que la edificación permanezca estable a lo largo del tiempo.

Factores Clave en el Cálculo de la Cimentación Corrida

El dimensionamiento de una cimentación corrida no es una fórmula mágica, sino un proceso que integra varias consideraciones técnicas. Si bien existen reglas generales, la precisión viene de un análisis detallado. Los principales factores a considerar son:

• Ancho del Muro que Soporta

  Este es el punto de partida. La cimentación debe ser lo suficientemente ancha para soportar el muro y distribuir su carga. Tradicionalmente, se sugiere que el ancho de la cimentación sea aproximadamente tres veces el ancho del muro que soporta. Por ejemplo, si un muro tiene 15 cm de ancho, la cimentación podría empezar con una propuesta de 45 cm de ancho. Este es un punto de inicio, no una regla inquebrantable.

• Profundidad de la Cimentación

  La profundidad es crucial para alcanzar un suelo con capacidad portante adecuada y para proteger la cimentación de factores como las variaciones de humedad y las heladas (en climas fríos). La práctica común indica que la profundidad de una cimentación corrida tradicional suele ser igual o mayor que el ancho total del muro. Sin embargo, la profundidad final dependerá en gran medida de los resultados del estudio de suelos y de las normativas locales.

• Tipo y Capacidad Portante del Suelo

  Este es, sin duda, el factor más crítico. El suelo no es una superficie homogénea; puede ser arcilla, arena, grava, roca, o una mezcla de ellos. Cada tipo de suelo tiene una "capacidad portante" diferente, es decir, la máxima presión que puede soportar sin deformarse excesivamente o fallar. Para determinar esto, es indispensable realizar un estudio geotécnico. Este estudio nos proporcionará valores como la capacidad portante admisible del suelo (σ_adm), que es la presión máxima que el suelo puede soportar de manera segura.

• Cargas de la Estructura

  La cimentación debe ser capaz de soportar todas las cargas que la estructura le transmite. Estas cargas se dividen principalmente en:

  • Carga Muerta (CM): El peso propio de la estructura (muros, losas, techos, acabados).
  • Carga Viva (CV): El peso de las personas, mobiliario, equipos, etc., que se espera que estén en la edificación.
  • Otras Cargas: Como cargas de viento, sismo, nieve, etc., que deben ser consideradas según la ubicación geográfica y la normativa local.

  La suma de estas cargas, por metro lineal de muro, será la carga total que la cimentación debe distribuir.

• Normativas y Códigos de Construcción Locales

  Cada región tiene sus propias normativas y códigos de construcción que especifican requisitos mínimos para la profundidad, el ancho, el tipo de hormigón y el acero de refuerzo. Es imperativo consultar y cumplir con estas regulaciones para garantizar la seguridad y legalidad del proyecto.

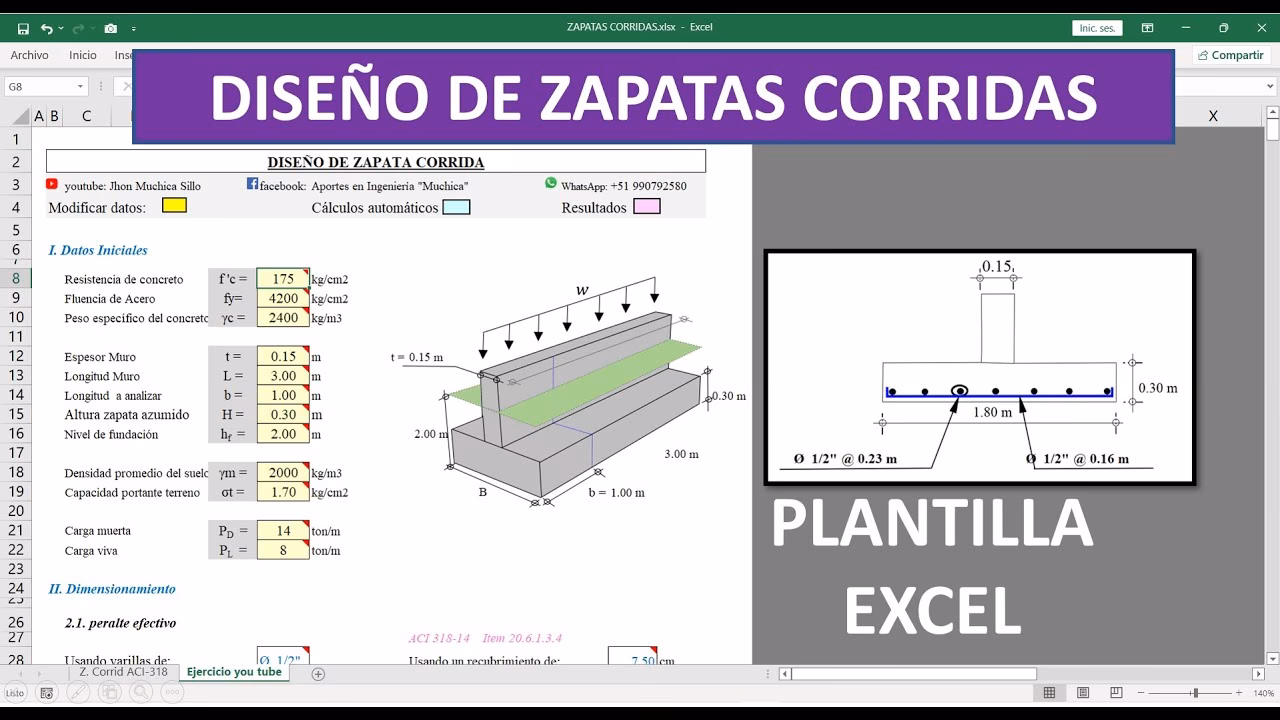

Proceso de Cálculo de la Cimentación Corrida: Paso a Paso

Aunque un ingeniero civil es quien debe realizar el cálculo definitivo, entender el proceso te dará una visión clara de la complejidad y la importancia de cada etapa:

1. Recopilación de Datos Preliminares

• Ancho del muro (b_muro): Medida del ancho del muro que se apoyará sobre la cimentación.
• Cargas de la estructura (P): Determinar la carga total (muerta + viva + otras) que el muro transmite por unidad de longitud (ej. en kg/m o kN/m). Esto requiere un cálculo estructural de la edificación superior.

2. El Indispensable Estudio Geotécnico

Este es el paso más crítico. Un estudio de suelos determinará:

• Tipo de suelo: Arcilloso, arenoso, rocoso, etc.
• Capacidad portante admisible (σ_adm): La presión máxima que el suelo puede soportar sin fallar. Este valor se expresa en unidades de presión (ej. kg/cm² o kPa).
• Nivel freático: La presencia de agua subterránea puede afectar significativamente la capacidad portante del suelo y el método constructivo.

3. Cálculo del Área Necesaria de la Cimentación

Una vez que conocemos la carga total por metro lineal (P) y la capacidad portante admisible del suelo (σ_adm), podemos calcular el ancho mínimo teórico de la cimentación. La fórmula básica es:

Ancho de Cimentación (b_c) = Carga Total (P) / Capacidad Portante Admisible (σ_adm)

Por ejemplo, si un muro de 1 metro de longitud transmite una carga de 3000 kg (P = 3000 kg/m) y el suelo tiene una capacidad portante admisible de 1.5 kg/cm² (σ_adm = 15000 kg/m²), entonces:

b_c = 3000 kg/m / 15000 kg/m² = 0.20 m (20 cm)

Este es el ancho mínimo para que la presión sobre el suelo sea segura. Sin embargo, este es solo el punto de partida.

4. Dimensionamiento Inicial con Reglas de Pulgar

Aquí es donde las reglas empíricas entran en juego como una primera aproximación y verificación:

• Ancho de la cimentación (b_c): Suele ser de 2 a 3 veces el ancho del muro (b_muro). Si nuestro muro es de 15 cm, un ancho inicial podría ser de 45 cm.
• Profundidad de la cimentación (h_c): Generalmente, igual o mayor que el ancho del muro (b_muro). Para un muro de 15 cm, una profundidad de 15 cm o más es un buen inicio, pero la profundidad debe ir hasta un estrato de suelo con buena capacidad portante y por debajo de la zona de heladas.

Es crucial entender que estas reglas de pulgar son guías y no reemplazan el cálculo basado en la capacidad portante del suelo. Si el cálculo del paso 3 nos dio un ancho de 20 cm, pero la regla de pulgar sugiere 45 cm, se debe optar por el mayor (45 cm) para tener un margen de seguridad y cumplir con las prácticas constructivas.

5. Verificación de la Presión Sobre el Suelo

Con las dimensiones propuestas (b_c y h_c), se verifica que la presión real que la cimentación ejerce sobre el suelo sea menor o igual a la capacidad portante admisible.

Presión Real = Carga Total (P) / Ancho Propuesto de Cimentación (b_c_propuesto)

Si la Presión Real es mayor que σ_adm, se debe aumentar el ancho de la cimentación hasta que la condición se cumpla.

6. Diseño Estructural de la Cimentación

Una vez definidas las dimensiones geométricas, se procede al diseño del refuerzo de acero (barras de acero) y la dosificación del hormigón. Este paso garantiza que la cimentación tenga la resistencia suficiente para no fallar por flexión o corte bajo las cargas aplicadas. Se calculan las armaduras longitudinales y transversales necesarias.

Tabla Comparativa: Influencia del Suelo en el Ancho de la Cimentación

Para ilustrar cómo el tipo de suelo impacta directamente en el ancho necesario de la cimentación, consideremos un muro de 20 cm de ancho que transmite una carga de 4000 kg por metro lineal:

Como se observa, aunque el cálculo teórico pueda dar anchos muy pequeños para suelos muy resistentes, la práctica constructiva y la necesidad de un ancho mínimo para trabajar y para que la cimentación actúe como una viga (distribuyendo la carga del muro) hacen que los anchos recomendados sean mayores, especialmente en suelos muy firmes. En suelos blandos, el cálculo de la capacidad portante suele ser el factor dominante que define el ancho.

Preguntas Frecuentes sobre el Cálculo de Cimentaciones Corridas

¿Es siempre el ancho de la cimentación tres veces el ancho del muro?

No necesariamente. Es una buena regla de pulgar para un dimensionamiento inicial o para proyectos pequeños en suelos con buena capacidad portante. Sin embargo, el ancho real debe ser determinado por la capacidad portante del suelo y las cargas de la estructura. En suelos muy blandos, el ancho podría ser mucho mayor que tres veces el ancho del muro. En suelos rocosos, podría ser cercano al ancho del muro, aunque siempre se le da un margen para estabilidad y armado.

¿Qué sucede si el estudio de suelos indica un suelo muy blando?

Si el suelo es muy blando y tiene una baja capacidad portante, la cimentación corrida necesitará ser mucho más ancha para distribuir la carga sobre una mayor superficie. En casos extremos, podría ser necesario optar por otro tipo de cimentación, como zapatas aisladas más grandes, losas de cimentación (plateas), o incluso cimentaciones profundas (pilotes o micropilotes), para alcanzar estratos de suelo más resistentes.

¿Necesito contratar a un ingeniero civil para calcular mi cimentación?

¡Absolutamente sí! La información proporcionada aquí es para fines educativos y de comprensión. El cálculo y diseño de una cimentación es una tarea compleja que requiere conocimientos especializados de mecánica de suelos, estructuras y normativas de construcción. Un ingeniero civil garantizará que la cimentación sea segura, eficiente y cumpla con todos los requisitos legales y técnicos, evitando problemas costosos y peligrosos en el futuro.

¿Cuál es la diferencia entre cimentación corrida y zapata aislada?

La cimentación corrida es un elemento continuo que se extiende bajo muros o una línea de columnas muy cercanas, distribuyendo la carga de forma lineal. Una zapata aislada, por otro lado, es un elemento individual que soporta una única columna o pilar, distribuyendo una carga puntual. La elección entre una u otra depende de la configuración estructural y la distribución de las cargas.

¿Qué materiales se utilizan en una cimentación corrida?

Principalmente se utiliza hormigón (concreto) armado. El hormigón proporciona la resistencia a la compresión, mientras que las barras de acero (armaduras) proporcionan la resistencia a la tracción y evitan las fisuras por flexión y corte.

Conclusión

El cálculo de una cimentación corrida es un pilar fundamental en la ingeniería de estructuras, garantizando la seguridad y la durabilidad de cualquier edificación. Si bien las reglas empíricas nos ofrecen una valiosa primera aproximación, la verdadera ciencia detrás de un diseño seguro reside en la interacción detallada entre las cargas de la estructura y la capacidad portante del suelo, determinada por un riguroso estudio geotécnico.

Recordemos que la inversión en un diseño profesional y en la ejecución adecuada de la cimentación es la mejor garantía contra futuros problemas estructurales. No subestime la importancia de esta base; es el punto de partida para construir sueños que perduren en el tiempo.
