Dimensionamiento de Válvulas de Control: La Guía Definitiva

En el complejo mundo de la ingeniería de procesos, las válvulas de control son el corazón de la regulación de fluidos, garantizando que variables como la presión, el caudal, el nivel y la temperatura se mantengan dentro de los rangos operativos deseados. Sin embargo, su eficacia depende en gran medida de un factor crítico: su dimensionamiento adecuado. Elegir la válvula del tamaño correcto no es una tarea trivial; es una ciencia que requiere comprender los principios de flujo, las características del fluido y los objetivos del proceso. Un dimensionamiento incorrecto puede llevar a un control deficiente, un desgaste prematuro, ineficiencias energéticas o incluso fallas catastróficas. Este artículo desglosará los conceptos fundamentales y el método preferido para dimensionar una válvula de control, asegurando que sus sistemas operen con la máxima eficiencia y fiabilidad.

¿Por Qué es Crucial el Dimensionamiento Correcto de una Válvula de Control?

El dimensionamiento preciso de una válvula de control es fundamental por varias razones. Una válvula demasiado pequeña no podrá manejar el caudal o la caída de presión requerida, lo que resultará en un control insuficiente y una operación inestable. Por otro lado, una válvula demasiado grande operará en un porcentaje muy bajo de su recorrido total, lo que puede causar un control errático (debido a la baja rangibilidad efectiva en ese punto), un mayor desgaste de los componentes internos y una mayor sensibilidad a las perturbaciones. Esto puede traducirse en un control de proceso deficiente, mayor consumo de energía y costos de mantenimiento elevados. Un dimensionamiento óptimo asegura que la válvula opere dentro de su rango de control más eficaz, proporcionando la máxima estabilidad y eficiencia al sistema.

Conceptos Clave en el Mundo de las Válvulas de Control

Antes de sumergirnos en las ecuaciones y los métodos de cálculo, es esencial familiarizarse con la terminología clave utilizada en el dimensionamiento de válvulas:

• Caída de Presión (ΔP): Es la diferencia entre la presión aguas arriba y la presión aguas abajo del fluido que fluye a través de la válvula. Este valor es crucial para determinar la energía disipada por la válvula y su capacidad de control.
• Flujo Crítico (Choked Flow): Ocurre cuando el caudal ha alcanzado su límite máximo y no aumenta con un incremento adicional en la caída de presión a través de la válvula. En esta condición, la velocidad del fluido en la sección más estrecha de la válvula (vena contracta) alcanza la velocidad del sonido.
• Coeficiente de Flujo (Cv o Kv): Es el valor más importante en el dimensionamiento de válvulas. El Cv es el número de galones estadounidenses por minuto (GPM) de agua a 60°F que pasarán a través de la válvula con una caída de presión de 1 psi. Para sistemas métricos, se usa el Kv, que representa los metros cúbicos por hora (m³/h) de agua a 20°C con una caída de presión de 1 bar.
• Puerto Completo (Full Port): Se refiere a que el diámetro del orificio de la válvula es el mismo que el diámetro de las conexiones de la tubería, minimizando la pérdida de carga a través de la válvula cuando está completamente abierta.
• Rangibilidad (Rangeability): Es la relación entre el caudal máximo controlable y el caudal mínimo controlable de una válvula. Por ejemplo, una válvula con una rangibilidad de 50 a 1 y una capacidad total de 100 GPM a plena apertura puede controlar el flujo con precisión hasta 2 GPM. Una alta rangibilidad es deseable para procesos con amplias variaciones de caudal.
• Característica de Flujo de la Válvula: Describe la relación entre el recorrido del vástago o la rotación de la válvula (expresada en porcentaje de recorrido) y el caudal de fluido a través de la válvula (expresado en porcentaje del caudal total). Las características comunes incluyen lineal, igual porcentaje y apertura rápida.

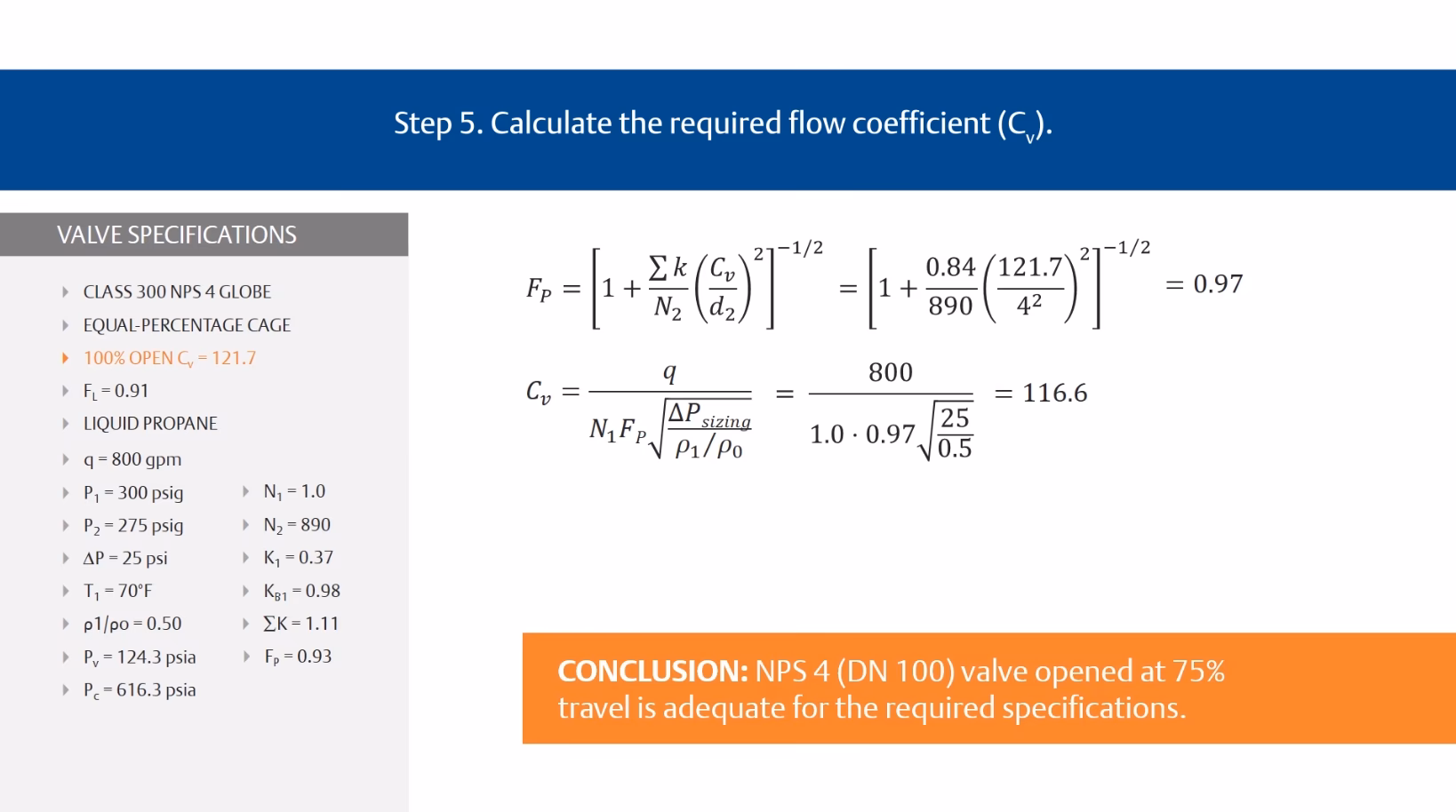

El Método Cv: La Base del Dimensionamiento Preciso

El método del coeficiente de flujo (Cv) es la forma aceptada y preferida para dimensionar válvulas de control. Este método se basa en la capacidad de flujo de la válvula bajo condiciones estándar y permite calcular el Cv requerido para una aplicación específica. Las ecuaciones básicas que se proporcionan a continuación sirven como guía para dimensionar una válvula de control. Es crucial recordar que la precisión de los resultados de estas ecuaciones dependerá directamente de la exactitud de la información proporcionada sobre las condiciones de flujo.

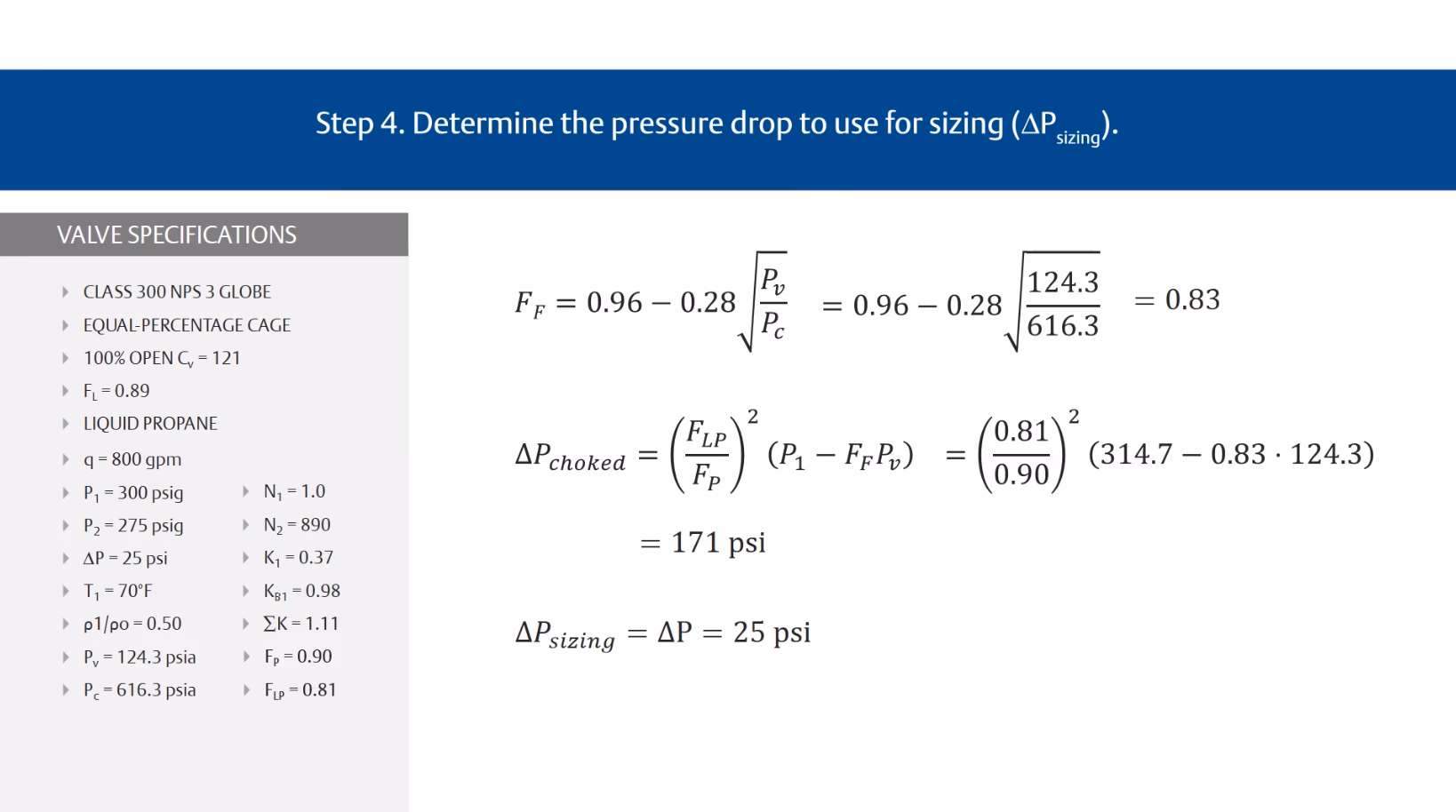

Las ecuaciones se dividen según el tipo de medio (líquido, gas o vapor) y si el flujo es sub-crítico o crítico. Las ecuaciones de flujo crítico deben utilizarse para el flujo de vapor cuando la caída de presión a través de la válvula es mayor que la mitad de la presión aguas arriba. Como guía general para evitar la cavitación, no dimensione una válvula para servicio de líquidos donde la caída de presión sea mayor al 50% de la presión aguas arriba.

Ecuaciones Fundamentales para el Cálculo del Cv

A continuación, se presentan las fórmulas clave para determinar el Cv requerido, categorizadas por el estado del fluido y las condiciones de flujo.

Flujo Sub-Crítico:

Flujo Crítico:

Nomenclatura de las Ecuaciones

Para la correcta aplicación de estas fórmulas, es fundamental entender el significado de cada variable:

• Cv: Coeficiente de flujo de la válvula.
• g: Gravedad específica del líquido en las condiciones de flujo (para agua a 60°F, g = 1).
• G: Gravedad específica del gas en las condiciones de flujo (respecto al aire, G = 1 para aire).
• P1: Presión aguas arriba, en psia (libras por pulgada cuadrada absolutas).
• P2: Presión aguas abajo, en psia.
• ΔP: Caída de presión real (P1 - P2), en psi.
• q: Caudal volumétrico de líquido, en GPM (galones estadounidenses por minuto).
• Q: Caudal volumétrico de gas, en SCFH (pies cúbicos estándar por hora).
• W: Caudal másico de vapor, en LB/HR (libras por hora).
• T: Temperatura de flujo, en °R (grados Rankine, donde °R = 460 + °F).

Selección y Verificación de la Válvula de Control Adecuada

Una vez que se ha determinado el Cv requerido mediante las ecuaciones apropiadas, el siguiente paso es seleccionar el tamaño correcto de la válvula de control. Esto se logra comparando el Cv calculado con los valores de Cv que ofrecen los fabricantes para sus diferentes tamaños de válvulas. Es importante no solo igualar el Cv, sino también considerar las siguientes reglas generales para un rendimiento óptimo:

• La capacidad máxima de la válvula de control debe ser entre un 15% y 50% superior al caudal máximo del proceso. Esto proporciona un margen de seguridad y permite a la válvula manejar picos de demanda o futuras expansiones del proceso sin saturarse.
• El Cv mínimo requerido para el caudal más bajo del proceso debe estar dentro de la rangibilidad disponible de la válvula. Si el Cv mínimo cae por debajo de la capacidad de control efectivo de la válvula, esta no podrá mantener el control preciso en ese punto.
• Si el Cv se calculó utilizando únicamente el caudal máximo del proceso, se debe verificar el porcentaje de recorrido de la válvula para asegurar que caiga en el rango del 65% al 80% del recorrido total cuando el proceso esté a su caudal máximo. Esto asegura que la válvula no esté ni demasiado abierta (lo que reduce la capacidad de control) ni demasiado cerrada (lo que puede llevar a problemas de control y desgaste).

El dimensionamiento de válvulas no es solo un cálculo matemático; es un arte que combina la teoría con la experiencia práctica. Los fabricantes a menudo proporcionan software de dimensionamiento (como el programa NorriSize mencionado) que simplifica estos cálculos y ayuda en la selección, pero comprender los principios subyacentes es siempre ventajoso.

Un Vistazo a las Válvulas Fisher: Calidad y Versatilidad

Cuando se habla de válvulas de control, es imposible no mencionar a Fisher. Fundada en 1880 por William Fisher, esta marca se ha consolidado como un líder global en la fabricación de válvulas de control, y desde 1992 forma parte de Emerson Process Management. Las válvulas Fisher son sinónimo de fiabilidad y precisión en el control de flujo y la gestión de procesos, mejorando la seguridad y la eficiencia de las plantas industriales en todo el mundo.

Historia y Rol en la Industria

Desde sus inicios con la bomba de presión Tipo 1, Fisher ha evolucionado continuamente, desarrollando y patentando tecnologías que han avanzado el control de procesos. Hoy en día, sus válvulas se utilizan en cientos y miles de lazos de control interconectados en plantas de diversas industrias, incluyendo petróleo y gas, petroquímica, refinación, energía, alimentos y bebidas, y áreas peligrosas. El propósito principal de una válvula Fisher es manipular un fluido (gas, vapor, agua, compuestos químicos) para compensar las perturbaciones de carga y mantener la variable de proceso regulada lo más cerca posible del punto de ajuste deseado.

Tipos y Aplicaciones de Válvulas Fisher

Fisher fabrica una amplia gama de válvulas de control, que incluyen:

• Válvulas Rotativas: Como las de tipo mariposa, de tapón excéntrico, de bola de paso completo y de bola segmentada. Son ideales para aplicaciones de estrangulamiento y servicio en tuberías de gas y líquido, ofreciendo excelente aislamiento y control de flujo.
• Válvulas Sanitarias: Diseñadas específicamente para industrias donde la higiene es primordial, como la alimentaria, farmacéutica y biotecnológica.
• Válvulas de Vástago Deslizante: Incluyen válvulas de globo y de bajo caudal, utilizadas para la regulación y el aislamiento de diversos fluidos.

Las aplicaciones típicas de las válvulas Fisher son increíblemente diversas, abarcando desde sistemas HVAC hasta desafíos complejos en la industria del petróleo y gas, como la optimización de la producción de campos convencionales y no convencionales. Ayudan a las empresas a manejar condiciones operativas cambiantes y composiciones de alimentación para cumplir con las especificaciones de calidad del producto, reduciendo costos de mantenimiento y uso de energía.

Ejemplo: La Válvula de Control Rotativa Fisher CV500

Un ejemplo destacado de la innovación de Fisher es la válvula de control rotativa Fisher CV500. Esta válvula combina la rangibilidad de la bola con muesca en V segmentada con la robustez inherente de los rodamientos, sellos y cuerpo de alta resistencia de la Fisher V500. Esta combinación proporciona un equilibrio sólido entre resistencia a la erosión y control de presión para gases y líquidos. Sus características clave incluyen:

• Excelentes Características de Flujo: El contorno preciso de la bola con muesca en V proporciona una característica de flujo de igual porcentaje modificada, ideal para un control preciso.
• Alta Capacidad: El diseño de flujo directo y sin restricciones ofrece una mayor capacidad que la mayoría de las válvulas de globo convencionales y las de tapón excéntrico rotativo.
• Larga Vida Útil del Asiento: La bola con muesca en V se encaja y desencaja del asiento de la válvula para minimizar el contacto con el anillo del asiento, reduciendo el desgaste y la fricción.
• Cuerpo de Una Sola Pieza: El cuerpo de la válvula está fundido en una sola pieza, eliminando las juntas del cuerpo que pueden tener fugas debido a las tensiones de la tubería.
• Versatilidad Operacional: El anillo del asiento autocentrante y la robusta bola con muesca en V permiten el flujo hacia adelante o hacia atrás con un cierre hermético en ambas direcciones.

La continua innovación de Fisher es un testimonio de su compromiso con el avance de la tecnología de control de flujo en industrias críticas.

Preguntas Frecuentes (FAQ)

¿Cómo se calcula el Cv de una válvula de control?

El Cv de una válvula de control se calcula utilizando ecuaciones específicas que dependen del tipo de fluido (líquido, gas, vapor) y de si el flujo es sub-crítico o crítico. Por ejemplo, para líquidos en flujo sub-crítico, la fórmula es Cv = q * sqrt(g / ΔP). Para gases, una fórmula general para el Cv máximo bajo ciertas condiciones es Cv = Q * sqrt(G / ΔP), pero es crucial utilizar las ecuaciones más detalladas proporcionadas anteriormente en este artículo, que consideran factores como la presión aguas arriba y aguas abajo, y la temperatura para asegurar la máxima precisión.

¿Qué es el Cv de una válvula?

El Cv (Coeficiente de Flujo) de una válvula es una medida de su capacidad para permitir el paso de un fluido. Específicamente, representa el número de galones estadounidenses por minuto (GPM) de agua a 60°F que fluirán a través de la válvula con una caída de presión de 1 psi, cuando la válvula está completamente abierta. Es un parámetro fundamental para el dimensionamiento, ya que relaciona el caudal deseado con la caída de presión disponible y las propiedades del fluido.

¿Qué es la cavitación en válvulas y cómo se evita?

La cavitación es un fenómeno que ocurre en válvulas de líquidos cuando la presión del fluido cae por debajo de su presión de vapor, formando burbujas de vapor. Estas burbujas colapsan violentamente cuando la presión se recupera aguas abajo, causando ruido, vibración, erosión severa en los componentes de la válvula y un rendimiento deficiente. Para evitar la cavitación en el servicio de líquidos, una guía general es no dimensionar una válvula donde la caída de presión (ΔP) sea mayor al 50% de la presión aguas arriba (P1).

¿Por qué es importante la rangibilidad de una válvula?

La rangibilidad de una válvula es importante porque define el rango de caudales sobre el cual la válvula puede mantener un control preciso. Una alta rangibilidad permite que una sola válvula maneje una amplia variación en la demanda de caudal del proceso, desde caudales mínimos hasta máximos, sin perder la capacidad de regulación. Esto es crucial para procesos con condiciones de carga variables, ya que evita la necesidad de instalar múltiples válvulas o de operar la válvula fuera de su zona de control óptima, lo que podría llevar a inestabilidad y desgaste.

¿Qué es un programa de dimensionamiento de válvulas?

Un programa de dimensionamiento de válvulas es una herramienta de software desarrollada por los fabricantes de válvulas para ayudar a los ingenieros a calcular el Cv requerido y seleccionar el tamaño de válvula más adecuado para una aplicación específica. Estos programas incorporan las ecuaciones de dimensionamiento, bases de datos de productos y a menudo consideraciones adicionales como la cavitación, el ruido y las características de flujo. Un ejemplo es el programa NorriSize, que simplifica el proceso de selección y garantiza la compatibilidad con los productos del fabricante.

Conclusión

El dimensionamiento adecuado de una válvula de control es un pilar fundamental para la operación exitosa de cualquier sistema de control de procesos. No es simplemente un ejercicio de cálculo, sino una decisión crítica que impacta directamente en la estabilidad, la eficiencia, la durabilidad y los costos operativos. Al comprender los conceptos clave, aplicar correctamente el método Cv con sus ecuaciones específicas para cada tipo de fluido y condición de flujo, y considerar las reglas de selección y verificación, los ingenieros pueden asegurar que cada válvula cumpla su función con la máxima fiabilidad. Invertir tiempo y esfuerzo en un dimensionamiento preciso se traduce en procesos más robustos, seguros y económicamente viables. La precisión en este paso es, sin duda, la clave para desbloquear el máximo potencial de sus sistemas de control.
