Cuantificación de Acero en Vigas: Guía Esencial

La cuantificación del acero de refuerzo en vigas, también conocidas como trabes, es una tarea fundamental en cualquier proyecto de construcción. No es simplemente un cálculo numérico, sino una disciplina que combina la interpretación de diseños estructurales con un conocimiento profundo de los materiales y procesos constructivos. Una cuantificación precisa es la clave para garantizar la seguridad estructural de una edificación, optimizar los costos de material y mano de obra, y evitar retrasos en el cronograma de obra. Un error, ya sea por exceso o por defecto, puede tener consecuencias significativas, desde el desperdicio de recursos hasta comprometer la integridad de la estructura.

Este artículo tiene como objetivo desglosar el proceso de cuantificación del acero en vigas, proporcionando una guía clara y detallada para aquellos que necesitan realizar esta tarea con exactitud. Exploraremos desde la interpretación de los planos hasta los cálculos específicos, pasando por los factores clave que a menudo se pasan por alto. Prepárese para dominar este aspecto crítico de la construcción.

Fundamentos de la Cuantificación de Acero en Vigas

Antes de sumergirnos en los cálculos, es crucial entender por qué la cuantificación del acero es tan importante y qué elementos la componen. El acero de refuerzo es el esqueleto de las estructuras de concreto, proporcionando la resistencia a la tracción que el concreto por sí solo no posee. Su correcta disposición y cantidad aseguran que la viga pueda soportar las cargas para las que fue diseñada.

¿Por qué es Crucial una Cuantificación Precisa?

• Seguridad Estructural: La cantidad y disposición correcta del acero garantizan que la viga tenga la capacidad portante necesaria para resistir esfuerzos de flexión, corte y torsión. Un refuerzo insuficiente puede llevar a fallas catastróficas.
• Control de Costos: El acero es un material costoso. Una cuantificación exacta evita la compra excesiva, que se traduce en desperdicio de dinero, y la compra insuficiente, que genera retrasos por pedidos adicionales y sobrecostos por envíos urgentes.
• Optimización del Tiempo: Saber con exactitud la cantidad de acero permite una planificación eficiente de la compra y el doblado del material, minimizando los tiempos muertos en obra.
• Minimización de Desperdicios: Un cálculo preciso, que considere los cortes y traslapes, reduce al mínimo el material sobrante, contribuyendo a una construcción más sostenible.

Elementos Clave en la Cuantificación

Para cuantificar el acero, necesitamos la siguiente información, que generalmente se encuentra en los planos estructurales:

• Longitud de la Viga: La dimensión principal que define el tramo a cubrir.
• Ancho de la Viga: La dimensión transversal horizontal.
• Peralte (Altura) de la Viga: La dimensión transversal vertical.
• Refuerzo Longitudinal: Barras principales que corren a lo largo de la viga, resistiendo los momentos de flexión. Se especifican por diámetro y número de barras.
• Refuerzo Transversal (Estribos): Barras que envuelven el refuerzo longitudinal, resistiendo las fuerzas de corte y confinando el concreto. Se especifican por diámetro y espaciamiento.
• Refuerzo Adicional: Barras de piel (para vigas de gran peralte), refuerzos en apoyos, o barras para cargas específicas.
• Detalles de Anclaje y Traslape: Las longitudes mínimas requeridas para que las barras desarrollen su resistencia y para unir tramos de barras.
• Ganchos y Doblados: Formas específicas en los extremos de las barras (especialmente estribos y barras de anclaje) para mejorar la adherencia.

Paso a Paso: El Proceso Detallado de Cuantificación

El proceso de cuantificación se puede dividir en varias etapas lógicas, comenzando por la lectura de los planos y culminando en el cálculo del peso total del acero.

1. Interpretación de Planos Estructurales

La base de toda cuantificación es una lectura minuciosa de los planos estructurales. Estos documentos, elaborados por ingenieros, contienen toda la información necesaria para el armado de las vigas.

• Identificación de Vigas: Localice las vigas en los planos de planta y sección. Cada viga tendrá una designación (ej. V1, V2, VT-A).
• Dimensiones Geométricas: Anote la longitud libre de cada viga, así como su ancho y peralte. Asegúrese de considerar las dimensiones exactas, descontando columnas o muros donde la viga se apoya.
• Detalle de Armado: Busque las secciones transversales de las vigas y las tablas de armado. Aquí encontrará la cantidad de barras longitudinales (superiores e inferiores), su diámetro, y el espaciamiento y diámetro de los estribos.
• Notas y Especificaciones: Preste atención a cualquier nota general o específica que pueda indicar longitudes de traslape, tipos de ganchos, recubrimientos de concreto, o consideraciones especiales para el acero.

2. Tipos de Acero de Refuerzo y sus Propiedades

El acero de refuerzo se clasifica por su diámetro y su grado de fluencia (Fy). El diámetro es crucial para el cálculo de su peso, mientras que el grado indica su resistencia.

Diámetros Comunes y Pesos Teóricos

Para facilitar los cálculos, es fundamental tener a mano una tabla de pesos teóricos por metro lineal de las barras de acero. A continuación, presentamos una tabla común utilizada en la construcción:

Nota: Estos valores son teóricos y pueden variar ligeramente según el fabricante y las normas locales. Siempre consulte las especificaciones de su proveedor.

3. Cálculo de Longitudes y Pesos por Tipo de Refuerzo

Ahora, aplicaremos la información de los planos y la tabla de pesos para calcular el acero por cada tipo de refuerzo.

a. Barras Longitudinales (Superiores e Inferiores)

• Longitud Neta de la Viga: Es la longitud de eje a eje de apoyos (columnas o muros), o la que indique el plano.
• Longitud de Anclaje/Desarrollo: En los extremos de la viga, las barras deben extenderse una longitud mínima dentro del apoyo para desarrollar su resistencia. Esta longitud (Ld) se especifica en los planos o se calcula según normativas (ej. ACI 318).
• Longitud de Traslape: Si una barra no puede cubrir toda la longitud de la viga (por su longitud comercial, usualmente 9 o 12 metros), se deben traslapar. El traslape es la longitud de superposición entre dos barras para transmitir la fuerza de una a otra. Esta longitud (Lt) también se especifica en planos o normativas. Siempre es mejor planificar los traslapes en zonas de bajo esfuerzo.
• Cálculo de Longitud Total por Barra: Longitud de la viga + anclajes en ambos extremos (si aplica) + traslapes (si aplica).
• Número de Barras: Se obtiene directamente del plano.
• Longitud Total Lineal de Barras: (Longitud Total por Barra) x (Número de Barras).
• Peso Total de Barras: (Longitud Total Lineal) x (Peso Teórico por Metro del Diámetro Correspondiente).

b. Estribos (Refuerzo Transversal)

• Perímetro del Estribo: Calcule la longitud de un solo estribo. Considere el ancho y peralte de la viga, restando el recubrimiento de concreto (usualmente 2.5 a 5 cm por cada lado) y sumando la longitud de los ganchos de cierre (usualmente 10 a 15 cm por gancho, o 12 veces el diámetro de la barra del estribo, lo que sea mayor).
  Fórmula simplificada: 2 * (Ancho de viga - 2*recubrimiento) + 2 * (Peralte de viga - 2*recubrimiento) + 2 * (Longitud de gancho).
• Número de Estribos: Se calcula dividiendo la longitud de la viga por el espaciamiento de los estribos y sumando uno (para el estribo inicial).
  Fórmula: (Longitud de la Viga / Espaciamiento) + 1.
  A menudo, el espaciamiento varía en diferentes zonas de la viga (más juntos cerca de los apoyos, más separados en el centro). Deberá calcular el número de estribos para cada zona y sumarlos.
• Longitud Total Lineal de Estribos: (Perímetro del Estribo) x (Número Total de Estribos).
• Peso Total de Estribos: (Longitud Total Lineal de Estribos) x (Peso Teórico por Metro del Diámetro del Estribo).

c. Barras de Piel y Refuerzos Adicionales

Estos se cuantifican de manera similar a las barras longitudinales, obteniendo su longitud del plano y multiplicando por el número de barras y su peso por metro lineal.

4. Consideraciones Adicionales Cruciales

Una cuantificación precisa va más allá de los cálculos básicos. Es fundamental incluir ciertos factores que impactan la cantidad final de material.

• Desperdicio: Siempre habrá una cantidad de acero que no se puede utilizar debido a cortes, errores, o piezas dañadas. Se recomienda aplicar un factor de desperdicio, que generalmente oscila entre el 5% y el 10% del peso total calculado. Este porcentaje puede variar según la complejidad de la viga, la experiencia de los armadores y las políticas de la obra.
• Longitudes Comerciales: El acero se vende en barras de longitudes estándar (ej., 6, 9, 12 metros). Al planificar los cortes y traslapes, intente optimizar el uso de estas longitudes para minimizar el desperdicio.
• Doblados y Ganchos: Si bien se incluyen en la longitud del estribo, para barras longitudinales con ganchos, asegúrese de sumar la longitud adicional de estos ganchos.

Cálculo Final del Peso Total de Acero: Sume los pesos totales de las barras longitudinales, estribos, barras de piel y cualquier otro refuerzo. Luego, aplique el porcentaje de desperdicio.

Peso Total Final = (Suma de pesos de todos los refuerzos) x (1 + % Desperdicio)

Herramientas y Recursos para la Cuantificación

Aunque los cálculos se pueden hacer manualmente, existen herramientas que facilitan el proceso:

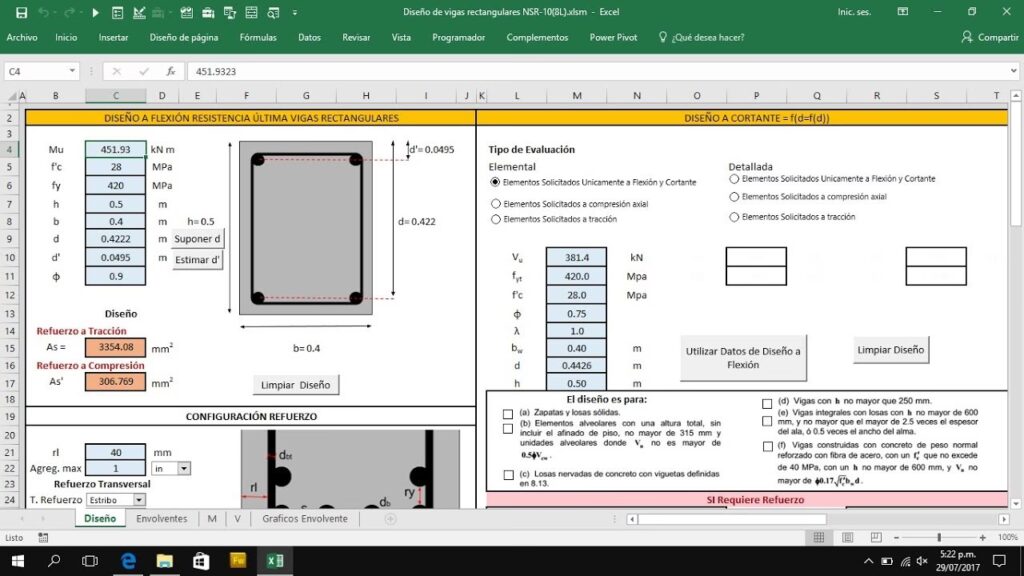

• Hojas de Cálculo (Excel): Permiten crear plantillas personalizadas para introducir dimensiones y propiedades, automatizando los cálculos y sumatorias. Son excelentes para llevar un registro detallado por viga y por tipo de acero.
• Software BIM (Building Information Modeling): Programas como Revit, ArchiCAD o Tekla Structures pueden generar automáticamente la cuantificación de materiales a partir de un modelo 3D detallado de la estructura, incluyendo el acero de refuerzo con sus doblados y traslapes. Son altamente precisos pero requieren un modelo bien elaborado.
• Software CAD con Extensiones: Algunos programas CAD (como AutoCAD) tienen extensiones o plugins que pueden ayudar a cuantificar elementos a partir de dibujos 2D.
• Calculadoras Específicas: Existen aplicaciones y calculadoras en línea diseñadas para la cuantificación de acero, aunque suelen ser más genéricas y no consideran todos los detalles de un plano específico.

Errores Comunes y Cómo Evitarlos

La precisión es la clave en la cuantificación. Evitar los errores más comunes puede ahorrar mucho tiempo y dinero:

• No considerar el Desperdicio: Uno de los errores más frecuentes. Resulta en una subestimación del material requerido. Siempre incluya un factor de desperdicio realista.
• Lectura Incorrecta de Planos: Confundir diámetros, espaciamientos, o no identificar todos los refuerzos presentes. Siempre revise los planos varias veces y confirme con el diseñador si hay dudas.
• Cálculo Erróneo de Traslapes y Anclajes: Subestimar estas longitudes puede llevar a una estructura insegura. Siempre siga las normativas y los detalles del plano.
• Errores en los Cálculos Matemáticos: Una simple suma o multiplicación errónea puede generar grandes diferencias en el total. Utilice hojas de cálculo o software para minimizar estos errores.
• No Considerar los Ganchos y Doblados: Especialmente en los estribos, la longitud de los ganchos es una parte significativa del perímetro. Asegúrese de incluirlos.
• Ignorar las Normativas Locales: Las longitudes de traslape, anclaje y los diámetros mínimos pueden variar según las normas de construcción de cada país o región.

Preguntas Frecuentes (FAQ)

¿Por qué es importante considerar el traslape en la cuantificación?

El traslape es vital porque las barras de acero no se fabrican en longitudes infinitas. Cuando una viga es más larga que la barra comercial disponible, se deben unir dos barras superponiéndolas una cierta longitud. Esta superposición, o traslape, asegura que la fuerza se transfiera eficazmente de una barra a la siguiente. Si no se cuantifica la longitud de traslape necesaria, se subestimará la cantidad real de acero requerida, comprometiendo la continuidad estructural y la resistencia de la viga.

¿Qué es el desperdicio de acero y cómo se calcula?

El desperdicio es la cantidad de material que se pierde durante el proceso de corte, doblado e instalación. Esto incluye recortes pequeños que no son reutilizables, barras que se dañan, o errores de corte. Se calcula aplicando un porcentaje (usualmente 5-10%) al peso total neto de acero. Por ejemplo, si el cálculo neto es de 1000 kg y se aplica un 7% de desperdicio, se debe pedir 1000 * 1.07 = 1070 kg de acero.

¿La cuantificación de vigas es igual que la de columnas?

No, el principio es similar (longitud, diámetro, número), pero los detalles varían. Las vigas están predominantemente sujetas a flexión y corte, con barras longitudinales y estribos. Las columnas están sujetas a compresión y flexo-compresión, con barras longitudinales y estribos o zunchos, que tienen configuraciones y requerimientos de espaciamiento diferentes, especialmente en zonas sísmicas. Cada elemento estructural tiene sus particularidades en el diseño y, por ende, en la cuantificación.

¿Existen programas que hagan esto automáticamente?

Sí, los software de Modelado de Información para la Construcción (BIM) como Autodesk Revit, Tekla Structures, o Allplan, son capaces de generar cuantificaciones de acero de forma automática una vez que el modelo 3D de la estructura ha sido detallado con el refuerzo. Estos programas no solo cuantifican el peso, sino que también pueden generar planos de despiece y doblado. Sin embargo, requieren una inversión inicial en software y capacitación.

¿Dónde encuentro las tablas de peso por diámetro de acero?

Las tablas de peso por metro lineal de los diámetros de acero son estándar y se encuentran en manuales de construcción, normativas de diseño (como el ACI o códigos locales), sitios web de fabricantes de acero, y libros de texto de ingeniería estructural. La tabla proporcionada en este artículo es un buen punto de partida, pero siempre es recomendable verificar con las especificaciones del acero que se va a utilizar en su región.

Conclusión

La cuantificación del acero en vigas es una habilidad esencial para cualquier profesional de la construcción que busque eficiencia, seguridad y control de costos. Aunque puede parecer una tarea compleja al principio, al seguir un proceso sistemático y prestar atención a los detalles, se convierte en un procedimiento manejable y altamente beneficioso. Recuerde que la precisión en cada paso, desde la interpretación de los planos hasta la aplicación del factor de desperdicio, es lo que determinará el éxito de su estimación. Invertir tiempo en dominar esta habilidad no solo le ahorrará dinero en materiales, sino que también contribuirá a la construcción de estructuras más seguras y duraderas.
