El Método de Cross: Cálculo de Estructuras Hiperestáticas

En el vasto universo de la ingeniería estructural, la capacidad de predecir cómo se comportan los elementos bajo carga es fundamental. Antes de la omnipresencia de las computadoras, los ingenieros se enfrentaban a desafíos monumentales al analizar estructuras estáticamente indeterminadas, es decir, aquellas en las que las ecuaciones de equilibrio estático por sí solas no son suficientes para determinar todas las fuerzas y momentos internos. Fue en este contexto donde emergió una solución brillante y pragmática: el Método de Redistribución de Momentos, más conocido como el Método de Cross, una invención del ingeniero estadounidense Hardy Cross, publicada en 1930 en la prestigiosa revista de la ASCE (American Society of Civil Engineers).

Este método no solo revolucionó la práctica del diseño estructural, sino que también sentó las bases para una comprensión más profunda de la interacción de los elementos en una estructura. Aunque hoy en día ha sido en gran medida suplantado por métodos computacionales más eficientes, su legado perdura como una piedra angular en la historia de la ingeniería civil. Comprender el Método de Cross no es solo aprender una técnica de cálculo; es adentrarse en la lógica y la intuición que guiaron a generaciones de ingenieros a construir las obras que definen nuestro paisaje urbano.

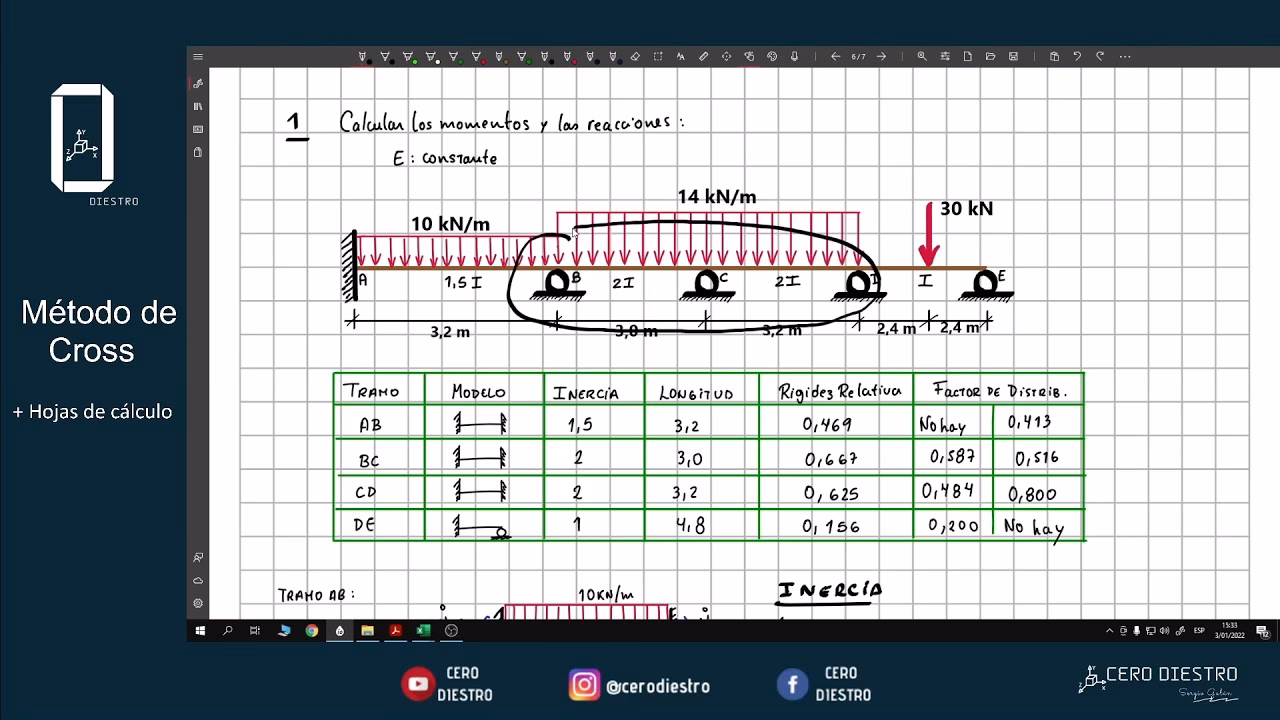

¿Qué es el Método de Cross? Un Enfoque Iterativo para la Estabilidad

En esencia, el Método de Redistribución de Momentos es una técnica de análisis estructural diseñada para resolver el problema de las estructuras hiperestáticas, como vigas continuas y pórticos planos. Se clasifica dentro de la categoría de los métodos de desplazamiento del análisis estructural, lo que significa que su enfoque principal es determinar los desplazamientos (giros) en los nudos para luego calcular los momentos internos.

La genialidad de Hardy Cross residió en transformar un problema complejo de ecuaciones simultáneas en una secuencia de operaciones más simples y repetitivas. El método es inherentemente iterativo, lo que significa que se acerca progresivamente a la solución correcta a través de una serie de pasos repetidos. Imagínese una balanza desequilibrada: el método de Cross ajusta los pesos en cada lado paso a paso hasta alcanzar el equilibrio. Esta naturaleza iterativa fue su mayor fortaleza en una era donde las calculadoras eran rudimentarias y las computadoras inexistentes para el uso generalizado en ingeniería.

Es importante destacar que, para fines prácticos en barras esbeltas, el método de Cross se enfoca principalmente en los efectos de los momentos flectores, ignorando los efectos axiales y cortantes. Esta simplificación, aunque no es una representación exhaustiva de la realidad estructural, resulta suficiente y precisa para la mayoría de las aplicaciones en el diseño de vigas y pórticos donde la flexión es el modo de falla dominante.

El Proceso Paso a Paso: Desentrañando la Lógica del Método

El corazón del Método de Cross reside en un proceso sistemático de "fijación", "liberación" y "distribución" de momentos en los nudos de la estructura. Para entenderlo a fondo, podemos desglosar sus etapas principales:

1. Etapa Previa: Momentos de Empotramiento Fijos y Coeficientes Clave

Esta es la fase de preparación, que se realiza una única vez al inicio del cálculo. Aquí se establecen los cimientos para las iteraciones posteriores:

• Cálculo de los Momentos de Empotramiento en Extremos Fijos: En una primera fase imaginaria, cada articulación o nodo de la estructura se considera completamente fija o empotrada, impidiendo cualquier giro. Bajo esta condición de "fijación", se calculan los momentos que se generarían en los extremos de cada miembro debido a las cargas externas aplicadas. Estos son los momentos iniciales que la estructura debe equilibrar.
• Rigidez a la Flexión (EI/L): La rigidez a la flexión es una propiedad crucial que indica la resistencia de un miembro a deformarse bajo flexión. Se calcula como el producto del módulo de elasticidad (E) del material y el segundo momento de área (I) de la sección transversal, dividido por la longitud (L) del miembro. En el método de Cross, lo que realmente importa no es el valor absoluto de la rigidez, sino la razón aritmética de la rigidez a la flexión de todos los miembros que concurren en un nudo. El miembro más rígido será el que asuma una mayor proporción de los momentos.
• Coeficientes de Distribución: Estos coeficientes representan la proporción del momento no equilibrado que cada miembro concurrente en un nudo puede absorber. Se calculan dividiendo la rigidez a la flexión de un miembro específico por la suma total de las rigideces a la flexión de todos los miembros que llegan a ese nudo. Un momento no equilibrado en un nudo se distribuye a cada miembro directamente proporcional a su rigidez a la flexión.
• Coeficientes de Transmisión: También conocidos como coeficientes de acarreo, indican qué fracción del momento distribuido en un extremo de una barra se "transmite" o "acarrea" al otro extremo de la misma barra. Un valor típico es 0.5 para un extremo empotrado (es decir, la mitad del momento se transmite) y 0 para un extremo articulado o libre (no se transmite nada).

2. Etapa de Distribución de Momentos: Restableciendo el Equilibrio en los Nudos

Una vez que tenemos los momentos de empotramiento fijos y los coeficientes, el proceso iterativo comienza. Esta etapa se centra en cada nudo de forma secuencial:

• Se libera un nudo previamente "fijo". Al liberarlo, el momento en ese extremo fijo (que calculamos en la etapa previa) generalmente no estará en equilibrio con los momentos de los otros miembros que llegan a ese nudo. Habrá un "momento de desequilibrio" o "momento no equilibrado".
• Este momento de desequilibrio se "distribuye" entre los miembros adyacentes que concurren en ese nudo. La distribución se realiza multiplicando el momento de desequilibrio por los coeficientes de distribución calculados para cada miembro. El signo del momento distribuido es opuesto al del momento de desequilibrio, ya que busca contrarrestarlo y restablecer el equilibrio.
• El elemento más rígido es el que asumirá la mayor parte de este momento de desequilibrio, reflejando su mayor capacidad para resistir la deformación.

3. Etapa de Transmisión de Momentos: La Influencia a Distancia

Después de distribuir los momentos en un nudo, la historia no termina ahí. La distribución de un momento en un extremo de una barra induce un momento en el otro extremo de esa misma barra. Esta es la fase de transmisión:

• Los momentos "repartidos" o distribuidos en la fase anterior en un nudo se "transmiten" o "acarrean" al extremo opuesto de las barras conectadas.
• El valor del momento transmitido se calcula multiplicando el momento distribuido por el coeficiente de transmisión correspondiente a esa barra (normalmente 0.5 para extremos empotrados).
• Estos nuevos momentos transmitidos llegan a los nudos adyacentes, creando nuevos desequilibrios en ellos.

La belleza del método reside en que la aparición de estos nuevos desequilibrios en los nudos adyacentes nos obliga a volver a la Etapa 2 (Distribución de Momentos) para repartir estos nuevos momentos transmitidos. Este ciclo de "distribución" y "transmisión" se repite una y otra vez. Una virtud clave del método es que, en cada iteración, los momentos a distribuir son sustancialmente menores (ya que los coeficientes de reparto y transmisión son menores que la unidad), lo que garantiza que la solución converge rápidamente hacia la solución exacta en términos prácticos, generalmente después de un número relativamente bajo de iteraciones.

Convención de Signos en el Método de Cross

Para asegurar la consistencia en los cálculos, el Método de Cross emplea una convención de signos específica: un momento actuando en sentido horario es considerado positivo. Esta convención puede diferir de la convención de signos usual en ingeniería, que a menudo utiliza un sistema de coordenadas cartesianas donde los momentos positivos sobre el eje Z son antihorarios. Es crucial adherirse a la convención del método para evitar errores en las sumas y distribuciones de momentos.

Ventajas y Desventajas de un Método Histórico

El Método de Cross fue el pilar del cálculo estructural desde 1930 hasta bien entrada la era de las computadoras. Sus principales ventajas radicaban en su idoneidad para el cálculo manual:

• Simplicidad Operacional: Convierte un complejo sistema de ecuaciones simultáneas en una serie de operaciones aritméticas repetitivas y sencillas.
• Convergencia Rápida: La naturaleza iterativa asegura que la solución se acerque a la exactitud con cada ciclo, permitiendo al ingeniero detener el proceso cuando se alcanza la precisión deseada.
• Visualización de la Respuesta Estructural: Al seguir el flujo de momentos, el ingeniero podía desarrollar una intuición sobre cómo la estructura redistribuye las cargas.

Sin embargo, con el avance tecnológico, sus limitaciones se hicieron evidentes:

• Enfoque en 2D: Aunque es generalizable añadiendo la noción de rigidez torsional, Hardy Cross no desarrolló una versión tridimensional completa, limitando su aplicación principal a estructuras planas.
• Ignora Efectos Axiales y Cortantes: Si bien es adecuado para barras esbeltas, no proporciona una imagen completa de todos los esfuerzos internos.
• Intensivo en Mano de Obra para Estructuras Grandes: Para estructuras con muchos nudos y miembros, el número de iteraciones y cálculos manuales se volvía tedioso y propenso a errores.

El Legado: Del Método de Cross al Análisis Matricial

La llegada de los ordenadores y el desarrollo de algoritmos eficientes para la resolución de sistemas de ecuaciones con un elevado número de incógnitas marcaron el principio del fin para la hegemonía del Método de Cross. Métodos como el método matricial de la rigidez, que se puede programar de manera mucho más sencilla y eficiente, se volvieron predominantes. Hoy en día, la mayor parte del software estructural utiliza el método matricial de la rigidez, ya que permite analizar estructuras de cualquier complejidad y en tres dimensiones con una velocidad y precisión inigualables.

A pesar de haber sido suplantado en la práctica diaria por herramientas computacionales, el Método de Cross sigue siendo una herramienta pedagógica invaluable. Su estudio permite a los estudiantes de ingeniería comprender los principios fundamentales de la interacción entre los momentos y las deformaciones en las estructuras, sentando una base conceptual sólida antes de sumergirse en los complejos algoritmos computacionales.

Preguntas Frecuentes sobre el Método de Cross

¿Por qué el Método de Cross fue tan importante históricamente?

Fue crucial porque permitió a los ingenieros analizar y diseñar estructuras estáticamente indeterminadas de manera práctica y manual en una época donde las computadoras no estaban disponibles. Su naturaleza iterativa simplificó un problema complejo en una serie de pasos manejables.

¿El Método de Cross se sigue utilizando en la práctica profesional actual?

En la práctica profesional moderna, el Método de Cross ha sido en gran medida reemplazado por métodos computacionales, como el método matricial de la rigidez, debido a su mayor eficiencia, precisión y capacidad para manejar estructuras complejas en 3D. Sin embargo, sigue siendo una herramienta pedagógica fundamental en la formación de ingenieros estructurales.

¿Qué tipo de estructuras se pueden analizar con el Método de Cross?

Principalmente vigas continuas y pórticos planos (estructuras de marcos) estáticamente indeterminados. Aunque se puede generalizar para incluir efectos torsionales para estructuras 3D, su aplicación más común y práctica es en el análisis bidimensional.

¿Cuáles son las principales simplificaciones del Método de Cross?

El método de Cross ignora los efectos de las fuerzas axiales y cortantes, centrándose exclusivamente en los momentos flectores. Esta simplificación es válida para barras esbeltas donde la flexión es el modo de deformación predominante.

¿Cómo se asegura la convergencia en el Método de Cross?

La convergencia se asegura porque en cada iteración, los momentos de desequilibrio a distribuir y transmitir se vuelven progresivamente más pequeños, ya que los coeficientes de distribución y transmisión son fracciones (menores que la unidad). Esto hace que la solución se acerque rápidamente al valor exacto.

¿Qué es la rigidez a la flexión en el contexto del Método de Cross?

Es una medida de la resistencia de un miembro a la deformación por flexión, calculada como el producto del módulo de elasticidad (E) y el momento de inercia (I) dividido por la longitud (L) del miembro (EI/L). En el Método de Cross, lo relevante es la proporción de la rigidez de cada miembro respecto a la suma total de las rigideces en un nudo, ya que esta proporción determina cómo se distribuyen los momentos.

En conclusión, el Método de Cross, con su ingeniosa aproximación iterativa, marcó un antes y un después en el análisis estructural. Aunque la tecnología ha avanzado, su estudio nos permite apreciar la evolución del pensamiento ingenieril y comprender los principios fundamentales que rigen el comportamiento de nuestras estructuras. Es un testimonio de la creatividad humana en la resolución de problemas complejos, una herramienta que, a pesar de su edad, sigue iluminando los caminos del conocimiento en la ingeniería civil.
