Compresión en Estructuras: Cálculo y Materiales

En el vasto y complejo universo de la construcción y la ingeniería, existen conceptos fundamentales que actúan como pilares invisibles, sosteniendo la seguridad y estabilidad de cada obra, desde la vivienda más modesta hasta el rascacielos más imponente. Uno de estos conceptos cruciales es la compresión, una fuerza esencial que, junto a su contraparte, la tensión, define la resistencia y el comportamiento de los materiales. Mientras que la tensión busca separar los elementos, la compresión, en cambio, los aprieta, los empuja entre sí, buscando reducirlos o acortarlos. Comprender a fondo cómo se calcula y cómo actúan estas fuerzas es indispensable para cualquier profesional del sector, ya que cada material posee una capacidad límite para soportarlas antes de ceder.

Para ilustrar la diferencia entre compresión y tensión de manera sencilla, los educadores de ingeniería suelen recurrir a un ejemplo muy gráfico: una cuerda. Una cuerda es extraordinariamente resistente a la tracción o tensión; se puede tirar de ella con gran fuerza antes de que se rompa. Sin embargo, su resistencia a la compresión es prácticamente nula; si se intenta empujar desde ambos extremos, simplemente se doblará sin ofrecer resistencia significativa. Este simple ejemplo nos ayuda a visualizar cómo distintos materiales están diseñados para resistir predominantemente un tipo de fuerza sobre otro, un principio clave en el diseño estructural.

¿Qué es la Fuerza de Compresión?

La resistencia a la compresión de un material se define como su capacidad inherente para soportar fuerzas externas que ejercen presión sobre él. Pensemos en una columna que soporta el peso de un techo: esta columna está sometida a una fuerza de compresión. A nivel microscópico, esta fuerza provoca que los átomos y moléculas que componen el material se acerquen entre sí, resultando en un acortamiento o reducción de su volumen.

La compresión es un factor omnipresente en cualquier edificación, ya que todas las cargas y fuerzas deben, en última instancia, ser dirigidas y disipadas hacia el suelo. No solo se manifiesta en los elementos estructurales verticales, sino también en el proceso de construcción mismo. Por ejemplo, al compactar medios como la grava para estabilizar el terreno bajo una cimentación, se aplica compresión. Es común que las normativas de construcción exijan que el material bajo losas, asfalto o cimentaciones alcance un grado de compactación mínimo del 95%, garantizando así una base sólida y resistente a las futuras cargas.

Las 4 Fuerzas Principales que Actúan sobre Todas las Estructuras

Dentro de cualquier estructura, la compresión y la tensión son solo dos de las cuatro fuerzas principales que interactúan constantemente. Las otras dos son la torsión y el cizallamiento, y entender la dinámica de todas ellas es vital para el diseño seguro de cualquier edificación.

• Compresión: Es la fuerza que empuja las partículas de un material unas contra otras, provocando su acortamiento o aplastamiento. En un edificio, las fuerzas de compresión suelen actuar de arriba hacia abajo, como el peso de los pisos superiores sobre los inferiores.
• Tensión: Es la fuerza opuesta a la compresión, donde una fuerza de tracción actúa para alargar o estirar el material. Si una viga es comprimida desde su parte superior, su parte inferior estará en tensión, intentando alargarse.
• Torsión: Se refiere a la fuerza que provoca que un elemento estructural gire sobre su propio eje longitudinal, como si se estuviera retorciendo.
• Cizallamiento: Son fuerzas estructurales opuestas que actúan en planos paralelos, provocando deslizamientos entre las capas de un material. Un ejemplo común es cuando un edificio necesita muros cortantes para resistir las fuerzas laterales, como las causadas por el viento o sismos, que intentan desplazar un piso respecto al otro.

Tabla Comparativa de Fuerzas Estructurales

¿Cómo Actúa la Fuerza de Compresión en un Edificio?

La compresión puede entenderse como una interacción de acción y reacción. Las fuerzas externas, conocidas como cargas estructurales, actúan sobre los componentes de un edificio, generando fuerzas internas llamadas tensiones. La carga es la acción (por ejemplo, el peso de una losa sobre una columna), y la tensión es la fuerza de reacción interna del material. Cuando los ingenieros diseñan estructuras, deben considerar todas las fuerzas posibles que podrían afectarlas a lo largo de su vida útil.

En la práctica, estas fuerzas incluyen tres tipos principales de cargas:

1. Carga Viva: El peso de las personas, mobiliario, equipos y materiales almacenados que se espera que el edificio contenga.
2. Carga Muerta: El peso propio de la estructura y sus componentes permanentes, como muros, techos, cimentaciones, etc.
3. Carga Ambiental: Fuerzas derivadas de fenómenos naturales, como la carga de nieve, la carga de viento y las fuerzas sísmicas (terremotos).

Los códigos de edificación establecen parámetros estrictos para estas cargas de diseño, asegurando que las estructuras sean capaces de soportar las condiciones más adversas. Si observamos la historia de la arquitectura, notaremos cómo los antiguos constructores ya dominaban la fuerza de compresión. Los templos griegos y romanos, con sus pesadas columnas de piedra, y las majestuosas catedrales góticas, son ejemplos magníficos de edificaciones diseñadas para canalizar y aprovechar la compresión. Un arco de ladrillo o piedra, por ejemplo, distribuye la compresión de manera uniforme hacia abajo, siendo absorbida por una estructura diseñada para resistir la presión lateral, como los robustos estribos de piedra. Un caso icónico es la Catedral de Notre Dame en París, donde sus famosos arbotantes desvían ingeniosamente la fuerza de compresión del tejado y los muros hacia los cimientos externos, evitando el colapso.

Medición de la Resistencia a la Compresión de los Materiales

La resistencia a la compresión de un material se define como el valor de la tensión de compresión uniaxial (es decir, la tensión de compresión máxima que un material puede soportar antes de fallar completamente). En términos prácticos, se aplica una carga de compresión gradual a una muestra del material (comúnmente de forma cilíndrica, de ahí el término “uniaxial”). A medida que la carga aumenta, la muestra se acorta y se expande lateralmente hasta que se produce la falla. Este proceso se registra en una curva de tensión-deformación, que es fundamental para entender el comportamiento del material.

La fórmula para calcular la resistencia a la compresión es sencilla pero poderosa:

F = P/A

Donde:

• F: Es la resistencia a la compresión, expresada en MegaPascales (MPa) o libras por pulgada cuadrada (psi).
• P: Es la carga máxima (o carga hasta el fallo) aplicada al material, medida en Newtons (N) o libras (lb).
• A: Es el área de la sección transversal del material que resiste la carga, medida en milímetros cuadrados (mm²) o pulgadas cuadradas (in²).

Para tener una perspectiva de cómo se aplican estos valores en la construcción, el hormigón estándar utilizado en edificios residenciales y comerciales suele requerir una resistencia a la compresión que oscila entre 10 MPa y 60 MPa (equivalente a 1,450 a 8,700 libras por pulgada cuadrada). Sin embargo, existen mezclas especiales de hormigón de ultra alta resistencia que pueden alcanzar valores impresionantes de hasta 500 MPa (72,519 psi), utilizados en estructuras que demandan un rendimiento excepcional.

En el caso de la madera, la resistencia a la compresión se mide cargando un bloque de madera en paralelo a la dirección de la veta hasta que se rompe. El resultado se expresa en psi (libras por pulgada cuadrada).

Para materiales dúctiles, como los metales, la resistencia a la compresión se puede determinar utilizando una máquina universal de ensayos. La muestra se coloca entre dos placas y se somete a compresión hasta que se alcanza una carga específica o el material cede.

¿Qué Materiales Tienen la Mayor Resistencia a la Compresión?

Una de las propiedades más valoradas del hormigón es su notable resistencia a la compresión. No obstante, su resistencia a la tracción es considerablemente menor en comparación con el acero. El acero, por su parte, destaca por poseer una alta resistencia tanto a la compresión como a la tracción, siendo capaz de resistir las mismas fuerzas de compresión que el hormigón o la mampostería, pero con un volumen significativamente menor.

Los ingenieros clasifican los materiales, en términos de su resistencia a la compresión, en dos grandes grupos: “frágiles” y “dúctiles”. El grupo de materiales frágiles incluye la roca, la arenisca y el cemento (hormigón), que tienden a fallar de manera abrupta bajo compresión. En contraste, el grupo de materiales dúctiles, como el acero y otros metales, muestran una deformación considerable antes de la falla, lo que a menudo proporciona una advertencia visual de sobrecarga.

Tabla de Resistencias Medias a la Compresión de Materiales de Construcción Comunes (en psi)

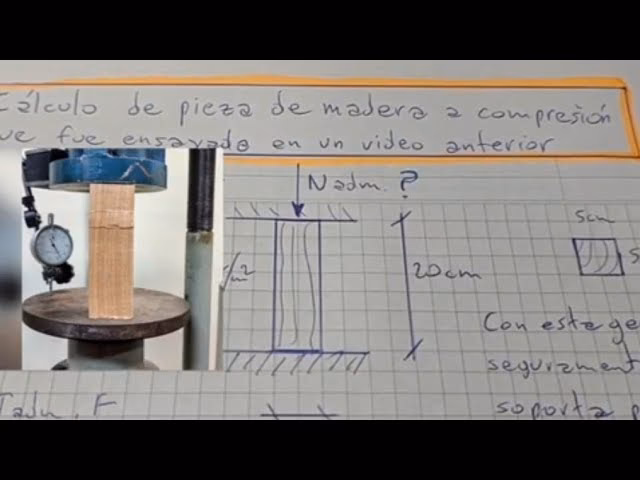

¿Cómo Encontrar la Resistencia a la Compresión de la Madera?

Para aprovechar al máximo la resistencia de la madera, es fundamental prestar atención a la dirección de la veta. La madera es un polímero natural, compuesto por largas hebras paralelas de fibras de celulosa unidas por un aglutinante de lignina. Estas largas cadenas de fibras confieren a la madera una resistencia excepcional, ya que son capaces de resistir el estrés y distribuir la carga a lo largo de la tabla. Además, la celulosa es más resistente que la lignina.

Es considerablemente más fácil partir una tabla a lo largo de la veta (separando la lignina) que romperla a través de la veta (separando las fibras de celulosa). Este principio es crucial al diseñar y cortar las piezas de un proyecto. Siempre se debe orientar la veta de la madera de manera que las fibras soporten la carga principal. Siempre que sea posible, las piezas deben cortarse de forma que la veta sea continua, extendiéndose a lo largo de la pieza. Este principio también se aplica a las uniones de madera; por ejemplo, al cortar una espiga, la veta de la madera debe seguir la longitud de la espiga y la tabla para asegurar la continuidad de la fibra y, por ende, la resistencia de la unión.

¿Cuál es la Resistencia a Compresión de la Madera en Comparación con Otros Materiales?

Según el Código Técnico de la Edificación (CTE, 2011), la resistencia a la compresión de la madera varía entre 16 y 23 N/mm². Si comparamos estos valores con otros materiales estructurales comunes, encontramos que el hormigón armado posee una resistencia a la compresión de 20-30 N/mm², y el acero, un impresionante rango de 215-460 N/mm². Esto indica que, para esfuerzos axiales de compresión pura, la madera es ligeramente menos resistente que el hormigón y considerablemente menos que el acero.

Sin embargo, los resultados son muy diferentes cuando se trata de esfuerzos de flexión. Aquí, la madera destaca con valores altos de 14-30 N/mm², superando con creces al hormigón (1.5-5.0 N/mm²). El acero estructural, en este caso, sigue manteniendo resistencias muy superiores en flexión.

Podemos concluir que la madera es un material idóneo para vigas o elementos de entramado cuya principal solicitación a resistir sea la flexión. Además, es una opción óptima para elementos sometidos a compresión, siempre y cuando se realice un estudio detallado del elemento y la especie de madera utilizada. Es importante destacar que los avances tecnológicos en el sector, como el desarrollo de maderas laminadas, microlaminadas, tableros de alta densidad (OSB, etc.), han permitido que las resistencias de la madera varíen y que puedan soportar solicitaciones mayores, equiparándose en muchos casos a las del hormigón y el acero. En estos escenarios, son los fabricantes quienes proporcionan los datos de partida, y el técnico calculista es el responsable de realizar el estudio correspondiente para su aplicación.

¿Cuál es la Fórmula para Elementos Comprimidos?

Para elementos estructurales que están sujetos únicamente a fuerzas de compresión axial, es decir, donde las cargas se aplican a lo largo de un eje longitudinal que pasa por el centroide de la sección transversal del elemento, la tensión (f) puede calcularse mediante la misma fórmula fundamental de la resistencia a la compresión:

f = P/A

Donde, en este contexto, 'f' se considera la tensión uniforme distribuida en toda la sección transversal. Esta simplicidad es aplicable bajo la suposición de que el elemento es corto y no experimentará pandeo, un fenómeno de inestabilidad que ocurre en elementos esbeltos bajo compresión.

Preguntas Frecuentes sobre la Compresión en Estructuras

¿Por qué es importante la compresión en la construcción?

La compresión es vital porque es la fuerza principal que resisten muchos elementos estructurales verticales, como columnas y muros, transmitiendo las cargas hacia los cimientos y el suelo. Un diseño adecuado para la compresión asegura la estabilidad y la seguridad de todo el edificio.

¿Cuál es la diferencia clave entre compresión y tensión?

La compresión es una fuerza que tiende a acortar o aplastar un material, empujando sus partículas entre sí. La tensión es una fuerza que tiende a alargar o estirar un material, separando sus partículas.

¿Qué materiales son mejores para la compresión?

Materiales como el hormigón, la mampostería (ladrillos, piedra) y el acero son excelentes para resistir la compresión. El hormigón es especialmente conocido por su alta resistencia a la compresión, mientras que el acero ofrece una alta resistencia a ambas, compresión y tensión.

¿Cómo se asegura la resistencia a la compresión en una obra?

Se asegura mediante el uso de materiales con las propiedades de resistencia a la compresión adecuadas, siguiendo estrictamente los códigos de construcción, realizando ensayos de materiales en laboratorio y aplicando fórmulas de cálculo estructural para dimensionar correctamente los elementos, garantizando que puedan soportar las cargas estructurales previstas.

Al comprender cómo la compresión y la tensión interactúan, y cómo la resistencia a la compresión de materiales específicos se comporta dentro del contexto de las demás fuerzas que actúan sobre una estructura, se adquiere una visión profunda de la importancia de los códigos de construcción. Estos códigos no son meras reglas, sino la base de la seguridad en cualquier edificación, estableciendo los estándares que garantizan que nuestras estructuras sean fuertes, duraderas y, sobre todo, seguras para las generaciones futuras.
