Multiplicación Binaria con Signo: Una Guía Completa

En el vasto universo de la computación y la electrónica digital, la aritmética binaria es el lenguaje fundamental. Mientras que la suma y la resta son operaciones relativamente directas, la multiplicación de números binarios, especialmente aquellos que incluyen un signo, presenta un desafío fascinante y crucial. Comprender cómo se realiza esta operación es clave para desentrañar el funcionamiento interno de cualquier procesador o sistema digital. Este artículo te guiará a través de los principios, métodos y consideraciones esenciales para realizar la multiplicación binaria con signo, asegurando que adquieras una comprensión profunda de este concepto fundamental.

La Esencia de la Representación de Números Binarios con Signo

Antes de sumergirnos en la multiplicación, es imprescindible entender cómo se representan los números negativos en el sistema binario. A diferencia de los números decimales, donde simplemente anteponemos un signo menos, los sistemas digitales deben codificar esta información utilizando únicamente ceros y unos. Existen varias convenciones para lograr esto, siendo las más relevantes la notación de magnitud y signo, el complemento a uno y, sobre todo, el complemento a dos.

Notación de Magnitud y Signo

Esta es la forma más intuitiva de representar números con signo en binario. Funciona de manera similar a cómo pensamos en los números decimales: un bit se dedica a indicar el signo, y los bits restantes representan la magnitud (valor absoluto) del número. Por convención, el bit más significativo (MSB, el bit más a la izquierda) se utiliza como bit de signo:

• Si el MSB es '0', el número es positivo.
• Si el MSB es '1', el número es negativo.

Los bits restantes (n-1 bits para un número de n bits) codifican la magnitud de la misma manera que un número binario sin signo. Por ejemplo, en un sistema de 4 bits:

• +5 se representaría como 0101 (el '0' inicial indica positivo, '101' es 5).
• -5 se representaría como 1101 (el '1' inicial indica negativo, '101' es 5).

Aunque es fácil de entender, esta notación tiene desventajas significativas, como la existencia de dos representaciones para el cero (+0 y -0, por ejemplo, 0000 y 1000 en 4 bits) y la complejidad para realizar operaciones aritméticas, ya que la lógica para sumar y restar debe considerar los signos por separado.

Complemento a Uno (1's Complement)

El complemento a uno es un paso intermedio hacia una aritmética binaria más eficiente. Para números positivos, la representación es idéntica a la de magnitud y signo. Para obtener la representación de un número negativo, se invierten todos los bits de su contraparte positiva. Es decir, los '0' se convierten en '1' y los '1' en '0'.

Por ejemplo, para un sistema de 4 bits:

• +5 es 0101.
• Para -5, invertimos 0101 para obtener 1010.

Esta notación simplifica la resta (que se convierte en una suma con el complemento a uno), pero aún tiene el problema de las dos representaciones para el cero (0000 para +0 y 1111 para -0 en 4 bits) y requiere un paso adicional de 'end-around carry' en la suma.

Complemento a Dos (2's Complement)

El complemento a dos es, con diferencia, la representación más utilizada en sistemas informáticos debido a su eficiencia para realizar operaciones aritméticas. Para números positivos, la representación es la misma que en magnitud y signo. Para obtener el complemento a dos de un número negativo, se calcula primero su complemento a uno y luego se le suma 1.

Por ejemplo, para un sistema de 4 bits:

• +5 es 0101.
• Para -5:
1. Obtener complemento a uno de 0101: 1010.
2. Sumar 1: 1010 + 1 = 1011.

Las ventajas del complemento a dos son inmensas: solo hay una representación para el cero (todos ceros), y la suma y la resta se realizan de la misma manera, independientemente de los signos de los números, lo que simplifica enormemente el diseño de los circuitos lógicos. La detección de desbordamiento también es más sencilla. Esta es la representación predominante en la computación moderna para números enteros con signo.

Aquí tienes una tabla comparativa de las representaciones de 4 bits:

Multiplicación de Números Binarios sin Signo: El Punto de Partida

La multiplicación binaria sin signo es análoga a la multiplicación decimal. Se basa en la suma de productos parciales. Las reglas básicas son sencillas:

• 0 × 0 = 0
• 0 × 1 = 0
• 1 × 0 = 0
• 1 × 1 = 1

Para multiplicar dos números binarios, se toma el multiplicando y se multiplica por cada bit del multiplicador, comenzando por el bit menos significativo (el de la derecha). Cada producto parcial se desplaza hacia la izquierda una posición con respecto al anterior, y finalmente, todos los productos parciales se suman.

Ejemplo de Multiplicación Binaria sin Signo

Multipliquemos 10 (1010₂) por 6 (0110₂):

 1010 (multiplicando = 10) x 0110 (multiplicador = 6) ------ 0000 (1010 * 0) 1010 (1010 * 1, desplazado) 1010 (1010 * 1, desplazado) 0000 (1010 * 0, desplazado) -------- 0111100 (suma de productos parciales = 60)

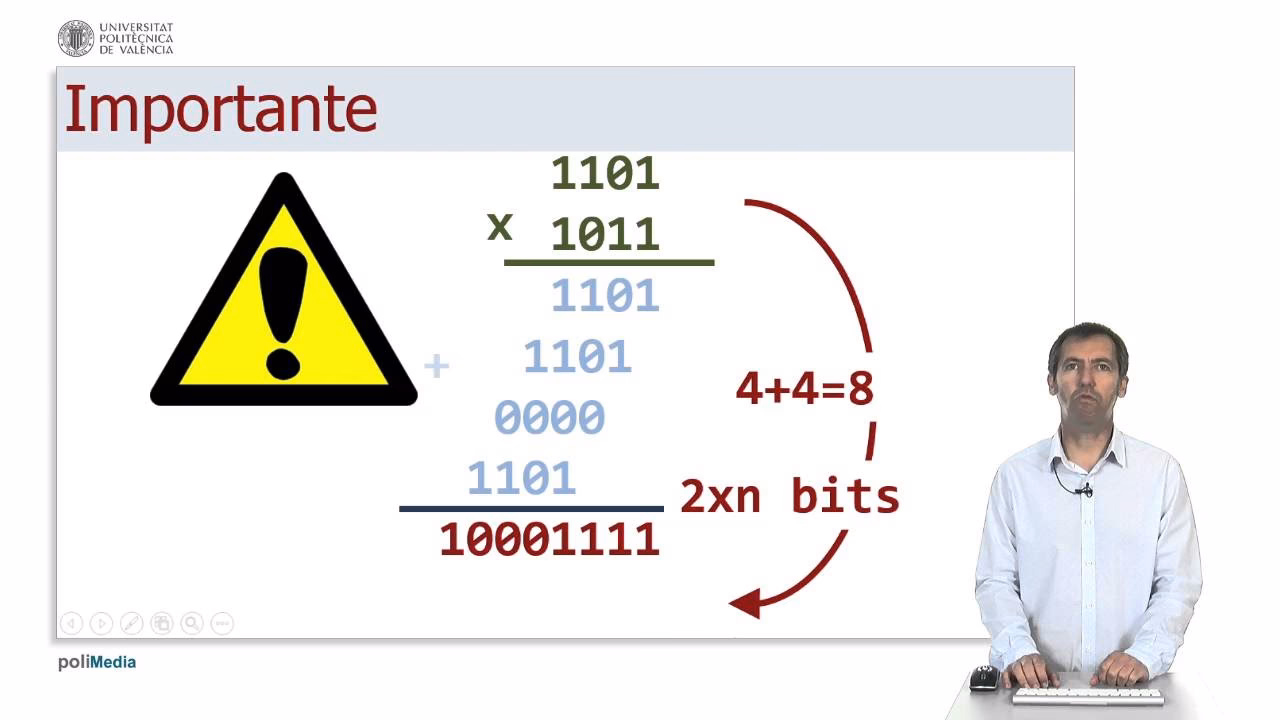

Un aspecto importante a recordar es que la multiplicación de un número de 'n' bits por un número de 'm' bits resulta en un producto que puede tener hasta 'n+m' bits. Por ejemplo, al multiplicar dos números de 4 bits, el resultado puede requerir hasta 8 bits. Esto es crucial para evitar el desbordamiento cuando se trabaja con números con signo.

Cómo Hacer la Multiplicación Binaria con Signo: El Método Directo

Cuando se trata de la multiplicación binaria con signo, especialmente utilizando la representación de complemento a dos, el método más sencillo y comúnmente adoptado, especialmente para la comprensión humana, es el que se basa en las magnitudes y los signos. Aunque existen algoritmos más complejos (como el algoritmo de Booth) que permiten multiplicar directamente números en complemento a dos, el enfoque de magnitud y signo es el más fácil de visualizar y aplicar manualmente.

Pasos para la Multiplicación Binaria con Signo (Método de Magnitud y Signo)

1. Determinar el Signo del Resultado: Antes de cualquier cálculo de magnitud, observa los signos de los dos números (multiplicando y multiplicador). La regla es simple:

   • Si ambos números tienen el mismo signo (ambos positivos o ambos negativos), el resultado será positivo.
   • Si los números tienen signos diferentes (uno positivo y otro negativo), el resultado será negativo.

   Esta es la misma regla que se aplica en la aritmética decimal. Anota el signo final del producto.

2. Obtener las Magnitudes de los Números: Convierte ambos números a sus valores absolutos (magnitudes) sin signo. Si el número está en complemento a dos, y es negativo (su MSB es '1'), entonces calcula su complemento a dos para obtener su magnitud positiva. Si es positivo (MSB es '0'), su magnitud es el propio número.

   Por ejemplo, si tienes -5 en complemento a dos (1011 en 4 bits), su magnitud es 5 (0101 en binario sin signo).



3. Realizar la Multiplicación de las Magnitudes: Multiplica las dos magnitudes obtenidas en el paso anterior como si fueran números binarios sin signo, utilizando el método de productos parciales y sumas que vimos anteriormente. Asegúrate de que el resultado tenga suficientes bits (generalmente n+m bits, donde n y m son el número de bits de los multiplicandos).

4. Aplicar el Signo al Resultado: Una vez que tienes la magnitud del producto, aplica el signo determinado en el paso 1. Si el resultado debe ser positivo, la magnitud binaria sin signo que obtuviste es tu respuesta final (con ceros a la izquierda para completar el número de bits). Si el resultado debe ser negativo, entonces toma la magnitud binaria sin signo del producto y conviértela a su representación negativa en complemento a dos (o la representación deseada, aunque complemento a dos es la estándar).

Ejemplo Detallado de Multiplicación Binaria con Signo

Multipliquemos -5 por 3, utilizando números de 4 bits en complemento a dos, y esperando un resultado de 8 bits (4+4).

• -5 en complemento a dos (4 bits) es 1011₂.
• 3 en complemento a dos (4 bits) es 0011₂.

1. Determinar el Signo del Resultado:

   • Signo de -5: Negativo (MSB es 1).
   • Signo de 3: Positivo (MSB es 0).
   • Signos diferentes (Negativo x Positivo) = Resultado Negativo.

2. Obtener las Magnitudes:

   • Magnitud de -5 (1011₂): Convertimos 1011₂ a su complemento a dos para obtener su valor positivo:
   1. Invertir 1011: 0100
   2. Sumar 1: 0100 + 1 = 0101₂ (que es 5 en decimal).
   • Magnitud de 3 (0011₂): Es un número positivo, así que su magnitud es 0011₂ (que es 3 en decimal).

3. Realizar la Multiplicación de Magnitudes (sin signo): Multiplicamos 0101₂ (5) por 0011₂ (3).

    0101 (5) x 0011 (3)
   0101 (0101 * 1) 0101 (0101 * 1, desplazado) 0000 (0101 * 0, desplazado) 0000 (0101 * 0, desplazado)

   00001111 (15 en binario sin signo)

   El producto de las magnitudes es 00001111₂ (15 en decimal). Lo extendemos a 8 bits.

4. Aplicar el Signo al Resultado: Sabemos que el resultado debe ser negativo. Tomamos la magnitud 00001111₂ y la convertimos a su representación negativa en complemento a dos de 8 bits:

   1. Invertir todos los bits de 00001111: 11110000
   2. Sumar 1: 11110000 + 1 = 11110001₂.

   Por lo tanto, -5 × 3 = 11110001₂ en complemento a dos de 8 bits (que es -15 en decimal).

Otro Ejemplo: Multiplicando dos Números Negativos

Multipliquemos -4 por -3, utilizando números de 4 bits en complemento a dos, y esperando un resultado de 8 bits.

• -4 en complemento a dos (4 bits) es 1100₂.
• -3 en complemento a dos (4 bits) es 1101₂.

1. Determinar el Signo del Resultado:

   • Signo de -4: Negativo.
   • Signo de -3: Negativo.
   • Signos iguales (Negativo x Negativo) = Resultado Positivo.

2. Obtener las Magnitudes:

   • Magnitud de -4 (1100₂): Complemento a dos de 1100₂ es 0100₂ (4 en decimal).
   • Magnitud de -3 (1101₂): Complemento a dos de 1101₂ es 0011₂ (3 en decimal).

3. Realizar la Multiplicación de Magnitudes (sin signo): Multiplicamos 0100₂ (4) por 0011₂ (3).

    0100 (4) x 0011 (3) ------- 0100 (0100 * 1) 0100 (0100 * 1, desplazado) 0000 (0100 * 0, desplazado) 0000 (0100 * 0, desplazado) --------- 00001100 (12 en binario sin signo)

   El producto de las magnitudes es 00001100₂ (12 en decimal). Lo extendemos a 8 bits.

4. Aplicar el Signo al Resultado: Sabemos que el resultado debe ser positivo. La magnitud 00001100₂ ya es la representación positiva de 12 en 8 bits. Por lo tanto, -4 × -3 = 00001100₂ en complemento a dos de 8 bits (que es 12 en decimal).

Multiplicación de Fracciones Binarias con Signo (Números Q)

La multiplicación de fracciones binarias con signo, a menudo representadas en formato de punto fijo (conocidos como números Q, por ejemplo, Q3 significa 3 bits fraccionarios), sigue los mismos principios generales que la multiplicación de enteros con signo: se multiplican las magnitudes y el signo se determina por los signos originales de los operandos.

Sin embargo, hay un par de complicaciones específicas de las fracciones:

1. Posibilidad de Desbordamiento: Aunque es menos común, la multiplicación de dos fracciones con magnitud menor que uno puede resultar en un valor mayor o igual a uno. El caso más notable es -1 × -1 = +1. Si el sistema de punto fijo no puede representar +1 (como es el caso de la mayoría de los formatos Q, que no incluyen el 1 entero), se producirá un desbordamiento. Por ejemplo, en Q3, el rango es de -1 a 0.875, por lo que +1 no es representable.



2. Ajuste del Punto Decimal: Al multiplicar dos números Qn, el resultado es un número Q(2n). Por ejemplo, multiplicar dos números Q3 produce un número Q6. Esto significa que el punto decimal efectivo se ha desplazado. Si los multiplicandos eran de 4 bits (1 bit de signo, 3 bits fraccionarios para Q3), el producto de 8 bits resultará en 2 bits a la izquierda del punto decimal y 6 bits a la derecha. Los bits a la izquierda del punto decimal son extensiones de signo, lo que significa que para números positivos serán '00' y para negativos serán '11'. Para obtener un resultado en el formato Q original (por ejemplo, Q3), a menudo es necesario desplazar el resultado y truncar los bits sobrantes.

Ejemplo de Multiplicación de Fracciones Binarias

Multipliquemos -0.5 por -0.5 utilizando números Q3 (4 bits en complemento a dos, con 1 bit entero y 3 bits fraccionarios).

• -0.5 en Q3 (4 bits) es 1100₂.
• -0.5 en Q3 (4 bits) es 1100₂.

1. Determinar el Signo del Resultado: Negativo x Negativo = Positivo.

2. Obtener las Magnitudes:

   • Magnitud de -0.5 (1100₂): Complemento a dos de 1100₂ es 0100₂ (0.5 en decimal).
   • Magnitud de -0.5 (1100₂): Complemento a dos de 1100₂ es 0100₂ (0.5 en decimal).

3. Realizar la Multiplicación de Magnitudes (sin signo): Multiplicamos 0100₂ (0.5) por 0100₂ (0.5).

    0100 (0.5) x 0100 (0.5) ------- 0000 0000 0000 0100 --------- 00010000 (0.25 en binario sin signo, Q6)

   El producto de las magnitudes es 00010000₂. En un sistema Q6 (resultado de Q3 x Q3), esto se interpreta como 00.010000, que es 0.25 en decimal.

4. Aplicar el Signo y Ajustar el Formato: El resultado debe ser positivo. El valor es 00010000₂. Si queremos almacenarlo de nuevo como un número Q3 (4 bits), necesitamos desplazar el resultado. De 00010000 (Q6), si tomamos los 4 bits más significativos después del punto decimal original del Q3 (que sería el bit de signo y los 3 bits fraccionarios), obtenemos 0010₂. Esto es -0.25. Para obtener el valor correcto de +0.25 en Q3 (0010), necesitamos un desplazamiento. La forma correcta es reconocer que el punto decimal se mueve. Para un resultado de Q(2n), si se quiere truncar a Qn, a menudo se toma el bit de signo y los n-1 bits más significativos de la parte fraccionaria, o se realiza un desplazamiento a la izquierda por 'n' bits antes de truncar.

   En este caso, 00010000 (Q6) representa 0.25. Si lo queremos en Q3, tomamos los bits de la forma s.fff. De los 8 bits, 00010000, los dos '00' iniciales son la extensión de signo. El punto decimal está después del bit 1, es decir, 0001.0000. Para convertirlo de nuevo a un formato Q3 (s.fff), se puede realizar un desplazamiento a la izquierda y luego truncar. Si desplazamos 00010000 a la izquierda en 1 bit (para mover el punto fraccionario y convertir de Q6 a Q3 de manera efectiva), obtenemos 00100000. Al tomar los 4 bits más significativos (0010), obtenemos +0.25.

Desbordamiento (Overflow) en la Multiplicación

En la multiplicación, el desbordamiento ocurre cuando el producto excede el rango de valores que puede ser representado por el número de bits disponibles para el resultado. Como mencionamos, la multiplicación de un número de 'n' bits por un número de 'm' bits produce un resultado que puede ocupar hasta 'n+m' bits. Mientras se asignen 'n+m' bits para el producto, el desbordamiento es poco probable para números enteros, ya que el espacio es suficiente.

Por ejemplo, si multiplicamos los números de 4 bits más grandes posibles (15 × 15 = 225), el 225 cabe perfectamente en 8 bits (11100001₂). El problema de desbordamiento es más crítico cuando el resultado debe caber en el mismo número de bits que los operandos (por ejemplo, 4 bits si se multiplicaron dos números de 4 bits y el resultado se trunca).

Para números con signo en complemento a dos, el desbordamiento se detecta cuando el resultado de una operación excede el rango representable (por ejemplo, de -8 a +7 para 4 bits). En la multiplicación, si el producto de las magnitudes es demasiado grande para ser representado en los bits designados para el resultado, o si la conversión final a complemento a dos desborda el rango, ocurrirá el desbordamiento. Esto es especialmente relevante en la multiplicación de fracciones, como se vio con -1 × -1.

Preguntas Frecuentes (FAQ)

¿Por qué es importante la multiplicación binaria con signo?

Es fundamental porque la mayoría de los cálculos en computadoras y sistemas digitales involucran tanto números positivos como negativos. Una correcta implementación asegura la precisión en operaciones financieras, científicas, gráficas y de procesamiento de señales, que son la base de casi toda la tecnología moderna.

¿Cuál es la representación más común para números binarios con signo?

La representación de complemento a dos es, con diferencia, la más utilizada en hardware y software debido a su eficiencia en la implementación de operaciones aritméticas, ya que la suma y la resta pueden realizarse con la misma lógica, independientemente de los signos de los números.

¿Cómo se maneja el signo en la multiplicación binaria con signo?

El método más directo implica determinar el signo final del producto (positivo si los signos de los operandos son iguales, negativo si son diferentes), y luego multiplicar las magnitudes (valores absolutos) de los números como si fueran binarios sin signo. Finalmente, se aplica el signo al resultado, convirtiéndolo a la representación de complemento a dos si es negativo.

¿Puede ocurrir desbordamiento en la multiplicación binaria con signo?

Sí, el desbordamiento puede ocurrir si el producto excede el rango de valores que puede ser almacenado en el número de bits asignado para el resultado. Aunque el producto de n bits por m bits puede requerir n+m bits, si el resultado final debe ser truncado a un número menor de bits, es posible que se produzca un desbordamiento, especialmente con números muy grandes o muy pequeños.

¿Es diferente la multiplicación de fracciones binarias con signo?

Conceptualmente, no. Se siguen las mismas reglas de signo y magnitud. Sin embargo, las complicaciones surgen al interpretar el punto decimal en el resultado (el producto de Qn por Qm es Q(n+m)) y al manejar el desbordamiento en casos límite, como la multiplicación de -1 por -1, que puede generar un resultado que excede el rango del formato fraccionario.

Conclusión

La multiplicación binaria con signo es una operación esencial en el ámbito de la informática y la electrónica. Si bien el concepto de multiplicar magnitudes y determinar el signo por separado es la forma más intuitiva de abordarla, la elección de la representación numérica (especialmente el complemento a dos) es crucial para la eficiencia y la precisión de los sistemas digitales. Comprender estos mecanismos no solo desmitifica cómo las computadoras realizan cálculos complejos, sino que también proporciona una base sólida para el diseño y la depuración de algoritmos y hardware. Dominar esta operación es un paso fundamental para cualquier entusiasta de la aritmética binaria y la computación.
