Minitérminos y Maxitérminos: Desvelando la Lógica Booleana

En el vasto universo de la computación y la electrónica digital, la lógica booleana es el lenguaje fundamental que permite a los sistemas procesar información. En el corazón de esta lógica se encuentran conceptos como los minitérminos y maxitérminos, elementos esenciales que nos permiten representar y manipular funciones lógicas de manera estructurada. Comprender estos ladrillos básicos no solo es crucial para el diseño de circuitos, sino también para cualquiera que desee profundizar en cómo las calculadoras y otros dispositivos digitales realizan sus operaciones más fundamentales.

Desde la simple aritmética hasta complejas operaciones lógicas, todo se reduce a la manipulación de estados binarios (0 y 1). Los minitérminos y maxitérminos proporcionan una forma sistemática de describir cuándo una función booleana es verdadera o falsa, permitiendo una representación canónica que es invaluable para el análisis y la simplificación. Acompáñanos en este recorrido para desentrañar su significado, aprender a 'sumarlos' y descubrir cómo herramientas como los Mapas de Karnaugh nos ayudan a visualizar y optimizar estas expresiones lógicas.

Minitérminos y Maxitérminos: Los Ladrillos de la Lógica Booleana

En el ámbito del Álgebra Booleana, los minitérminos y maxitérminos son expresiones canónicas que representan las salidas específicas de una función lógica para cada combinación posible de sus variables de entrada. Son la base sobre la cual se construyen todas las funciones booleanas, permitiendo una representación estandarizada y fácilmente analizable.

¿Qué es un Minitérmino?

Un minitérmino es un producto booleano (una operación AND) en el que cada una de las variables de una función lógica aparece una sola vez, ya sea en su forma directa (sin negar) o en su forma complementada (negada). La característica distintiva de un minitérmino es que su valor es '1' (verdadero) para exactamente una única combinación de las variables de entrada, y '0' (falso) para todas las demás combinaciones. Si una variable de entrada tiene un valor '1' en la combinación, aparece sin negar en el minitérmino; si tiene un valor '0', aparece negada.

Por ejemplo, para una función con dos variables A y B:

• Si A=0, B=0, el minitérmino es A̅B̅ (léase 'A negado AND B negado'). Este minitérmino es '1' solo cuando A y B son ambos '0'.
• Si A=0, B=1, el minitérmino es A̅B.
• Si A=1, B=0, el minitérmino es AB̅.
• Si A=1, B=1, el minitérmino es AB.

Los minitérminos se denotan comúnmente con la letra 'm' seguida de un subíndice decimal que corresponde al valor binario de la combinación de entrada. Por ejemplo, m₀ representa A̅B̅ (00₂), m₁ representa A̅B (01₂), m₂ representa AB̅ (10₂), y m₃ representa AB (11₂).

¿Qué es un Maxitérmino?

Por otro lado, un maxitérmino es una suma booleana (una operación OR) en la que cada una de las variables de una función lógica aparece una sola vez, ya sea en su forma directa o en su forma complementada. Los maxitérminos son el dual de los minitérminos. Un maxitérmino es '0' (falso) para exactamente una única combinación de las variables de entrada, y '1' (verdadero) para todas las demás combinaciones. Si una variable de entrada tiene un valor '0' en la combinación, aparece sin negar en el maxitérmino; si tiene un valor '1', aparece negada.

Volviendo al ejemplo de dos variables A y B:

• Si A=0, B=0, el maxitérmino es A+B (léase 'A OR B'). Este maxitérmino es '0' solo cuando A y B son ambos '0'.
• Si A=0, B=1, el maxitérmino es A+B̅.
• Si A=1, B=0, el maxitérmino es A̅+B.
• Si A=1, B=1, el maxitérmino es A̅+B̅.

Los maxitérminos se denotan con la letra 'M' seguida de un subíndice decimal, similar a los minitérminos.

Formas Canónicas: Suma de Productos y Producto de Sumas

Los minitérminos y maxitérminos son fundamentales para expresar funciones lógicas en sus formas canónicas. Una función lógica puede representarse de dos maneras principales:

• Suma de Productos (SOP): Una función expresada como una disyunción lógica (OR) de minitérminos. Esta forma se utiliza para representar las combinaciones de entrada para las cuales la función tiene una salida de '1'. La notación para una suma de minitérminos es Σm(índices de los minitérminos).
• Producto de Sumas (POS): Una función expresada como una conjunción lógica (AND) de maxitérminos. Esta forma se utiliza para representar las combinaciones de entrada para las cuales la función tiene una salida de '0'. La notación para un producto de maxitérminos es ΠM(índices de los maxitérminos).

Es importante destacar que cada minitérmino es el complemento de su maxitérmino correspondiente. Por ejemplo, el complemento de A̅B̅ (m₀) es A+B (M₀). Esta relación dual es muy útil en la simplificación y el diseño lógico.

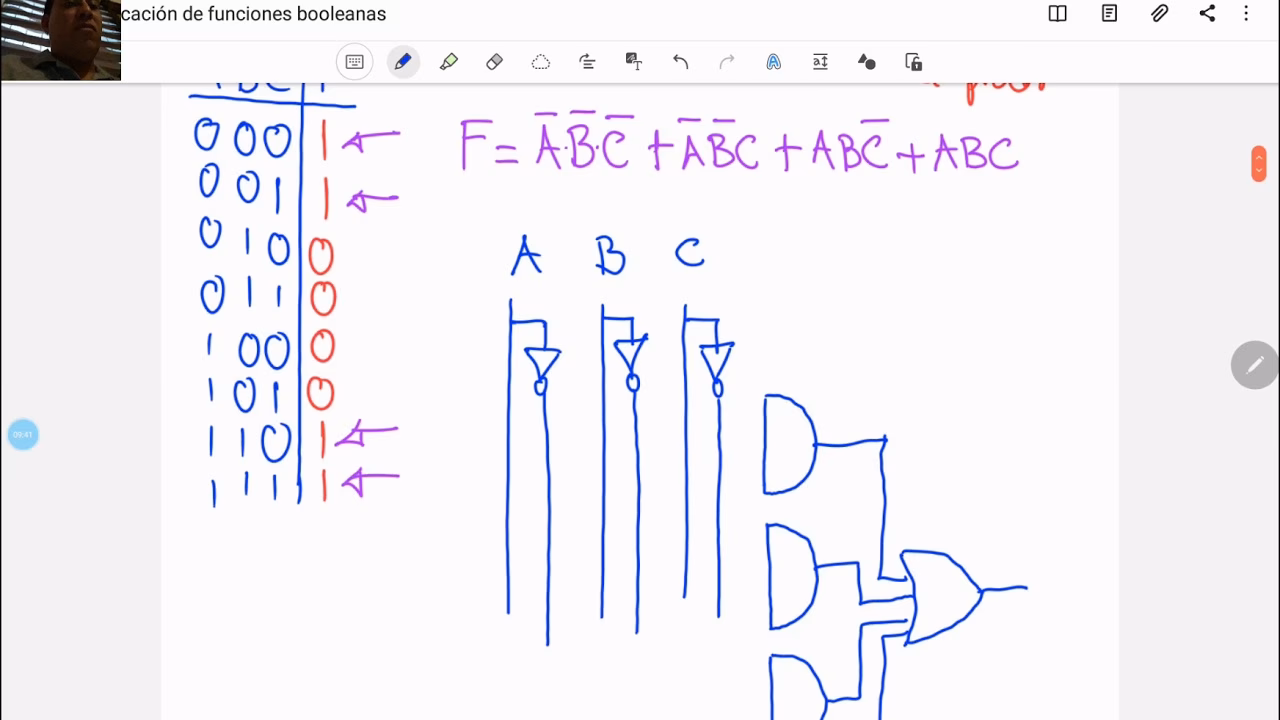

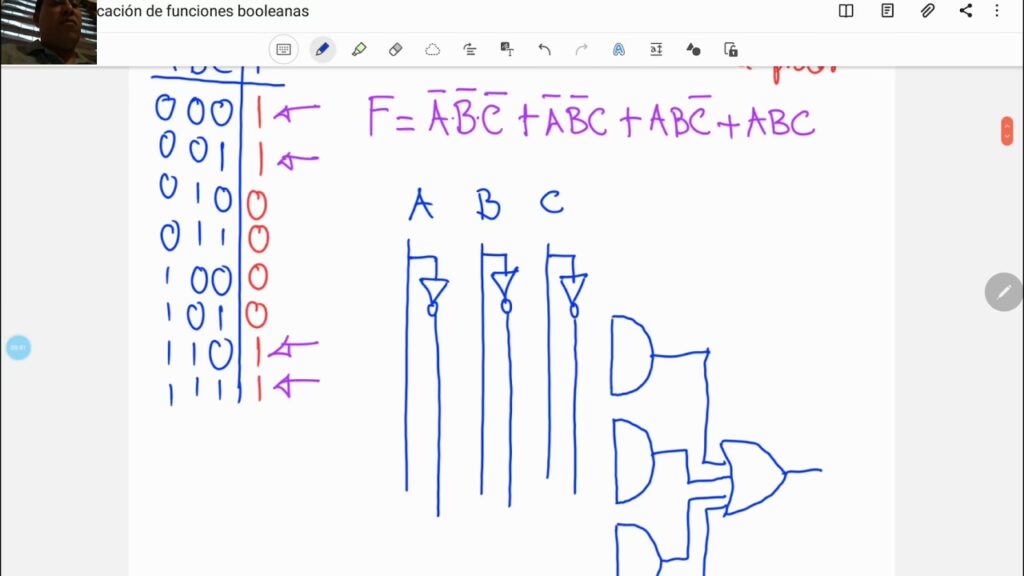

¿Cómo 'Sumar' Minitérminos? La Construcción de Funciones Lógicas

Cuando hablamos de 'sumar' minitérminos, nos referimos al proceso de construir una expresión booleana en su forma de Suma de Productos (SOP). Esta es la manera más directa de representar una función lógica a partir de su tabla de verdad, identificando todas las combinaciones de entrada que producen una salida de '1'.

Paso a Paso para 'Sumar' Minitérminos:

1. Identificar la Tabla de Verdad: Comienza con la tabla de verdad de la función lógica que deseas representar. Esta tabla enumera todas las posibles combinaciones de las variables de entrada y la salida correspondiente de la función.
2. Localizar las Salidas '1': Examina la columna de la salida de la función (F) en la tabla de verdad. Identifica todas las filas donde la salida F es igual a '1'.
3. Formar el Minitérmino para Cada '1': Para cada fila donde la salida es '1', construye el minitérmino correspondiente:
   • Si una variable de entrada en esa fila tiene un valor de '1', inclúyela en el minitérmino sin negar.
   • Si una variable de entrada en esa fila tiene un valor de '0', inclúyela en el minitérmino negada (con una barra encima).
   • Une estas variables con el operador AND.
4. 'Sumar' (OR) los Minitérminos: Una vez que hayas formado todos los minitérminos correspondientes a las salidas '1', combínalos utilizando el operador OR. El resultado será la expresión de la función en su forma canónica de Suma de Productos.

Ejemplo Práctico: Sumando Minitérminos

Consideremos una función F con tres variables de entrada (A, B, C) y la siguiente tabla de verdad:

Siguiendo los pasos:

1. Las filas con salida F='1' son: (0,0,1), (0,1,1), (1,0,0), (1,1,0).
2. Los minitérminos correspondientes son:
   • Para (0,0,1): A̅B̅C (m₁)
   • Para (0,1,1): A̅BC (m₃)
   • Para (1,0,0): AB̅C̅ (m₄)
   • Para (1,1,0): ABC̅ (m₆)
3. La función F en forma de Suma de Productos es la disyunción de estos minitérminos:

F(A,B,C) = A̅B̅C + A̅BC + AB̅C̅ + ABC̅

Esta expresión también se puede escribir en notación de sumatoria como: F(A,B,C) = Σm(1, 3, 4, 6).

Este método garantiza que la expresión lógica generada sea equivalente a la tabla de verdad original. Sin embargo, la expresión resultante puede no ser la más simple o eficiente. Aquí es donde entran en juego herramientas de simplificación como los Mapas de Karnaugh.

Mapas de Karnaugh: Visualizando y Simplificando Minitérminos

Una vez que hemos 'sumado' los minitérminos para obtener una expresión de Suma de Productos, el siguiente paso lógico, especialmente en el diseño de circuitos digitales, es simplificar esa expresión para reducir la cantidad de compuertas lógicas necesarias. Los Mapas de Karnaugh (o K-maps) son una herramienta gráfica poderosa y muy intuitiva para lograr esta minimización de funciones booleanas.

¿Qué es un Mapa de Karnaugh?

Un Mapa de Karnaugh es una disposición rectangular de celdas, donde cada celda representa un minitérmino específico de la función. El número de celdas en un K-map es igual al número total de minitérminos posibles para un número dado de variables (2^n, donde 'n' es el número de variables).

La Importancia de la Codificación Gray

La clave del poder de los K-maps reside en la forma en que se organizan las celdas. Las filas y columnas están etiquetadas de tal manera que, al moverse de una celda adyacente a otra (horizontal o verticalmente), solo cambia el valor de una y solo una variable booleana. Esta secuencia se conoce como código Gray. Esta propiedad es fundamental porque permite identificar visualmente grupos de minitérminos que pueden ser simplificados.

Representación de Minitérminos en el K-map

Para utilizar un K-map, se coloca un '1' en cada celda que corresponde a un minitérmino donde la función produce una salida '1'. Si la función produce un '0' o es un 'no importa' (don't care), se coloca un '0' o una 'X' respectivamente. El objetivo es luego agrupar los '1's adyacentes en potencias de dos (2, 4, 8, etc.) para formar términos simplificados.

Estructura de los Mapas de Karnaugh por Número de Variables:

K-map de 2 Variables (A, B)

Consta de 4 celdas, una para cada minitérmino. Las variables A y B se asignan a las filas y columnas. Por ejemplo, A puede etiquetar las filas (0 para A̅, 1 para A) y B las columnas (0 para B̅, 1 para B).

K-map de 3 Variables (A, B, C)

Contiene 8 celdas. La variable A se asigna a las dos filas, mientras que las variables B y C se asignan a las cuatro columnas. Es crucial que las etiquetas de las columnas (BC) sigan el código Gray (00, 01, 11, 10) para asegurar la adyacencia lógica.

Las etiquetas pueden ser los valores binarios (00, 01, 11, 10), o las expresiones de variables (B̅C̅, B̅C, BC, BC̅).

K-map de 4 Variables (A, B, C, D)

Con 16 celdas, este mapa es una cuadrícula de 4x4. Ambas, las filas (AB) y las columnas (CD), deben seguir el orden del código Gray (00, 01, 11, 10).

Note que las filas y columnas para AB y CD también siguen el orden Gray, lo que permite la adyacencia 'envolvente' (por ejemplo, la fila 00 es adyacente a la fila 10).

K-map de 5 Variables (A, B, C, D, E)

Para cinco variables, se utilizan convenientemente dos mapas de 16 celdas. Un mapa se asocia con E=0 (E̅) y el otro con E=1 (E). Las celdas correspondientes en ambos mapas se consideran adyacentes. Alternativamente, se puede subdividir cada celda de un K-map de 4 variables diagonalmente, con una mitad para E=0 y la otra para E=1.

El proceso de simplificación con K-maps, una vez colocados los minitérminos, implica identificar y agrupar los '1's adyacentes. Cada grupo representa un término simplificado, y la 'suma' (OR) de estos términos simplificados es la expresión booleana minimizada. Esta es la razón principal por la que los K-maps son tan valiosos: transforman una suma potencialmente larga de minitérminos en una expresión más concisa y eficiente para la implementación física en circuitos.

Preguntas Frecuentes sobre Minitérminos y Maxitérminos

¿Cuál es la diferencia fundamental entre un minitérmino y un maxitérmino?

La diferencia fundamental radica en su propósito y construcción. Un minitérmino es una expresión de producto (AND) que se hace '1' para una única combinación de entradas. Se usa para construir funciones en su forma de Suma de Productos (SOP), representando las condiciones donde la función es verdadera. Un maxitérmino, por otro lado, es una expresión de suma (OR) que se hace '0' para una única combinación de entradas. Se usa para construir funciones en su forma de Producto de Sumas (POS), representando las condiciones donde la función es falsa.

¿Por qué son importantes los minitérminos y maxitérminos?

Son importantes por varias razones:

• Representación Estándar: Permiten expresar cualquier función booleana en una forma canónica estandarizada, lo que facilita su análisis y comparación.
• Base para la Simplificación: Son el punto de partida para técnicas de simplificación de funciones lógicas, como los Mapas de Karnaugh o el método de Quine-McCluskey, lo que lleva a circuitos digitales más eficientes y económicos.
• Diseño de Circuitos: Al entender cómo una función se construye a partir de minitérminos (o maxitérminos), los ingenieros pueden diseñar circuitos lógicos que cumplan con los requisitos específicos de comportamiento.

¿Qué se entiende por 'forma canónica' en el contexto de minitérminos y maxitérminos?

Una forma canónica de una función booleana es una expresión en la que cada término contiene todas las variables de la función, ya sea en su forma directa o negada. La Suma de Productos (SOP) canónica es una suma de minitérminos. El Producto de Sumas (POS) canónico es un producto de maxitérminos. Estas formas son únicas para cada función y son útiles porque revelan directamente la tabla de verdad de la función.

¿Se pueden utilizar los Mapas de Karnaugh para simplificar expresiones de maxitérminos?

Sí, absolutamente. Aunque comúnmente se explican para la simplificación de Suma de Productos (agrupando los '1's), los Mapas de Karnaugh también pueden usarse para simplificar expresiones de Producto de Sumas. En este caso, en lugar de agrupar los '1's, se agrupan los '0's en el mapa. Cada grupo de '0's representa un maxitérmino simplificado, y la expresión final es el producto (AND) de estos maxitérminos simplificados. Esto es el dual del proceso de Suma de Productos.

Los minitérminos y maxitérminos son más que simples términos técnicos; son el alfabeto y las palabras con las que se escriben las operaciones lógicas de todos los sistemas digitales. Desde la forma en que una calculadora suma dos números hasta cómo un complejo procesador toma decisiones, la comprensión de estos conceptos es la clave para desentrañar el funcionamiento interno de la tecnología que nos rodea. La capacidad de 'sumar' minitérminos para construir funciones y luego simplificarlas con herramientas como los Mapas de Karnaugh es una habilidad fundamental en el diseño y análisis de la electrónica digital. Esperamos que este artículo haya iluminado estos conceptos esenciales, abriendo la puerta a una comprensión más profunda del fascinante mundo de la lógica booleana.
