Calculando el Volumen de una Cabeza Toriesférica

En el fascinante mundo del diseño de recipientes a presión, las cabezas toriesféricas son componentes esenciales. Sin embargo, a menudo surge una pregunta recurrente: ¿cómo se calcula con precisión su volumen y peso? Sorprendentemente, el código ASME BPVC no proporciona una guía paso a paso ni una ecuación única para esta tarea. Esto obliga a ingenieros y diseñadores a buscar soluciones por su cuenta. Afortunadamente, recursos como Wolfram MathWorld han sido fundamentales para desentrañar este enigma y desarrollar métodos de cálculo fiables. Este artículo profundiza en las complejidades de determinar el volumen interno y el peso de una cabeza toriesférica, explicando las ecuaciones que, aunque complejas, son vitales para una comprensión completa del diseño y la fabricación de estos componentes críticos.

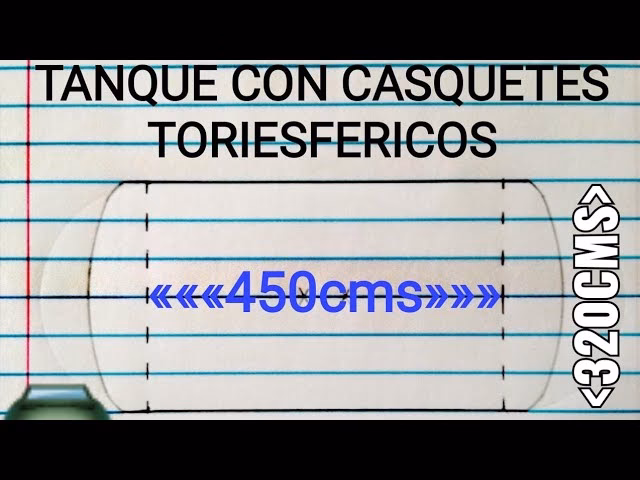

¿Qué es una Cabeza Toriesférica?

Antes de sumergirnos en los cálculos, es fundamental entender qué es exactamente una cabeza toriesférica. Según la definición de Wolfram MathWorld, una cúpula toriesférica, o cabeza toriesférica, es una superficie que se obtiene de la intersección de una cúpula esférica con un toro tangente. Para visualizarlo, imagine una sección de una esfera que se une suavemente a una sección de un toro (como una rosquilla). El radio de la esfera se conoce como el radio de la corona (R), mientras que el radio del toro se denomina radio del nudillo (a). Estas cabezas son ampliamente utilizadas en la construcción de recipientes a presión debido a su capacidad para soportar grandes fuerzas internas y externas de manera eficiente.

Volumen Interno de una Cabeza Toriesférica

El cálculo del volumen interno de una cabeza toriesférica puede parecer desalentador al principio debido a la complejidad de su geometría. Sin embargo, al desglosar las ecuaciones, el proceso se vuelve más manejable. El volumen total interno de una cabeza toriesférica se compone de dos partes principales: el volumen de la porción esférica y toroidal (V_cabeza) y el volumen de la brida recta (V_brida).

Volumen de la Porción Esférica y Toroidal (Vcabeza)

La ecuación para encontrar el volumen de la porción principal de la cabeza (V_cabeza), tal como se deriva de Wolfram MathWorld, es la siguiente:

Para utilizar esta ecuación, primero necesitamos determinar la altura de la cabeza (h). La altura de la cabeza se calcula con la siguiente fórmula:

Donde:

• R: es el radio de la corona, también conocido como la variable 'L' en el código ASME BPVC Sección VIII División 1. Representa el radio de la parte esférica de la cabeza.
• h: es la altura de la cabeza, un valor calculado a partir de los otros parámetros geométricos.
• a: es el radio del nudillo, o la variable 'r' en el código ASME BPVC Sección VIII División 1. Este es el radio de la sección toroidal que conecta la parte esférica con la brida recta.
• c: es la distancia desde el centro de la cabeza hasta el centro del radio del nudillo. Se calcula como (D / 2 - r), donde D es el diámetro interno de la cabeza y r es el radio interno del nudillo.

Volumen de la Brida Recta (Vbrida)

La ecuación anterior (V_cabeza) no considera la brida recta de la cabeza. La brida recta es una sección cilíndrica corta que permite la soldadura de la cabeza al cuerpo del recipiente. Su volumen (V_brida) se calcula como el volumen de un cilindro simple:

Donde:

• D: es el diámetro interno de la cabeza.
• b: es la altura de la brida recta.

Volumen Total Interno

Una vez que hemos calculado ambas partes, el volumen total interno de la cabeza (V_{total-interno}) es simplemente la suma de V_cabeza y V_brida:

Este volumen es crucial para determinar la capacidad de almacenamiento del recipiente o el volumen de fluido que puede contener.

Cálculo del Peso de una Cabeza Toriesférica

Para calcular el peso de una cabeza toriesférica, no solo necesitamos el volumen interno, sino también el volumen total externo. Esto nos permitirá determinar el volumen del material sólido que compone la cabeza. El proceso es similar al cálculo del volumen interno, pero utilizando las dimensiones externas de la cabeza.

Volumen Total Externo

Para obtener el volumen total externo, aplicamos las mismas ecuaciones (1) a (4) mencionadas anteriormente, pero sustituyendo las dimensiones internas por las dimensiones externas. Las dimensiones externas se obtienen sumando el espesor de la cabeza (t) a las dimensiones internas relevantes.

Así, las nuevas variables para el cálculo externo serán:

• R_o (radio de la corona externo) = R + t
• a_o (radio del nudillo externo) = a + t
• D_o (diámetro externo) = D + 2t
• h_o (altura de la cabeza externa): se calcula con R_o y a_o.

La ecuación para la altura de la cabeza externa (h_o) es:

Donde c_o se calcula de manera análoga a c, pero con D_o y a_o.

El volumen de la porción externa de la cabeza (V_{cabeza-externa}) es:

Y el volumen de la brida recta externa (V_{brida-externa}) es:

Finalmente, el volumen total externo (V_{total-externo}) es:

Cálculo del Peso

Una vez que tenemos el volumen total externo y el volumen total interno, el volumen del material de la cabeza (V_material) se obtiene restando el volumen interno del volumen externo:

Con el volumen del material, el peso (Wg) se puede encontrar fácilmente multiplicando este resultado por la densidad del material (densidad):

La densidad del material es un parámetro crítico y se puede encontrar en tablas de materiales estándar, como las proporcionadas en la Sección II del código ASME BPVC. Contar con una base de datos de materiales es invaluable para este paso.

Verificación del Cálculo

Para asegurar la precisión de estas ecuaciones, es fundamental realizar una verificación. Una de las formas más efectivas es comparar los resultados obtenidos con los de un software de Diseño Asistido por Computadora (CAD), como AutoCAD. Consideremos el siguiente ejemplo práctico para ilustrar el proceso y validar las fórmulas:

Parámetros de entrada:

• R (radio interno de la corona) = 1000 mm
• a (radio interno del nudillo) = 150 mm
• c (distancia del centro de la cabeza al centro del radio del nudillo) = 350 mm
• t (espesor de la placa) = 40 mm
• b (altura de la brida recta) = 60 mm
• densidad del material = 8000 kg/m³

A partir de estos valores, podemos deducir que si c = 350 mm y a = 150 mm, entonces el diámetro interno (D) es de 1000 mm (D = 2 * (c + a)).

Resultados del Cálculo Manual (usando las ecuaciones 1 a 9):

Aplicando las fórmulas detalladas, obtenemos los siguientes valores:

• V_{total-interno} = 168354363.656 mm³
• V_{total-externo} = 223187593.836 mm³
• Wg (peso) = 438.67 kg

Comparación con Software CAD:

Al introducir los mismos parámetros en un software CAD como AutoCAD 2016, los resultados obtenidos son idénticos a los cálculos manuales. Esta concordancia es una validación robusta de la corrección de las ecuaciones y el método propuesto. La capacidad de replicar los resultados de un software CAD profesional resalta la fiabilidad de este enfoque para determinar el volumen y el peso de las cabezas toriesféricas.

Uso en Módulos de Diseño (Shell & Head Design)

Para aquellos que utilizan módulos de software especializados como el 'Shell & Head Design', el peso de la cabeza toriesférica es un dato que se suele mostrar en el resumen general del diseño. Sin embargo, debido a que el cálculo implica múltiples pasos y no es un requisito explícito del código ASME BPVC Sección VIII División 1, es común que el desglose detallado de las ecuaciones no se muestre directamente en la página de resultados del software. En su lugar, el usuario puede encontrar un enlace a artículos explicativos como este, en caso de que necesite verificar la metodología o simplemente comprender cómo se llegó a ese valor.

La razón principal de esta aproximación es la facilidad con la que se puede obtener el volumen y el peso utilizando cualquier software CAD moderno. Muchos usuarios de software de diseño simplemente cargarán el modelo y obtendrán el valor de forma automática, sin la necesidad de un desglose manual. No obstante, para aquellos que desean una comprensión más profunda o necesitan validar los resultados, conocer las ecuaciones subyacentes es invaluable. Si la demanda para mostrar los pasos de cálculo directamente en el software aumentara, es posible que se considerara su inclusión en futuras actualizaciones, demostrando la importancia de la comunidad de usuarios en el desarrollo de herramientas de ingeniería.

Preguntas Frecuentes (FAQ)

¿Por qué el código ASME BPVC no proporciona una ecuación directa para el volumen de la cabeza toriesférica?

El código ASME BPVC se enfoca principalmente en los requisitos de diseño para asegurar la seguridad y la integridad de los recipientes a presión, como los espesores mínimos y las tensiones admisibles. El cálculo exacto del volumen interno o el peso total de una cabeza no es un requisito directo para la certificación de seguridad del recipiente, ya que otros parámetros son más críticos para la resistencia estructural. Además, la complejidad geométrica de las cabezas toriesféricas hace que una ecuación simple sea difícil de formular y, con la proliferación de software CAD, se considera que el cálculo de volumen es una tarea trivial para estas herramientas.

¿Es realmente necesario calcular el volumen y el peso de una cabeza toriesférica?

Aunque no sea un requisito directo del código ASME para la certificación, el cálculo del volumen y el peso es crucial para varios aspectos del diseño y la operación de un recipiente a presión. El volumen interno es fundamental para determinar la capacidad de almacenamiento del recipiente. El peso total del recipiente, incluyendo sus componentes como las cabezas, es vital para el diseño de los soportes estructurales, la selección de grúas para el transporte e instalación, y para cálculos de costos de material. También es importante para análisis de vibraciones y estabilidad sísmica.

¿Qué sucede si no considero la brida recta en el cálculo del volumen?

No considerar la brida recta resultaría en un volumen interno y externo subestimado. Aunque la brida recta es relativamente corta en comparación con el resto de la cabeza, su volumen es significativo y debe incluirse para obtener una medida precisa. Ignorarla podría llevar a errores en la capacidad de llenado del recipiente o en la estimación del peso del material, lo que podría afectar el diseño de los soportes o el transporte.

¿Dónde puedo encontrar la densidad del material para calcular el peso?

La densidad de los materiales utilizados en la fabricación de recipientes a presión se encuentra en las tablas de propiedades de materiales de las normas pertinentes, como la Sección II del código ASME BPVC (Materiales). También existen bases de datos de materiales en línea o módulos dentro de software de diseño de ingeniería que proporcionan estos valores. Es vital utilizar la densidad correcta para el material específico de la cabeza para obtener un cálculo de peso preciso.

¿Qué tan preciso es el método de cálculo manual comparado con el software CAD?

Como se demostró en la sección de verificación, el método de cálculo manual, cuando se aplican las ecuaciones correctamente, es extremadamente preciso y arroja resultados idénticos a los de software CAD de alta gama. La diferencia radica en la conveniencia; el software CAD automatiza el proceso, mientras que el cálculo manual requiere una comprensión detallada de las fórmulas y una ejecución cuidadosa. Ambos métodos son válidos para obtener resultados precisos.

¿Existen otros tipos de cabezas para recipientes a presión?

Sí, además de las cabezas toriesféricas, existen otros tipos comunes, cada una con sus propias características geométricas y aplicaciones. Las más comunes incluyen: cabezas semielípticas (comúnmente 2:1), que ofrecen una distribución de tensión más uniforme que las toriesféricas en algunas aplicaciones; cabezas semiesféricas, que son las más resistentes a la presión y tienen la menor altura; y cabezas planas, utilizadas para presiones muy bajas o como tapas de inspección. La elección del tipo de cabeza depende de la presión de diseño, el diámetro del recipiente, los requisitos de espacio y consideraciones de fabricación.
