¿Cómo Calcular el Acero para una Viga?

El diseño de estructuras de concreto armado es una ciencia que combina la resistencia de dos materiales fundamentales: el concreto, excelente a compresión, y el acero, insuperable a tracción. Cuando hablamos de vigas, elementos horizontales esenciales que soportan cargas y las transfieren a columnas o muros, la correcta dosificación y colocación del acero es absolutamente crítica para garantizar la seguridad y funcionalidad de cualquier edificación. Pero, ¿cómo se determina la cantidad exacta de acero necesaria para una viga? Este proceso, lejos de ser una simple fórmula, implica una comprensión profunda de la mecánica estructural, las propiedades de los materiales y el cumplimiento de normativas de diseño.

Entender cómo calcular el acero para una viga no solo es fundamental para ingenieros y constructores, sino también para cualquier persona interesada en la seguridad y el correcto funcionamiento de las edificaciones. Una viga mal calculada puede llevar a fallas estructurales catastróficas, mientras que un exceso de acero, aunque aparentemente más seguro, puede resultar antieconómico y, en algunos casos, incluso perjudicial para la ductilidad de la estructura. Acompáñanos en este recorrido para desentrañar los misterios de la cuantificación del acero en vigas, desde los conceptos básicos hasta la complejidad de las normativas de diseño.

¿Qué es una Viga y por qué Necesita Acero?

Una viga es un elemento estructural lineal que se diseña principalmente para resistir cargas transversales aplicadas a lo largo de su longitud, lo que genera momentos de flexión y fuerzas cortantes. Pensemos en un puente o en el techo de una casa: las cargas que actúan sobre ellos son transferidas a las vigas, que a su vez las dirigen hacia los soportes verticales. El concreto es un material excepcional para resistir la compresión, es decir, las fuerzas que tienden a aplastarlo. Sin embargo, su capacidad para resistir la tracción (fuerzas que tienden a estirarlo o rasgarlo) es muy limitada, casi despreciable en términos de diseño estructural.

Aquí es donde entra en juego el acero de refuerzo, comúnmente conocido como varilla o rebar. El acero es un material con una alta resistencia a la tracción y una excelente ductilidad, lo que significa que puede deformarse considerablemente antes de fallar. Al embeber varillas de acero dentro del concreto en las zonas donde se esperan fuerzas de tracción, creamos un material compuesto, el concreto armado, que aprovecha las fortalezas de ambos. El concreto resiste las compresiones en la parte superior de la viga (en el caso de flexión positiva), mientras que el acero absorbe las tracciones en la parte inferior, trabajando juntos para soportar eficazmente las cargas.

Conceptos Clave en el Cálculo del Acero

Para abordar el cálculo del acero en una viga, es esencial familiarizarse con algunos términos y conceptos fundamentales:

Área de Acero (As)

Es la sección transversal total de las barras de acero longitudinales que se colocan en la viga para resistir la flexión. Se mide típicamente en centímetros cuadrados (cm²) o pulgadas cuadradas (in²). Este es el valor que el ingeniero busca determinar para asegurar que la viga tenga suficiente resistencia a la tracción.

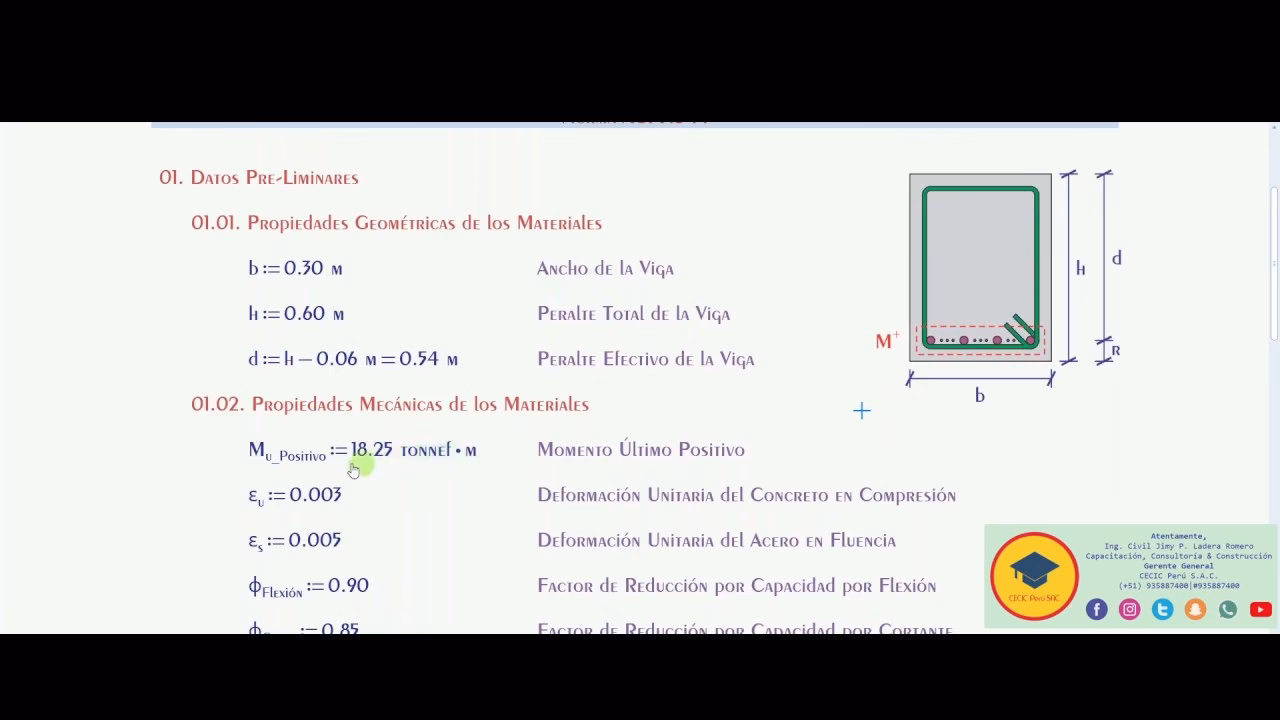

Cuantía de Acero (ρ)

La cuantía de acero es una relación adimensional que expresa el porcentaje de área de acero respecto al área efectiva de la sección de concreto. Es un indicador de qué tan 'reforzada' está una viga. La fórmula para calcular la cuantía (ρ) es simple:

Donde:

• A_s: Área de acero requerida (cm² o in²).
• b: Ancho de la viga (cm o in).
• d: Peralte efectivo de la viga (cm o in).

Esta cuantía debe estar dentro de ciertos límites establecidos por los códigos de diseño para garantizar la ductilidad y evitar la falla frágil del elemento.

Ancho de la Viga (b)

Es la dimensión horizontal de la sección transversal de la viga. Se considera en el cálculo para determinar el área efectiva de concreto que interactúa con el acero.

Peralte Efectivo (d)

Es la distancia desde la fibra extrema a compresión del concreto hasta el centroide del área de acero a tracción. Es crucial distinguirlo del peralte total (altura total de la viga), ya que el peralte efectivo es la distancia que realmente participa en la resistencia a la flexión. Un correcto peralte efectivo asegura el adecuado brazo de palanca para las fuerzas internas.

Resistencia a la Compresión del Concreto (f'c)

Es la resistencia característica del concreto a la compresión, medida típicamente a los 28 días. Se expresa en kilogramos por centímetro cuadrado (kg/cm²) o libras por pulgada cuadrada (psi). Un concreto de mayor f'c puede resistir mayores esfuerzos de compresión.

Resistencia a la Fluencia del Acero (fy)

Es el esfuerzo al cual el acero comienza a deformarse plásticamente (fluir). Se mide en kg/cm² o psi. El acero de refuerzo comúnmente utilizado tiene un f_y de 4200 kg/cm² (60,000 psi).

El Proceso de Cálculo del Acero para Vigas

El cálculo del acero para una viga es un proceso iterativo y complejo que se basa en los principios de la mecánica de materiales y las normativas de diseño estructural (como el ACI 318 en Estados Unidos y gran parte de América Latina, Eurocódigos en Europa, o normativas locales específicas). No existe una única “fórmula” simple para el área de acero (A_s) que no dependa de las cargas, las dimensiones de la viga y las propiedades de los materiales.

1. Determinación de Cargas y Momentos

El primer paso es identificar y cuantificar todas las cargas que la viga deberá soportar. Esto incluye:

• Cargas Muertas (CM): Peso propio de la viga, losa, acabados, muros permanentes, etc.
• Cargas Vivas (CV): Peso de personas, mobiliario, equipos móviles, etc., que pueden variar.
• Otras Cargas: Sismo, viento, nieve, empuje de tierras, etc., dependiendo de la ubicación y el tipo de estructura.

Una vez que se tienen las cargas, se utilizan métodos de análisis estructural (como el método de las fuerzas, el método de las deformaciones, o software especializado) para determinar los diagramas de momentos flectores y fuerzas cortantes máximos a lo largo de la viga. Estos valores son cruciales, ya que el diseño del acero se basa en la capacidad de la viga para resistir estos esfuerzos.

2. Diseño por Flexión (Cálculo de As)

El diseño por flexión es el proceso principal para determinar el área de acero longitudinal (A_s) necesaria. Se parte del momento flector último (M_u), que es el momento máximo de diseño obtenido de las cargas mayoradas según las combinaciones de carga de la normativa. La idea es que la resistencia nominal a flexión de la sección (φM_n) sea mayor o igual al momento último (M_u).

La resistencia nominal a flexión (M_n) de una sección de concreto armado se calcula basándose en el equilibrio de fuerzas internas (compresión en el concreto y tracción en el acero) y la compatibilidad de deformaciones. Para una viga rectangular simple, la ecuación se deriva de:

M_n = A_s · f_y · (d - a/2)

Donde 'a' es la profundidad del bloque equivalente de esfuerzos de compresión en el concreto, que a su vez depende de A_s, b, f'c y f_y. Como se puede ver, A_s está implícito en la ecuación, lo que hace que el cálculo sea iterativo o requiera la resolución de una ecuación cuadrática. Los códigos de diseño proporcionan factores de reducción de resistencia (φ) para considerar las incertidumbres en los materiales y la construcción.

Es fundamental que la sección sea subreforzada, lo que significa que el acero fluya antes de que el concreto falle por compresión. Esto asegura una falla dúctil, con avisos previos de deformaciones excesivas, en lugar de una falla frágil y repentina. Los códigos establecen cuantías de acero mínimas y máximas para garantizar este comportamiento y evitar problemas como la retracción del concreto o el agrietamiento excesivo.

3. Diseño por Cortante (Cálculo de Estribos)

Además del acero longitudinal para flexión, las vigas requieren refuerzo transversal, conocido como estribos o flejes. Estos elementos son fundamentales para resistir las fuerzas cortantes y para confinar el concreto, mejorando su capacidad a compresión y la ductilidad de la viga. La separación y el diámetro de los estribos se calculan en función de la fuerza cortante última (V_u) y la resistencia a cortante del concreto (V_c).

Los estribos también cumplen funciones importantes como:

• Sostener el acero longitudinal en su posición durante el vaciado del concreto.
• Evitar el pandeo de las barras longitudinales de compresión.
• Mejorar el comportamiento sísmico de la viga.

Factores que Influyen en la Cantidad de Acero

La cantidad de acero requerida en una viga no es arbitraria y depende de múltiples factores interrelacionados:

• Magnitud de las Cargas: A mayores cargas (muertas, vivas, sísmicas), mayores serán los momentos y cortantes, y por ende, mayor la cantidad de acero necesaria.
• Longitud del Tramo (Luz): Vigas con tramos más largos experimentan mayores momentos flectores, requiriendo más acero longitudinal.
• Dimensiones de la Sección (b y h): Un peralte (altura) mayor de la viga permite un mejor brazo de palanca para el acero, lo que puede reducir la cantidad de A_s requerida. Un ancho adecuado es necesario para alojar las varillas y permitir un buen recubrimiento.
• Resistencia del Concreto (f'c): Un concreto de mayor resistencia puede soportar mayores esfuerzos de compresión, lo que influye en la profundidad del bloque de compresión y, por ende, en la eficiencia del acero.
• Resistencia del Acero (f_y): Un acero con mayor f_y puede resistir mayores esfuerzos de tracción, lo que teóricamente podría reducir el A_s necesario, aunque hay límites en su uso para mantener la ductilidad.
• Condiciones de Apoyo: Una viga simplemente apoyada (extremos libres de rotación) tendrá un patrón de momentos diferente a una viga continua o empotrada, lo que afectará la distribución y cantidad del acero.
• Normativas y Códigos de Diseño: Establecen requisitos mínimos y máximos para el acero, factores de seguridad, consideraciones sísmicas y detalles de refuerzo que deben cumplirse estrictamente.

Tabla Comparativa Ilustrativa: Cantidad de Acero Aproximada

Es importante recalcar que la siguiente tabla es meramente ilustrativa y no debe usarse para el diseño real. Los cálculos exactos deben ser realizados por un ingeniero estructural calificado. Muestra cómo diferentes condiciones podrían influir en la configuración del acero.

La Importancia del Ingeniero Estructural

Aunque hemos desglosado los conceptos y el proceso general, es crucial reiterar que el cálculo y diseño del acero para vigas es una tarea compleja que requiere el conocimiento y la experiencia de un ingeniero estructural calificado. Un software de diseño estructural, si bien es una herramienta poderosa, no reemplaza el criterio del ingeniero. Los códigos de diseño son documentos extensos y detallados que requieren interpretación y aplicación correcta. Errores en el cálculo pueden tener consecuencias graves, desde fisuras y deflexiones excesivas hasta el colapso de la estructura.

El ingeniero no solo calcula las cantidades, sino que también decide la disposición óptima de las varillas (longitud de desarrollo, traslapes, separación mínima y máxima), el recubrimiento adecuado para proteger el acero de la corrosión y el fuego, y considera los efectos de largo plazo como la fluencia lenta del concreto y la retracción. Su expertise asegura que la viga no solo sea resistente, sino también durable, económica y con un comportamiento sísmico adecuado, si aplica.

Preguntas Frecuentes (FAQ)

A continuación, respondemos algunas de las preguntas más comunes sobre el cálculo del acero en vigas:

¿Por qué es importante calcular el acero con precisión?

Calcular el acero con precisión es vital para la seguridad estructural, la economía del proyecto y la durabilidad de la edificación. Un cálculo deficiente puede resultar en fallas catastróficas, deformaciones excesivas, fisuraciones inaceptables o, por el contrario, un sobrecosto innecesario debido al uso excesivo de material.

¿Puedo calcular el acero de una viga por mi cuenta si no soy ingeniero?

Rotundamente no. Si bien los principios básicos pueden parecer accesibles, el diseño de elementos estructurales como las vigas implica un profundo conocimiento de normativas, análisis de cargas, comportamiento de materiales bajo diferentes condiciones (sismo, viento, fuego) y consideraciones de ductilidad. Intentar hacerlo sin la capacitación adecuada pone en riesgo la vida de las personas y la integridad de la propiedad. Siempre debe ser realizado por un ingeniero estructural colegiado.

¿Qué normativas rigen el cálculo del acero en vigas?

Las normativas varían según el país o la región. Algunas de las más influyentes a nivel global incluyen el Código de Concreto Reforzado del American Concrete Institute (ACI 318), los Eurocódigos (especialmente el Eurocódigo 2 para el diseño de estructuras de concreto), y normativas nacionales como la NTE E.060 en Perú, el RCDF en México, o la NSR-10 en Colombia. Estas normativas establecen los requisitos mínimos y las metodologías de diseño.

¿Qué sucede si se usa muy poco o demasiado acero en una viga?

• Muy poco acero: La viga no tendrá la resistencia suficiente para soportar las cargas de diseño, lo que puede llevar a una falla por tracción del acero, fisuras excesivas, deflexiones inaceptables y, en el peor de los casos, el colapso de la estructura.
• Demasiado acero (viga sobre-reforzada): Aunque parezca contraintuitivo, un exceso de acero puede ser perjudicial. Si hay demasiado acero, la viga podría fallar de manera frágil por compresión del concreto antes de que el acero tenga la oportunidad de fluir. Esto significa que la falla ocurriría de forma repentina, sin previo aviso de deformaciones, lo cual es muy peligroso. Además, es antieconómico.

¿Qué es el recubrimiento de concreto y por qué es importante?

El recubrimiento de concreto es la distancia entre la superficie exterior de la barra de acero y la cara más cercana del concreto. Es fundamental por varias razones:

• Protección contra la corrosión: El concreto protege el acero de la humedad, el oxígeno y los agentes químicos que podrían causar oxidación y deterioro del acero.
• Protección contra el fuego: Una capa adecuada de concreto ayuda a aislar el acero de las altas temperaturas en caso de incendio, retrasando la pérdida de resistencia.
• Adherencia: Proporciona la masa de concreto necesaria para garantizar una buena adherencia entre el acero y el concreto, permitiendo que trabajen juntos como un solo material.

Las normativas especifican el recubrimiento mínimo requerido según el ambiente de exposición y el tipo de elemento estructural.

Conclusión

El cálculo del acero para una viga es un pilar fundamental en la ingeniería estructural. Va más allá de la aplicación de una simple fórmula; es un proceso que integra el conocimiento de las cargas, el comportamiento de los materiales y el estricto cumplimiento de las normativas de diseño. La determinación precisa del área de acero longitudinal y del refuerzo transversal (estribos) es indispensable para asegurar que una viga no solo resista las cargas a las que será sometida, sino que también exhiba un comportamiento dúctil ante eventos extremos como sismos, brindando así seguridad y confianza a lo largo de la vida útil de la estructura. La inversión en un diseño profesional es, sin duda, la mejor garantía para la estabilidad y durabilidad de cualquier construcción.
