Flujo Gradualmente Variado: Análisis y Métodos

En el vasto campo de la ingeniería hidráulica, comprender el comportamiento del agua en canales abiertos es fundamental para el diseño y la gestión eficiente de infraestructuras como sistemas de riego, canales de drenaje y ríos. Uno de los fenómenos más comunes y a la vez complejos de estudiar es el flujo gradualmente variado. Este tipo de flujo, que difiere significativamente del flujo uniforme y del flujo rápidamente variado, es crucial para predecir cómo el nivel del agua cambia a lo largo de un canal bajo diversas condiciones. Acompáñenos en este recorrido para desentrañar los secretos del flujo gradualmente variado, sus causas, características y los métodos analíticos que permiten a los ingenieros predecir su comportamiento.

El estudio del flujo gradualmente variado no solo es un ejercicio académico, sino una herramienta práctica indispensable para resolver problemas reales, como el diseño de transiciones en canales, la ubicación de estructuras hidráulicas o la predicción de inundaciones. A través de este artículo, exploraremos en detalle qué es este flujo, cómo se diferencia de otros tipos, y nos adentraremos en las metodologías clásicas, como los métodos de Bakhmeteff y Bresse, que han sido pilares en su análisis. Además, abordaremos el significado de la pendiente del canal, S0, un parámetro fundamental en la caracterización de cualquier flujo en superficie libre.

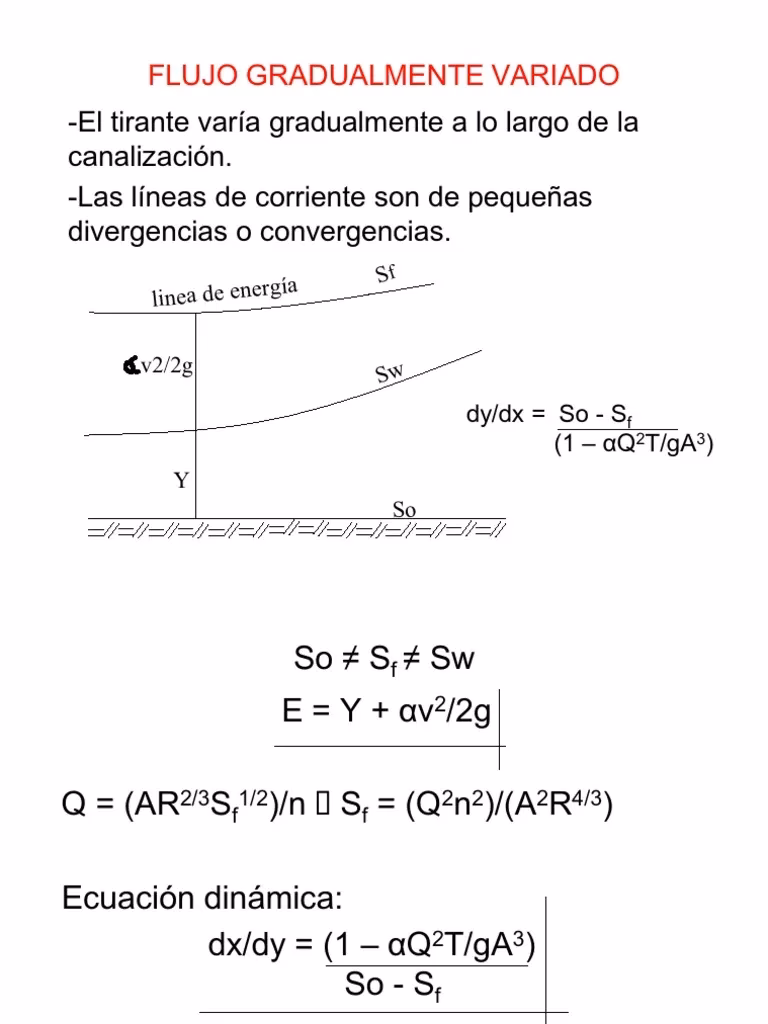

¿Qué es el Flujo Gradualmente Variado (FGV)?

El flujo gradualmente variado es un tipo de flujo en canales abiertos donde la profundidad del agua, conocida como tirante, cambia de manera gradual a lo largo de la longitud del canal. A diferencia del flujo uniforme, donde el tirante y la velocidad promedio permanecen constantes, en el FGV, estas propiedades varían, pero de forma tan lenta que las líneas de corriente pueden considerarse prácticamente rectas y paralelas al fondo del canal. Esta característica implica que la distribución de presiones en cualquier sección transversal es hidrostática, simplificando significativamente su análisis en comparación con el flujo rápidamente variado.

La premisa fundamental del FGV es que, aunque el tirante cambia, el caudal (gasto) que atraviesa el canal permanece constante en todas las secciones. Esta suposición es clave para el desarrollo de las ecuaciones que describen este tipo de flujo. La variación gradual del tirante es lo que da origen a los conocidos perfiles de flujo, también llamados curvas de remanso, que son representaciones gráficas de cómo la profundidad del agua cambia a lo largo del canal.

Causas del Flujo Gradualmente Variado

El flujo gradualmente variado puede ser provocado por una variedad de factores que alteran las condiciones de flujo uniforme en un canal. Estas causas incluyen:

• Cambios en la sección geométrica del canal: Una ampliación o contracción del ancho o la forma del canal forzará al flujo a adaptarse, cambiando su profundidad.
• Cambios de pendiente del fondo del canal: Una transición de una pendiente suave a una pronunciada, o viceversa, alterará el régimen de flujo y, por ende, el tirante.
• Cambios en la rugosidad de las paredes o el fondo del canal: Una variación en el material del canal (por ejemplo, de concreto liso a tierra rugosa) modificará la resistencia al flujo, afectando la profundidad.
• Obstrucciones a lo largo del canal: Presas, compuertas, vertederos o cualquier otro tipo de estructura que restrinja el flujo causará un cambio gradual en el tirante aguas arriba o aguas abajo.
• Condiciones de control en los extremos del canal: La profundidad en la entrada o salida de un canal (determinada por un embalse, una caída libre, o la conexión con otro cuerpo de agua) puede imponer una condición de frontera que genere un perfil de flujo gradualmente variado.

Flujo Gradualmente Variado vs. Flujo Espacialmente Variado

Es importante distinguir el flujo gradualmente variado del flujo espacialmente variado. Aunque ambos implican una variación a lo largo del canal, la diferencia crucial radica en el caudal. En el flujo gradualmente variado, el gasto es constante a lo largo del canal. Sin embargo, en el flujo espacialmente variado, el gasto (caudal) varía a lo largo de la longitud del canal debido a la adición o sustracción de agua en diferentes puntos. Un ejemplo común de flujo espacialmente variado es un canal lateral que recibe escorrentía o un canal con tomas de agua a lo largo de su recorrido. Cuando el texto fuente menciona “flujo con caudal unitario de aporte”, se refiere precisamente a esta característica del flujo espacialmente variado, donde el caudal va incrementándose o disminuyendo según las condiciones, lo que lo distingue fundamentalmente del FGV clásico.

Métodos para el Análisis del Flujo Gradualmente Variado

La determinación del perfil de flujo o curva de remanso en un canal con flujo gradualmente variado es una tarea compleja que generalmente requiere la integración de una ecuación diferencial. Debido a la naturaleza no lineal de esta ecuación, su solución analítica es difícil, y a menudo se recurre a métodos numéricos o a simplificaciones. Dos de los métodos históricos más influyentes son el método de Bakhmeteff y el método de Bresse.

El Método de Bakhmeteff

El método de Bakhmeteff es una técnica de integración directa utilizada para determinar el perfil de flujo o curva de remanso en canales con flujo gradualmente variado. Este método, desarrollado por Boris A. Bakhmeteff, se basa en la integración de la ecuación diferencial del flujo gradualmente variado, que describe la relación entre el cambio de tirante con respecto a la longitud del canal y las propiedades hidráulicas del flujo. Bakhmeteff introdujo el concepto de una 'función de flujo variado' que permitía tabular los resultados de la integración para diferentes condiciones de canal, facilitando así los cálculos manuales antes de la era de la computación.

La fortaleza de este método radica en su capacidad para manejar la complejidad de la ecuación diferencial, aunque su aplicación manual puede ser laboriosa. Sin embargo, su desarrollo fue un hito importante, ya que proporcionó una de las primeras herramientas sistemáticas para el diseño y análisis de perfiles de flujo en canales no prismáticos o con cambios de pendiente y rugosidad.

El Método de Bresse

El método de Bresse, en el contexto de la hidráulica de canales abiertos, representa una simplificación del problema de la integración de la ecuación del flujo gradualmente variado. A diferencia de las complejas ecuaciones de Navier-Bresse utilizadas en mecánica de sólidos (que son un tema completamente distinto y no relevante para este contexto), el método de Bresse aplicado a la hidráulica se enfoca en simplificar la integración matemática asumiendo condiciones muy específicas: se aplica a una sección rectangular ancha y constante, y utiliza la fórmula de Chezy para la resistencia al flujo.

Esta simplificación permite obtener soluciones analíticas más sencillas para ciertos perfiles de flujo, especialmente en canales con poca profundidad y gran ancho, donde la influencia de las paredes laterales es mínima. Aunque menos general que el método de Bakhmeteff, el método de Bresse es valioso por su simplicidad y por proporcionar una comprensión fundamental de cómo se desarrollan los perfiles de flujo bajo ciertas condiciones idealizadas. Es particularmente útil para análisis preliminares o para entender el comportamiento cualitativo del flujo.

Comparación de Métodos: Bakhmeteff vs. Bresse

Para comprender mejor las diferencias y aplicaciones de estos dos métodos históricos, es útil compararlos:

Ambos métodos, aunque menos utilizados para cálculos detallados hoy en día debido al avance de los programas de simulación numérica (como HEC-RAS), siguen siendo fundamentales para comprender los principios subyacentes del flujo gradualmente variado y la base teórica de los modelos computacionales modernos.

La Importancia de S0 en Hidráulica

En el estudio de los canales abiertos, S0 (ese sub-cero) es un parámetro fundamental que representa la pendiente del fondo del canal. Esta pendiente es un factor crítico que influye directamente en la velocidad y la profundidad del flujo, así como en la clasificación de los regímenes de flujo. La pendiente S0 se define como la caída vertical por unidad de longitud horizontal del fondo del canal.

• S0 > 0: Pendiente Favorable o Positiva. Es el caso más común en canales de drenaje o ríos, donde el fondo del canal desciende en la dirección del flujo. Esto significa que el agua fluye 'cuesta abajo' impulsada por la gravedad, ganando energía potencial que se convierte en energía cinética.
• S0 = 0: Pendiente Horizontal. En este caso, el fondo del canal es plano. El flujo en estas condiciones se mantiene principalmente por el momento inicial o por la presión del agua, y el tirante puede ser muy sensible a las condiciones de contorno.
• S0 < 0: Pendiente Desfavorable o Adversa. Se presenta cuando el nivel del fondo del canal se eleva en el sentido del flujo. En estos canales, el agua fluye 'cuesta arriba' o contra la pendiente. Este tipo de canal es conocido como de pendiente adversa o contraria. El flujo en estos casos es impulsado por una diferencia de energía hidráulica que debe superar la elevación del fondo. Son menos comunes pero se pueden encontrar en sistemas de tuberías bajo presión o en tramos muy cortos de canales.

La magnitud de S0, junto con el caudal, la rugosidad del canal y su geometría, determina si el flujo es subcrítico, crítico o supercrítico, y cómo se desarrollan los perfiles de flujo gradualmente variado. Por ejemplo, una pendiente pronunciada (S0 grande) tiende a generar flujo supercrítico, mientras que una pendiente suave (S0 pequeña) favorece el flujo subcrítico.

Aplicaciones Prácticas del Flujo Gradualmente Variado

El conocimiento y la capacidad para analizar el flujo gradualmente variado son esenciales en numerosas aplicaciones de la ingeniería hidráulica:

• Diseño de Canales: Permite determinar las dimensiones óptimas de un canal para transportar un caudal específico sin desbordamientos y manteniendo velocidades adecuadas para evitar la erosión o la sedimentación.
• Diseño de Estructuras Hidráulicas: Al diseñar puentes, alcantarillas, presas, compuertas o vertederos, es crucial entender cómo estas estructuras alterarán el perfil de flujo aguas arriba y aguas abajo.
• Control de Inundaciones: La predicción de los niveles de agua en ríos y canales durante eventos de crecida se basa en el análisis de perfiles de flujo gradualmente variado, lo que ayuda a planificar medidas de mitigación.
• Gestión de Recursos Hídricos: Optimización de la distribución de agua en sistemas de riego y el manejo de niveles de agua en embalses.
• Estudios Ambientales: Evaluación del impacto de obras civiles en los ecosistemas acuáticos, incluyendo cambios en la profundidad y velocidad que afectan la vida acuática.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia principal entre flujo uniforme y flujo gradualmente variado?

La diferencia principal radica en cómo cambia el tirante a lo largo del canal. En el flujo uniforme, el tirante y la velocidad son constantes en toda la longitud del canal. En el flujo gradualmente variado, el tirante cambia de forma gradual, pero el caudal permanece constante.

¿Por qué se asume una distribución de presiones hidrostática en el FGV?

Se asume una distribución de presiones hidrostática porque la variación del tirante es gradual, lo que significa que las líneas de corriente son prácticamente rectas y paralelas al fondo del canal. Esto minimiza los efectos de la curvatura de las líneas de corriente en la distribución de presión, permitiendo considerarla similar a la de un fluido en reposo.

¿Son los métodos de Bakhmeteff y Bresse todavía relevantes hoy en día?

Aunque los ingenieros modernos suelen utilizar software especializado (como HEC-RAS, SWMM, etc.) para calcular perfiles de flujo, los métodos de Bakhmeteff y Bresse siguen siendo relevantes desde un punto de vista educativo y conceptual. Proporcionan una base sólida para entender los principios del FGV y cómo se derivan las soluciones numéricas.

¿Qué es una curva de remanso y cómo se relaciona con el FGV?

Una curva de remanso es el perfil de la superficie del agua que se forma en un canal debido a un cambio en las condiciones de flujo, como una obstrucción (presa, compuerta) o un cambio de pendiente. Es la representación gráfica del tirante de flujo gradualmente variado a lo largo de la longitud del canal.

¿Qué significa que un canal tenga una pendiente adversa (S0 < 0)?

Una pendiente adversa significa que el fondo del canal se eleva en la dirección del flujo. El agua, por lo tanto, fluye 'cuesta arriba'. Este tipo de canal requiere una diferencia de energía hidráulica significativa para mantener el flujo y es menos común que los canales con pendiente favorable.

En resumen, el flujo gradualmente variado es un concepto esencial en la ingeniería hidráulica que describe cómo el tirante del agua cambia gradualmente a lo largo de un canal. Sus causas son diversas y su análisis requiere métodos específicos, como los históricos de Bakhmeteff y Bresse, que, aunque superados por herramientas computacionales, sentaron las bases para nuestra comprensión actual. La pendiente del canal, S0, juega un papel preponderante en la determinación de las características de este flujo. Dominar estos conceptos permite a los ingenieros diseñar y gestionar eficazmente los sistemas hídricos, garantizando la seguridad y eficiencia de nuestras infraestructuras.
