¿Cómo Dominar la Dirección DMX en Tu Iluminación?

En el fascinante mundo de la iluminación profesional y los eventos, el protocolo DMX512 es el lenguaje universal que permite a los controladores comunicarse con una amplia variedad de dispositivos, desde focos móviles y luces LED hasta máquinas de humo y dimmers. Pero, para que esta comunicación sea efectiva, cada dispositivo necesita una identificación única: su Dirección DMX. Comprender cómo funciona y cómo asignarla es fundamental para cualquier técnico, diseñador de iluminación o entusiasta que desee tener un control preciso sobre su montaje. Este artículo te guiará a través de los conceptos clave, desmitificando el proceso y proporcionándote las herramientas para dominar la configuración de tus equipos DMX.

La dirección DMX es, en esencia, el punto de partida en el universo de 512 canales disponibles donde un dispositivo comenzará a 'escuchar' las instrucciones de tu controlador. Imagina una orquesta donde cada músico tiene un número de asiento asignado; la dirección DMX es ese número de asiento que le dice al controlador dónde enviar las instrucciones específicas para ese "músico" o dispositivo de iluminación. Sin una dirección correcta, tus luces simplemente no sabrán cuándo o cómo actuar.

¿Qué es Realmente una Dirección DMX y Por Qué es Crucial?

Cuando conectas un dispositivo DMX a tu sistema, este necesita saber a qué "parte" del flujo de datos DMX debe prestar atención. El protocolo DMX512 transmite información a través de 512 canales, cada uno con un valor que va de 0 a 255 (o 0% a 100%). Una dirección DMX es el primer canal que un dispositivo "reclama" para sí mismo. Si tu luz es un simple dispositivo de un solo canal (por ejemplo, un dimmer básico), entonces su dirección DMX será el único canal que utilizará. Sin embargo, la mayoría de los dispositivos modernos son mucho más complejos.

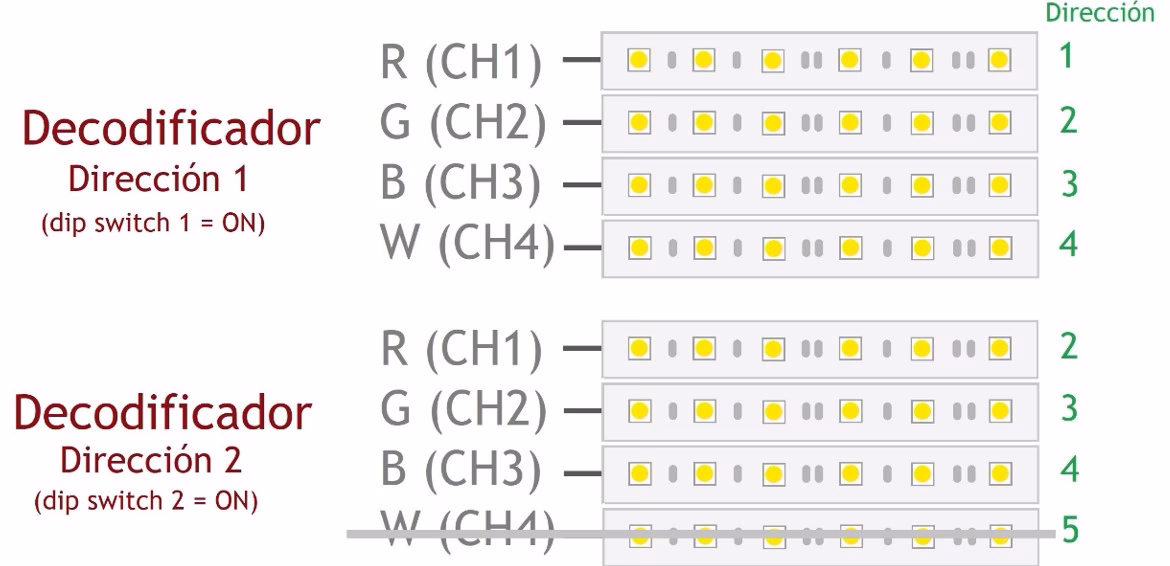

Las luces multicanal, como los focos LED RGB o los cabezales móviles, pueden utilizar desde unos pocos hasta decenas de canales después de su dirección de inicio. Por ejemplo, un foco LED RGB podría usar 3 canales (uno para Rojo, otro para Verde y otro para Azul). Si le asignas la dirección DMX 1, usará los canales 1, 2 y 3. Otro foco RGB en la dirección 4 usaría los canales 4, 5 y 6, y así sucesivamente. La clave es que cada canal dentro de un universo DMX solo puede ser controlado por un único dispositivo a la vez, o mejor dicho, un único dispositivo debe responder a ese canal.

Cómo Determinar la Dirección DMX de Inicio

La dirección de inicio de un dispositivo DMX se determina en gran medida por cómo configures tu controlador o consola. En controladores DMX más sencillos o consolas con un número fijo de canales por "dispositivo", la asignación es bastante directa. Por ejemplo, en un controlador DMX que gestiona "dispositivos" en bloques de 16 canales, el primer dispositivo que conectes automáticamente asumirá los canales del 1 al 16. Por lo tanto, su dirección de inicio sería el canal DMX 1. El segundo dispositivo en la cadena de control podría configurarse para comenzar en el canal 17, y así sucesivamente.

En sistemas más avanzados, como consolas de iluminación con software o programas en PC, el proceso comienza con el "patching" (parcheo). El parcheo es el acto de decirle a tu consola qué tipo de luces tienes y en qué direcciones DMX se encuentran. Esto te permite seleccionar el modelo de luz (o un genérico si no está listado, como "RGB" o "RGBWAUV" para luces LED) y asignar sus direcciones DMX dentro del software. Una vez parcheado, la consola te mostrará un mapa de cómo están distribuidas tus luces en el universo DMX, lo cual es invaluable para la configuración física de las luces.

Programando la Dirección DMX: Métodos y Consideraciones

Una vez que sabes qué dirección DMX debe tener tu dispositivo, el siguiente paso es configurarla físicamente en la propia luminaria. Hay dos métodos principales para hacer esto, dependiendo de la antigüedad y el tipo de tu equipo:

Configuración con Pantallas LCD (Dispositivos Modernos)

La mayoría de los dispositivos DMX modernos, como cabezales móviles, barras LED o focos par, vienen equipados con pantallas LCD y menús de navegación. Este método es el más intuitivo y preferido por su claridad:

• Navegación por el Menú: Busca en el menú de la luminaria una opción que diga "DMX Address", "Address Setting" o similar.
• Introducción del Valor: Utiliza los botones (arriba/abajo, enter) para introducir el número de la dirección DMX deseada. Algunas pantallas incluso son táctiles, agilizando el proceso.
• Verificación del Modo: Es crucial que, mientras estás en el menú, también verifiques y selecciones el modo DMX correcto. Muchas luces tienen varios modos (por ejemplo, 3 canales, 7 canales, 12 canales) que determinan cuántos canales DMX utilizarán y qué funciones controlan. Asegúrate de que el modo seleccionado en la luminaria coincida con el modo que has "parcheado" en tu consola. Una discrepancia aquí es una fuente común de problemas.
• Baterías de Respaldo: Algunas luces incluso cuentan con baterías de respaldo, lo que te permite configurar la dirección DMX sin necesidad de enchufar la luz a la corriente, una gran ventaja en el montaje.

Siempre consulta el manual de usuario de tu luminaria si tienes dificultades para encontrar la opción de dirección DMX o el modo correcto, ya que cada fabricante puede tener una interfaz ligeramente diferente.

Configuración con DIP Switches (Dispositivos Antiguos o Sencillos)

Los dimmers, algunos focos par más antiguos o económicos, y ciertos módulos específicos, utilizan interruptores DIP (Dual In-line Package) para configurar la dirección DMX. Esto requiere un pequeño cálculo binario, pero es más sencillo de lo que parece:

• Los Interruptores: Verás una serie de pequeños interruptores numerados (generalmente 8 o 9), con valores binarios asociados: 1, 2, 4, 8, 16, 32, 64, 128 y 256. Cada interruptor tiene una posición "ON" (encendido) y "OFF" (apagado).
• El Cálculo: Para establecer una dirección DMX, sumas los valores de todos los interruptores que pones en la posición "ON". Por ejemplo, si quieres asignar la dirección 36:
1. Busca el valor más alto que sea igual o menor que 36: es 32. Enciende el interruptor "32".
2. Resta 36 - 32 = 4.
3. Busca el valor más alto que sea igual o menor que 4: es 4. Enciende el interruptor "4".
4. La suma de los interruptores encendidos (32 + 4) es 36. Así, solo los interruptores 32 y 4 estarían en "ON".
• El Décimo Interruptor: Es común que exista un décimo interruptor DIP que no forma parte del cálculo de la dirección. Este interruptor a menudo se utiliza para poner el dispositivo en modo DMX (ON) o en otros modos de funcionamiento (como modo maestro/esclavo o modo autónomo). Siempre verifica el manual.
• Calculadoras DMX: Si este tipo de cálculo te resulta complicado o necesitas hacerlo con frecuencia, ¡no te preocupes! Existen numerosas calculadoras DMX online y aplicaciones para smartphones que hacen el trabajo por ti. Simplemente introduces la dirección deseada y te dirá qué interruptores DIP debes activar. ¡Son una herramienta invaluable!

El Límite de Direcciones DMX: Canales vs. Dispositivos

Una de las preguntas más comunes y una fuente de confusión es sobre la cantidad de dispositivos que se pueden conectar a un sistema DMX. A menudo se escucha que un sistema DMX de 512 canales solo puede soportar 32 dispositivos, incluso si no se están utilizando todos los canales. ¡Esto es un mito! La limitación de 32 dispositivos se refiere a la cantidad máxima de "cargas" o dispositivos que un único puerto de salida DMX (o una única línea de señal DMX) puede manejar de manera confiable sin la necesidad de un splitter o booster DMX. Esto es una limitación eléctrica, no una limitación de direccionamiento.

Un universo DMX, que consta de 512 canales DMX, puede controlar tantos dispositivos como canales tengas disponibles. Si tienes 512 dispositivos de un solo canal, podrías controlarlos todos en un solo universo. Si tus luces son focos LED RGB que usan 3 canales cada uno, entonces 512 / 3 = aproximadamente 170 luces. La limitación no es la cantidad de accesorios, sino la cantidad de canales que esos accesorios consumen. Por lo tanto, puedes tener muchas más de 32 luces en un solo universo DMX, siempre y cuando no excedas la capacidad de 512 canales y uses divisores DMX si la cantidad de dispositivos físicamente conectados excede la recomendación eléctrica del puerto (generalmente 32).

¿Qué es un Módulo de Dirección DMX?

Mientras que la mayoría de los dispositivos tienen sus propias formas de configurar la dirección DMX (LCD o DIP switches), existen accesorios especializados como el Módulo de Dirección DMX. Este tipo de módulo se utiliza específicamente para tiras de iluminación LED RGB de "Direct DMX" (tiras de píxeles LED) donde el control es muy granular (cada LED o pequeño segmento de LED tiene su propia dirección).

• Propósito: Permite al usuario establecer manualmente la dirección de inicio para segmentos de tiras LED donde la dirección automática (a menudo 001) no es deseada o se necesita un punto de partida diferente.
• Conexión: Generalmente requiere una fuente de alimentación de 5VDC (que a menudo se puede obtener de la misma fuente de alimentación de la tira LED) y se conecta entre la entrada DMX principal y la entrada DMX de la tira de píxeles.
• Aplicación: Es particularmente útil en instalaciones complejas donde se tienen múltiples segmentos de tiras LED que necesitan ser direccionados de forma independiente para crear efectos visuales específicos sin que la consola los vea como un único bloque continuo.
• Accesorios Adicionales: Para cada nuevo punto de inicio re-direccionado, es posible que necesites accesorios adicionales como un arnés XLR de 5 pines y un módulo de filtro DMX para asegurar una transmisión de señal limpia y confiable.

Estos módulos son una herramienta especializada que brinda flexibilidad adicional en sistemas de iluminación con control de píxeles muy detallado, permitiendo una mayor personalización y segmentación de los efectos.

Prueba y Disfruta de Tus Luces

Una vez que hayas configurado todas las direcciones DMX de tus luminarias, el paso final y crucial es probarlas desde tu consola de iluminación. Esto te permitirá:

• Verificar la Conectividad: Asegurarte de que la señal DMX llega correctamente a cada dispositivo.
• Confirmar el Direccionamiento: Comprobar que cada luz responde a la dirección y a los canales que le asignaste. Si una luz no responde o responde de forma inesperada, es probable que haya un error en la dirección DMX o en la selección del modo.
• Detectar Errores: Identificar rápidamente cualquier desajuste o error en la configuración antes de que comience tu evento o espectáculo.

Dedicar tiempo a esta fase de prueba te ahorrará dolores de cabeza y te asegurará que tu espectáculo de luces funcione a la perfección. Una correcta Dirección DMX es la base de un sistema de iluminación DMX funcional y profesional. Con esta guía, tienes el conocimiento para abordar el direccionamiento DMX con confianza y precisión.

Preguntas Frecuentes sobre la Dirección DMX

¿Es lo mismo un canal DMX que una dirección DMX?

No exactamente. La dirección DMX es el canal de inicio en el universo DMX donde un dispositivo comienza a escuchar. Un canal DMX es una unidad de control individual dentro de ese universo (del 1 al 512) que controla una función específica de la luz (por ejemplo, intensidad, color rojo, movimiento pan, etc.). Un dispositivo puede tener una dirección DMX (su punto de inicio) y luego utilizar varios canales DMX consecutivos para todas sus funciones.

¿Cuántas luces puedo conectar a un universo DMX de 512 canales?

Puedes conectar tantas luces como sus canales DMX combinados no superen los 512 canales disponibles. La limitación de 32 dispositivos es una restricción eléctrica por línea, no de direccionamiento. Si superas esa cantidad, necesitarás un splitter DMX para dividir la señal y amplificarla.

¿Necesito un Módulo de Dirección DMX para todas mis luces?

No, el Módulo de Dirección DMX es un accesorio específico para ciertas tiras de LED de "Direct DMX" o sistemas de píxeles LED. La mayoría de los focos, cabezales móviles y otros dispositivos DMX tienen sus propias interfaces (pantallas LCD o DIP switches) para configurar la dirección.

¿Qué hago si mi luz no responde después de configurar la dirección DMX?

Primero, verifica la dirección DMX que configuraste en la luz y asegúrate de que coincide con lo que has "parcheado" en tu consola. Segundo, comprueba que el modo DMX de la luz (por ejemplo, 3 canales, 7 canales) sea el mismo que el configurado en tu consola. Tercero, revisa el cableado DMX (cables, terminadores) para asegurarte de que no haya conexiones sueltas o incorrectas.

¿Hay calculadoras DMX online o aplicaciones para ayudar con los DIP switches?

¡Sí, absolutamente! Existen muchas herramientas online y aplicaciones para smartphones que te permiten ingresar la dirección DMX deseada y te muestran qué interruptores DIP debes activar, o viceversa. Son muy útiles para evitar errores de cálculo.

¿Qué es un "universo DMX"?

Un "universo DMX" se refiere a un conjunto de 512 canales DMX. Un controlador DMX puede tener uno o múltiples universos, lo que le permite controlar un número mucho mayor de canales y dispositivos si es necesario.
