Dominando la Velocidad de Corte y RPM en Tornos

En el fascinante mundo del mecanizado, la precisión y la eficiencia son pilares fundamentales para el éxito. Ya sea que trabaje en un pequeño taller o en una gran manufactura, comprender los cálculos de las herramientas de corte no es solo una ventaja, es una necesidad imperativa. Estos conocimientos son la clave para desbloquear ganancias significativas en la productividad y la calidad de las piezas. Entre todos los parámetros, los cálculos de la velocidad de corte son, sin duda, los más importantes y, con la explicación adecuada, sorprendentemente fáciles de entender y aplicar.

A menudo escuchamos términos como pies superficiales por minuto, carga de viruta o espesor de viruta sin deformar, pero la comprensión profunda de cómo se interconectan y cómo calcularlos puede ser un desafío. Este artículo está diseñado para desmitificar estas ecuaciones, centrándonos en la velocidad de corte (Vc) y las revoluciones por minuto (RPM), parámetros vitales en cualquier operación de torneado.

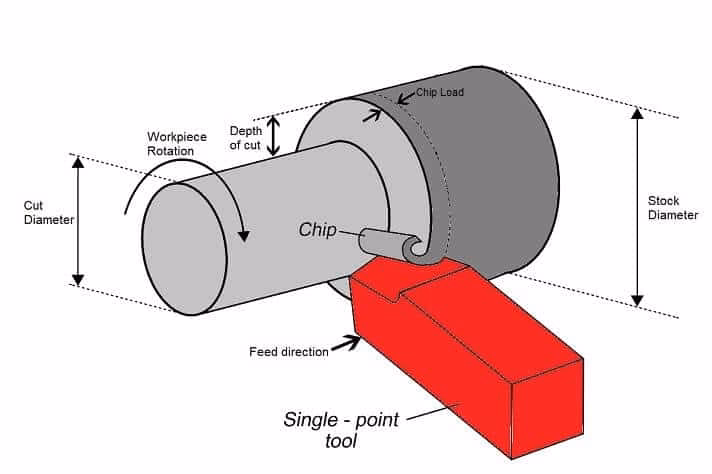

¿Qué es la Velocidad de Corte (Vc)?

La velocidad de corte, a menudo expresada en pies superficiales por minuto (SFM por sus siglas en inglés) o metros por minuto (m/min), es la distancia lineal que el filo de corte de una herramienta recorre por minuto sobre la superficie de la pieza de trabajo. Para ponerlo en perspectiva, es similar a la velocidad de un automóvil en kilómetros por hora (km/h) o millas por hora (mph). Por ejemplo, 300 SFM se traduce aproximadamente en 3.4 mph, lo que nos da una idea de la escala de estas velocidades en el contexto de la remoción de material.

Los fabricantes de herramientas de corte proporcionan valores recomendados de velocidad de corte para diferentes tipos de materiales de la pieza de trabajo. Cuando un fabricante sugiere, por ejemplo, 100 SFM, está indicando que la superficie exterior de la herramienta giratoria (o de la pieza en un torno) debe moverse a una velocidad lineal de 100 pies por minuto. Para visualizarlo mejor, imagine la herramienta de corte o la pieza de trabajo como un anillo o cilindro que rueda. La distancia recorrida en una revolución, multiplicada por las RPM, es su velocidad superficial.

Si una superficie tiene una circunferencia (diámetro × π) de 12 pulgadas, cada revolución producirá una distancia lineal de un pie. En este caso, una velocidad de husillo de 100 RPM resultaría en una velocidad de corte de 100 SFM. Esta relación directa entre el diámetro, las RPM y la velocidad de corte es fundamental para optimizar el rendimiento de mecanizado y asegurar la vida útil de la herramienta.

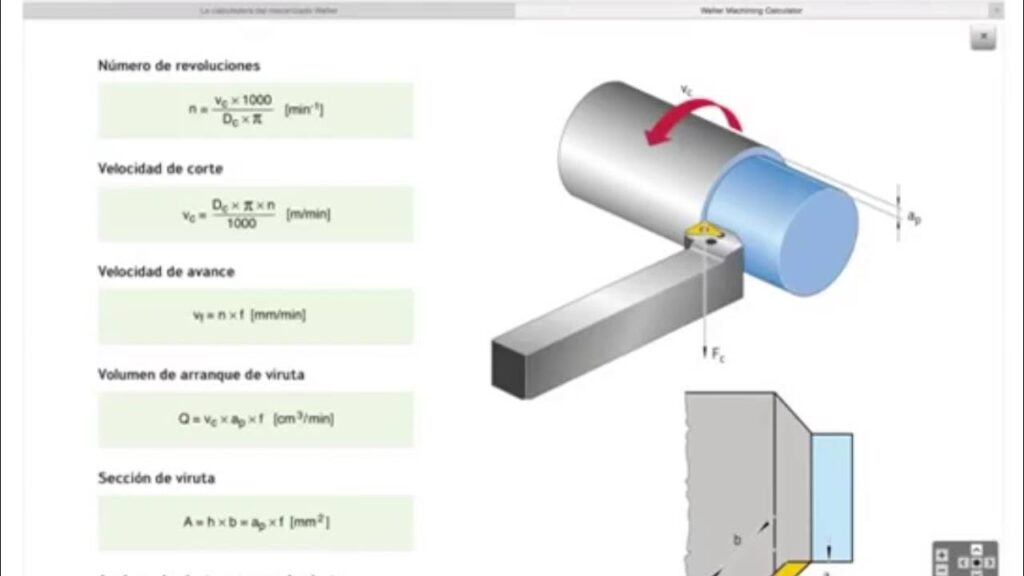

La Fórmula Crucial: Cálculo de RPM en el Torno

La capacidad de calcular las RPM (revoluciones por minuto) necesarias para alcanzar una velocidad de corte deseada es una habilidad indispensable en el taller. Las RPM son la velocidad a la que el husillo del torno debe girar para que el filo de la herramienta alcance la velocidad de corte (Vc) óptima para el material que se está mecanizando.

La fórmula principal utilizada para calcular la velocidad del husillo (RPM) en un torno, cuando la velocidad de corte se da en pies superficiales por minuto (SFM) y el diámetro de la pieza en pulgadas, es la siguiente:

RPM = (Vc × 12) ÷ (Diámetro × π)

Donde:

• RPM: Revoluciones por minuto, la velocidad que buscamos para el husillo del torno.
• Vc (o SFM): Velocidad de corte superficial, expresada en pies por minuto. Este valor es típicamente recomendado por el fabricante de la herramienta o se determina a partir de tablas de referencia para el material específico.
• 12: Un factor de conversión para cambiar de pulgadas a pies, ya que la velocidad de corte se expresa en pies por minuto y el diámetro en pulgadas.
• Diámetro: El diámetro de la pieza de trabajo en el punto donde se está realizando el corte, expresado en pulgadas. Es crucial recordar que en operaciones de torneado, este es el diámetro de la pieza, no el de la herramienta.
• π (Pi): La constante matemática Pi, aproximadamente 3.14159.

Esta fórmula se puede simplificar algebraicamente para facilitar los cálculos, resultando en una versión más concisa:

RPM = Vc ÷ Diámetro × 3.82

Aquí, la constante 3.82 es el resultado de la operación 12 ÷ π. Ambas fórmulas son equivalentes y le darán el mismo resultado. La elección de una u otra depende de la preferencia personal y la facilidad de cálculo.

Ejemplo Práctico:

Supongamos que el fabricante de su herramienta recomienda una velocidad de corte (Vc) de 300 SFM para el acero que está torneando, y el diámetro de la pieza es de 4 pulgadas.

Usando la primera fórmula:

RPM = (300 SFM × 12) ÷ (4 pulgadas × 3.14159)

RPM = 3600 ÷ 12.56636

RPM ≈ 286.47

Usando la fórmula simplificada:

RPM = 300 SFM ÷ (4 pulgadas × 3.82)

RPM = 300 ÷ 15.28

RPM ≈ 286.65

Como puede ver, los resultados son prácticamente idénticos, con pequeñas variaciones debido al redondeo de Pi y la constante 3.82. Es fundamental utilizar el diámetro correcto de la pieza en el punto de corte, ya que este puede cambiar durante la operación, especialmente en desbastes.

Factores que Influyen en la Velocidad de Corte

Si bien las fórmulas nos dan un punto de partida, la velocidad de corte óptima no es un valor estático. Está influenciada por una variedad de factores que deben considerarse para maximizar la eficiencia y la calidad del proceso de mecanizado:

• Material de la Pieza de Trabajo: Este es el factor más crítico. Materiales blandos como el aluminio pueden ser mecanizados a velocidades de corte mucho más altas que materiales duros como el acero inoxidable o las aleaciones de titanio. Cada material tiene propiedades únicas de maquinabilidad que afectan cómo reacciona al corte.
• Material de la Herramienta de Corte: Las herramientas de carburo cementado, acero de alta velocidad (HSS), cerámica o CBN tienen diferentes tolerancias al calor y al desgaste. Una herramienta de carburo puede operar a velocidades significativamente más altas que una de HSS.
• Tipo de Operación: Las operaciones de desbaste (remoción de grandes volúmenes de material) generalmente se realizan a velocidades de corte más bajas y avances más altos para maximizar la remoción de material. Las operaciones de acabado (para lograr una superficie lisa y tolerancias precisas) a menudo requieren velocidades de corte más altas y avances más bajos para mejorar el acabado superficial.
• Rigidez de la Máquina y la Pieza: Un sistema máquina-herramienta-pieza rígido y estable permite el uso de velocidades de corte y avances más agresivos. Las vibraciones o la falta de sujeción adecuada pueden obligar a reducir drásticamente los parámetros de corte.
• Uso de Refrigerante: El refrigerante o lubricante ayuda a disipar el calor generado durante el corte, lubricar la interfaz herramienta-viruta y evacuar las virutas. Esto puede permitir el uso de velocidades de corte más altas y prolongar la vida útil de la herramienta.
• Condición de la Máquina: Máquinas más antiguas o con un mantenimiento deficiente pueden tener holguras en los husillos o rodamientos que impidan el uso de los parámetros de corte óptimos.
• Profundidad de Corte y Avance: Estos parámetros también influyen en la carga sobre la herramienta y la generación de calor, lo que a su vez afecta la Vc permisible.

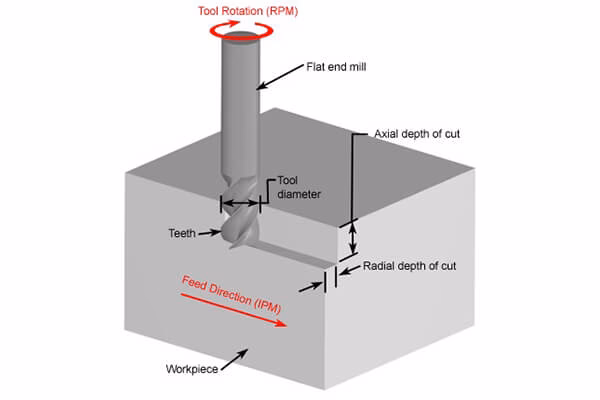

La Velocidad de Avance (FPR): Un Componente Esencial

Mientras que la velocidad de corte determina qué tan rápido se mueve el filo sobre la pieza, la velocidad de avance (FPR, por sus siglas en inglés, o Feed Rate) determina cuánto material se remueve por cada revolución del husillo o por cada minuto. Aunque el texto original no proporciona una fórmula explícita para la velocidad de avance en tornos, es un parámetro igualmente crítico y complementario a la velocidad de corte.

En el torneado, la velocidad de avance se expresa comúnmente en pulgadas por revolución (IPR) o milímetros por revolución (mm/rev). Representa la distancia que la herramienta avanza linealmente por cada giro completo de la pieza de trabajo. También puede expresarse en pulgadas por minuto (IPM) o milímetros por minuto (mm/min), especialmente en máquinas CNC donde se calcula a partir de las RPM y el avance por diente o por revolución.

La velocidad de avance tiene un impacto directo en el tamaño de la viruta, el acabado superficial de la pieza y la vida útil de la herramienta. Un avance demasiado alto puede resultar en un acabado superficial rugoso, una carga excesiva sobre la herramienta y la posible rotura de la misma. Por otro lado, un avance demasiado bajo puede llevar a un 'frotamiento' en lugar de un corte limpio, generando calor excesivo, endurecimiento por trabajo de la pieza y un tiempo de ciclo prolongado.

En los modernos centros de mecanizado CNC, el software CAM (Manufactura Asistida por Computadora) juega un papel crucial en la determinación de las velocidades y avances óptimos. Este software considera el tipo de máquina, la herramienta específica, el material de la pieza y la geometría de la pieza para generar un código G que optimiza estos parámetros. Sin embargo, comprender los principios subyacentes sigue siendo vital para cualquier profesional del mecanizado.

Tablas Ilustrativas: Optimizando Parámetros

Para una mejor comprensión, a continuación se presentan tablas comparativas que ilustran la relación entre diferentes parámetros y sus efectos. Tenga en cuenta que los valores son solo ejemplos y deben ajustarse según las recomendaciones específicas del fabricante de la herramienta y las condiciones de su taller.

Tabla 1: Rangos de Velocidad de Corte (Vc) Recomendados (Ejemplos en SFM)

Nota: Estos valores son solo rangos de referencia y pueden variar significativamente según la aleación específica, el tipo de herramienta, la profundidad de corte y el avance. Siempre consulte las recomendaciones del fabricante de la herramienta.

Tabla 2: Impacto de la Velocidad de Corte en el Proceso de Torneado

Dominando los Cálculos para la Eficiencia

Comprender y aplicar correctamente las fórmulas de velocidad de corte y RPM, junto con una buena gestión de la velocidad de avance, es fundamental para cualquier operario de torno o programador CNC. Dominar estos cálculos no solo le permitirá determinar las RPM correctas para su máquina, sino que también le brindará una comprensión más profunda de cómo interactúan los diferentes parámetros de corte.

Los beneficios son tangibles: una vida útil de la herramienta optimizada, reducción de los costos de producción, mejora de la calidad de la superficie de las piezas y, en última instancia, un aumento significativo en la eficiencia general de su operación de mecanizado. Si bien las fórmulas proporcionan la base teórica, la experiencia práctica y el ajuste fino en el taller son igualmente importantes para encontrar el 'punto óptimo' para cada situación única.

Invertir tiempo en entender estos conceptos básicos se traduce directamente en una mayor competitividad y rentabilidad. Los profesionales del metal que dominan estas ecuaciones están mejor equipados para tomar decisiones informadas, solucionar problemas y optimizar cada pasada de corte, transformando el conocimiento teórico en resultados superiores en el mundo real.

Preguntas Frecuentes (FAQ)

¿Por qué es tan importante la velocidad de corte?

La velocidad de corte es crucial porque afecta directamente la vida útil de la herramienta, la calidad del acabado superficial de la pieza, la generación de calor y el tiempo total de mecanizado. Un valor incorrecto puede llevar a un desgaste prematuro de la herramienta, una superficie de mala calidad, deformación de la pieza o tiempos de producción excesivamente largos.

¿Cómo sé qué velocidad de corte debo usar para un material específico?

El punto de partida ideal son las recomendaciones del fabricante de la herramienta de corte. Ellos proporcionan datos basados en pruebas exhaustivas para diferentes materiales de pieza. Además, existen tablas de referencia y software de cálculo que pueden guiarle. A partir de ahí, puede ajustarla en función de la rigidez de su máquina, el estado de la herramienta y si la operación es de desbaste o acabado.

¿Qué sucede si utilizo una velocidad de corte demasiado alta o demasiado baja?

• Demasiado alta: Aumenta rápidamente la temperatura en el filo de corte, lo que puede provocar un desgaste excesivo y rápido de la herramienta, deformación de la pieza, un mal acabado superficial (quemaduras, picado) y, en casos extremos, la rotura de la herramienta.
• Demasiado baja: Reduce la eficiencia de producción, aumenta el tiempo de ciclo, puede causar endurecimiento por trabajo en algunos materiales, y en lugar de cortar, la herramienta puede empezar a 'frotar' la superficie, generando calor innecesario y un mal acabado.

¿La fórmula de RPM es la misma para fresadoras y tornos?

Conceptual y matemáticamente, la relación entre Vc, Diámetro y RPM es la misma. Sin embargo, en un torno, el 'Diámetro' en la fórmula se refiere al diámetro de la pieza de trabajo en el punto de corte. En una fresadora, el 'Diámetro' se refiere al diámetro de la propia herramienta de corte (fresa). La aplicación del diámetro es lo que cambia entre las dos máquinas.

¿Qué diámetro debo usar en la fórmula de RPM si la pieza cambia de diámetro a medida que la torno?

En el torneado, se utiliza el diámetro exterior actual de la pieza en el punto donde se está realizando el corte. Si la pieza tiene múltiples diámetros o si está realizando un desbaste que reduce el diámetro progresivamente, las RPM deberían ajustarse para mantener una velocidad de corte constante a medida que el diámetro de corte disminuye. Algunas máquinas CNC pueden hacer esto automáticamente (velocidad de superficie constante o CSS).

¿Es posible usar la fórmula si mi velocidad de corte se da en metros por minuto (m/min) y el diámetro en milímetros?

Sí, la fórmula tiene una versión métrica. En lugar de Vc × 12 y Diámetro × π, la fórmula métrica sería RPM = (Vc × 1000) ÷ (Diámetro × π), donde Vc está en m/min y Diámetro en mm. El factor de 1000 es para convertir metros a milímetros.

Conclusión

La velocidad de corte y las RPM son más que simples números; son los pilares sobre los cuales se construye un mecanizado eficiente y de alta calidad en un torno. Comprender a fondo sus definiciones, sus fórmulas de cálculo y los factores que las influyen es una habilidad invaluable para cualquier profesional del metal. Al aplicar estos conocimientos, no solo optimizará sus procesos y extenderá la vida útil de sus herramientas, sino que también elevará la calidad de sus piezas a un nuevo estándar. El dominio de estas ecuaciones es un paso esencial para convertirse en un verdadero experto en el arte y la ciencia del mecanizado.
