Diagramas de Flujo y DFD: Guía Completa

En el mundo actual, la complejidad de los procesos y sistemas demanda herramientas visuales que permitan su comprensión y optimización. Los diagramas de flujo y los diagramas de flujo de datos (DFD) son dos de estas herramientas fundamentales, utilizadas ampliamente desde la informática hasta la gestión empresarial. Ambos ofrecen una representación gráfica que simplifica lo intrincado, pero cada uno tiene un enfoque y un propósito distintos. Dominar sus reglas y saber cuándo aplicar cada uno puede marcar una diferencia significativa en la eficiencia y claridad de cualquier operación.

Este artículo explora en profundidad las normativas que rigen la creación de diagramas de flujo efectivos, las herramientas disponibles para su diseño, y se sumerge en el universo de los diagramas de flujo de datos, explicando sus niveles, tipos y aplicaciones. Prepárate para transformar tu forma de visualizar y entender los procesos.

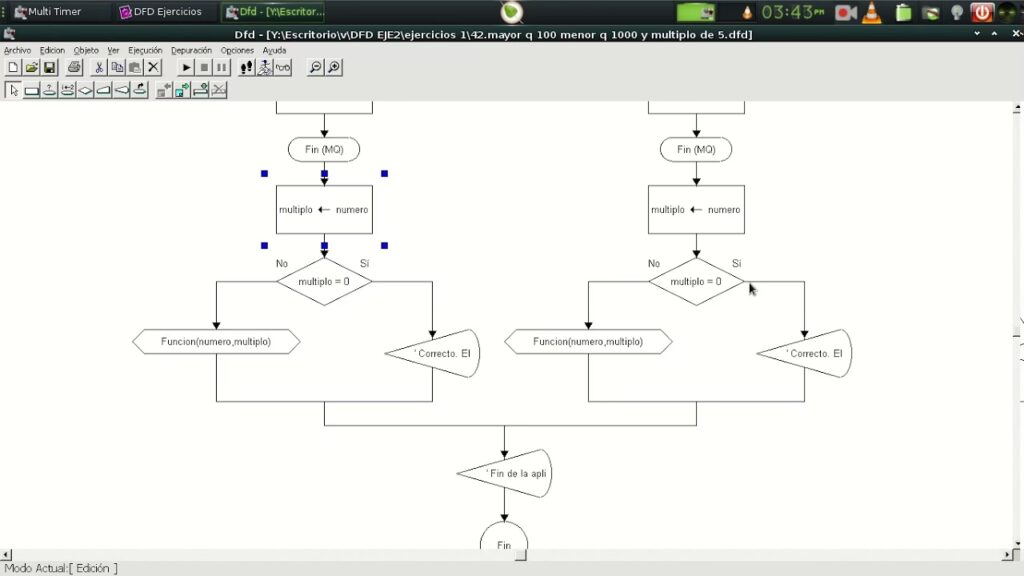

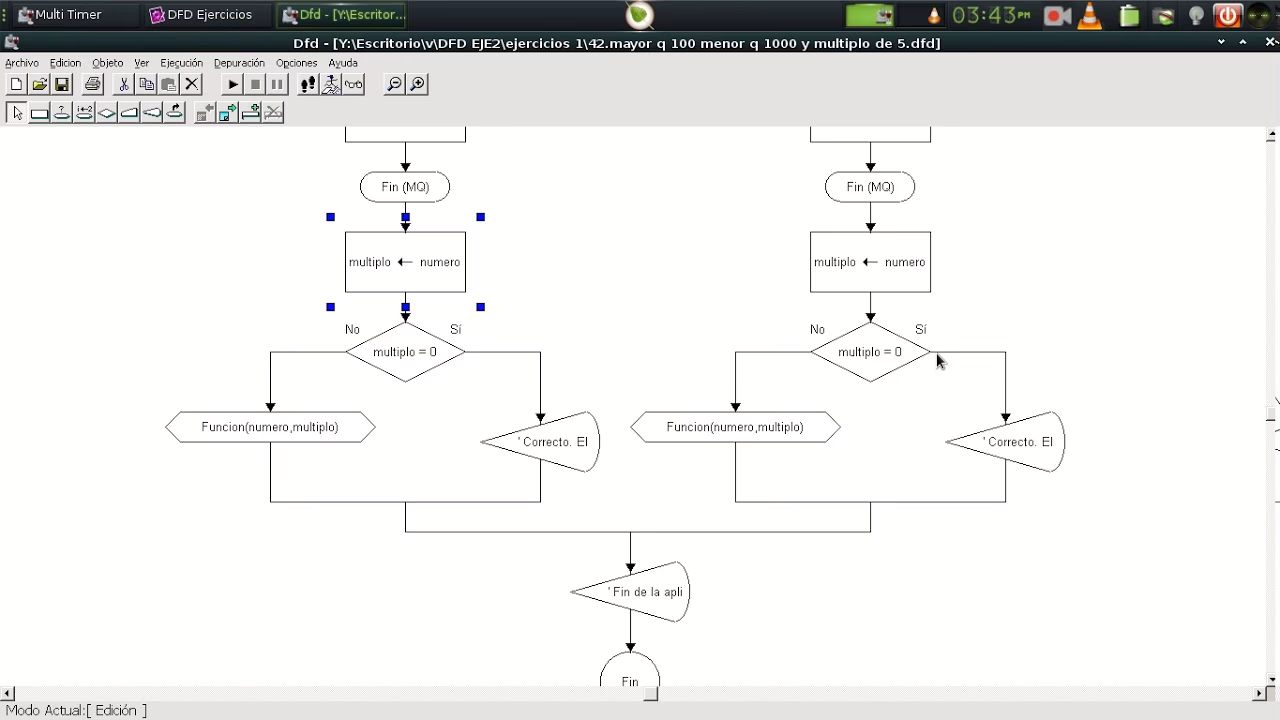

Reglas Fundamentales para la Creación de un Diagrama de Flujo

Un diagrama de flujo es una representación gráfica de un proceso, algoritmo o sistema, que utiliza símbolos estandarizados para describir los pasos y la secuencia de las operaciones. Para que sea efectivo y fácil de entender, es crucial seguir un conjunto de reglas claras:

• Símbolos Estándar: Utiliza los símbolos de diagrama de flujo reconocidos internacionalmente. Algunos de los más comunes incluyen:
  • Óvalo/Cápsula: Representa el inicio o el fin de un proceso.
  • Rectángulo: Indica un paso de proceso o una acción.
  • Rombo: Simboliza una decisión, donde el flujo se divide en dos o más caminos (generalmente 'Sí' o 'No').
  • Paralelogramo: Denota entrada o salida de datos.
  • Círculo pequeño: Se utiliza como conector para unir diferentes partes del diagrama en la misma página.
  • Pentágono (Home Plate): Conector para unir diferentes páginas del diagrama.
  • Flechas: Indican la dirección del flujo.
• Dirección del Flujo: El flujo principal suele ir de arriba hacia abajo o de izquierda a derecha. Las flechas son esenciales para mostrar la secuencia exacta de los pasos.
• Claridad y Concisión: Cada símbolo debe contener una descripción clara y breve de la acción o decisión que representa. Evita textos largos o ambiguos.
• Un Punto de Inicio y Fin: Cada diagrama de flujo debe tener un único punto de inicio y, idealmente, un único punto de finalización. Aunque un proceso pueda tener múltiples resultados, estos deberían converger en un punto de finalización claro.
• Estructuras Fijas: Para mejorar la legibilidad y reducir errores, se recomienda utilizar un conjunto fijo de estructuras, conocidas como estructuras de programación estructurada. Estas garantizan un flujo de control sencillo con una entrada y una salida por cada bloque:
  • Secuencia: Pasos que se ejecutan uno tras otro.
  • Decisión (o Selección): Un punto donde el flujo se divide según una condición y luego se une nuevamente.
  • Bucle (o Iteración): Una serie de pasos que se repiten mientras se cumpla una condición.
  • Caso (o Switch): Una decisión con múltiples opciones basadas en el valor de una variable.

  El uso de estas estructuras facilita la identificación y corrección de errores, evitando los llamados 'diagramas de espagueti' que son difíciles de seguir.

• Coherencia: Mantén un nivel de detalle consistente en todo el diagrama. Si un proceso es muy complejo, considera dividirlo en subprocesos y crear diagramas de flujo separados para ellos, utilizando conectores para referenciarlos.

¿Puede Haber Más de un Extremo en un Diagrama de Flujo?

La pregunta de si un diagrama de flujo puede tener más de un 'extremo' o punto final es crucial para entender su diseño. Desde la perspectiva de las estructuras fijas que promueven la claridad y el control, cada sub-estructura (secuencia, decisión, bucle, caso) debe tener un único punto de entrada y un único punto de salida. Esto es fundamental para construir diagramas robustos y libres de errores lógicos.

Sin embargo, en el contexto de un diagrama de flujo completo que representa un proceso de negocio o un programa, es posible que existan múltiples resultados finales que representen diferentes escenarios. Por ejemplo, un proceso de 'Solicitud de Crédito' podría terminar en 'Crédito Aprobado', 'Crédito Denegado' o 'Información Insuficiente'. Aunque estos son diferentes resultados, un buen diseño de diagrama de flujo buscará que todos estos caminos converjan en un símbolo de fin único, o al menos que cada 'fin' esté claramente etiquetado como un punto de terminación del proceso global.

La clave es evitar que el diagrama termine abruptamente en múltiples puntos sin una lógica clara o sin indicar el final del proceso. El objetivo es siempre la claridad y la capacidad de seguir el flujo de control de principio a fin, incluso si hay múltiples caminos posibles.

Herramientas para la Creación de Diagramas de Flujo

Aunque las representaciones iniciales de procesos a menudo se realizan manualmente o con herramientas de oficina básicas, las empresas modernas recurren a software especializado para gestionar la complejidad. Aquí distinguimos entre las opciones:

Herramientas Básicas

• Microsoft Word, Excel o PowerPoint: Son útiles para diagramas simples y para propósitos educativos. Permiten insertar formas y conectores, pero carecen de funcionalidades avanzadas como la validación o la gestión de versiones.
• Google Drawings: Una opción gratuita y colaborativa para diagramas sencillos.

Software Especializado

Para la visualización de procesos complejos, las herramientas especializadas son indispensables. Estas ofrecen una amplia selección de tipos de diagramas y símbolos, así como interfaces de usuario intuitivas:

• Herramientas de Diagrama de Flujo Gratuitas: Existen muchas opciones online y de escritorio gratuitas que ofrecen funcionalidades básicas y avanzadas para la creación de diagramas. Algunas populares incluyen Draw.io (ahora diagrams.net), Lucidchart (versión gratuita limitada), y Microsoft Visio (versión de prueba).
• Software Profesional (Ej. BIC Process Design): Estas herramientas están diseñadas para la gestión de procesos empresariales (BPM). Ofrecen características robustas como:
  • Amplia Selección de Símbolos: Permiten modelar procesos de forma rápida y sencilla.
  • Interfaz Intuitiva: Operaciones como insertar, modificar o formatear objetos se realizan con facilidad.
  • Comprobaciones de Conformidad Integradas: Aseguran una representación coherente y detectan errores en la cadena de procesos de forma independiente.
  • Portal Integrado: Permite que todos los participantes tengan acceso a los procesos publicados y sean informados automáticamente de los cambios.
  • Funciones de Colaboración: Facilitan el intercambio entre los participantes y apoyan un proceso de mejora continua.
  • Informes y Análisis Preconfigurados: Revelan puntos débiles y potencial de optimización.
  • Flujos de Trabajo de Gobierno Automatizados: Junto con una gestión integrada de documentos y riesgos, garantizan un control completo y conforme a la normativa de los flujos de procesos.
• Plataformas de Diagramación Online (Ej. Miro): Herramientas como Miro son pizarras blancas online que ofrecen funcionalidades para crear diagramas de flujo, DFDs y otros esquemas de forma colaborativa. Suelen incluir plantillas y funciones automatizadas para agilizar el proceso de diseño y facilitar el feedback en tiempo real.

¿Qué es un Diagrama de Flujo de Datos (DFD)?

Un Diagrama de Flujo de Datos (DFD) es una representación visual específica que traza la secuencia de información, los actores y los pasos dentro de un proceso o sistema, con un enfoque primordial en el flujo de los datos. Utiliza un conjunto de símbolos definidos para representar cada uno de los diferentes pasos y personas involucradas en cómo los datos se mueven y se transforman dentro de un sistema.

Los DFDs se utilizan con mayor frecuencia para representar visualmente el flujo de datos en un sistema de información empresarial. A diferencia de un diagrama de flujo de trabajo tradicional, que se centra en el orden de los eventos o las acciones, un DFD se concentra en el 'qué' de los datos: de dónde provienen, cómo se procesan y a dónde van después del procesamiento.

Una forma esencial de identificar la diferencia entre un diagrama de flujo y un DFD es fijarse en cómo se utilizan las flechas. En un diagrama de flujo, las flechas representan el orden de los acontecimientos o el control. En un DFD, las flechas representan el flujo de los datos.

Ventajas de los Diagramas de Flujo de Datos

Los DFDs ofrecen múltiples beneficios para las empresas y los desarrolladores:

• Establece Límites: Ayudan a describir y demarcar los límites de un sistema, clarificando dónde empieza y termina el flujo de datos.
• Mejora la Comunicación: Fomentan una comunicación gráfica eficaz entre diseñadores de sistemas y usuarios, permitiendo a los ingenieros entender mejor las necesidades del usuario.
• Herramienta de Visualización Eficaz: Representan estructuras de datos complejas de forma sencilla, haciendo que el diagrama sea fácil de interpretar y los procesos más memorables.
• Representa la Lógica: Apoyan la lógica detrás del flujo de datos dentro de un sistema, haciendo comprensible para personas no técnicas cómo los datos de entrada se convierten en datos de salida.

Símbolos del Diagrama de Flujo de Datos

Para la creación de DFDs, se utilizan símbolos estandarizados que facilitan su lectura y comprensión:

• Entidades Externas (Rectángulo o Cuadrado): Representan los componentes que existen fuera del sistema y que envían o reciben datos (fuentes, sumideros, terminadores, actores).
• Proceso (Círculo o Rectángulo de Esquinas Redondeadas): Es el componente que transforma los datos entrantes en una salida de datos utilizable.
• Almacén de Datos (Dos Líneas Paralelas o Rectángulo Abierto por un Lado): Representa el lugar donde los datos se almacenan en el sistema (archivos, bases de datos).
• Flujo de Datos (Flecha): Son los conductos a través de los cuales se transfieren los datos al sistema, indicando la dirección del movimiento de los datos.

Diagramas de Flujo de Datos y UML: Una Comparación

Aunque los DFDs y los diagramas UML (Lenguaje Unificado de Modelado) pueden parecer similares, tienen propósitos distintos:

• DFD: Se centran en cómo fluyen los datos a través de un sistema. Son una representación gráfica del movimiento y transformación de la información.
• UML: Es un lenguaje de modelado utilizado principalmente en el desarrollo de software orientado a objetos. Ofrece una visión más detallada de la lógica del software y cómo se realiza la ingeniería del mismo. Existen 14 tipos oficiales de diagramas UML (como el diagrama de clases, de objetos, de secuencia, de actividad, etc.). Un diagrama de actividad UML, por ejemplo, puede mostrar una secuencia de acciones de manera similar a un flujo, pero con un enfoque en la lógica y el comportamiento del sistema de software.

Niveles del Diagrama de Flujo de Datos

Los DFDs se construyen en capas, donde cada capa se hace más profunda y detallada, enfocándose en una parte específica del sistema o de los datos. Los niveles típicos son del 0 al 2, aunque sistemas muy complejos pueden requerir un Nivel 3 o más.

• Diagrama de Flujo de Datos Nivel 0 (Contexto): Es la vista más general. Proporciona una visión de alto nivel del sistema, situándolo en su contexto y mostrando un único proceso central que representa todo el sistema. Las entidades externas interactúan directamente con este proceso único.
• Diagrama de Flujo de Datos Nivel 1: Aquí, el proceso único del Nivel 0 se desglosa en sus principales funciones o procesos. Se empiezan a añadir más detalles, mostrando cómo los datos fluyen entre estos subprocesos y los almacenes de datos internos, así como con las entidades externas.
• Diagrama de Flujo de Datos Nivel 2: Este nivel profundiza aún más, descomponiendo los procesos del Nivel 1 en pasos más específicos y detallados. Se muestran más almacenes de datos y flujos de datos internos. A menudo, este es el nivel más profundo necesario para la mayoría de los sistemas, ya que más allá de este punto, el diagrama puede volverse demasiado complejo y difícil de leer.

Tipos de Diagramas de Flujo de Datos

Los DFDs se dividen en dos categorías principales según el flujo que visualizan:

• Diagrama de Flujo de Datos Lógico: Se centra en el 'qué' de las actividades y procesos de una empresa. Describe lo que la empresa hace, qué información necesita y qué resultados produce. No se preocupa por cómo se implementan los datos, sino por la lógica del negocio. Es útil para entender la funcionalidad de la empresa.
• Diagrama de Flujo de Datos Físico: Representa el 'cómo' se implementan los sistemas empresariales. Muestra cómo los datos se mueven por el sistema real, incluyendo elementos como archivos, software, hardware, e incluso personas específicas. Ofrece una perspectiva de la implementación tecnológica.

Ambos tipos pueden utilizarse conjuntamente para obtener una comprensión holística del proceso de datos.

Cuándo Utilizar un Diagrama de Flujo de Datos

Originalmente diseñados para sistemas informáticos, los DFDs son ahora herramientas versátiles aplicadas en diversas industrias, especialmente aquellas que dependen en gran medida de los datos y la información. Sus usos incluyen:

• Ingeniería de Software: Los ingenieros los utilizan para diseñar los fundamentos y la arquitectura del software antes de la fase de codificación. También sirven como herramienta de análisis continuo para medir el progreso y realizar mejoras en el sistema.
• Gestión Empresarial: Ayudan a la dirección a comprender los procesos que impulsan el éxito de la empresa, permitiendo diseñar procesos más ágiles y mejorar el flujo de trabajo diario.
• Desarrollo de Bases de Datos: Son cruciales para trazar y planificar el movimiento y almacenamiento de datos dentro de complejas estructuras de bases de datos online, asegurando la ciberseguridad y la protección de datos.

Cómo Crear un Diagrama de Flujo de Datos

Crear un DFD es un proceso estructurado que puede simplificarse siguiendo estos pasos:

• Paso 1: Identifica Entradas y Salidas: Antes de dibujar, define claramente qué datos entran al sistema y cuáles salen. Cada proceso en el DFD debe tener al menos una entrada y una salida para asegurar que el diagrama esté completo y no tenga cabos sueltos.
• Paso 2: Comienza con el Nivel 0 (Diagrama de Contexto): Inicia con una vista de alto nivel del sistema. Dibuja un único proceso central que represente todo el sistema y las entidades externas que interactúan con él. Esto te dará una visión general y te ayudará a decidir si necesitas profundizar en más detalles.
• Paso 3: Desglosa al Nivel 1: Toma el proceso central del Nivel 0 y divídelo en sus subprocesos principales. Empieza a añadir almacenes de datos y flujos de datos entre estos subprocesos y las entidades externas. Asegúrate de utilizar los símbolos estandarizados para cada componente.
• Paso 4: Profundiza a Niveles Posteriores (Nivel 2 y más): Si el sistema es muy complejo, repite el proceso de desglose para los procesos del Nivel 1, creando un Nivel 2 (y posiblemente Nivel 3 o más). Cuanto más profundos sean los niveles, más detallado y específico será el diagrama. Recuerda que el objetivo es la claridad; evita un exceso de detalle que haga el diagrama ilegible. Es fundamental compartir tu diagrama con los miembros del equipo e invitarles a dejar comentarios, hacer preguntas y sugerencias, ya que la colaboración mejora la precisión y la comprensión.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia principal entre un diagrama de flujo y un DFD?

La diferencia principal radica en su enfoque. Un diagrama de flujo se centra en la lógica de control y el orden de los eventos o pasos en un proceso. Las flechas indican la secuencia de acciones. Un Diagrama de Flujo de Datos (DFD) se concentra en el movimiento y la transformación de la información o los datos dentro de un sistema. Las flechas en un DFD representan el flujo de datos.

¿Por qué es importante usar estructuras fijas en un diagrama de flujo?

El uso de estructuras fijas (secuencia, decisión, bucle, caso) hace que los diagramas de flujo sean más fáciles de entender, mantener y depurar. Cada una de estas estructuras tiene un único punto de entrada y un único punto de salida, lo que reduce la complejidad y evita los "diagramas de espagueti" difíciles de seguir, mejorando la robustez y la legibilidad.

¿Qué niveles de detalle existen en un DFD?

Los DFDs se organizan en niveles jerárquicos para manejar la complejidad. El Nivel 0 (diagrama de contexto) ofrece una vista general del sistema. El Nivel 1 desglosa el proceso central del Nivel 0 en sus funciones principales. El Nivel 2 profundiza aún más, detallando los procesos del Nivel 1. Para sistemas extremadamente complejos, pueden existir niveles adicionales, aunque se busca mantener la claridad y evitar un exceso de detalle.

¿Los DFDs son útiles para la ciberseguridad?

Sí, los DFDs son muy útiles en ciberseguridad, especialmente en el desarrollo de bases de datos y sistemas de información. Al trazar el movimiento y almacenamiento de datos, ayudan a los desarrolladores y equipos de seguridad a identificar posibles vulnerabilidades o puntos de riesgo en el flujo de información, permitiendo implementar medidas de protección adecuadas.

En resumen, tanto los diagramas de flujo como los DFDs son herramientas visuales poderosas para la representación y análisis de procesos y sistemas. Comprender sus reglas, elegir las herramientas adecuadas y saber cuándo aplicar cada tipo de diagrama es fundamental para cualquier profesional que busque optimizar la claridad, la eficiencia y la comunicación en sus proyectos.
