03/06/2023
En el vasto mundo de la navegación, ya sea marítima, aérea o terrestre, la precisión es un pilar fundamental. Uno de los conceptos más críticos para garantizar una orientación exacta es la declinación magnética. Este fenómeno natural, a menudo malinterpretado, representa la diferencia angular entre el norte magnético —hacia donde apunta nuestra brújula— y el norte geográfico o verdadero, el punto fijo de referencia en el eje de rotación de la Tierra. Comprender y calcular esta variación es indispensable para cualquier navegante que busque trazar rumbos con absoluta confianza y evitar desviaciones peligrosas.
La necesidad de corregir las indicaciones de la brújula es una lección fundamental que se imparte en cursos especializados como el PER (Patrón de Embarcaciones de Recreo), donde los futuros navegantes aprenden a aplicar estos ajustes en entornos reales. A lo largo de este artículo, exploraremos en profundidad qué es la declinación magnética, por qué varía, cómo se calcula utilizando ejemplos prácticos de cartas náuticas y otros métodos, y su innegable relevancia en la seguridad y eficiencia de cualquier travesía.
- ¿Qué es la Declinación Magnética y por Qué es Crucial?
- ¿Cómo se Calcula la Declinación Magnética?
- ¿Cómo se Obtiene la Declinación Magnética (Origen)?
- La Declinación Solar (Diferente de la Magnética)
- Cómo Pasar de Coordenadas Decimales a Sexagesimales (Grados, Minutos y Segundos)
- Un Vistazo Histórico a la Declinación Magnética
- Preguntas Frecuentes sobre la Declinación Magnética
¿Qué es la Declinación Magnética y por Qué es Crucial?
La Tierra es un gigantesco imán, generando un campo magnético que se extiende desde su núcleo hasta el espacio. Este campo es el responsable de que nuestras brújulas se orienten hacia el norte. Sin embargo, el 'norte' al que apunta una brújula no es el mismo que el norte geográfico. El Norte Geográfico es el punto fijo en el Polo Norte de nuestro planeta, a través del cual pasa el eje de rotación de la Tierra. Por otro lado, el Norte Magnético es el punto hacia el cual convergen las líneas del campo magnético terrestre.
La clave de la declinación magnética radica en que estos dos 'nortes' no coinciden. El Polo Norte Magnético se desplaza constantemente y no está alineado con el Polo Norte Geográfico. Esta disparidad crea un ángulo de desviación que llamamos declinación magnética. Su valor no es constante; varía significativamente según la ubicación geográfica y, lo que es igualmente importante, cambia con el tiempo debido a la dinámica del campo magnético terrestre.
La importancia de la declinación magnética es innegable para la navegación. Si un navegante no corrige la lectura de su brújula para tener en cuenta esta desviación, el rumbo real que sigue será diferente al deseado. En el mar, por ejemplo, una pequeña desviación mantenida a lo largo de muchas millas puede llevar a un barco a desviarse kilómetros de su destino. En la aviación, las consecuencias de una navegación imprecisa pueden ser aún más graves. Por lo tanto, el ajuste de las brújulas es un paso crítico para transformar un rumbo magnético en un rumbo verdadero, o viceversa, garantizando así una trayectoria precisa y segura.
La Dinámica del Campo Magnético Terrestre
El campo magnético de la Tierra no es estático. Es generado por el movimiento de metales líquidos en el núcleo externo de nuestro planeta, un proceso conocido como la dínamo terrestre. Este proceso es complejo y está en constante evolución, lo que provoca que los polos magnéticos se muevan a lo largo del tiempo. Este movimiento continuo es la causa principal de la variación anual de la declinación magnética en cualquier punto dado de la Tierra. Además, existen pequeñas variaciones diurnas e incluso perturbaciones magnéticas locales causadas por formaciones geológicas ricas en minerales magnéticos, aunque estas últimas suelen ser de menor importancia para la navegación general.
Comprender esta variabilidad es crucial. Una carta náutica, por ejemplo, proporciona la declinación magnética para un año de referencia específico y una 'variación anual'. Esta variación anual indica cuánto cambia la declinación cada año, permitiendo a los navegantes calcular el valor actual para un año posterior. Este cálculo es una habilidad fundamental que se adquiere y perfecciona en cursos como el PER, preparando a los estudiantes para situaciones de navegación real donde la información actualizada es sinónimo de seguridad.
¿Cómo se Calcula la Declinación Magnética?

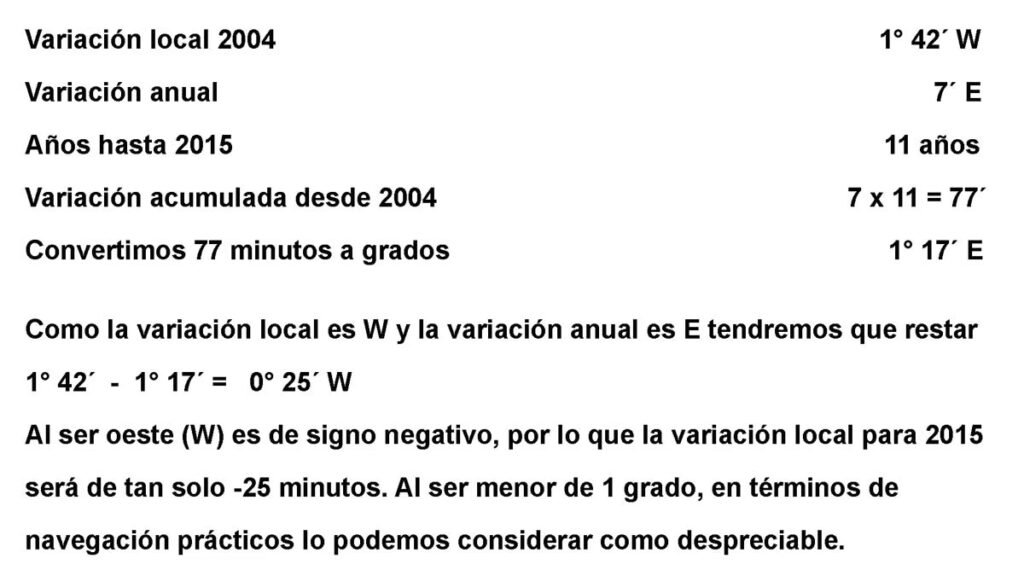

El cálculo de la declinación magnética para un año y lugar específicos es una tarea fundamental para el navegante. Generalmente, esta información se obtiene de las cartas náuticas, que incluyen una 'rosa de declinación magnética' o un recuadro de información donde se detalla la declinación para un año base y su variación anual. A continuación, se detalla el proceso mediante ejemplos prácticos.
Método de Cálculo con Cartas Náuticas
El procedimiento estándar para calcular la declinación magnética implica seguir estos pasos:
- Consulta la rosa de declinación magnética o recuadro de la carta náutica: Aquí encontrarás la declinación magnética para un año de referencia (por ejemplo, 2005) y la variación anual (por ejemplo, 7' al este cada año).
- Calcula la diferencia de años: Resta el año de referencia de la carta al año actual para el que deseas calcular la declinación.
- Multiplica la diferencia de años por la variación anual: Esto te dará el cambio total en la declinación desde el año de referencia.
- Aplica la corrección: Suma o resta este cambio al valor de la declinación del año de referencia, prestando atención a las direcciones (este/oeste).
- Redondea el valor resultante: Para mayor facilidad en la navegación, a menudo se redondea al medio grado o grado más cercano.
Ejemplo de Cálculo 1: Estrecho de Gibraltar (PER)
Supongamos que la carta náutica indica para el Estrecho de Gibraltar que en el año 2005 la declinación magnética era de 2º50' al Oeste del norte geográfico, y que cada año hay un decremento de 7' hacia el Este. Queremos calcular la declinación magnética para el año 2020.
- Año de referencia: 2005
- Declinación en 2005: 2º50' Oeste (se considera negativo: -2º50')
- Variación anual: 7' Este (decremento, es decir, la declinación Oeste disminuye, lo que equivale a un movimiento hacia el Este, considerado positivo: +7')
- Año deseado: 2020
Cálculo:
- Diferencia de años: 2020 - 2005 = 15 años.
- Variación total en 15 años: 15 años × 7' = 105'.
- Conversión de minutos a grados y minutos: 105' = 1º 45' (ya que 1º = 60').
- Aplicar la corrección: Como la variación es un decremento hacia el Este, y la declinación inicial es Oeste, se suma este valor de variación (positivo) a la declinación inicial (negativa).
Declinación en 2020 = Declinación en 2005 + (Variación total)
Declinación en 2020 = -2º50' + 1º45' - Resultado: -1º05'.
- Redondeo: Aproximadamente -1º (o 1º Oeste).
La declinación magnética para el Estrecho de Gibraltar en el año 2020 sería aproximadamente 1º Oeste.
Ejemplo de Cálculo 2: Declinación Este con Decremento
Carta náutica: Declinación magnética de 10º 14' NE (Noreste) y un decremento anual de 7' para el año 1982. Calcular la dm para el año 1993.
- Año de referencia: 1982
- Declinación en 1982: 10º 14' NE (Este, considerado positivo: +10º14')
- Variación anual: Decremento de 7' (indica que la declinación Este disminuye, se resta: -7')
- Año deseado: 1993
Cálculo:
- Años transcurridos: 1993 - 1982 = 11 años.
- Variación en 11 años: 11 × 7' = 77'.
- Conversión: 77' = 1º 17'.
- Aplicar corrección: Como es un decremento, restamos este valor a la declinación inicial.
Declinación en 1993 = 10º 14' - 1º 17'
Declinación en 1993 = 8º 57' NE. - Redondeo: Aproximadamente 9º NE.
Ejemplo de Cálculo 3: Declinación Oeste con Incremento
Carta náutica: Declinación magnética de 18º 22' NW (Noroeste) y un aumento anual de 5' para el año 1967. Calcular la dm para el año 1993.
- Año de referencia: 1967
- Declinación en 1967: 18º 22' NW (Oeste, considerado negativo: -18º22')
- Variación anual: Aumento de 5' (indica que la declinación Oeste se incrementa, se suma en valor absoluto, o se resta si Oeste es negativo: -5')
- Año deseado: 1993
Cálculo:
- Años transcurridos: 1993 - 1967 = 26 años.
- Variación en 26 años: 26 × 5' = 130'.
- Conversión: 130' = 2º 10'.
- Aplicar corrección: Como es un aumento en dirección Oeste, se suma este valor a la declinación inicial (en valor absoluto).
Declinación en 1993 = 18º 22' + 2º 10'
Declinación en 1993 = 20º 32' NW. - Redondeo: Aproximadamente 20.5º NW.
Es crucial recordar que la dirección de la variación anual (Este o Oeste) es tan importante como su magnitud. Una variación 'al Este' implica que la declinación se mueve hacia el Este (o disminuye si es Oeste), mientras que una variación 'al Oeste' implica que la declinación se mueve hacia el Oeste (o aumenta si es Oeste). Una regla mnemotécnica útil para la conversión de rumbos es: “Este es menos, Oeste es más”. Es decir, si la declinación es Este, se resta la corrección para obtener el valor magnético; si es Oeste, se suma.
Tabla Comparativa: Corrección de Rumbos
Para la conversión entre rumbo verdadero y rumbo magnético, se utiliza la declinación magnética (Dm):
| De Rumbo... | A Rumbo... | Cálculo (Dm con su signo: Este +, Oeste -) | Regla Mnemotécnica |
|---|---|---|---|
| Verdadero (Rv) | Magnético (Rm) | Rm = Rv - Dm | Para pasar de Verdadero a Magnético: Si Dm es Este, resto. Si Dm es Oeste, sumo. |
| Magnético (Rm) | Verdadero (Rv) | Rv = Rm + Dm | Para pasar de Magnético a Verdadero: Si Dm es Este, sumo. Si Dm es Oeste, resto. |
Una forma sencilla de recordar la aplicación de la declinación magnética para pasar del rumbo magnético (Rm) al rumbo verdadero (Rv) es:
Rv = Rm + Dm
Donde Dm se usa con su signo: Este es positivo (+), Oeste es negativo (-).
Ejemplo: Si Rm = 45º y Dm = 10ºE, entonces Rv = 45º + 10º = 55º.
Ejemplo: Si Rm = 45º y Dm = 10ºW, entonces Rv = 45º + (-10º) = 35º.
¿Cómo se Obtiene la Declinación Magnética (Origen)?
La declinación magnética, como hemos mencionado, surge de la no coincidencia entre los polos geográficos y los polos magnéticos de la Tierra. La aguja de nuestra brújula, al ser un imán, se alinea con las líneas de fuerza de este inmenso imán que es nuestro planeta, apuntando así al Norte Magnético, no al verdadero.
Desde hace siglos, los científicos han intentado desentrañar las causas exactas del magnetismo terrestre. Las primeras teorías, como la de la Tierra como un imán uniforme, fueron descartadas debido a que la corteza es demasiado fría para retener magnetismo y el centro demasiado caliente. Más tarde, se consideraron corrientes eléctricas atmosféricas, pero solo explican una pequeña fracción del fenómeno. La teoría más aceptada hoy en día es que el campo magnético se genera por el movimiento del hierro líquido en el núcleo externo de la Tierra, actuando como una 'dinamo' auto-generadora.
Lo que sí sabemos con certeza es que los polos magnéticos cambian permanentemente de posición, lo que justifica la existencia de la variación anual. También existen pequeñas variaciones diurnas (dependiendo de la altura del Sol) y perturbaciones magnéticas locales en ciertas zonas del globo, a menudo causadas por formaciones volcánicas o depósitos minerales. Estas últimas pueden provocar desviaciones significativas en la brújula, superando incluso los 50º o 60º en lugares como las Islas Canarias o Islandia.
Además de la declinación (el ángulo horizontal), el campo magnético terrestre tiene un componente vertical llamado inclinación magnética, que hace que la aguja se incline hacia arriba o hacia abajo. Sin embargo, en los compases de navegación modernos, esta componente vertical se anula gracias a sistemas cardánicos, por lo que para el navegante, la declinación magnética es la magnitud principal de interés para la orientación horizontal.
La Declinación Solar (Diferente de la Magnética)
Es importante diferenciar la declinación magnética de la declinación solar. Aunque ambas se refieren a un 'ángulo de desviación', sus orígenes y aplicaciones son completamente distintos. La declinación magnética se relaciona con el campo magnético de la Tierra y la orientación de las brújulas. La declinación solar, en cambio, se refiere al ángulo entre el plano del ecuador terrestre y la línea que une el centro de la Tierra con el centro del Sol. Este ángulo varía a lo largo del año debido a la inclinación del eje de rotación de la Tierra (aproximadamente 23.45°) y su órbita alrededor del Sol. Es un concepto fundamental en el cálculo de la posición del Sol en el cielo, crucial para la navegación astronómica y la energía solar.
La declinación solar es cero en los equinoccios (alrededor del 20 de marzo y 22 de septiembre), positiva durante el verano en el hemisferio norte (alcanzando un máximo de +23.45° alrededor del 21 de junio, solsticio de verano) y negativa durante el invierno en el hemisferio norte (alcanzando un mínimo de -23.45° alrededor del 21 de diciembre, solsticio de invierno).
La siguiente ecuación se puede utilizar para calcular una aproximación de la declinación solar (δ):
δ = −23.45° × cos(360/365 × (d + 10))
Donde 'd' es el número de días desde el inicio del año (d=1 para el 1 de enero). El '+10' se debe a que el solsticio de invierno ocurre antes del inicio del año calendario. Esta fórmula asume una órbita circular perfecta y convierte el número de días en una posición orbital. Es una herramienta clave para comprender la variación de la altura del Sol a lo largo del año y su impacto en las estaciones.
Cómo Pasar de Coordenadas Decimales a Sexagesimales (Grados, Minutos y Segundos)
Aunque no está directamente relacionado con el cálculo de la declinación magnética, la capacidad de convertir entre diferentes formatos de coordenadas es una habilidad indispensable en navegación. Las posiciones geográficas se pueden expresar en formato decimal (por ejemplo, 121.135°) o en formato sexagesimal (grados, minutos, segundos, por ejemplo, 121°8’6’’).
Para convertir un valor decimal (por ejemplo, 121.135°) al sistema sexagesimal, sigue estos pasos:
- Identifica los grados: La parte entera del valor decimal son los grados (121°).
- Calcula los minutos: Multiplica la parte decimal por 60 (0.135 × 60 = 8.1). La parte entera de este resultado son los minutos (8’).
- Calcula los segundos: Multiplica la parte decimal del resultado anterior por 60 (0.1 × 60 = 6). Este resultado son los segundos (6’’).
- Forma el resultado final: Combina los grados, minutos y segundos (121°8’6’’).
Ejemplos de Conversión:
- 10.46° = 10°27’36’’
- 36.30° = 36°18’0’’
- 132.39° = 132°23’24’’
Dominar estas conversiones es vital para interpretar correctamente las posiciones en diferentes tipos de cartas y dispositivos de navegación, un conocimiento que también se profundiza en el curso PER.
Un Vistazo Histórico a la Declinación Magnética
Contrario a la creencia popular, Cristóbal Colón no fue el descubridor de la declinación magnética, sino que su existencia ya era conocida mucho antes. Sin embargo, fue Colón quien la incluyó 'oficialmente' en la navegación durante su primer viaje en 1492. Observó cómo la declinación variaba a medida que navegaba cerca de las Azores, notando que la aguja de su brújula no apuntaba directamente al norte geográfico, lo cual era fácil de verificar en el hemisferio norte gracias a la Estrella Polar. Este hecho quedó registrado en su diario el 13 de septiembre de 1492, cuando notó que las agujas 'nordestaban' y 'norestaban' según el momento del día.
Curiosamente, los chinos ya conocían la declinación magnética y podían determinarla con exactitud desde el siglo XII. Manuscritos de la época también demuestran que en Occidente el fenómeno era conocido y calculado. El descubrimiento de Colón, sin embargo, impulsó la búsqueda de una forma de determinar la longitud a partir de las variaciones de la declinación magnética. Aunque esta idea resultó inviable debido a las irregularidades del campo magnético terrestre, la rigurosa recopilación de datos por parte de los navegantes de la época dio origen a algo de suma importancia: la cartografía magnética. El español Alonso de Santa Cruz, cosmógrafo de la Casa de Contratación de Indias, fue pionero en la creación de la primera carta magnética, un hito crucial para la navegación.
Preguntas Frecuentes sobre la Declinación Magnética
A continuación, respondemos algunas de las preguntas más comunes sobre la declinación magnética.
¿La declinación magnética es la misma en todo el mundo?
No, la declinación magnética varía significativamente de un lugar a otro en la Tierra. Su valor y dirección dependen de la ubicación geográfica específica, ya que está influenciada por la posición de los polos magnéticos y la forma del campo magnético terrestre en cada punto.
¿La declinación magnética cambia con el tiempo?
Sí, la declinación magnética no es estática. Cambia gradualmente con el tiempo debido al movimiento continuo de los polos magnéticos de la Tierra y las variaciones en el campo magnético. Por esta razón, las cartas náuticas incluyen una 'variación anual' que permite a los navegantes actualizar el valor de la declinación para el año en curso.
Es crucial porque las brújulas magnéticas apuntan al norte magnético, no al norte geográfico (verdadero). Para navegar con precisión y seguir un rumbo verdadero, es necesario corregir la lectura de la brújula aplicando la declinación magnética. Sin esta corrección, el rumbo real que se sigue puede desviarse del deseado, lo que puede llevar a errores significativos en la posición, especialmente en viajes largos.
¿Dónde puedo encontrar la declinación magnética actual para mi ubicación?
La declinación magnética para una ubicación específica se puede encontrar en las cartas náuticas actualizadas, que suelen incluir un recuadro o una rosa de declinación con el valor para un año de referencia y la variación anual. También existen calculadoras de declinación magnética en línea y software de navegación que utilizan modelos geofísicos para proporcionar valores precisos y actualizados.
¿Qué es la 'variación anual' de la declinación magnética?
La variación anual es el cambio promedio en la declinación magnética por año para una ubicación específica. Se expresa en minutos de arco (por ejemplo, 7' Este o 5' Oeste) y se utiliza para actualizar el valor de la declinación desde el año de referencia de la carta hasta el año actual de la navegación.
Dominar el cálculo y la aplicación de la declinación magnética es una habilidad esencial para cualquier navegante. Asegura que los rumbos trazados en la carta se correspondan fielmente con la dirección real sobre el terreno o el agua, garantizando así la seguridad y el éxito de cada travesía.
