Curvas de Nivel: Desvelando los Secretos del Terreno

Imagina poder visualizar la forma de la Tierra sin necesidad de verla en 3D, simplemente observando líneas en un mapa. Esto es posible gracias a las curvas de nivel, una herramienta fundamental en campos como la topografía, la ingeniería, la geografía y la planificación urbana. Estas líneas, aparentemente sencillas, encierran una vasta cantidad de información sobre la superficie terrestre, permitiéndonos comprender desde la pendiente de una montaña hasta la distribución de una variable ambiental. Pero, ¿qué son exactamente y cómo se calculan estas poderosas representaciones?

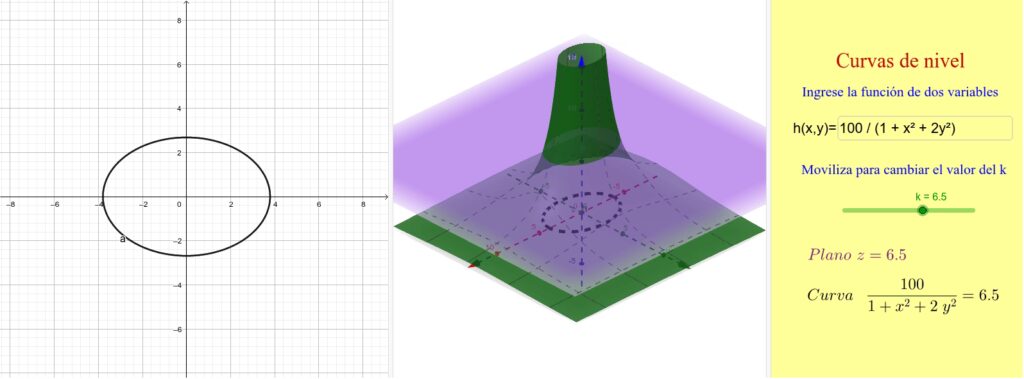

¿Qué Son las Curvas de Nivel y Para Qué Sirven?

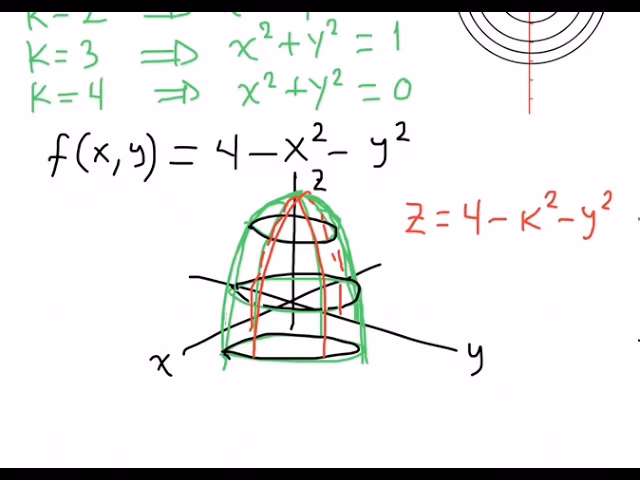

Las curvas de nivel, también conocidas como isolíneas en un contexto más amplio, son líneas que conectan puntos de igual valor en un mapa o superficie. Su aplicación más común es la representación de la elevación del terreno, donde cada curva une puntos que se encuentran a la misma altitud sobre el nivel del mar. Sin embargo, su utilidad va mucho más allá de la topografía. Pueden representar cualquier fenómeno continuo, como la temperatura (isotermas), la presión atmosférica (isobaras), la precipitación (isoyetas) o incluso la concentración de contaminantes.

La distribución de estas líneas es clave para interpretar la superficie. Cuando las curvas de nivel están muy juntas, indican un cambio rápido en el valor, es decir, una pendiente pronunciada en el caso de la elevación. Por el contrario, si las líneas están separadas, sugieren un cambio gradual, lo que se traduce en un terreno más plano. Esta característica permite a los profesionales visualizar de un vistazo las áreas más empinadas o llanas, así como identificar crestas (donde las curvas se alejan del centro de una elevación) y valles (donde se acercan).

La creación de curvas de nivel es esencial para:

• Visualizar el terreno: Proporcionan una representación clara de la forma y pendiente de una superficie.
• Planificación y diseño: Ayudan en la ubicación de infraestructuras, la planificación de rutas o el diseño de proyectos de construcción.
• Análisis hidrológico: Permiten determinar la dirección del flujo del agua y delimitar cuencas.
• Estudios ambientales: Facilitan el mapeo de la dispersión de contaminantes o la distribución de temperaturas.

El Cálculo Detallado de las Curvas de Nivel

La creación de curvas de nivel a partir de datos digitales es un proceso que implica complejos cálculos de interpolación. Generalmente, estas curvas se derivan de un Modelo Digital de Terreno (MDT) o un Modelo Digital de Elevación (MDE), que son representaciones ráster de la superficie. Un ráster es una cuadrícula de celdas, donde cada celda almacena un valor (por ejemplo, la elevación) para su ubicación correspondiente.

Para entender cómo se calculan, consideremos un ejemplo simplificado. Imagina una cuadrícula de nueve celdas, cada una con un valor de elevación en su centro. Si deseamos generar una curva de nivel para una elevación específica, por ejemplo, 830 metros, el software realiza los siguientes pasos:

1. Cálculo de valores centrales: Primero, se utilizan técnicas como la interpolación bilineal para estimar un valor central para cada grupo de cuatro celdas adyacentes. Este valor se obtiene promediando las elevaciones de las cuatro celdas. Por ejemplo, si cuatro celdas tienen valores de 799, 802, 825 y 828, su valor central interpolado sería (799 + 802 + 825 + 828) / 4 = 813.5, que puede redondearse.
2. Determinación de puntos de intersección: Una vez calculados estos valores centrales, junto con los valores originales de las celdas, el sistema utiliza interpolación lineal para determinar dónde caería el valor deseado (830 metros en nuestro ejemplo) a lo largo de las líneas que conectan los centros de las celdas (verticales, horizontales y diagonales). Si entre un punto de 820m y otro de 840m existe una línea, el punto de 830m se ubicaría justo en el medio.
3. Construcción de la línea de contorno: Finalmente, la curva de nivel se construye uniendo todos estos puntos de intersección calculados. Es importante destacar que la extrapolación no se utiliza en las esquinas exteriores del ráster, lo que significa que las curvas de nivel no se extienden más allá del borde de los datos de entrada.

Este proceso es ejecutado por herramientas especializadas en software de Sistemas de Información Geográfica (GIS), como ArcGIS (con sus extensiones Spatial Analyst o 3D Analyst) o QGIS, que están diseñados para manejar grandes volúmenes de datos geoespaciales y realizar estos cálculos de manera eficiente.

Cómo Obtener y Visualizar Curvas de Nivel

Hoy en día, el acceso a las curvas de nivel es más sencillo que nunca, tanto para la visualización rápida como para la descarga y el trabajo detallado. Aquí exploramos algunas de las vías más comunes:

Visualización en Google Maps y Google Earth

Google ha integrado la visualización de relieve y curvas de nivel en sus populares plataformas de mapas. Aunque es una funcionalidad visual y no para descarga directa de datos vectoriales precisos, es extremadamente útil para una primera aproximación:

• En Google Maps: Puedes activar la opción de “Relieve” desde el panel lateral izquierdo. A medida que te acercas a un área, las curvas de nivel comenzarán a aparecer, mostrando las variaciones de elevación.
• En Google Earth: La visualización es más inmersiva, permitiendo una vista en 3D del terreno, que se basa en un Modelo Digital de Terreno subyacente.

La fuente principal de los datos de elevación que utiliza Google para generar estas curvas es el modelo digital de terreno conocido como SRTM-90m. Este modelo fue elaborado inicialmente por la NASA y continuado por el USGS (Servicio Geológico de Estados Unidos). Su resolución horizontal es de aproximadamente 90 metros (aunque puede variar con la latitud) y se estima que su error vertical ronda los 16 metros. Es una excelente base para la visualización global, pero para proyectos que requieran alta precisión, se necesitarán fuentes de datos más detalladas.

Descarga y Trabajo con Curvas de Nivel en AutoCAD

Para profesionales que necesitan trabajar con curvas de nivel de manera precisa en entornos CAD (Diseño Asistido por Computadora), existen herramientas que permiten extraer estos datos de plataformas como Google Earth y transformarlos en objetos manipulables. Un ejemplo destacado es el uso del add-in Plex.Earth para AutoCAD. Este proceso típicamente sigue los siguientes pasos:

1. Desplegar la zona en Google Earth: Abre Google Earth y navega hasta la región de interés de la cual deseas obtener las curvas de nivel. Asegúrate de que la vista esté correctamente encuadrada.
2. Importar el Modelo Digital en AutoCAD: Con Plex.Earth instalado y tu sesión iniciada en AutoCAD, dirígete a la pestaña “Terreno” y selecciona la opción “By GE View”. El software te indicará la cantidad de puntos que se importarán y te preguntará si deseas que se generen automáticamente las curvas de nivel. Confirma y el programa procesará los datos.
3. Generación y visualización: Una vez completado el proceso, tendrás las curvas de nivel generadas directamente en tu entorno de AutoCAD, listas para ser editadas, analizadas o integradas en tus diseños.
4. Exportar a Google Earth (Opcional): Si deseas visualizar el resultado de tu trabajo o un modelo 3D generado a partir de estas curvas en Google Earth, puedes seleccionar el objeto en AutoCAD, elegir la opción “KML Export” en Plex.Earth, ajustar el modelo al terreno y luego abrirlo en Google Earth para una visualización comparativa o de presentación.

Esta metodología es muy valiosa para ingenieros, arquitectos, topógrafos y urbanistas que requieren datos de elevación precisos para sus proyectos, permitiendo una integración fluida entre las herramientas de diseño y los datos geoespaciales.

Calidad y Precisión de las Curvas de Nivel

La calidad de las curvas de nivel generadas depende fundamentalmente de la precisión de los datos de entrada (el ráster o MDT) y del método de interpolación utilizado. Una mayor resolución del ráster (tamaño de celda más pequeño) generalmente resultará en curvas de nivel más suaves y detalladas, mientras que un tamaño de celda grande puede producir curvas más gruesas y toscas.

Ocasionalmente, pueden surgir situaciones donde las curvas de nivel parecen cruzarse, intersecarse o formar líneas ramificadas. Aunque en algunos casos (como en collados o crestas que caen exactamente sobre un intervalo de curva de nivel) estas son interpretaciones válidas de la superficie, los cartógrafos a menudo las ajustan para fines estéticos y de claridad. Un cruce real de curvas de nivel (donde una línea de igual valor se superpone a otra de diferente valor) es teóricamente imposible en un terreno continuo, salvo en acantilados verticales.

Controlando y Mejorando la Calidad de las Curvas de Nivel

Si las curvas de nivel generadas presentan una apariencia “cuadrada” o demasiado tosca, que parece seguir los límites de las celdas del ráster, esto puede deberse a que los valores de los datos ráster son números enteros y las curvas de nivel pasan exactamente por los centros de las celdas. Esto no es un error, sino una delineación exacta de los datos. Sin embargo, para obtener curvas más suaves, existen técnicas de suavizado:

• Suavizado de los Datos de Origen:
  • Estadísticas Focales (Valor Medio): Preprocesar el ráster de entrada con una herramienta de estadísticas focales, utilizando la estadística de valor medio, puede ayudar a suavizar los cambios bruscos entre celdas adyacentes, lo que se traduce en curvas más fluidas.
  • Ajuste Leve de Valores Z: Otra técnica es ajustar ligeramente los valores de elevación (valores Z) del ráster para que las curvas de nivel no pasen exactamente por los centros de las celdas. Esto se puede lograr con un kernel ponderado personalizado en una herramienta de estadísticas focales, aplicando un peso mayor a la celda central y pequeños pesos a las celdas vecinas. Un ajuste mínimo, como 0.005, puede ser suficiente para lograr el efecto deseado sin afectar significativamente la precisión general.
• Ajuste de la Curva de Nivel Base:
  • Si estás utilizando una herramienta que permite especificar una lista de valores para las curvas de nivel (como “Lista de curvas de nivel” en algunos softwares GIS), puedes desplazar levemente el valor base. Por ejemplo, en lugar de generar curvas en 600, 650, 700, etc., puedes especificarlas en 600.001, 650.001, 700.001. Este pequeño ajuste es a menudo suficiente para “desalinear” las curvas de los centros de las celdas y producir un resultado más estético.

Preguntas Frecuentes sobre Curvas de Nivel

¿Para qué se utilizan las curvas de nivel en la vida cotidiana?

Aunque no lo notemos, las curvas de nivel son fundamentales en muchas áreas. Se usan en mapas topográficos para excursionistas, en la planificación de carreteras y edificios, en la gestión de recursos hídricos, en la agricultura para determinar pendientes de cultivo y en la prevención de desastres naturales como inundaciones o deslizamientos de tierra. Son la base para entender la geografía de un lugar.

¿Son siempre precisas las curvas de nivel de Google Maps?

Las curvas de nivel en Google Maps son útiles para una visualización general y una comprensión básica del relieve. Sin embargo, su precisión (basada en el modelo SRTM-90m) es de aproximadamente 90 metros de resolución horizontal y 16 metros de error vertical. Para proyectos de ingeniería, construcción o cualquier aplicación que requiera alta precisión, es indispensable utilizar datos topográficos generados con métodos más exactos, como levantamientos GPS de precisión, LiDAR o fotogrametría con drones.

¿Qué diferencia hay entre una isolínea y una curva de nivel?

Una curva de nivel es un tipo específico de isolínea. Una isolínea es un término general para cualquier línea que conecta puntos de igual valor de una variable continua (ej. isotermas para temperatura, isobaras para presión). Una curva de nivel se refiere específicamente a isolíneas de igual elevación o altitud.

¿Pueden las curvas de nivel cruzarse o tocarse?

En un terreno real y continuo, las curvas de nivel de diferentes valores no pueden cruzarse. Si lo hicieran, significaría que un mismo punto tiene dos elevaciones diferentes, lo cual es imposible. Sin embargo, pueden parecer muy juntas o incluso tocarse en áreas de pendientes extremadamente pronunciadas, como acantilados verticales o voladizos. En el caso de los voladizos (cuevas o salientes), una curva de nivel podría aparecer superpuesta a otra, pero no cruzándose en el mismo plano de la superficie.

Las curvas de nivel son mucho más que simples líneas en un mapa; son una ventana a la comprensión de nuestro entorno tridimensional. Desde la planificación de grandes infraestructuras hasta la simple navegación en una caminata por la montaña, su cálculo y correcta interpretación son herramientas invaluables. Dominar su uso y comprensión nos permite interactuar de manera más informada con el paisaje, abriendo un mundo de posibilidades en el análisis espacial y el diseño. La próxima vez que veas un mapa con estas líneas, sabrás que estás mirando una compleja representación matemática y geográfica del mundo que te rodea.
