Guía Completa: Cálculo del Paso y Longitud de Cadenas

En el vasto universo de la mecánica, ya sea sobre dos ruedas o en la potencia de una motosierra, la cadena es un componente fundamental cuyo correcto dimensionamiento y mantenimiento son cruciales para el rendimiento y la seguridad. Sin embargo, existe una notable confusión y una miríada de opiniones sobre cómo determinar la longitud adecuada de una cadena de bicicleta o cómo comprender el ‘paso’ de una cadena de sierra. Este artículo se propone desentrañar estos misterios, proporcionando una guía clara y concisa para que cualquier aficionado o profesional pueda realizar estos cálculos con confianza y precisión. Olvídate de los mitos y las suposiciones; aquí encontrarás la información esencial para optimizar el funcionamiento de tus equipos y prolongar la vida útil de sus cadenas.

La Importancia de Entender tu Cadena

La cadena es el corazón de la transmisión en muchos sistemas mecánicos, transfiriendo potencia de un punto a otro. En una bicicleta, conecta los platos con el piñón trasero, permitiendo que la fuerza de tus piernas impulse la rueda. En una motosierra, es la herramienta de corte que transforma la energía del motor en acción. La precisión en sus medidas no es un detalle menor; afecta directamente la eficiencia, la durabilidad de otros componentes y, lo más importante, la seguridad del usuario. Una cadena con la longitud incorrecta en una bicicleta puede provocar cambios deficientes, saltos, un desgaste prematuro del cassette y los platos, o incluso la rotura de la cadena. En una motosierra, un paso incorrecto puede dañar el piñón de ataque o la punta de la barra, resultando en un corte ineficaz y potencialmente peligroso. Por ello, comprender y aplicar los principios de cálculo del paso y la longitud de la cadena es una habilidad indispensable.

¿Qué es el Paso de una Cadena y Cómo se Mide?

El paso de una cadena, también conocido como 'pitch' en inglés, se refiere a la distancia entre los eslabones de arrastre consecutivos de la cadena. Esta medida es un indicador crucial del tamaño general de la cadena. Generalmente, un paso más grande implica una cadena más pesada y robusta, diseñada para aplicaciones que requieren mayor resistencia y capacidad de corte. Es una especificación vital, especialmente en cadenas de sierra, donde la compatibilidad con otros componentes es absoluta.

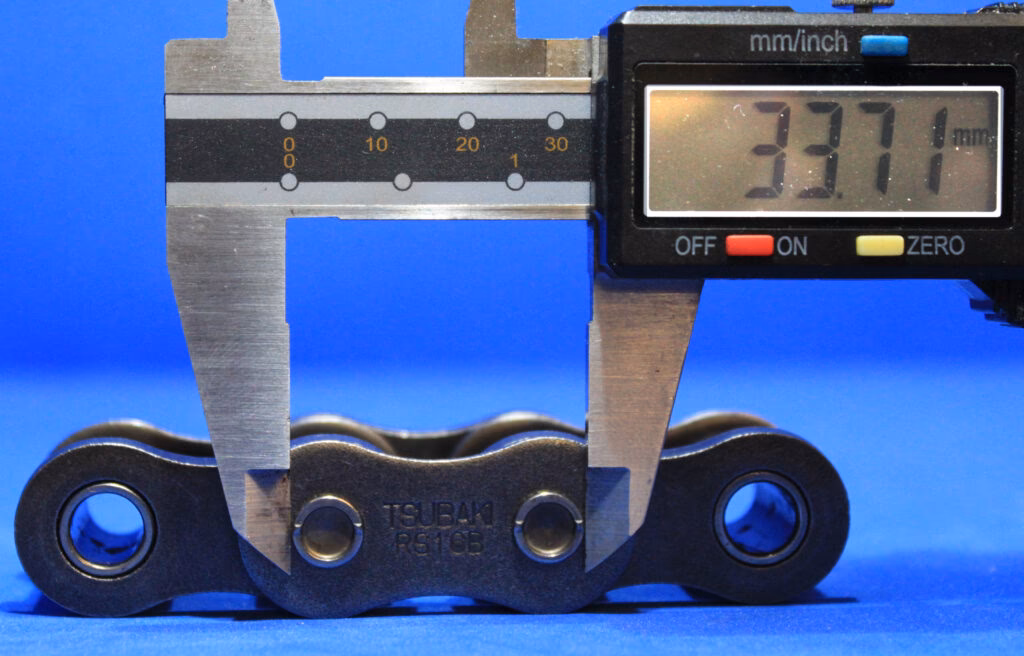

Método de Medición del Paso

La forma estandarizada de determinar el paso de una cadena es midiendo la distancia entre tres eslabones de arrastre consecutivos y dividiendo el resultado por dos. Por ejemplo, si al medir la distancia entre el primer, segundo y tercer eslabón de arrastre obtienes 3/4 de pulgada (0.75 pulgadas), el paso de la cadena sería de 3/8 de pulgada (0.375 pulgadas). Esta fórmula asegura una medición precisa al promediar la distancia entre los eslabones, compensando posibles pequeñas variaciones. Es fundamental utilizar un calibrador o una cinta métrica de precisión para obtener el valor más exacto posible.

El paso puede expresarse tanto como una fracción (por ejemplo, 3/8") como un decimal (por ejemplo, .404"). Ambas representaciones son válidas y se utilizan en la industria, por lo que es importante familiarizarse con ambas. La elección de una u otra suele depender de la región o del fabricante, pero el valor intrínseco que representan es el mismo.

Pasos Comunes en Cadenas de Sierra y su Aplicación

El paso de la cadena de sierra está directamente relacionado con el tipo de trabajo para el que está diseñada la motosierra. Diferentes aplicaciones requieren diferentes características de la cadena:

• 3/8": Este es el paso más común utilizado por los profesionales en regiones como el Pacífico Noroeste y Alaska. Ofrece una excelente flexibilidad, bajo peso, fuerza adecuada y una buena velocidad de corte cuando se utiliza en motosierras profesionales de altas RPM. Es una opción versátil para una amplia gama de tareas de tala y poda.
• .404" y 3/4": Las cosechadoras y máquinas de tala de gran escala suelen utilizar cadenas con pasos de .404" y 3/4". Estas cadenas son considerablemente más grandes y robustas, diseñadas para soportar las exigencias de la tala industrial y el trabajo pesado con troncos de gran diámetro. Su mayor tamaño se traduce en una mayor resistencia y capacidad de corte en condiciones extremas.

La Compatibilidad es Clave: Cadena, Piñón y Punta de Barra

Uno de los aspectos más críticos a recordar sobre el paso de la cadena es que debe coincidir perfectamente con el paso del piñón de arrastre y el paso de la punta de la barra. Esta compatibilidad es absolutamente no negociable para el funcionamiento correcto de la motosierra. Si el paso de la cadena no coincide con el piñón o la barra, la cadena no se asentará correctamente, lo que resultará en un desgaste excesivo de todos los componentes, una pérdida significativa de eficiencia de corte y, lo que es más grave, un riesgo considerable para la seguridad del operador. Una desalineación puede provocar que la cadena se salte, se rompa o incluso que la motosierra se atasque peligrosamente durante el corte. Siempre verifica las especificaciones de tu motosierra y de los componentes de repuesto para asegurar una compatibilidad perfecta.

La Longitud Correcta de la Cadena de Bicicleta: Desmintiendo Mitos

Determinar la longitud correcta de la cadena de una bicicleta es un tema que genera un sinfín de debates entre mecánicos y ciclistas. Existen múltiples métodos, cada uno con sus defensores y detractores, lo que a menudo lleva a la confusión. Algunos sugieren colocar la cadena en el piñón más pequeño sin tensión excesiva y añadir un número específico de eslabones (dos, tres, cuatro o cinco). Otros argumentan que lo mejor es colocar la cadena en el piñón más grande y el plato más grande, tensarla o, por el contrario, dejarla un poco suelta debido a la deflexión. Es hora de desmitificar estas prácticas y ofrecer una perspectiva clara.

Métodos Comunes y sus Consideraciones

Históricamente, se han popularizado dos métodos principales para calcular la longitud de la cadena de bicicleta, y ambos tienen sus méritos y sus limitaciones:

1. Método del Piñón Más Grande y Plato Más Grande (Big-Big): Este es uno de los métodos más utilizados y fiables, especialmente para transmisiones modernas. Consiste en pasar la cadena por el plato más grande y el piñón más grande, sin pasar por el desviador trasero. Se une la cadena de manera que los dos extremos se superpongan en un par de eslabones. Luego, se añade uno o dos eslabones completos adicionales (es decir, un par de eslabones internos y externos) para permitir el movimiento y la acción del desviador. Este método asegura que la cadena sea lo suficientemente larga para evitar una tensión excesiva en la combinación de marchas más exigente, protegiendo el desviador y la propia cadena de un estiramiento forzado. Es crucial que la cadena no quede demasiado tensa en esta configuración, ya que podría dañar el desviador.
2. Método del Piñón Pequeño y Añadir Eslabones: Algunos ciclistas y mecánicos prefieren este enfoque. La cadena se coloca en el piñón más pequeño sin pasar por el desviador. Se tensa la cadena hasta que los eslabones se junten, y luego se añaden de dos a cuatro eslabones completos. Este método es más propenso a errores, ya que la cantidad de eslabones a añadir puede variar según el diseño del desviador y el tamaño del cassette. Una cadena demasiado corta con este método puede generar problemas de cambio y tensión excesiva en las marchas grandes.

La clave para una longitud de cadena óptima es encontrar el equilibrio que permita cambios suaves en todas las marchas sin que la cadena quede excesivamente tensa en las combinaciones grandes o demasiado floja en las pequeñas. Una cadena con la longitud incorrecta puede llevar a un desgaste prematuro de la transmisión, a saltos de cadena o a una mala experiencia de pedaleo. Es por ello que la precisión en este cálculo es tan importante para el rendimiento general de tu bicicleta.

Enfoque en el Mantenimiento de Cadenas SHIMANO

Aunque es emocionante montar una bicicleta nueva desde cero, la realidad es que la mayoría de las veces se reemplaza una cadena vieja por una nueva. En el contexto del ciclismo sostenible, es fundamental preguntarse: ¿cuándo es el momento adecuado para reemplazar una cadena? SHIMANO, uno de los principales fabricantes de componentes de bicicleta, enfatiza la importancia de un mantenimiento regular y la sustitución oportuna de la cadena para preservar la vida útil de todo el tren de transmisión (platos y cassette). Una cadena desgastada no solo reduce la eficiencia de la transmisión, sino que también acelera el desgaste de los componentes más caros.

¿Cuándo Reemplazar la Cadena de tu Bicicleta?

La cadena de tu bicicleta es un componente de desgaste. Con el tiempo y el uso, los pasadores y los rodillos de la cadena se desgastan, lo que provoca un "estiramiento" aparente de la cadena (en realidad, es un alargamiento debido al juego entre los componentes). Una cadena estirada no se acopla correctamente con los dientes del cassette y los platos, lo que lleva a un cambio deficiente, ruido y, eventualmente, al desgaste prematuro de esos componentes más costosos.

Signos de Desgaste y Medición

Existen varias señales que indican que es hora de reemplazar tu cadena:

• Saltos de cadena: Si la cadena salta o resbala sobre los piñones, especialmente bajo tensión, es un claro indicio de desgaste.
• Ruidos inusuales: Un aumento en el ruido del tren de transmisión, como chirridos o crujidos, puede ser señal de una cadena desgastada.
• Medición con galga de cadena: La forma más precisa de determinar el desgaste de la cadena es utilizando una herramienta específica conocida como “galga de cadena” o “medidor de desgaste de cadena”. Estas herramientas se insertan entre los eslabones y, si caen completamente, indican que la cadena ha alcanzado un nivel de desgaste crítico (generalmente 0.75% o 1% de estiramiento, dependiendo de la cadena y el fabricante). Reemplazar la cadena en el punto de 0.75% de desgaste es ideal para prolongar la vida útil del cassette y los platos.

El reemplazo oportuno de la cadena es una de las prácticas de mantenimiento más rentables que puedes realizar. Es mucho más económico reemplazar una cadena que reemplazar un cassette y platos desgastados prematuramente por una cadena en mal estado. Considera la cadena como un fusible de bajo costo que protege los componentes más valiosos de tu bicicleta.

Tabla Comparativa: Métodos de Cálculo de Longitud de Cadena de Bicicleta

Preguntas Frecuentes (FAQ)

¿Es el paso de cadena el mismo para todas las cadenas?

No, el paso de la cadena varía significativamente según la aplicación. Las cadenas de bicicleta tienen pasos estandarizados (por ejemplo, 1/2 pulgada), pero su anchura varía según el número de velocidades. Las cadenas de motosierra tienen pasos distintos (como 3/8", .404", 3/4") diseñados para la potencia y las exigencias de corte. Es crucial conocer el paso específico de la cadena que necesitas para cada equipo.

¿Qué sucede si el paso de la cadena de mi motosierra no coincide con la barra y el piñón?

Si el paso de la cadena no coincide con el piñón de arrastre y la punta de la barra, la cadena no encajará correctamente en los dientes. Esto provocará un desgaste extremadamente rápido de la cadena, el piñón y la barra. Además, la motosierra no cortará de manera eficiente, experimentará vibraciones excesivas y, lo que es más importante, presentará un riesgo significativo de que la cadena se salga o se rompa durante el uso, lo cual es muy peligroso.

¿Afecta la longitud de la cadena al rendimiento de mi bicicleta?

Absolutamente. Una cadena demasiado larga puede provocar que la cadena golpee el cuadro (chain slap), cambios lentos o imprecisos, o incluso que la cadena se caiga del plato o piñón. Una cadena demasiado corta causará una tensión excesiva en el desviador y el tren de transmisión, especialmente en las marchas más grandes, lo que puede dañar el desviador, los piñones y la propia cadena, además de limitar el rango de marchas utilizable.

¿Puedo usar una cadena de una marca en un sistema de otra marca en mi bicicleta?

En muchos casos, sí, las cadenas de bicicleta son interoperables entre marcas si son del mismo tipo (por ejemplo, una cadena de 11 velocidades de KMC generalmente funcionará con un sistema Shimano o SRAM de 11 velocidades). Sin embargo, siempre es recomendable verificar las especificaciones del fabricante y, si es posible, optar por la marca de la cadena recomendada por el fabricante del grupo de transmisión para asegurar la máxima compatibilidad y rendimiento óptimo.

¿Cómo influye el tamaño de la corona o el piñón en la longitud de la cadena de bicicleta?

El tamaño de los platos y piñones es el factor principal que determina la longitud ideal de la cadena. Si cambias a un plato o cassette con más dientes, es muy probable que necesites una cadena más larga. Por el contrario, si reduces el tamaño de los dientes, podrías necesitar acortar la cadena. Siempre que realices cambios significativos en el tamaño de tus engranajes, es fundamental revisar y ajustar la longitud de la cadena para mantener la eficiencia y la seguridad de la transmisión.

Entender el paso de una cadena de sierra y la longitud correcta de una cadena de bicicleta es más que una simple cuestión técnica; es una habilidad fundamental que garantiza el óptimo funcionamiento y la seguridad de tus herramientas y vehículos. Al desmitificar los procesos de cálculo y proporcionar pautas claras, esperamos haberte brindado la confianza para abordar estas tareas con precisión. Recuerda siempre que una cadena bien dimensionada y mantenida no solo mejora el rendimiento, sino que también prolonga la vida útil de todo el sistema de transmisión, lo que te ahorrará tiempo y dinero a largo plazo. Invierte en el conocimiento y la precisión; tus equipos te lo agradecerán.
