Método de Rigidez: Análisis Estructural Avanzado

En el vasto universo de la ingeniería estructural, la capacidad de predecir cómo se comportará una estructura bajo diversas cargas es fundamental para garantizar su seguridad y eficiencia. Desde los puentes más imponentes hasta los edificios más altos, el análisis preciso es la piedra angular de un diseño exitoso. Dentro de este campo, emerge una herramienta poderosa y ampliamente adoptada: el método de la matriz de rigidez, también conocido como el método directo de rigidez. Este enfoque matricial ha revolucionado la forma en que los ingenieros abordan problemas complejos, convirtiéndose en el fundamento de la mayoría de los programas de software de análisis estructural computarizado.

Originado en la exigente disciplina de la ingeniería aeroespacial, donde la precisión es una cuestión de vida o muerte, el método de rigidez se ha consolidado como la técnica preferida para el análisis de estructuras complejas, especialmente aquellas que son estáticamente indeterminadas. Su naturaleza sistemática y su perfecta adaptación a la implementación computacional lo hacen indispensable en la era moderna de la ingeniería.

El Corazón del Análisis Estructural: ¿Qué es el Método de Rigidez?

El método directo de rigidez, a menudo llamado método de rigidez matricial, es una técnica de análisis estructural diseñada para el análisis automatizado por computadora de estructuras complejas, incluyendo aquellas que son estáticamente indeterminadas (donde las ecuaciones de equilibrio por sí solas no son suficientes para determinar todas las fuerzas internas y reacciones). Es un método matricial que utiliza las relaciones de rigidez de los miembros para calcular las fuerzas y los desplazamientos en las estructuras.

En esencia, el método de rigidez es la implementación más común del Método de Elementos Finitos (FEM) en el ámbito estructural. Su principio fundamental radica en modelar una estructura como un conjunto de elementos más simples e idealizados, interconectados en puntos específicos llamados nodos. Las propiedades de rigidez del material de estos elementos se compilan, mediante álgebra lineal, en una única ecuación matricial que rige el comportamiento de toda la estructura idealizada. A partir de esta ecuación, los desplazamientos y fuerzas desconocidos de la estructura pueden ser determinados resolviendo el sistema de ecuaciones lineales.

La Ecuación Fundamental: Rigidez vs. Flexibilidad

Uno de los conceptos clave en el método de rigidez es la relación intrínseca entre la rigidez y la flexibilidad de un elemento. La matriz de rigidez del elemento 'k' y la matriz de flexibilidad del elemento 'f' son inversas entre sí. Esto se expresa matemáticamente como:

k = f-1 o f = k-1

Donde 'f' es la matriz de flexibilidad y 'k' es la matriz de rigidez. En términos más simples, la rigidez representa la resistencia de un elemento a la deformación bajo una carga, mientras que la flexibilidad describe la magnitud de la deformación que ocurre bajo una carga unitaria. Si las deformaciones de los miembros (q^m) son los desplazamientos absolutos, entonces las fuerzas de los miembros (Q^m) son fuerzas independientes de los miembros. En tal caso, la relación fundamental puede invertirse para obtener la llamada matriz de flexibilidad del miembro, que es la base del método de flexibilidad.

Un Viaje Histórico: Orígenes del Método Directo de Rigidez

La historia del método de rigidez es una fascinante crónica de la convergencia entre la necesidad de ingeniería y el avance computacional. Su origen se remonta a la década de 1930, impulsado por la complejidad de los marcos de aviones y la búsqueda de métodos de análisis más eficientes.

• 1934-1938: A. R. Collar y W. J. Duncan publicaron los primeros trabajos que introdujeron la representación y terminología de los sistemas matriciales que se utilizan hoy en día en el análisis estructural.
• 1954-1955: El profesor John H. Argyris logró un avance significativo al sistematizar el concepto de ensamblar los componentes elementales de una estructura en un sistema de ecuaciones. Su trabajo fue crucial para la comprensión de cómo las propiedades individuales de los elementos podían combinarse para describir el comportamiento global de la estructura.
• 6 de noviembre de 1959: M. J. Turner, jefe de la Unidad de Dinámica Estructural de Boeing, publicó un artículo seminal que delineaba el método directo de rigidez como un modelo eficiente para la implementación por computación. Este fue un punto de inflexión, ya que coincidió con el auge de las computadoras, haciendo que este método fuera extremadamente práctico y escalable para problemas de ingeniería de gran envergadura.

Desde entonces, el método directo de rigidez ha sido la base para la mayoría del software de elementos finitos, tanto comercial como de código abierto, consolidando su posición como una herramienta indispensable en el diseño y análisis estructural moderno.

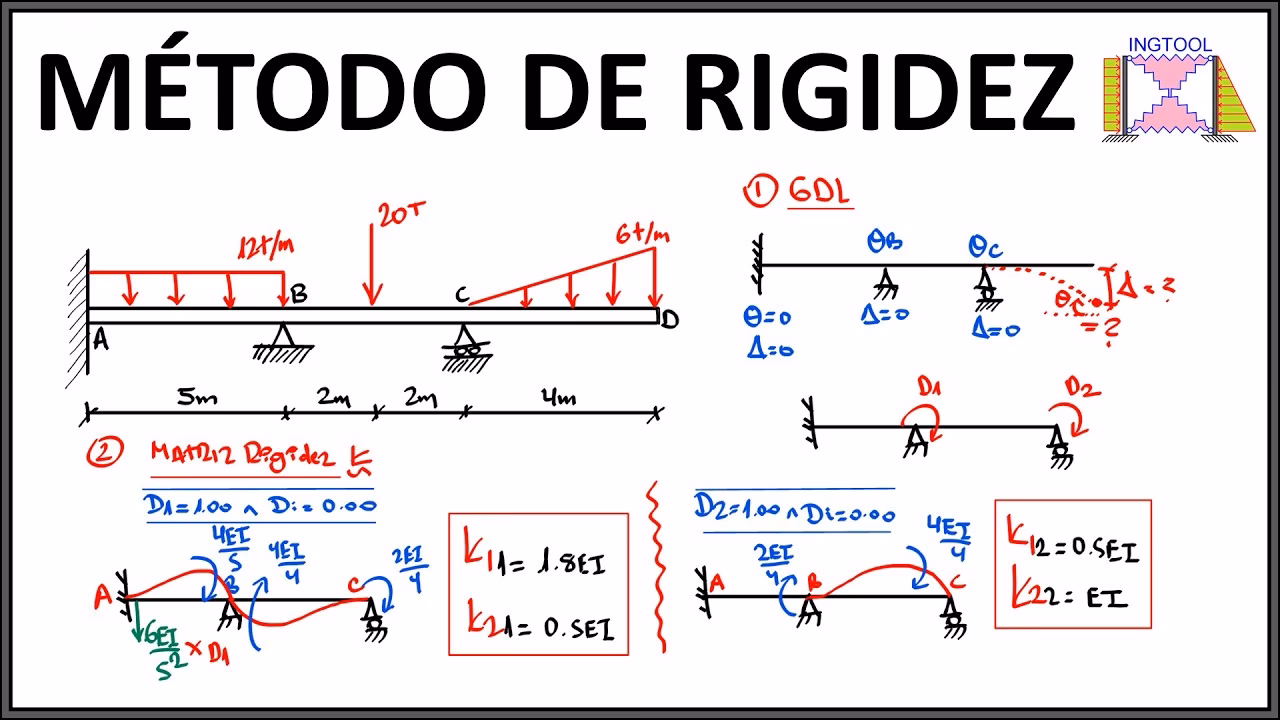

Desgranando el Método: Pasos Clave para su Aplicación

La aplicación del método directo de rigidez implica una serie de pasos sistemáticos que transforman una estructura física compleja en un modelo matemático que puede ser resuelto. A continuación, se detallan estos pasos:

1. Descomposición de la Estructura (Breakdown)

El primer paso es simplificar la estructura. Esto se logra identificando y separando sus componentes individuales:

• Identificación de Elementos: La estructura se divide en elementos discretos. Estos pueden ser vigas, columnas, elementos de armadura, placas, láminas o incluso elementos tridimensionales. Cada elemento se considera una unidad independiente con sus propias propiedades de rigidez.
• Desconexión en Nodos: Una vez identificados los elementos, la estructura se 'desconecta' en los puntos de unión, conocidos como nodos. Los nodos son los puntos de interconexión donde los elementos se encuentran y donde se definen los grados de libertad (desplazamientos y rotaciones).
• Análisis de Elementos Individuales: Cada elemento se analiza individualmente para desarrollar sus ecuaciones de rigidez de miembro. Estas ecuaciones relacionan las fuerzas y los desplazamientos en los extremos del elemento a través de la matriz de rigidez del elemento, la cual depende de la geometría (longitud, área de sección transversal, momento de inercia) y las propiedades del material (módulo de elasticidad, módulo de cizallamiento) del elemento.

Ejemplos de Matrices de Rigidez por Elemento:

Las matrices de rigidez varían según el tipo de elemento y los grados de libertad asociados:

Elemento de Armadura (Truss)

Un elemento de armadura solo puede transmitir fuerzas de compresión o tensión a lo largo de su eje. En dos dimensiones, cada nodo tiene dos grados de libertad: desplazamiento horizontal (u_x) y desplazamiento vertical (u_y). La matriz de rigidez resultante es de 4x4:

⎡ fₓ₁ ⎤ ⎡ k₁₁ k₁₂ k₁₃ k₁₄ ⎤ ⎡ uₓ₁ ⎤
⎢ fᵧ₁ ⎥ = ⎢ k₂₁ k₂₂ k₂₃ k₂₄ ⎥ ∙ ⎢ uᵧ₁ ⎥
⎢ fₓ₂ ⎥ ⎢ k₃₁ k₃₂ k₃₃ k₃₄ ⎥ ⎢ uₓ₂ ⎥
⎣ fᵧ₂ ⎦ ⎣ k₄₁ k₄₂ k₄₃ k₄₄ ⎦ ⎣ uᵧ₂ ⎦

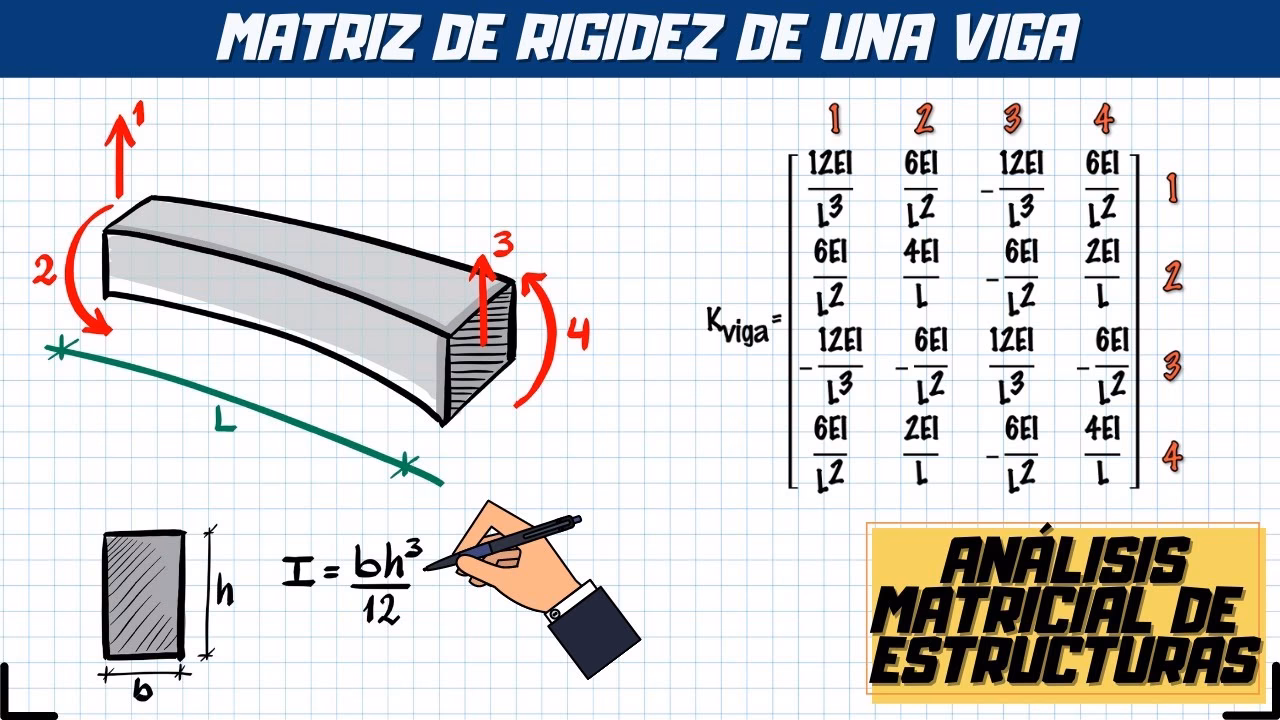

Elemento de Pórtico (Frame)

Un elemento de pórtico puede soportar momentos flectores, además de compresión y tensión. Esto resulta en tres grados de libertad por nodo en dos dimensiones: desplazamiento horizontal (u_x), desplazamiento vertical (u_y) y rotación en el plano (θ_z). La matriz de rigidez en este caso es de 6x6:

⎡ fₓ₁ ⎤ ⎡ k₁₁ k₁₂ k₁₃ k₁₄ k₁₅ k₁₆ ⎤ ⎡ uₓ₁ ⎤
⎢ fᵧ₁ ⎥ ⎢ k₂₁ k₂₂ k₂₃ k₂₄ k₂₅ k₂₆ ⎥ ⎢ uᵧ₁ ⎥
⎢ m₂₁ ⎥ = ⎢ k₃₁ k₃₂ k₃₃ k₃₄ k₃₅ k₃₆ ⎥ ∙ ⎢ θ₂₁ ⎥
⎢ fₓ₂ ⎥ ⎢ k₄₁ k₄₂ k₄₃ k₄₄ k₄₅ k₄₆ ⎥ ⎢ uₓ₂ ⎥
⎢ fᵧ₂ ⎥ ⎢ k₅₁ k₅₂ k₅₃ k₅₄ k₅₅ k₅₆ ⎥ ⎢ uᵧ₂ ⎥
⎣ m₂₂ ⎦ ⎣ k₆₁ k₆₂ k₆₃ k₆₄ k₆₅ k₆₆ ⎦ ⎣ θ₂₂ ⎦

Otros Elementos

El método directo de rigidez es versátil y puede incorporar otros elementos como placas, láminas y sólidos tridimensionales. Para cada tipo de elemento, se deben desarrollar ecuaciones de rigidez similares, considerando sus grados de libertad específicos.

2. Ensamblaje de la Matriz de Rigidez Global

Una vez que las relaciones de rigidez de los elementos individuales han sido desarrolladas en sus coordenadas locales, deben ser ensambladas para formar la matriz de rigidez de la estructura completa. Este proceso implica varios pasos cruciales:

• Conversión a Sistema Global: Las matrices de rigidez de los elementos, que inicialmente están definidas en sus propios sistemas de coordenadas locales, deben ser transformadas a un sistema de coordenadas global común para toda la estructura (generalmente un sistema cartesiano tradicional). Esta transformación implica el uso de matrices de rotación basadas en el ángulo del elemento con respecto al sistema de coordenadas global.

⎡ fₓ₁ ⎤ ⎡ c² sc -c² -sc ⎤ ⎡ uₓ₁ ⎤
⎢ fᵧ₁ ⎥ = EA/L ⎢ sc s² -sc -s² ⎥ ∙ ⎢ uᵧ₁ ⎥
⎢ fₓ₂ ⎥ ⎢ -c² -sc c² sc ⎥ ⎢ uₓ₂ ⎥
⎣ fᵧ₂ ⎦ ⎣ -sc -s² sc s² ⎦ ⎣ uᵧ₂ ⎦
donde s = sin β, c = cos β (para un elemento de armadura en ángulo β)

Alternativamente, utilizando cosenos directores (c_x, c_y):

⎡ fₓ₁ ⎤ ⎡ cₓcₓ cₓcᵧ -cₓcₓ -cₓcᵧ ⎤ ⎡ uₓ₁ ⎤
⎢ fᵧ₁ ⎥ = EA/L ⎢ cᵧcₓ cᵧcᵧ -cᵧcₓ -cᵧcᵧ ⎥ ∙ ⎢ uᵧ₁ ⎥
⎢ fₓ₂ ⎥ ⎢ -cₓcₓ -cₓcᵧ cₓcₓ cₓcᵧ ⎥ ⎢ uₓ₂ ⎥
⎣ fᵧ₂ ⎦ ⎣ -cᵧcₓ -cᵧcᵧ cᵧcₓ cᵧcᵧ ⎦ ⎣ uᵧ₂ ⎦

Esta forma es particularmente útil, ya que muestra cómo generalizar la rigidez del elemento a armaduras espaciales 3D.

• Fusión en la Matriz Global: Una vez que las matrices de rigidez de los elementos están en el sistema de coordenadas global, se deben fusionar en una única matriz de rigidez 'maestra' o 'global' (K). Para ello, se siguen dos reglas fundamentales: la compatibilidad de los desplazamientos y el equilibrio de las fuerzas en cada nodo. Estas reglas se mantienen al relacionar los desplazamientos nodales del elemento con los desplazamientos nodales globales. Los vectores globales de desplazamiento y fuerza contienen una entrada para cada grado de libertad en la estructura. Las matrices de rigidez de los elementos se fusionan 'aumentando' o 'expandiendo' cada matriz para que coincida con el tamaño de los vectores globales de desplazamiento y carga.

Por ejemplo, si un elemento (1) tiene una matriz de rigidez local k⁽¹⁾ y la estructura global tiene más grados de libertad, k⁽¹⁾ se expande (rellenando con ceros) para que sus dimensiones coincidan con la matriz global:

k⁽¹⁾ = EA/L ⎡ 1 0 -1 0 ⎤ → K⁽¹⁾ = EA/L ⎡ 1 0 -1 0 0 0 ⎤
 ⎢ 0 0 0 0 ⎥ ⎢ 0 0 0 0 0 0 ⎥
 ⎢ -1 0 1 0 ⎥ ⎢ -1 0 1 0 0 0 ⎥
 ⎣ 0 0 0 0 ⎦ ⎢ 0 0 0 0 0 0 ⎥
 ⎢ 0 0 0 0 0 0 ⎥
 ⎣ 0 0 0 0 0 0 ⎦

Finalmente, la matriz de rigidez global K se construye sumando las matrices de elementos individuales expandidas. Es importante destacar que la matriz global K siempre será cuadrada y simétrica.

3. Solución del Sistema de Ecuaciones

Una vez que se han construido la matriz de rigidez global (K), el vector de desplazamientos global (r) y el vector de fuerzas global (R), el sistema de la estructura puede expresarse como una única ecuación matricial:

R = K ∙ r

Para cada grado de libertad en la estructura, o bien se conoce el desplazamiento (por ejemplo, en apoyos fijos el desplazamiento es cero) o se conoce la fuerza (por ejemplo, una carga aplicada). Después de insertar los valores conocidos para cada grado de libertad, la ecuación maestra de rigidez está completa y lista para ser evaluada.

Existen varios métodos disponibles para resolver esta ecuación matricial, incluyendo la descomposición de Cholesky, la eliminación gaussiana o métodos iterativos para sistemas más grandes. Es crucial que la estructura esté adecuadamente restricción para que la matriz K sea invertible y el sistema tenga una solución única. Si una estructura no está correctamente restringida (por ejemplo, no tiene suficientes apoyos), la aplicación de una fuerza causará un movimiento de cuerpo rígido, y la matriz de rigidez global será singular, impidiendo una solución directa.

Ventajas y Consideraciones del Método de Rigidez

El método directo de rigidez ofrece múltiples ventajas que lo han convertido en la técnica predominante para el análisis estructural asistido por computadora:

• Eficiencia Computacional: Su formulación matricial es inherentemente compatible con los algoritmos de las computadoras, lo que permite analizar rápidamente estructuras muy grandes y complejas.
• Análisis de Estructuras Indeterminadas: Es particularmente adecuado para estructuras estáticamente indeterminadas, donde los métodos clásicos resultan muy tediosos o imposibles de aplicar manualmente.
• Automatización: Facilita un alto grado de automatización en el proceso de análisis, desde la generación de la matriz de rigidez hasta la obtención de resultados de desplazamientos y fuerzas internas.
• Versatilidad: Puede aplicarse a una amplia gama de elementos estructurales (vigas, columnas, armaduras, placas, cáscaras, elementos 3D) y condiciones de carga.

Sin embargo, también es importante considerar algunos aspectos:

• Modelado Preciso: Requiere un modelado preciso de la geometría, las propiedades del material y las condiciones de contorno de la estructura. Cualquier error en el modelado se propagará a los resultados.
• Complejidad de Grandes Sistemas: Aunque es eficiente computacionalmente, las matrices pueden volverse extremadamente grandes para estructuras con un número muy elevado de grados de libertad, lo que exige grandes recursos de memoria y tiempo de procesamiento.
• Suposiciones del Material: El método se basa en ciertas suposiciones sobre el comportamiento del material (linealidad elástica, isotropía, etc.), que pueden no ser completamente válidas para todos los materiales o bajo todas las condiciones de carga.

Preguntas Frecuentes (FAQ)

¿Para qué tipo de estructuras es más adecuado el método de rigidez?

El método de rigidez es extremadamente versátil y adecuado para una amplia gama de estructuras. Es ideal para estructuras complejas y estáticamente indeterminadas, incluyendo armaduras, pórticos, puentes, edificios de varios pisos, placas, cáscaras y estructuras tridimensionales. Su formulación matricial lo hace perfecto para el análisis computarizado de cualquier sistema estructural que pueda ser discretizado en elementos finitos.

¿El método directo de rigidez es lo mismo que el Método de Elementos Finitos (FEM)?

No son exactamente lo mismo, pero están intrínsecamente relacionados. El método directo de rigidez es la base y la implementación más común del Método de Elementos Finitos (FEM) cuando se aplica a problemas de mecánica estructural. FEM es un marco numérico más amplio para resolver ecuaciones diferenciales parciales, mientras que el método de rigidez se refiere específicamente a la forma en que se ensamblan las matrices de rigidez de los elementos para problemas estructurales.

¿Por qué se le llama 'directo'?

Se le llama 'directo' porque las matrices de rigidez de los elementos, una vez transformadas a las coordenadas globales, pueden ensamblarse directamente en la matriz de rigidez global de la estructura mediante una simple suma y un mapeo de los grados de libertad. No se requieren transformaciones o manipulaciones complejas intermedias, lo que simplifica el proceso y lo hace ideal para la programación computacional.

¿Qué representa un 'nodo' en el contexto de este método?

Un nodo es un punto discreto en la estructura donde se interconectan dos o más elementos estructurales. Es en los nodos donde se definen los grados de libertad (desplazamientos y rotaciones) de la estructura y donde se aplican las cargas externas o las condiciones de apoyo. Los nodos son cruciales para ensamblar la matriz de rigidez global, ya que establecen las relaciones de compatibilidad y equilibrio entre los elementos.

Conclusión

El método de la matriz de rigidez representa un pilar fundamental en la ingeniería estructural moderna. Su capacidad para traducir la complejidad de una estructura física en un sistema de ecuaciones matriciales ha permitido a los ingenieros diseñar y analizar construcciones cada vez más ambiciosas y seguras. Desde sus humildes orígenes en la industria aeroespacial hasta su omnipresencia en el software de diseño actual, este método ha demostrado ser una herramienta invaluable que continúa impulsando la innovación en el campo de la construcción y el análisis estructural. Comprender sus principios es esencial para cualquier profesional que busque dominar el arte y la ciencia de las estructuras.
