Empuje y Potencia de Ventiladores: Guía Completa

Los ventiladores son componentes esenciales en una infinidad de aplicaciones, desde sistemas de climatización y ventilación (HVAC) en edificios, hasta la refrigeración de equipos electrónicos, pasando por la propulsión en drones y aeronaves. Sin embargo, comprender su rendimiento puede ser un desafío, ya que los fabricantes suelen proporcionar datos como el caudal (CFM o m³/h) y el tamaño, pero rara vez el empuje o la potencia consumida en condiciones específicas. Esta guía está diseñada para desmitificar estos conceptos, proporcionando las herramientas y fórmulas necesarias para calcular el empuje y la potencia de un ventilador, permitiéndote tomar decisiones informadas en tus proyectos.

A menudo, la información disponible puede parecer escasa, limitándose a datos de caudal de aire en pies cúbicos por minuto (CFM) y las dimensiones físicas del ventilador. Esto plantea una pregunta crucial: ¿cómo se traduce ese caudal en una fuerza real, el empuje, que el ventilador puede ejercer? Y, más allá de la fuerza que genera, ¿cuánta energía eléctrica consume para lograrlo? Responder a estas preguntas es fundamental para la eficiencia energética, el diseño de sistemas y la selección adecuada de equipos.

Comprendiendo el Empuje del Ventilador: De CFM a Fuerza

El empuje, también conocido como fuerza de empuje o thrust en inglés, es la fuerza de reacción generada por un ventilador al acelerar una masa de aire en una dirección determinada. Es la magnitud que nos indica cuánta fuerza puede ejercer el ventilador para mover un objeto o superar una resistencia. Para calcularlo a partir de especificaciones de caudal (CFM) y tamaño, necesitamos aplicar principios fundamentales de la mecánica de fluidos.

La ley de conservación del momento lineal establece que la fuerza es igual a la tasa de cambio del momento. Para un ventilador que acelera un flujo de aire, el empuje se puede expresar como el producto de la tasa de flujo de masa del aire y el cambio en la velocidad del aire.

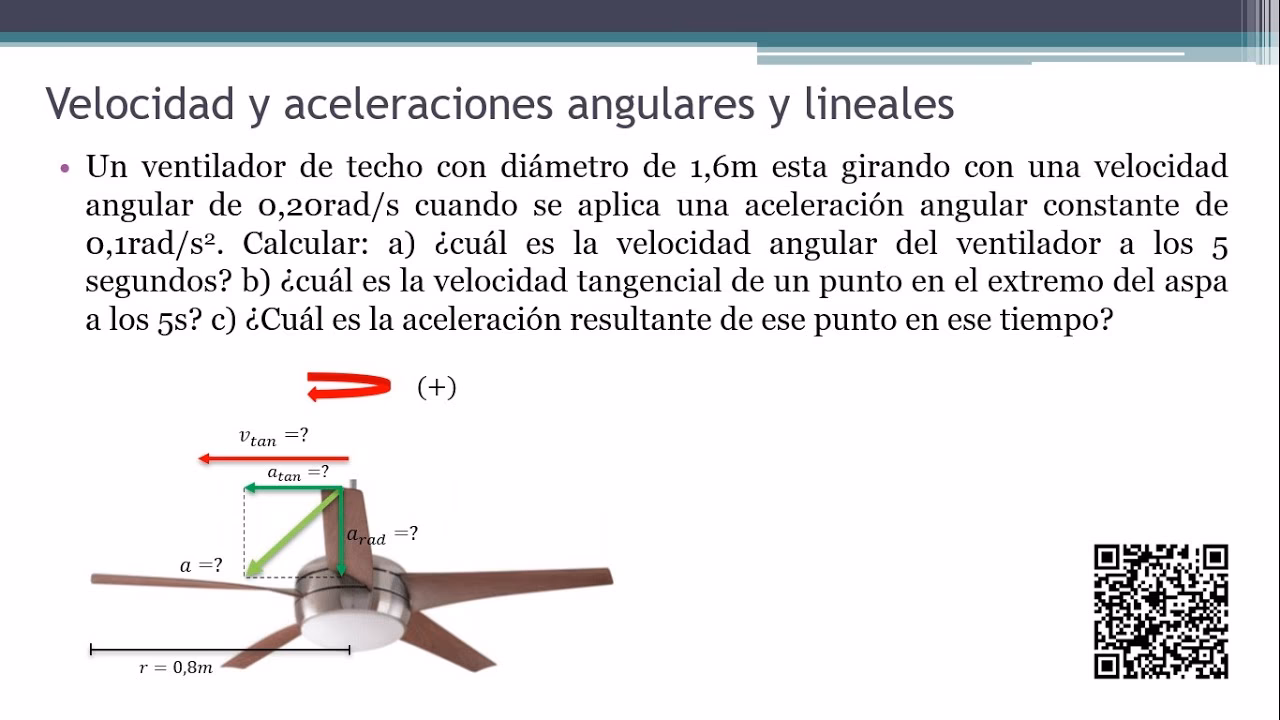

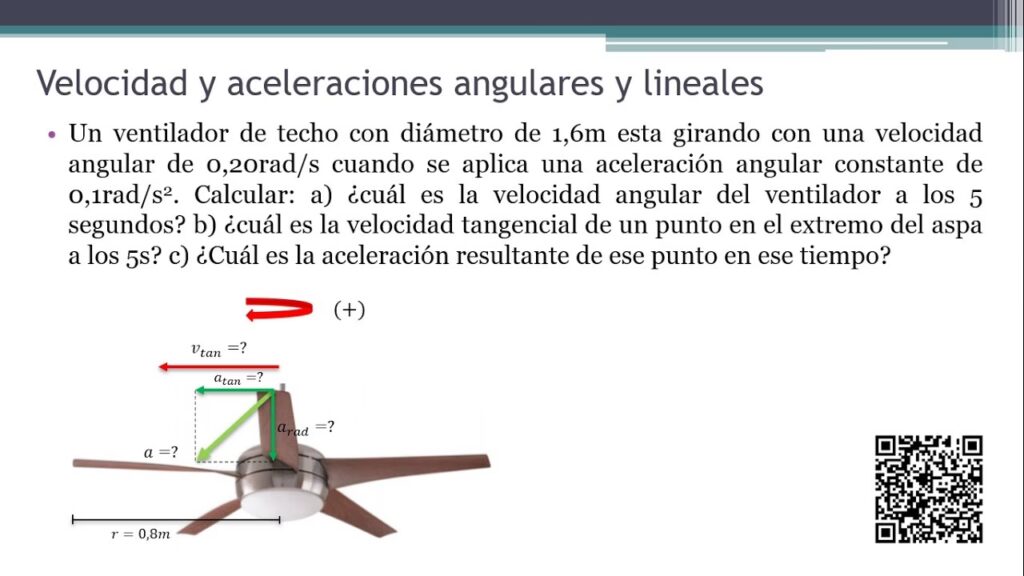

Fórmula para Estimar el Empuje (Thrust)

Cuando solo disponemos del caudal de aire (CFM) y el tamaño del ventilador (que nos permite calcular el área de la salida o entrada del aire), podemos estimar el empuje utilizando la siguiente relación:

Empuje (F) = Tasa de Flujo de Masa (ṁ) × Velocidad de Salida del Aire (v_salida)

Para calcular la tasa de flujo de masa (ṁ), necesitamos la densidad del aire (ρ) y el caudal volumétrico (Q):

ṁ = ρ × Q

Y la velocidad de salida del aire (v_salida) se puede estimar dividiendo el caudal volumétrico por el área de la sección transversal del ventilador (A):

v_salida = Q / A

Sustituyendo estas expresiones en la fórmula original del empuje, obtenemos:

F = ρ × Q × (Q / A)

Simplificando, la fórmula para el empuje se convierte en:

F = ρ × Q² / A

Donde:

• F es el empuje (en Newtons [N] si usamos unidades del SI, o Libras-fuerza [lbf] si usamos el sistema imperial).
• ρ (rho) es la densidad del aire. A condiciones estándar de presión y temperatura (STP), la densidad del aire es aproximadamente 1.225 kg/m³ a 0°C y 1 atm, o 1.204 kg/m³ a 20°C y 1 atm. En el sistema imperial, es aproximadamente 0.075 lb/ft³ a 68°F y 1 atm. Es crucial usar la densidad correcta para las condiciones ambientales de operación.
• Q es el caudal volumétrico de aire. Si se proporciona en CFM (pies cúbicos por minuto), debe convertirse a unidades consistentes con la densidad y el área, como m³/s o ft³/s. (1 CFM = 0.000471947 m³/s; 1 CFM = 1/60 ft³/s).
• A es el área de la sección transversal efectiva del ventilador por donde sale el aire (o entra, asumiendo que el área de entrada y salida son similares para ventiladores axiales). Para un ventilador circular, A = π × (Diámetro/2)². Asegúrate de que las unidades del área (m² o ft²) sean consistentes con las unidades de Q y ρ.

Ejemplo de Cálculo de Empuje

Supongamos que tenemos un ventilador con las siguientes especificaciones:

• Caudal (Q): 1000 CFM
• Diámetro del ventilador (D): 12 pulgadas (1 pie)
• Densidad del aire (ρ): 0.075 lb/ft³ (condiciones estándar)

Primero, convertimos las unidades:

• Q = 1000 CFM = 1000 / 60 ft³/s = 16.67 ft³/s
• D = 1 pie
• Área (A) = π × (D/2)² = π × (1/2)² = π × 0.25 ≈ 0.785 ft²

Ahora, aplicamos la fórmula del empuje:

F = ρ × Q² / A

F = 0.075 lb/ft³ × (16.67 ft³/s)² / 0.785 ft²

F = 0.075 × 277.89 / 0.785

F = 20.84 / 0.785 ≈ 26.55 Libras-fuerza (lbf)

Es importante recordar que esta fórmula es una estimación y asume condiciones ideales, como un flujo de aire uniforme y sin pérdidas por fricción o turbulencia. En la realidad, factores como la eficiencia de las palas, la geometría del conducto y la contrapresión del sistema afectarán el empuje real.

La Potencia de un Ventilador: Energía en Movimiento

Mientras que el empuje se refiere a la fuerza que un ventilador puede generar, la potencia se refiere a la energía que el ventilador consume para mover el aire contra una determinada resistencia (presión). Es el factor clave para determinar el consumo energético y la eficiencia operativa de un sistema de ventilación.

La potencia consumida por un ventilador no solo depende del volumen de aire que mueve (caudal), sino también de la presión diferencial que debe superar (delta de presión) y, fundamentalmente, de su eficiencia.

Fórmula para Calcular la Potencia del Ventilador

La fórmula proporcionada para calcular la potencia de un ventilador es una expresión práctica utilizada comúnmente en la industria, especialmente para ventiladores industriales o de HVAC:

Potencia (KW) = Caudal (m³/h) × Delta de Presión (mmCA) / 367000 / Eficiencia

Analicemos cada componente de esta fórmula:

• Potencia (KW): Es la potencia mecánica que el ventilador necesita para mover el aire, expresada en kilovatios. Esta es la potencia absorbida por el eje del ventilador. La potencia eléctrica del motor será mayor debido a la eficiencia del motor.
• Caudal (m³/h): Es el volumen de aire que el ventilador mueve por unidad de tiempo, expresado en metros cúbicos por hora.
• Delta de Presión (mmCA): Es la diferencia de presión que el ventilador debe generar o superar, expresada en milímetros de columna de agua (mmCA). Esta presión es la resistencia total del sistema (ductos, filtros, rejillas, etc.) que el aire debe vencer.
• 367000: Este es un factor de conversión que incluye diversas constantes para transformar las unidades de caudal (m³/h) y presión (mmCA) en unidades de potencia (KW). Deriva de convertir metros cúbicos a metros, horas a segundos, milímetros de columna de agua a pascales, y luego dividir por 1000 para obtener kilovatios.
• Eficiencia (η): Es la eficiencia global del ventilador, expresada como un valor decimal (por ejemplo, 0.6 para 60% de eficiencia). Representa qué tan bien el ventilador convierte la potencia mecánica de su eje en energía útil para mover el aire. Una eficiencia del 100% significaría que no hay pérdidas, lo cual es teóricamente imposible. La eficiencia real de los ventiladores varía significativamente (generalmente entre 40% y 80%).

Ejemplo de Cálculo de Potencia

Utilicemos los datos proporcionados para un ventilador radial:

• Caudal (Q): 17000 m³/h
• Delta de Presión (ΔP): 300 mmCA

Supongamos una eficiencia del ventilador (η) del 65% (o 0.65).

Potencia (KW) = 17000 m³/h × 300 mmCA / 367000 / 0.65

Potencia (KW) = 5100000 / 367000 / 0.65

Potencia (KW) = 13.896 / 0.65

Potencia (KW) ≈ 21.38 KW

El ejemplo original menciona una potencia consumida de 46 kW, lo que implicaría una eficiencia menor o un delta de presión mayor. Si usamos la potencia de 46 kW y despejamos la eficiencia, tendríamos:

Eficiencia = Caudal × Delta de Presión / (367000 × Potencia)

Eficiencia = 17000 × 300 / (367000 × 46)

Eficiencia = 5100000 / 16882000 ≈ 0.302 o 30.2%

Este valor de eficiencia del 30.2% es considerablemente bajo para un ventilador industrial, sugiriendo que el valor de 46 kW podría ser la potencia eléctrica instalada del motor (que incluye la eficiencia del motor y un margen de seguridad), o que el delta de presión real es mayor en el ejemplo. El ejemplo continúa diciendo: "Agregando un margen de seguridad del 30% se obtiene una potencia instalada de 60 kW para el ventilador radial." Esto significa que la potencia calculada para el ventilador (46 kW) se multiplica por 1.3 (1 + 0.30) para seleccionar un motor que tenga suficiente capacidad para manejar picos de carga, variaciones en el sistema o para una operación más conservadora.

Factores que Influyen en el Rendimiento del Ventilador

El rendimiento real de un ventilador es el resultado de la interacción de múltiples factores, más allá de las fórmulas básicas:

• Densidad del Aire: La densidad del aire varía con la temperatura, la altitud y la humedad. Un aire menos denso (por ejemplo, a mayor altitud o temperatura elevada) resultará en un menor empuje y una menor capacidad para mover masa de aire para una misma velocidad de las palas.
• Resistencia del Sistema (Curva del Sistema): Cada sistema de ductos, filtros, rejillas y componentes tiene una resistencia al flujo de aire que se expresa como una curva de presión-caudal. El punto de operación del ventilador es donde su curva de rendimiento se cruza con la curva del sistema. Un sistema más restrictivo requerirá más presión y, por ende, más potencia del ventilador.
• Tipo de Ventilador: Los ventiladores axiales (como los de hélice) son eficientes para mover grandes volúmenes de aire a bajas presiones, generando un empuje directo. Los ventiladores centrífugos (radiales) son más adecuados para mover aire contra altas presiones en sistemas de ductos complejos.
• Diseño de las Palas: La forma, ángulo y número de las palas influyen directamente en la eficiencia, el ruido y la capacidad de empuje/presión del ventilador.
• Velocidad de Rotación: La velocidad a la que giran las palas es un factor crítico. Generalmente, a mayor velocidad, mayor caudal, mayor presión y mayor empuje, pero también mayor consumo de potencia y ruido.
• Eficiencia del Motor: La potencia eléctrica consumida por un ventilador es la potencia mecánica en el eje dividida por la eficiencia del motor. Un motor ineficiente desperdiciará más energía en forma de calor.

Importancia de la Eficiencia y el Diseño Óptimo

La eficiencia es un concepto clave en el diseño y la operación de sistemas de ventilación. Un ventilador con mayor eficiencia no solo consume menos energía para realizar el mismo trabajo, lo que se traduce en ahorros significativos en costos operativos a largo plazo, sino que también puede generar menos calor y ruido. La selección de un ventilador debe ir más allá de simplemente cumplir con los requisitos de caudal y presión; debe buscar el punto de operación más eficiente para el sistema específico.

El diseño del sistema de ventilación en su conjunto es igualmente importante. Un sistema de ductos bien diseñado, con curvas suaves, diámetros adecuados y mínimas obstrucciones, reducirá la resistencia total y permitirá que el ventilador opere más cerca de su punto de máxima eficiencia, disminuyendo la presión requerida y, por ende, la potencia consumida.

Tabla Comparativa: Empuje vs. Potencia

Preguntas Frecuentes (FAQ)

¿Es lo mismo CFM que empuje?

No, no son lo mismo. CFM (Pies Cúbicos por Minuto) es una medida de caudal volumétrico, es decir, el volumen de aire que el ventilador mueve por unidad de tiempo. El empuje es una fuerza, la reacción a la aceleración de esa masa de aire. Si bien un mayor CFM generalmente se traduce en un mayor empuje (asumiendo el mismo tamaño y eficiencia), no son directamente intercambiables.

¿Por qué los fabricantes no siempre proporcionan el empuje o la potencia directamente?

El empuje real de un ventilador depende en gran medida de las condiciones de instalación y de la resistencia del sistema en el que opera. Un fabricante puede proporcionar curvas de rendimiento (presión vs. caudal) y datos de eficiencia, ya que estos son más universales. Calcular el empuje o la potencia final requiere que el usuario conozca las condiciones específicas de su aplicación.

¿Puedo medir el empuje de un ventilador en casa?

Medir el empuje de manera precisa requiere un banco de pruebas de empuje (thrust stand) que aísle el ventilador y mida la fuerza que ejerce. Es un proceso complejo que requiere equipo especializado y condiciones controladas para obtener resultados fiables.

¿Qué es el 'delta de presión' en la fórmula de potencia?

El 'delta de presión' se refiere a la diferencia de presión total que el ventilador debe superar para mover el aire a través de un sistema. Incluye la presión estática (resistencia al flujo) y la presión dinámica (asociada a la velocidad del aire). Es la resistencia que el aire encuentra en los ductos, filtros, rejillas, etc.

¿Cómo afecta la altitud al rendimiento del ventilador?

A mayor altitud, la densidad del aire disminuye. Dado que el empuje y la potencia están directamente relacionados con la densidad del aire, un ventilador moverá menos masa de aire, generará menos empuje y requerirá menos potencia para el mismo caudal volumétrico (CFM o m³/h) en altitud. Es crucial ajustar la densidad del aire en los cálculos si el ventilador operará a una altitud significativa.

¿Qué significa el margen de seguridad en la selección de potencia?

El margen de seguridad (como el 30% mencionado en el ejemplo) es un factor adicional que se aplica a la potencia calculada del ventilador. Se utiliza para seleccionar un motor que sea lo suficientemente robusto para manejar picos de carga, variaciones en las condiciones de operación (como filtros sucios que aumentan la resistencia), o para asegurar una vida útil más larga al motor al no operarlo constantemente a su máxima capacidad. Es una práctica de ingeniería prudente.

Conclusión

Calcular el empuje y la potencia de un ventilador es una habilidad invaluable para cualquier ingeniero, diseñador o aficionado que trabaje con sistemas de movimiento de aire. Aunque las especificaciones del fabricante pueden parecer limitadas, las fórmulas presentadas aquí, junto con una comprensión de los factores que influyen en el rendimiento, le permiten estimar con precisión estas magnitudes críticas. Recuerde que estas son estimaciones y que las condiciones reales de operación pueden variar. Sin embargo, armarse con estos conocimientos le permitirá seleccionar el ventilador adecuado, optimizar el consumo de energía y diseñar sistemas más eficientes y efectivos.
