Desde la antigüedad, la humanidad ha buscado maneras de realizar tareas que exceden su capacidad física directa. La clave para lograrlo reside en un concepto fundamental de la física: la ventaja mecánica. Este principio permite a las máquinas simples y complejas amplificar la fuerza aplicada, cambiar su dirección o aumentar la distancia o velocidad de un movimiento. Comprender la ventaja mecánica no solo es crucial para ingenieros y diseñadores, sino para cualquiera que desee entender cómo funcionan las herramientas y sistemas que nos rodean, desde una simple palanca hasta una compleja transmisión de bicicleta.
En esencia, la ventaja mecánica es una medida de la amplificación de la fuerza lograda por el uso de una herramienta o sistema mecánico. Cuando aplicamos una fuerza (llamada esfuerzo) a una máquina, esta máquina la transforma para ejercer una fuerza diferente (llamada carga o resistencia) sobre un objeto. Si la fuerza de salida es mayor que la fuerza de entrada, decimos que la máquina tiene una ventaja mecánica mayor que uno, lo que significa que nos ayuda a realizar un trabajo que de otra manera sería imposible o extremadamente difícil.
¿Qué es y cómo se calcula la Ventaja Mecánica?
La ventaja mecánica (VM) se define como la relación entre la fuerza de salida (F_salida) y la fuerza de entrada (F_entrada) en un sistema mecánico. Su fórmula más básica es:
VM = F_salida / F_entrada
Esta fórmula nos indica cuántas veces la fuerza de entrada se multiplica para generar la fuerza de salida. Por ejemplo, si aplicas 10 N de fuerza a una palanca y esta levanta una carga de 50 N, la ventaja mecánica es 50 N / 10 N = 5. Esto significa que la palanca multiplicó tu fuerza por cinco.
Es importante recordar que la ventaja mecánica no crea energía; simplemente la redistribuye. Según el principio de conservación de la energía, el trabajo realizado por la fuerza de entrada debe ser igual al trabajo realizado sobre la carga (asumiendo una máquina ideal sin pérdidas). El trabajo se define como fuerza multiplicada por distancia (Trabajo = Fuerza × Distancia). Por lo tanto, si una máquina amplifica la fuerza, debe reducir proporcionalmente la distancia o la velocidad a la que se mueve la carga. Es un equilibrio: ganar fuerza significa perder distancia o velocidad, y viceversa.
Ventaja Mecánica Ideal (VMI) vs. Ventaja Mecánica Real (VMR)
Cuando hablamos de ventaja mecánica, es crucial distinguir entre dos conceptos:
Ventaja Mecánica Ideal (VMI)
La Ventaja Mecánica Ideal (VMI), también conocida como ventaja mecánica teórica, se calcula bajo la suposición de que no hay pérdidas de energía en el sistema debido a la fricción, la deformación de los componentes o el desgaste. Se determina únicamente por las dimensiones físicas del sistema. La VMI representa el rendimiento máximo teórico que una máquina podría alcanzar.
Se puede calcular utilizando la relación de distancias o velocidades:
VMI = Distancia_entrada / Distancia_salida
o
VMI = Velocidad_entrada / Velocidad_salida
Por ejemplo, en una palanca, la distancia de entrada sería la longitud del brazo donde se aplica la fuerza, y la distancia de salida sería la longitud del brazo donde actúa la carga. En un sistema de poleas, sería la distancia que se tira de la cuerda frente a la distancia que se eleva la carga.
Ventaja Mecánica Real (VMR)
La Ventaja Mecánica Real (VMR) es la ventaja mecánica que se observa en la práctica, es decir, mediante mediciones experimentales de las fuerzas de entrada y salida. A diferencia de la VMI, la VMR tiene en cuenta las pérdidas de energía inherentes a cualquier máquina real, como la fricción entre las partes móviles, la deformación de los materiales y el desgaste. Por lo tanto, la VMR siempre será menor que la VMI.
Su fórmula es:
VMR = F_salida_medida / F_entrada_medida
Donde F_salida_medida y F_entrada_medida son los valores de fuerza obtenidos experimentalmente.
La Eficiencia Mecánica
La relación entre la VMR y la VMI nos da la eficiencia mecánica (η) de una máquina. La eficiencia es un porcentaje (o una fracción entre 0 y 1) que indica qué tan bien una máquina convierte la energía de entrada en trabajo útil de salida, teniendo en cuenta las pérdidas. Una eficiencia del 100% significaría que la VMR es igual a la VMI, lo cual solo ocurre en máquinas ideales.
Eficiencia (η) = VMR / VMI
Multiplicado por 100 para obtener un porcentaje. Cuanto mayor sea la eficiencia, menos energía se pierde en el proceso y más cerca estará la máquina de su rendimiento teórico máximo. La fricción es el factor principal que reduce la eficiencia en la mayoría de los sistemas mecánicos.
Cálculo de la Ventaja Mecánica en Máquinas Simples
El concepto de ventaja mecánica se aplica a todas las máquinas, pero es más fácil de visualizar y calcular en las máquinas simples:
Palancas
Una palanca es una barra rígida que pivota sobre un punto fijo llamado fulcro. La ventaja mecánica de una palanca depende de la posición del fulcro en relación con la fuerza de entrada (esfuerzo) y la fuerza de salida (carga).
La VMI de una palanca se calcula como:
VMI_palanca = Distancia_del_brazo_de_esfuerzo / Distancia_del_brazo_de_carga
Donde la "distancia del brazo de esfuerzo" es la distancia desde el fulcro hasta el punto donde se aplica la fuerza de entrada, y la "distancia del brazo de carga" es la distancia desde el fulcro hasta el punto donde actúa la carga.
- Palancas de Clase 1: El fulcro está entre la fuerza de entrada y la carga (ej. balancín, pie de cabra). La VMI puede ser mayor, menor o igual a 1.
- Palancas de Clase 2: La carga está entre el fulcro y la fuerza de entrada (ej. carretilla, cascanueces). La VMI siempre es mayor que 1 (amplifican la fuerza).
- Palancas de Clase 3: La fuerza de entrada está entre el fulcro y la carga (ej. pinzas, caña de pescar). La VMI siempre es menor que 1 (amplifican la distancia o velocidad, no la fuerza).
Trenes de Engranajes
Los engranajes son ruedas dentadas que transmiten movimiento y torque de un eje a otro. Un tren de engranajes está compuesto por dos o más engranajes engranados.
La VMI de un par de engranajes se determina por la relación entre el número de dientes (o los radios) del engranaje de salida y el engranaje de entrada:
VMI_engranajes = Número_de_dientes_engranaje_salida / Número_de_dientes_engranaje_entrada
o
VMI_engranajes = Radio_del_engranaje_de_salida / Radio_del_engranaje_de_entrada
Si el engranaje de salida tiene más dientes (o un radio mayor) que el engranaje de entrada, el sistema amplificará el torque (fuerza de rotación) pero reducirá la velocidad angular, logrando una VMI mayor que 1. Si es al revés, se amplificará la velocidad pero se reducirá el torque.

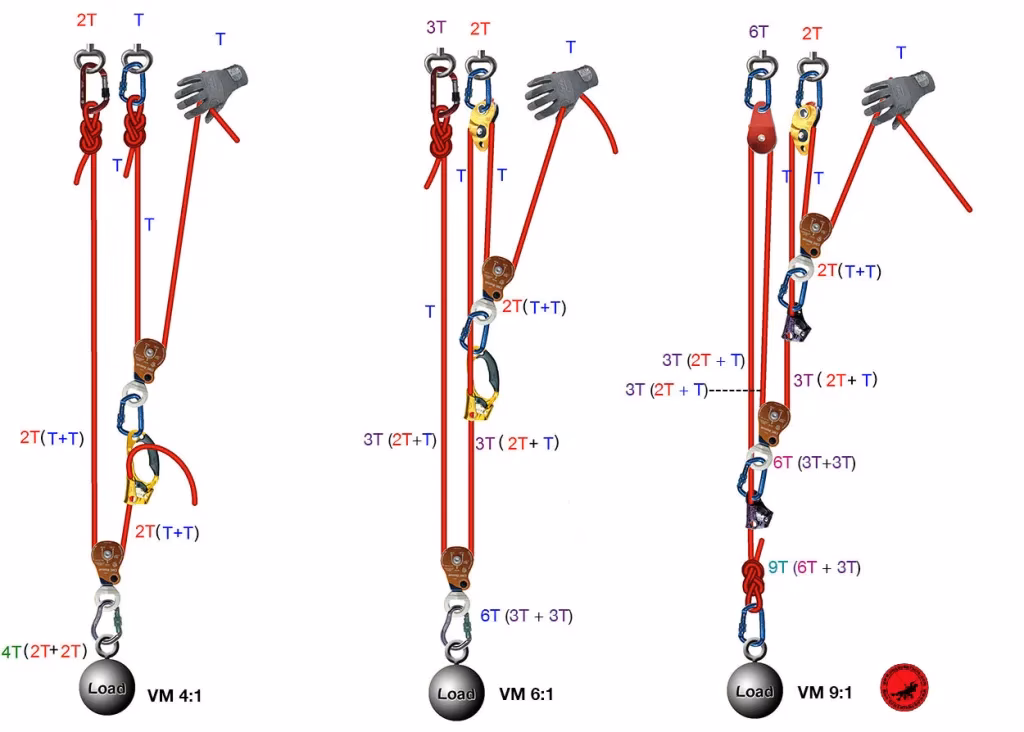

Sistemas de Poleas y Polipastos
Un sistema de poleas, o polipastos, es un conjunto de cuerdas y poleas diseñado para levantar cargas pesadas con menos fuerza. La ventaja mecánica de un polipasto depende del número de segmentos de cuerda que soportan directamente la carga móvil.
La VMI de un polipasto se calcula simplemente contando las secciones de cuerda:
VMI_polipasto = Número_de_segmentos_de_cuerda_que_soportan_la_carga
Por ejemplo, si tienes un polipasto que usa cuatro segmentos de cuerda para levantar la carga, su VMI ideal es 4. Esto significa que la fuerza necesaria para levantar la carga será idealmente un cuarto de su peso, pero deberás tirar de la cuerda cuatro veces la distancia que se eleva la carga.
Transmisiones por Cadena y Correa
Las transmisiones por cadena (como en una bicicleta) y por correa (como en el motor de un coche) funcionan de manera similar a los engranajes, utilizando piñones o poleas de diferentes tamaños para transmitir potencia y modificar la velocidad o el torque.
Para transmisiones por cadena con piñones:
VMI_cadena = Número_de_dientes_piñón_salida / Número_de_dientes_piñón_entrada
Para transmisiones por correa con poleas:
VMI_correa = Radio_de_la_polea_de_salida / Radio_de_la_polea_de_entrada
Un ejemplo clásico es la bicicleta. La ventaja mecánica total de una bicicleta es una combinación de la ventaja de las palancas de los pedales/bielas y la relación de los piñones (cadena). Al cambiar de marcha, el ciclista ajusta esta relación para optimizar la fuerza (para subir una cuesta) o la velocidad (para ir rápido en terreno plano).
Tabla Comparativa de Ventaja Mecánica Ideal (VMI)
| Máquina Simple | Fórmula de VMI | Ejemplo y Observaciones |
|---|---|---|
| Palanca | D_esfuerzo / D_carga | Una barra con un punto de apoyo. Permite amplificar fuerza o distancia, dependiendo de la clase. |
| Engranajes | N_salida / N_entrada | Ruedas dentadas que transmiten torque y velocidad. Relación de dientes o radios. |
| Polipasto | Número de segmentos de cuerda | Sistema de poleas y cuerdas para levantar cargas pesadas. Cada segmento soporta la carga. |
| Plano Inclinado | Longitud_rampa / Altura_rampa | Reduce la fuerza necesaria para elevar un objeto, a cambio de una mayor distancia. |
| Tornillo | 2πr / Paso_de_rosca | Convierte el movimiento rotatorio en lineal. Gran amplificación de fuerza, pero lenta. |
Preguntas Frecuentes sobre la Ventaja Mecánica
¿Por qué es importante la ventaja mecánica?
La ventaja mecánica es fundamental porque nos permite realizar tareas que, de otro modo, serían imposibles o requerirían una fuerza excesiva. Facilita el levantamiento de objetos pesados, el movimiento de cargas grandes, el corte de materiales duros y la transmisión eficiente de potencia. Es la base del diseño de casi todas las herramientas y maquinarias, desde una tijera hasta un motor de automóvil.
¿Siempre se busca una ventaja mecánica alta?
No siempre. Una ventaja mecánica alta implica que se requiere menos fuerza de entrada, pero a cambio se sacrifica distancia o velocidad de salida. En algunas aplicaciones, como las pinzas (palanca de clase 3) o una bicicleta en marcha alta, se busca una ventaja mecánica menor que 1 para amplificar la velocidad o la distancia del movimiento, incluso si eso significa aplicar más fuerza.
¿Qué factores afectan la eficiencia de una máquina?
Los principales factores que afectan la eficiencia de una máquina y reducen su VMR con respecto a su VMI son la fricción (entre superficies en contacto, en rodamientos, etc.), la resistencia del aire, la deformación de los materiales bajo carga, el desgaste de los componentes y, en algunos casos, la lubricación inadecuada. Minimizar estos factores es clave para diseñar máquinas más eficientes.
¿Cómo se relaciona la ventaja mecánica con el trabajo y la energía?
La ventaja mecánica se basa en el principio de conservación de la energía. En una máquina ideal, la energía de entrada (trabajo realizado por la fuerza de entrada) es igual a la energía de salida (trabajo realizado sobre la carga). Como Trabajo = Fuerza × Distancia, si la fuerza de salida es mayor que la de entrada (alta VM), la distancia de salida debe ser proporcionalmente menor que la de entrada. La ventaja mecánica no genera energía adicional; simplemente la transforma o distribuye para un propósito específico.
Conclusión
La ventaja mecánica es un concepto poderoso que subyace a la funcionalidad de innumerables dispositivos en nuestro mundo. Desde las herramientas más básicas hasta las maquinarias industriales más complejas, el principio de amplificar la fuerza o transformar el movimiento es lo que nos permite superar las limitaciones físicas. Entender cómo se calcula la ventaja mecánica, diferenciar entre su valor ideal y real, y reconocer la importancia de la eficiencia, nos brinda una visión profunda sobre el diseño y la operación de los sistemas mecánicos. Es un testimonio de cómo la ingeniosidad humana ha aprovechado las leyes de la física para construir un mundo más eficiente y productivo.
