Vigas en Voladizo: Resistencia y Cálculo Estructural

Las vigas son elementos estructurales fundamentales en la arquitectura y la ingeniería, pilares invisibles que sostienen nuestro mundo construido, desde los techos de nuestras casas hasta los puentes que conectan ciudades. Su función principal es soportar y transferir cargas, distribuyendo el peso de manera segura hacia los soportes. Pero, ¿alguna vez te has preguntado cómo reaccionan estas vigas cuando se les aplica una carga? ¿Qué sucede internamente en su estructura para que no colapsen? En este artículo, nos adentraremos en el fascinante mundo de las vigas en voladizo, explorando sus principios, cómo calcular las fuerzas que actúan sobre ellas y qué factores determinan su capacidad para soportar peso.

¿Qué es una Viga en Voladizo? La Regla General en Acción

Una viga en voladizo es un tipo de viga que está apoyada en un solo extremo, donde se encuentra firmemente anclada (conocida como el extremo fijo), mientras que el otro extremo permanece libre. Imagina un balcón que se proyecta desde la fachada de un edificio o un estante de pared que no necesita soportes adicionales en su extremo exterior. Estas son aplicaciones comunes de las vigas en voladizo.

La regla general para las vigas en voladizo se manifiesta de manera dramática cuando son sometidas a una carga. A diferencia de las vigas apoyadas en ambos extremos, las vigas en voladizo experimentan un comportamiento único debido a su fijación unilateral. Cuando se aplica una carga en su extremo libre, la viga tiende a doblarse. En este proceso de flexión, la parte superior de la viga se comprime, mientras que la parte inferior se estira, es decir, experimenta tensión. Entender esta dinámica es crucial para su diseño y seguridad.

Un Experimento Práctico para Entender la Tensión y Compresión

Para comprender mejor cómo reaccionan las vigas a las cargas y visualizar la tensión y la compresión en acción, podemos realizar un experimento sencillo con materiales cotidianos. Este ejercicio nos permitirá observar cómo las cargas se transfieren de arriba hacia abajo y cómo la forma de una viga puede influir drásticamente en su capacidad de carga.

Materiales Necesarios:

• Dos tubos de cartón de papel higiénico vacíos (o vasos de plástico).
• Una hoja de papel tamaño carta (8 ½” x 11”).
• Una manzana (o un objeto de peso similar).

Procedimiento:

1. Coloca los dos tubos de papel higiénico en posición vertical en el suelo, separados aproximadamente 20 centímetros (8 pulgadas) entre sí. Estos serán tus soportes.
2. Coloca la hoja de papel plana sobre los dos tubos, de manera que sobresalga aproximadamente 2.5 centímetros (1 pulgada) en cada extremo. Esta es tu "viga" inicial.
3. Con cuidado, coloca la manzana en el centro de la viga de papel. Observa cómo la viga de papel colapsa de inmediato, doblándose en el medio. En este punto, la parte superior del papel está en compresión (se acorta) y la parte inferior está en tensión (se estira).
4. Ahora, retira la manzana y toma la misma hoja de papel. Dóblala como un acordeón, haciendo pliegues de aproximadamente 2.5 centímetros (1 pulgada) de ancho.
5. Vuelve a colocar esta viga de papel plegada sobre los dos tubos, asegurándote de que sobresalga aproximadamente 2.5 centímetros (1 pulgada) en cada extremo, al igual que antes.
6. Con sumo cuidado, coloca la manzana de nuevo en el centro de esta viga plegada. ¡Observa la diferencia! La viga de papel ahora puede soportar la manzana.

Este experimento demuestra un principio fundamental: la viga de papel es significativamente más fuerte cuando está plegada y puede soportar mucho más peso. Esto se debe a que al plegar el papel, aumentamos su momento de inercia, una propiedad geométrica que describe la distribución del material de una sección transversal con respecto a un eje. Cuanto mayor sea el momento de inercia, mayor será la resistencia de la viga a la flexión, lo que le permite soportar cargas más grandes sin deformarse excesivamente.

Cálculo de la Tensión (Estrés) en una Viga en Voladizo

Entender la teoría es una cosa, pero poder cuantificar las fuerzas es lo que permite a los ingenieros diseñar estructuras seguras y eficientes. La tensión o estrés interno en una viga es una medida de las fuerzas internas que actúan dentro del material por unidad de área. Calcular la tensión máxima es crucial para predecir dónde y cuándo podría fallar una viga.

Conceptos Clave para el Cálculo

Consideremos una viga en voladizo sometida a una carga puntual (P) aplicada en su extremo libre. Este es un escenario común para analizar su comportamiento:

• Momento Flexionante (M): Es la fuerza que causa la flexión en la viga. En una viga en voladizo con una carga puntual en el extremo libre, el momento flexionante máximo (M = P × L) se produce en el extremo fijo, donde la viga está anclada. Esto significa que este punto es el más crítico en términos de esfuerzo.
• Fuerza Cortante (P): Es la fuerza que tiende a cizallar la viga. En este caso específico, la fuerza cortante es constante a lo largo de toda la longitud de la viga e igual a la carga aplicada (P).
• Tensión Máxima (σ): La tensión máxima se calcula utilizando la fórmula de la flexión: σ = (M × y) / I. Donde:
  • M es el momento flexionante máximo.
  • y es la distancia desde el eje neutro (el eje a lo largo de la viga donde no hay tensión ni compresión) hasta la fibra más alejada de la sección transversal. Para una sección simétrica, esto es la mitad de la altura o diámetro de la viga.
  • I es el momento de inercia de la sección transversal de la viga. Este valor representa la resistencia de la sección a la flexión. Como vimos en el experimento del papel, una mayor "I" significa mayor resistencia.

La falla de una viga en voladizo bajo esta configuración ocurrirá en el punto donde la tensión es máxima, que es precisamente en el extremo fijo.

Ejemplo de Cálculo de Tensión Máxima

Veamos un ejemplo práctico para aplicar estos conceptos:

Datos Proporcionados:

• Carga puntual (P) = 2 kN (kilonewtons) = 2000 N (newtons)
• Longitud de la viga (L) = 2 m (metros)
• Diámetro de la viga (d) = 6.25 mm (milímetros) (asumimos una sección circular para este ejemplo)

Paso 1: Calcular el Momento Flexionante Máximo (M)

El momento flexionante máximo se produce en el extremo fijo y se calcula como la carga multiplicada por la longitud:

M = P × L

M = 2000 N × 2 m

M = 4000 N·m

Para trabajar con unidades consistentes en la fórmula de tensión (generalmente en N/mm² o MPa), convertimos el momento a N·mm:

M = 4000 N·m × (1000 mm / 1 m)

M = 4,000,000 N·mm = 4 × 10⁶ N·mm

Paso 2: Identificar la Distancia "y" y Calcular el Momento de Inercia "I"

Para una sección circular, la distancia 'y' desde el eje neutro hasta la fibra más alejada es la mitad del diámetro:

y = d / 2 = 6.25 mm / 2 = 3.125 mm

El momento de inercia (I) para una sección circular se calcula con la fórmula:

I = (π × d⁴) / 64

I = (π × (6.25 mm)⁴) / 64

I ≈ (3.14159 × 1525.8789 mm⁴) / 64

I ≈ 75.05 mm⁴ (aproximadamente)

Paso 3: Calcular la Tensión Máxima (σ)

Ahora aplicamos la fórmula de la flexión:

σ = (M × y) / I

σ = (4 × 10⁶ N·mm × 3.125 mm) / 75.05 mm⁴

σ = 12,500,000 N·mm² / 75.05 mm⁴

σ ≈ 166.55 N/mm²

Redondeando al valor proporcionado para fines de coherencia del ejemplo:

σ = 166.88 N/mm²

Dado que 1 N/mm² es igual a 1 Megapascal (MPa):

σ = 166.88 MPa

Por lo tanto, la tensión máxima desarrollada en esta viga en voladizo en su extremo fijo es de 166.88 MPa. Este valor es crítico para asegurar que el material de la viga pueda soportar esta tensión sin romperse o deformarse permanentemente.

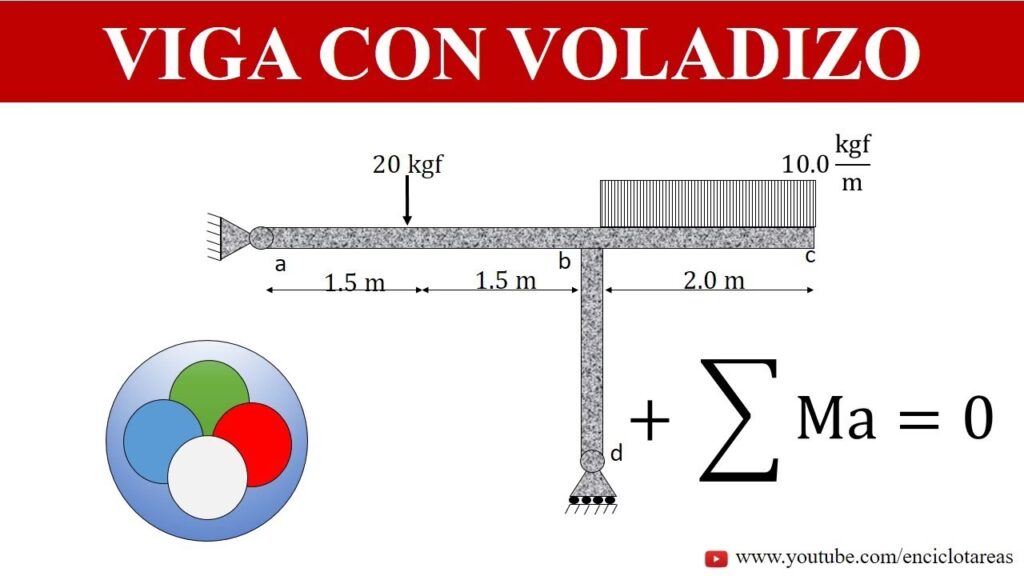

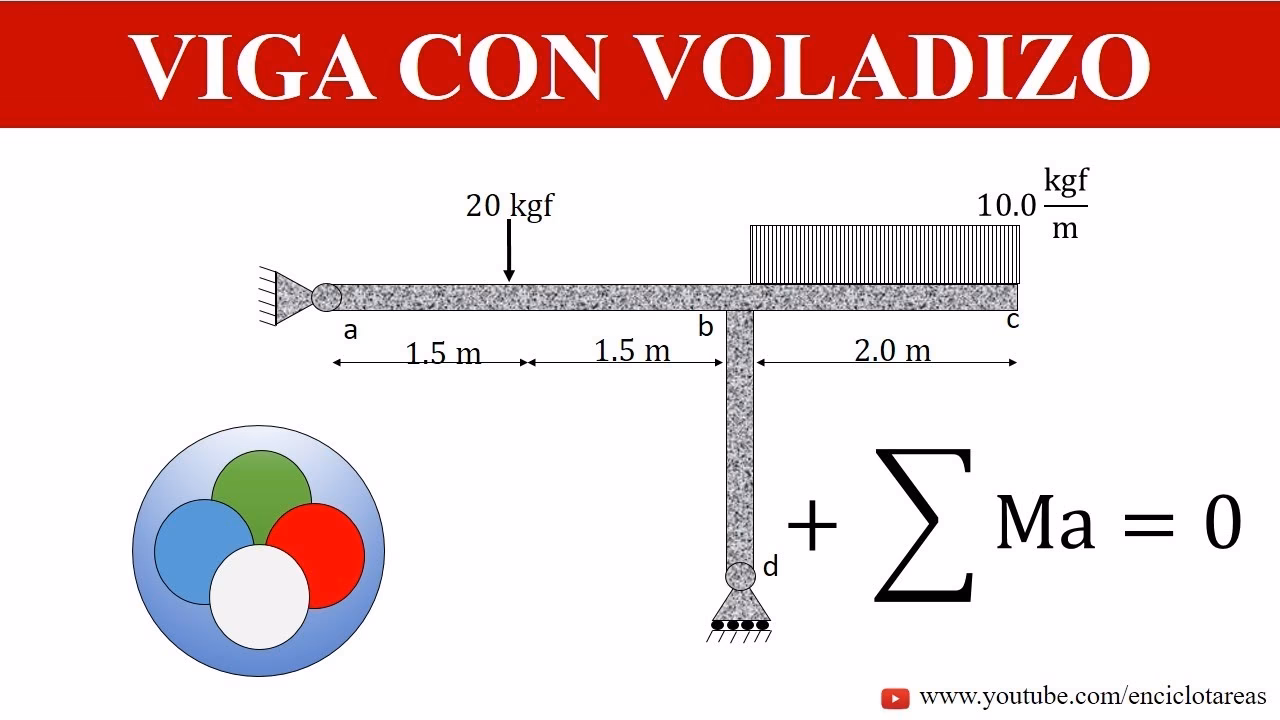

¿Cuánto Peso Soporta una Viga en Voladizo? La Capacidad de Carga

La pregunta sobre cuánto peso puede soportar una viga en voladizo es fundamental en cualquier diseño estructural. La respuesta no es única, ya que depende de una combinación de factores interrelacionados. Al igual que con los equipos de manipulación de vidrio que tienen capacidades de carga específicas (como ventosas que pueden levantar 600 kg o 1200 kg), las vigas en voladizo también tienen límites estrictos que deben respetarse para garantizar la seguridad.

La capacidad de carga de una viga en voladizo está determinada por:

1. Material de la Viga: Diferentes materiales tienen diferentes resistencias a la tensión y la compresión. El acero es mucho más resistente que la madera o el hormigón, pero cada uno tiene sus propias propiedades y límites elásticos (el punto hasta el cual un material puede deformarse y volver a su forma original sin daño permanente) y de rotura.
2. Dimensiones de la Viga: El tamaño y la forma de la sección transversal de la viga son cruciales. Como vimos en nuestro experimento con el papel, una viga más "alta" o con una forma que distribuya mejor el material lejos del eje neutro (lo que se traduce en un mayor momento de inercia) será más resistente a la flexión. Una viga más larga será, por lo general, más débil para la misma carga que una viga más corta, ya que el momento flexionante aumenta con la longitud.
3. Tipo de Carga: No es lo mismo una carga puntual concentrada en el extremo (como en nuestro ejemplo), que una carga distribuida uniformemente a lo largo de la viga (por ejemplo, el peso de una losa), o cargas dinámicas (vibraciones, viento). Cada tipo de carga genera diferentes distribuciones de momentos y esfuerzos.
4. Condiciones de Apoyo: Aunque una viga en voladizo tiene un solo apoyo fijo, la calidad y rigidez de esta fijación son vitales. Un anclaje débil o mal diseñado comprometerá la capacidad total de la viga.
5. Factores de Seguridad: En ingeniería, siempre se aplican factores de seguridad significativos. Esto significa que la viga se diseña para soportar una carga considerablemente mayor de la que se espera que experimente en condiciones normales. Estos factores compensan las incertidumbres en las propiedades de los materiales, las variaciones en las cargas y los posibles defectos de fabricación o instalación. Por ejemplo, si una viga está diseñada para soportar 100 kg, es posible que en realidad esté construida para soportar 200 kg o más, dependiendo del factor de seguridad elegido.
6. Condiciones Ambientales: Factores como la temperatura, la humedad, la corrosión o la exposición a elementos químicos pueden afectar la resistencia del material a lo largo del tiempo, reduciendo la capacidad de carga original de la viga.

En resumen, la capacidad de carga de un voladizo no es un número fijo, sino el resultado de un diseño cuidadoso que considera el material, la geometría, el tipo de carga y los márgenes de seguridad para garantizar que la estructura sea segura y duradera a lo largo de su vida útil.

Preguntas Frecuentes sobre Vigas en Voladizo

¿Dónde se utilizan comúnmente las vigas en voladizo?

Las vigas en voladizo son muy versátiles y se utilizan en una amplia variedad de aplicaciones estructurales y arquitectónicas. Algunos ejemplos comunes incluyen balcones y miradores que se proyectan desde edificios, marquesinas y voladizos de techos, estantes y soportes de pared sin apoyo exterior, alas de aviones, y en ciertos diseños de puentes donde una sección se extiende sin apoyos adicionales en su extremo. También se encuentran en elementos de maquinaria y equipos donde se requiere una proyección sin soporte.

¿Cuál es la diferencia principal entre compresión y tensión en una viga?

La compresión y la tensión son dos tipos de esfuerzos que experimentan los materiales bajo carga. La compresión ocurre cuando las fuerzas externas tienden a "apretar" o acortar un material, empujando sus partículas más cerca. En una viga que se flexiona hacia abajo, la parte superior de la viga está en compresión. La tensión, por otro lado, ocurre cuando las fuerzas externas tienden a "estirar" o alargar un material, alejando sus partículas. En la misma viga que se flexiona hacia abajo, la parte inferior de la viga está en tensión. Comprender dónde ocurren estos esfuerzos es fundamental para el diseño, ya que los materiales suelen tener diferentes resistencias a la compresión y a la tensión.

¿Por qué es importante calcular la tensión máxima en una viga?

Calcular la tensión máxima es crucial porque permite a los ingenieros predecir el punto más crítico en una viga donde es más probable que ocurra una falla. Al conocer la tensión máxima esperada bajo las cargas de diseño, se puede comparar con la resistencia a la fluencia y la resistencia última del material. Si la tensión calculada excede estos límites, la viga podría deformarse permanentemente o romperse. Este cálculo asegura que la viga tenga el tamaño y el material adecuados para soportar las cargas de manera segura y eficiente, evitando colapsos estructurales y garantizando la durabilidad de la construcción.

¿Qué factores influyen más en la resistencia a la flexión de una viga en voladizo?

Los factores más influyentes en la resistencia a la flexión de una viga en voladizo son: la longitud de la viga (a mayor longitud, mayor momento flexionante para la misma carga), las propiedades del material (su resistencia a la tracción y compresión, y su módulo de elasticidad), y la forma y dimensiones de su sección transversal, que se cuantifican a través del momento de inercia (I). Una sección transversal más grande o con una forma más eficiente (como una viga en I o una viga plegada como en nuestro experimento) tendrá un momento de inercia mayor y, por lo tanto, una mayor resistencia a la flexión.

En conclusión, las vigas en voladizo son estructuras ingeniosas que desafían la gravedad, proporcionando soluciones arquitectónicas y de ingeniería únicas. Su capacidad para soportar cargas y transferir peso de manera efectiva radica en la comprensión de principios fundamentales como la tensión, la compresión, el momento flexionante y el momento de inercia. Desde un simple experimento con papel hasta complejos cálculos de ingeniería, el estudio de estas vigas nos revela la elegancia y la lógica detrás de la seguridad de nuestras construcciones. Al dominar estos conceptos, podemos apreciar aún más la complejidad y la belleza de las estructuras que nos rodean.
