Turbinas Pelton: Eficiencia y Generación de Energía

En la búsqueda incansable de la humanidad por fuentes de energía limpias y sostenibles, las turbinas hidráulicas emergen como pilares fundamentales. Entre ellas, la turbina Pelton brilla con luz propia, una maravilla de la ingeniería que, inspirada en la genialidad de Lester Pelton, destaca por su simplicidad operativa y su capacidad para generar potencia. Este tipo de turbina es especialmente adecuada para extraer energía de fuentes de agua con grandes alturas de caída, típicas de terrenos montañosos, donde otras tecnologías podrían no ser tan eficientes. Su diseño innovador permite aprovechar casi toda la energía cinética del agua, un factor clave que contribuye a su excepcional rendimiento.

Este artículo se adentrará en las complejidades de las turbinas Pelton, rastreando sus orígenes, desentrañando su mecánica interna y explorando el papel transformador de las simulaciones computacionales avanzadas, particularmente las plataformas basadas en la nube, que están revolucionando su diseño, optimización y procesos operativos. Comprenderemos por qué su eficiencia es tan alta y cómo su impacto se extiende desde las grandes centrales hidroeléctricas hasta las instalaciones a pequeña escala, contribuyendo significativamente a la creciente capacidad mundial de energía hidroeléctrica.

Entendiendo la Turbina Pelton

Una turbina Pelton, también conocida como rueda Pelton, es un tipo de turbina de impulso diseñada de manera única para convertir la energía cinética del agua en energía mecánica. A diferencia de sus contrapartes, las turbinas Francis y Kaplan, que son turbinas de reacción adecuadas para aplicaciones de baja altura y alto caudal, la turbina Pelton opera con una eficiencia sobresaliente en condiciones de alta altura y bajo caudal. Esto se logra dirigiendo chorros de agua de alta velocidad hacia una serie de cazoletas montadas alrededor de la rueda, conocida como rodete, capturando el momento del agua con una eficiencia notable.

Historia y Aplicaciones Modernas

Inventada en 1880 por Lester A. Pelton, la turbina Pelton se ha convertido en una piedra angular de la tecnología hidroeléctrica moderna. Con una capacidad instalada global de energía hidroeléctrica que alcanzó los 1330 GW en 2021 y con expectativas de un crecimiento significativo para 2050, las turbinas Pelton están a la vanguardia de esta expansión. Son reconocidas por su alta eficiencia, que puede alcanzar hasta un 92%, y continúan siendo perfeccionadas para un rendimiento aún mayor.

En las aplicaciones modernas, las turbinas Pelton no se limitan solo a las grandes centrales hidroeléctricas. También son fundamentales en instalaciones a pequeña escala, especialmente en regiones remotas y montañosas donde su operación de alta altura y bajo caudal es óptima. Además, se integran cada vez más en sistemas de redes inteligentes, contribuyendo a una red eléctrica más receptiva y sostenible. Las turbinas Pelton también desempeñan un papel fundamental en la gestión de los caudales ambientales, asegurando que el uso del agua para la generación de energía equilibre las necesidades ecológicas y humanas.

Componentes Clave de una Turbina Pelton

Para comprender a fondo el funcionamiento de una turbina Pelton y su excepcional rendimiento, es esencial conocer sus componentes principales y la función que cada uno desempeña en el proceso de conversión de energía.

El Diseño de los Álabes (Cazoletas)

Las cazoletas de una turbina Pelton son su característica más distintiva y la clave de su alta eficiencia. Están diseñadas ingeniosamente para dividir el chorro de agua que impacta sobre ellas, asegurando una transferencia máxima de energía del agua a la turbina. Este diseño permite que la eficiencia se mantenga elevada, incluso cuando la turbina opera a carga parcial. La forma de doble cuchara de las cazoletas está meticulosamente diseñada para redirigir el agua en un ángulo cercano a los 180 grados, invirtiendo casi por completo la dirección del flujo y maximizando la conversión de energía cinética en energía mecánica rotacional.

La Boquilla (Inyector)

La boquilla, o inyector, es el componente responsable de regular el caudal de agua que se dirige hacia el rodete. Su diseño es crucial para mantener una alta eficiencia en un amplio rango de condiciones de operación. Idealmente, la eficiencia de la turbina Pelton se mantiene por encima del 90% hasta que el caudal se reduce al 20% del caudal de diseño. La boquilla transforma la energía de presión del agua en energía cinética, creando un chorro de alta velocidad y gran precisión que impacta directamente en las cazoletas.

El Rodete y la Carcasa

El rodete, con sus cazoletas montadas, está encerrado dentro de una carcasa que lo protege y optimiza su funcionamiento. La configuración del eje de la turbina, ya sea horizontal (con hasta dos inyectores) o vertical (con hasta seis inyectores), afecta la distribución de la carga y la eficiencia. El diseño también incluye un deflector, un componente vital para cierres de emergencia o para prevenir daños al rodete. La adaptabilidad de las turbinas Pelton a configuraciones de eje horizontal y vertical hace que sean una opción versátil para instalaciones hidroeléctricas, especialmente en áreas con grandes alturas y caudales bajos, como acueductos o flujos ecológicos de presas.

¿Cómo Funcionan las Turbinas Pelton?

Las turbinas Pelton obtienen su eficiencia del principio básico de impulso. El proceso comienza con agua presurizada que se dirige a través de una tubería de presión (penstock) y es expulsada mediante una boquilla de tamaño cuidadosamente calculado para generar un chorro de agua de alta velocidad. La rueda de la turbina, que presenta cazoletas de doble copa estratégicamente posicionadas, captura y redirige eficientemente este chorro de agua. Al impactar, el agua experimenta un cambio rápido en su momento, transfiriendo su energía cinética a la rueda de la turbina e induciendo la rotación. La rueda de la turbina giratoria está conectada a un generador, convirtiendo la energía mecánica en energía eléctrica. Este proceso sincronizado asegura una generación de energía continua y fiable.

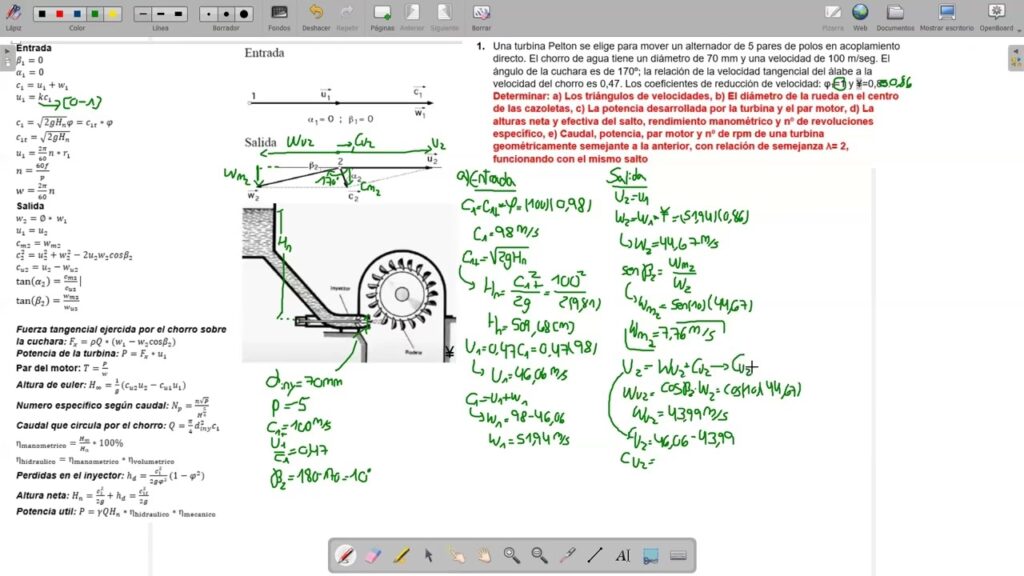

La eficiencia hidráulica de una turbina Pelton se calcula típicamente utilizando la siguiente fórmula:

Eficiencia Hidráulica = (Potencia Mecánica de Salida / Potencia Hidráulica de Entrada) × 100

También se le conoce como el Coeficiente de Potencia y se expresa como:

η = Pt / Pw

donde η es la eficiencia hidráulica, Pt es la potencia de salida de la turbina, y Pw es la potencia hidráulica de entrada (corriente de agua sin restricciones). Esta fórmula cuantifica la eficiencia de la turbina en la conversión de la potencia hidráulica del agua entrante en potencia mecánica. La potencia mecánica de salida es la energía eléctrica generada por la turbina, mientras que la potencia hidráulica de entrada es la energía transportada por el chorro de agua.

Rendimiento y Eficiencia de la Turbina Pelton

Gracias al redireccionamiento del agua en la cazoleta de casi 180°, la turbina Pelton puede aprovechar casi toda la energía del agua en el rodete de la turbina. Esto garantiza una eficiencia de hasta un 92%. Las turbinas Pelton, con su diseño distintivo y una transferencia eficiente de energía del agua a la rueda, suelen alcanzar eficiencias hidráulicas en el rango del 85% al 90%. Esto significa que una proporción significativa de la energía cinética del agua se aprovecha con éxito para producir energía eléctrica.

Una ventaja decisiva de este tipo de turbina es que posee una curva de eficiencia elevada en todo el rango de funcionamiento. Esto la hace particularmente valiosa en instalaciones donde el caudal de agua puede variar, ya que la turbina puede mantener un alto rendimiento incluso a cargas parciales. Sin embargo, esta eficiencia puede disminuir o fluctuar dependiendo de factores influyentes, como la resistencia al viento (windage), la fricción mecánica, las salpicaduras inversas (backsplashing) y el flujo no uniforme de las cazoletas. Estos factores son tenidos en cuenta en el diseño y la optimización para asegurar el máximo rendimiento posible.

Avances en el Diseño de Turbinas Pelton mediante Simulación

La integración de tecnologías de simulación de ingeniería, notablemente la Dinámica de Fluidos Computacional (CFD), ha transformado el diseño y el análisis de las turbinas Pelton. Este enfoque innovador permite el modelado detallado de la dinámica del flujo de agua dentro de la turbina, proporcionando a los ingenieros los conocimientos necesarios para mejorar la eficiencia y la precisión en los diseños de las turbinas. La simulación de turbinas Pelton sirve como una base crucial para el refinamiento del diseño, la predicción del rendimiento y, en última instancia, la realización de sistemas de turbinas Pelton más sofisticados y eficientes.

El Papel de la Simulación en el Diseño

Las simulaciones de ingeniería son fundamentales durante las primeras etapas del ciclo de diseño de las turbinas Pelton, actuando como bancos de pruebas virtuales. Permiten probar varios conceptos de diseño, elecciones de materiales y condiciones operativas sin la necesidad de prototipos físicos. Esta etapa es esencial para identificar posibles fallos de diseño e implementar mejoras, conservando así tiempo y recursos. Al poder experimentar con diferentes configuraciones en un entorno virtual, los ingenieros pueden explorar un espacio de diseño mucho más amplio y llegar a soluciones más óptimas en menos tiempo.

Optimización con CFD

Las simulaciones CFD ofrecen un marco robusto para abordar los desafíos del flujo de fluidos, permitiendo la creación de modelos tridimensionales de turbinas Pelton. Estos modelos proporcionan una ventana a las intrincadas interacciones entre los chorros de agua y las cazoletas de la turbina, facilitando la optimización del diseño de las cazoletas, la colocación de la boquilla y la forma del rodete para lograr una alta eficiencia de la turbina. Aquí es donde una herramienta de simulación como SimScale CFD desempeña un papel clave. Esta herramienta no solo proporciona capacidades de simulación precisas, sino que también ofrece paralelización al aprovechar la computación y el almacenamiento en la nube. En otras palabras, múltiples simulaciones pueden ejecutarse en paralelo sin las limitaciones impuestas por las restricciones de hardware. Esto ahorra un tiempo significativo durante el proceso de diseño y permite la parametrización del diseño y pruebas eficientes.

Visualización Dinámica y Predicción de Rendimiento

Un beneficio clave de las simulaciones CFD es la visualización dinámica del flujo de agua a través de las palas de la turbina, ofreciendo más que solo imágenes estáticas. Los ingenieros pueden rastrear la formación y el impacto de los chorros de agua en las cazoletas, observando las trayectorias de flujo resultantes. Este análisis dinámico es crucial para identificar y rectificar ineficiencias. Además, las simulaciones permiten la predicción del rendimiento de la turbina en un espectro de condiciones, lo que permite a los ingenieros anticipar la funcionalidad en el mundo real y asegurar el funcionamiento más eficiente y fiable de una turbina Pelton.

SimScale y la Simulación en la Nube

Las capacidades de simulación de SimScale aportan un nuevo nivel de sofisticación al diseño y la optimización de las turbinas Pelton. A través de numerosos proyectos alojados en la plataforma, los usuarios de SimScale están aprovechando el poder de la simulación CFD nativa de la nube para mejorar la eficiencia operativa y la fiabilidad de estas turbinas. Un proyecto, por ejemplo, estudió el flujo de agua dentro de una turbina Pelton, mapeando las magnitudes de velocidad a través de las cazoletas de la turbina. Este análisis proporcionó una visualización detallada de la dinámica del flujo, permitiendo la identificación de condiciones de flujo óptimas y guiando mejoras en el diseño de la turbina para una mayor eficiencia de conversión de energía.

En otro estudio, el enfoque se centró en comprender la distribución de presión dentro de la turbina. Las simulaciones ejecutadas en SimScale ofrecieron una perspectiva tridimensional de las cargas de presión que soportan las palas de la turbina, lo cual es fundamental para evaluar la integridad estructural de la turbina y asegurar su longevidad bajo condiciones de alto estrés. A través de estos proyectos, SimScale ha demostrado ser una herramienta invaluable para el análisis predictivo, vital para el perfeccionamiento de los diseños de turbinas. Permite a los ingenieros prototipar y probar virtualmente sus conceptos, iterar diseños con precisión y lograr un nivel de detalle que reduce significativamente la necesidad de prototipos físicos.

Preguntas Frecuentes (FAQ)

¿Cuál es la eficiencia máxima de una turbina Pelton?

Las turbinas Pelton son conocidas por su alta eficiencia, que puede alcanzar hasta un 92%. Esto se debe principalmente a su diseño que permite un redireccionamiento del chorro de agua de casi 180 grados, aprovechando al máximo su energía cinética.

¿En qué condiciones operan mejor las turbinas Pelton?

Las turbinas Pelton son ideales para condiciones de alta altura de caída (grandes desniveles) y caudales relativamente bajos. Son comúnmente utilizadas en regiones montañosas donde estas condiciones son prevalentes.

¿Qué componentes son esenciales en una turbina Pelton?

Los componentes clave incluyen las cazoletas (álabes), que capturan y redirigen el agua; la boquilla (inyector), que regula el flujo de agua y forma el chorro de alta velocidad; y el rodete, que es el conjunto de cazoletas montadas sobre un eje, encerrado en una carcasa protectora.

¿Cómo ha mejorado la simulación el diseño de estas turbinas?

La simulación, especialmente a través de la Dinámica de Fluidos Computacional (CFD), ha revolucionado el diseño de las turbinas Pelton al permitir a los ingenieros modelar el flujo de agua en detalle, optimizar la forma de los componentes sin necesidad de prototipos físicos, predecir el rendimiento y garantizar la integridad estructural, lo que acelera el proceso de desarrollo y mejora la eficiencia final.

¿Qué significa que una turbina Pelton tiene una curva de eficiencia elevada en todo el rango de funcionamiento?

Significa que la turbina Pelton es capaz de mantener una alta eficiencia, incluso cuando el caudal de agua no es el óptimo o varía. Esto la hace muy versátil y económica en operaciones donde las condiciones de flujo no son constantes, a diferencia de otras turbinas que pueden ver una caída drástica en su rendimiento fuera de su punto de diseño.
