Calculando un Reductor: Guía Esencial para Ingenieros

En un mundo cada vez más impulsado por la automatización y la eficiencia, la selección y el dimensionamiento adecuado de motorreductores se han convertido en una tarea esencial para ingenieros y fabricantes de maquinaria. La capacidad de adaptar estos componentes a las necesidades específicas de una aplicación es crucial, y afortunadamente, los avances tecnológicos han facilitado la fabricación bajo especificaciones, haciendo que los reductores personalizados sean más accesibles que nunca. Desde pequeños proyectos hasta complejas líneas de producción, entender cómo calcular y seleccionar el reductor correcto es la clave para un rendimiento óptimo y una larga vida útil del equipo.

¿Qué es un Reductor y Por Qué es Crucial Dimensionarlo Correctamente?

Un reductor, también conocido como caja de engranajes o caja reductora, es un dispositivo mecánico que se utiliza para modificar la velocidad de rotación y el torque de un motor. Su función principal es reducir la velocidad de entrada del motor mientras, al mismo tiempo, aumenta el torque de salida. Esta transformación es vital en innumerables aplicaciones, desde la robótica y la automatización industrial hasta la maquinaria pesada y los sistemas de transporte. La relación de reducción, a menudo expresada como un “ratio de transmisión”, describe cuántas vueltas da el eje de entrada por cada vuelta del eje de salida.

El dimensionamiento correcto de un reductor no es una simple cuestión de elegir una pieza al azar. Implica una comprensión profunda de las demandas de la aplicación, las leyes de la física y las especificaciones técnicas. Un reductor mal dimensionado puede llevar a fallos prematuros, ineficiencia energética, sobrecalentamiento, o simplemente no cumplir con los requisitos de rendimiento esperados. Por el contrario, un reductor correctamente seleccionado garantiza una operación suave, eficiente y duradera, protegiendo tanto el motor como la carga.

Factores Clave para el Dimensionamiento de un Motorreductor

La selección de un motorreductor adecuado es un proceso multifactorial que requiere una evaluación cuidadosa de las condiciones de operación y los requisitos de rendimiento. Expertos en la materia, como Parvalux, una empresa de maxon, han delineado una serie de consideraciones fundamentales que guían este proceso:

1. Velocidad y Torque Requeridos

Uno de los primeros y más importantes pasos es determinar la velocidad de salida deseada y el torque (par) necesario en el eje del reductor. Estos valores son fundamentales, ya que definirán en gran medida la relación de transmisión requerida y la potencia del motor asociado. Es esencial tener claridad sobre la velocidad a la que la carga debe moverse y la fuerza que se necesita para moverla.

2. Características de Uso y Ciclo de Trabajo

El patrón de uso del motorreductor es un factor crítico. ¿Funcionará el equipo de forma continua durante varias horas al día, o solo intermitentemente? ¿Estará expuesto a arranques y paradas frecuentes? ¿Deberá soportar golpes y vibraciones constantes? Estas preguntas ayudan a determinar la robustez y el tipo de construcción que el reductor debe tener para resistir las condiciones específicas de la aplicación y asegurar su durabilidad.

3. Carga Colgante y Desalineación

La forma en que se suspende o se aplica la carga puede tener un impacto significativo, especialmente en reductores con engranajes cónicos o helicoidales. Una carga colgante o una sobrecarga interna pueden provocar desalineaciones y un desgaste prematuro. En estos casos, la implementación de cojinetes adicionales a cada lado del engranaje puede ser una solución eficaz para distribuir la carga, prevenir desalineaciones y mejorar la vida útil del equipo.

4. Diseño Físico y Montaje en la Máquina

La integración del motorreductor en el diseño general de la máquina es vital. Se debe determinar si se necesita una entrada o salida de eje sólido o hueco, así como la orientación deseada del engranaje (horizontal, vertical, etc.). Esto asegura que el reductor se ajuste físicamente y se conecte adecuadamente a la aplicación sin generar estrés innecesario en los componentes adyacentes.

5. Ambiente de Operación y Materiales

El entorno en el que operará el motorreductor influye en la elección de los materiales. Aplicaciones en ambientes corrosivos, húmedos o con temperaturas extremas pueden requerir componentes resistentes a la corrosión, carcasas de acero inoxidable o sellos especiales. Si bien estos materiales pueden ser más costosos que los tradicionales como el aluminio o el hierro fundido, son esenciales para garantizar la fiabilidad y la longevidad del equipo en condiciones adversas.

Cálculos Fundamentales: Potencia, Torque y Relación de Reducción

Una vez que se han establecido los requisitos de la aplicación, es el momento de adentrarse en los cálculos que determinarán las especificaciones exactas del motorreductor.

Cálculo de Potencia y Torque

Calcular la potencia requerida para el eje y el torque de salida del reductor es una etapa crucial. Las siguientes fórmulas son ampliamente utilizadas:

Para calcular la Potencia (P):

P = (F × v) / η

Para calcular el Torque de Salida (T):

T = (P × 9.550) / n

Cálculo de la Relación de Reducción (Ratio de Transmisión)

La relación de reducción (i) es la proporción entre las velocidades de rotación de dos engranajes conectados. Es fundamental para asegurar que el motorreductor proporcione el rendimiento requerido.

La fórmula general es:

i = Ws / We = Ze / Zs

Es importante recordar que la relación de reducción es la inversa de la relación de transmisión, es decir, `Reducción = 1 / i`.

Para calcular el Par de Salida (Ms) considerando la eficiencia:

Ms = (Me × u) / i

El rendimiento (u) es un factor crucial que varía según el tipo de materiales de los engranajes, las etapas de reducción y la lubricación. Una estimación precisa del rendimiento es vital para obtener resultados cercanos a la realidad.

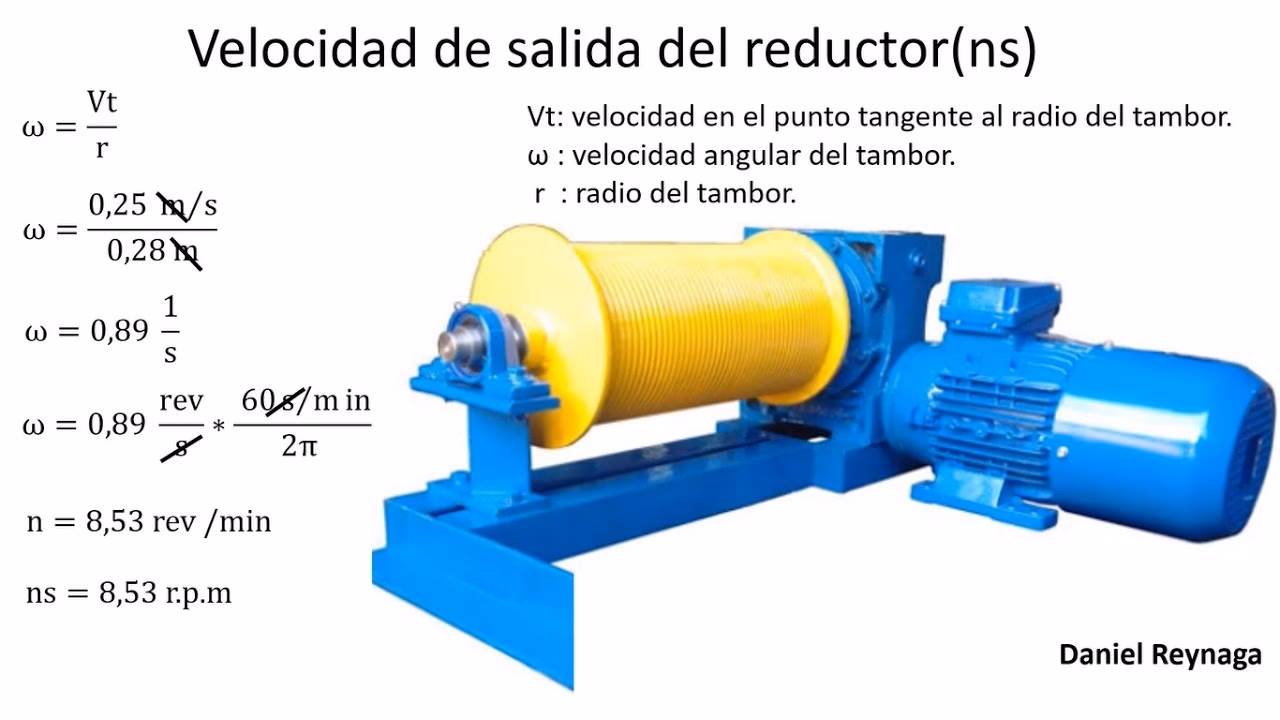

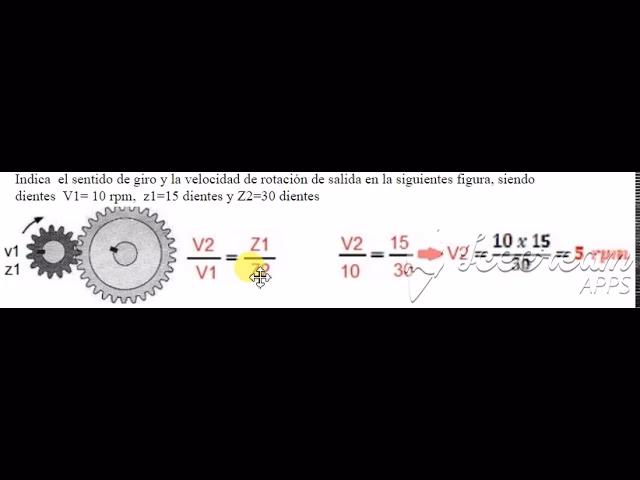

Ejemplo Práctico de Cálculo de Relación de Reducción

Consideremos un sistema con múltiples engranajes:

• Piñón motor (conductor): Z9
• Rueda (conducida): Z30
• Piñón (conductor): Z11
• Engranaje de arrastre (conducido): Z27

La relación de transmisión (i) se calcula multiplicando los dientes de los conductores y dividiéndolos por la multiplicación de los dientes de los conducidos:

i = (9 × 11) / (30 × 27) = 99 / 810 = 0.12222

La reducción es la inversa de la relación de transmisión:

Reducción = 1 / i = 1 / 0.12222 ≈ 8.18

Suponiendo que el motor tiene una velocidad de entrada (We) de 7.000 r.p.m:

Ws = i × We = 0.12222 × 7.000 r.p.m = 855.54 r.p.m

Esto significa que por cada vuelta del eje de salida, el motor ha dado aproximadamente 8.18 vueltas. Este tipo de cálculo es fundamental para determinar la velocidad final deseada y el diseño general del reductor, incluyendo el número de etapas de engranajes, sus materiales y tamaños.

6. Relación de Inercia

La relación de inercia se refiere al momento total de inercia de toda la carga impulsada. Considerar este factor es importante para asegurar una operación suave y eficiente, minimizando los picos de torque durante el arranque y la parada, y optimizando la respuesta dinámica del sistema.

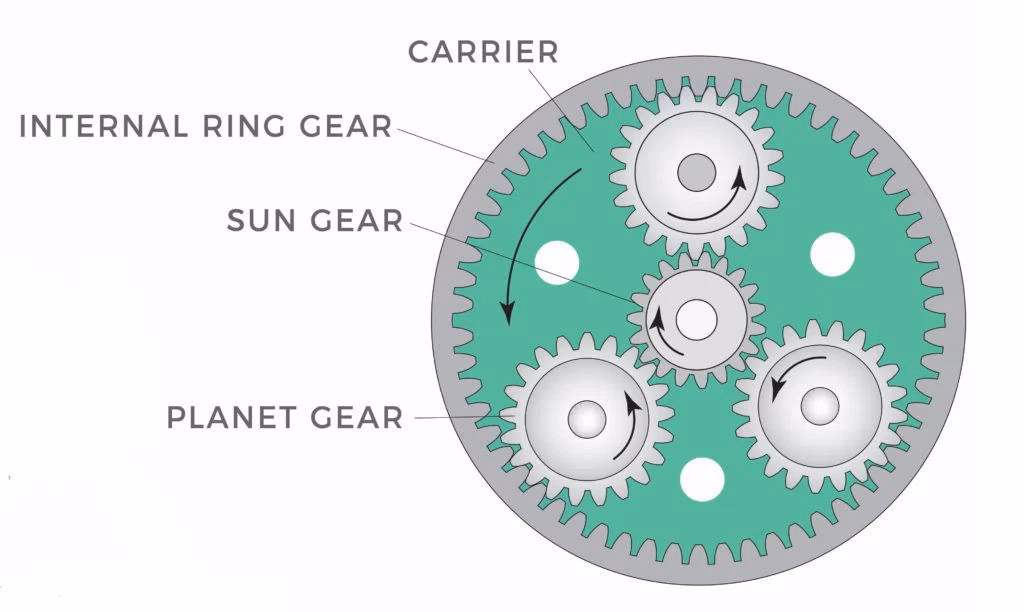

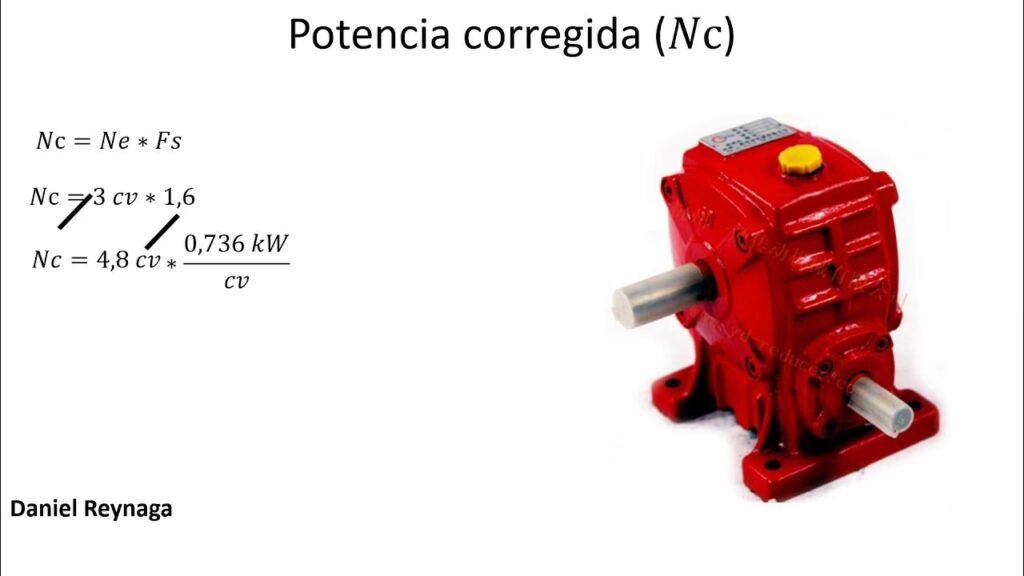

7. Factor de Servicio y Clase de Servicio

El factor de servicio es un valor empírico que se relaciona directamente con la aplicación y se basa en factores como el tipo de entrada (uniforme, con golpes), las horas de uso diario y cualquier impacto o vibración asociados. Una vez determinado el factor de servicio, se define la clase de servicio, que se utiliza para seleccionar el motorreductor adecuado que pueda soportar las condiciones de operación específicas y prolongar su vida útil.

8. Lubricación y Sellos

La lubricación adecuada es vital para el rendimiento y la durabilidad de cualquier reductor. Muchos fabricantes envían las unidades con la parte engranada vacía, permitiendo a los usuarios llenarlas en el momento de la instalación. Es crucial utilizar lubricantes de calidad, específicos para reductores, que puedan resistir altas temperaturas y cargas de impacto. Para aplicaciones con ejes verticales orientados hacia abajo, algunos fabricantes recomiendan un segundo juego de sellos para prevenir fugas y asegurar la retención del lubricante.

9. Consulta con Expertos y Fabricantes

Cuando se enfrentan aplicaciones únicas o complejas, la mejor estrategia es trabajar con consultores y fabricantes de motorreductores. Ellos pueden ofrecer diseños personalizados que garanticen un rendimiento óptimo para casos particulares, aportando su experiencia en el diseño y la selección de componentes.

Aspectos Adicionales a Considerar en el Dimensionamiento

¿Cómo Calcular el Peso de un Reductor?

Aunque el peso no es un factor directo en el rendimiento mecánico, es importante para el diseño estructural y la logística. Para un reductor concéntrico, se puede estimar el peso utilizando la siguiente fórmula, aunque es importante notar que esta puede variar según el diseño específico del fabricante:

Peso = f(d, S, H) donde:

• d = Diámetro del extremo pequeño en mm.
• S = Grosor del extremo grande en mm.
• H = Altura de extremo a extremo.

Para una estimación precisa, es recomendable consultar las especificaciones técnicas proporcionadas por el fabricante del reductor.

¿Qué Cantidad de Aceite Lleva un Reductor?

La cantidad y el tipo de lubricante son esenciales para el mantenimiento de un reductor. Al final de cada temporada de riego (en el caso de sistemas Pivot) o según el programa de mantenimiento, los reductores deben drenarse para eliminar el agua acumulada por condensación y el aceite sucio o contaminado. Luego se debe rellenar por la cámara de expansión hasta cubrir completamente los engranajes. Se deben usar lubricantes específicos para reductores que contengan aditivos de extrema presión (EP). Estos aditivos son cruciales para absorber fuertes cargas de impacto, prevenir el contacto metal-con-metal entre los dientes de los engranajes, y reducir la fricción y la temperatura, lo que se traduce en una transmisión de potencia más eficiente y una vida útil más larga del reductor.

Preguntas Frecuentes (FAQ)

¿Qué es la relación de reducción de un reductor?

Es la relación entre la velocidad de rotación del eje de entrada (motor) y la velocidad de rotación del eje de salida (reductor). Una relación de 10:1 significa que el eje de entrada gira 10 veces por cada giro del eje de salida.

¿Por qué es importante la eficiencia (rendimiento) en el cálculo de un reductor?

La eficiencia representa la pérdida de energía dentro del reductor debido a la fricción, el calor y otros factores. Un rendimiento bajo significa que se necesita un motor más potente para lograr el torque de salida deseado, lo que afecta el consumo de energía y el costo operativo. Es crucial para cálculos precisos de torque.

¿Cómo influye el factor de servicio en la selección del reductor?

El factor de servicio es un multiplicador que se aplica al torque nominal requerido para seleccionar un reductor más robusto. Tiene en cuenta las condiciones de operación (continuas, intermitentes, con golpes, vibraciones) y el tipo de carga. Un factor de servicio alto indica la necesidad de un reductor más sobredimensionado para garantizar la fiabilidad y una vida útil prolongada.

¿Puedo utilizar cualquier tipo de aceite en mi reductor?

No. Es fundamental utilizar el tipo y grado de lubricante especificado por el fabricante del reductor. Los lubricantes para reductores suelen contener aditivos de extrema presión (EP) que son esenciales para proteger los engranajes bajo cargas elevadas y prevenir el desgaste. Usar el aceite incorrecto puede llevar a fallos prematuros del reductor.

¿Qué diferencia hay entre un motorreductor y un reductor?

Un reductor es solo la caja de engranajes que modifica la velocidad y el torque. Un motorreductor es una unidad completa que integra un motor eléctrico y un reductor en un solo conjunto, diseñado para trabajar de forma conjunta y optimizada.

Conclusión

Dimensionar un motorreductor de manera efectiva es un proceso complejo pero fundamental que implica una cuidadosa consideración de una serie de factores interrelacionados. Desde las especificaciones de potencia y torque hasta las condiciones de uso, el entorno de la aplicación y el diseño físico, cada detalle cuenta. Las consideraciones aportadas por expertos como Parvalux son invaluables para guiar a ingenieros y fabricantes en la selección de motorreductores que cumplan con las necesidades de sus aplicaciones de manera precisa, confiable y eficiente. Invertir tiempo en un cálculo y selección adecuados no solo garantiza el rendimiento óptimo, sino que también protege la inversión a largo plazo y maximiza la vida útil del equipo.
