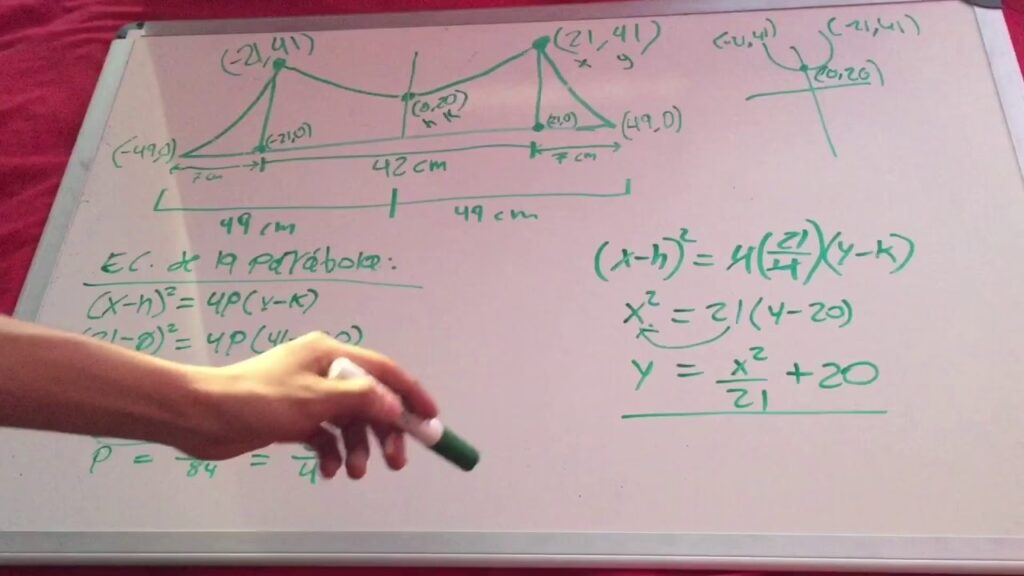

Los puentes son mucho más que simples estructuras; son arterias vitales que conectan comunidades, facilitan el comercio y permiten el flujo continuo de personas y bienes. Sin embargo, detrás de su imponente presencia se esconde un mundo complejo de cálculos precisos, diseño meticuloso y una construcción que desafía los límites de la ingeniería. Desde determinar el peso máximo que pueden soportar hasta asegurar su integridad estructural a lo largo de décadas, cada puente es una obra maestra de la planificación y la ejecución.
En este artículo, desentrañaremos los misterios del cálculo de puentes, explorando la famosa Fórmula del Puente utilizada para proteger estas infraestructuras cruciales. Profundizaremos en cada fase de su compleja construcción, desde la evaluación inicial del sitio hasta el mantenimiento continuo, y descubriremos cómo las tecnologías más avanzadas están revolucionando este sector. Prepárese para un viaje fascinante al corazón de la ingeniería civil, donde la seguridad, la sostenibilidad y la eficiencia son las piedras angulares de cada gran conexión.
- ¿Qué Calcula la Fórmula del Puente? La Protección de Nuestras Vías
- La Ingeniería Detrás de la Construcción de Puentes
- Componentes Esenciales de un Puente: Una Mirada Estructural
- El Proceso de Construcción Paso a Paso: Desde la Idea Hasta el Tráfico
- Innovación y Tecnología en la Construcción de Puentes
- Mantenimiento y Gestión: Asegurando la Vida Útil de los Puentes
- Preguntas Frecuentes sobre Puentes
¿Qué Calcula la Fórmula del Puente? La Protección de Nuestras Vías
Cuando hablamos de la seguridad de los puentes, uno de los cálculos más importantes es el que se conoce como la Fórmula del Puente, o formalmente, la Fórmula Federal de Peso Bruto del Puente (Federal Bridge Gross Weight Formula). Esta fórmula es una herramienta esencial utilizada para prevenir daños estructurales en los puentes causados por el peso excesivo de los camiones de carga pesada. Su objetivo principal es limitar la relación entre el peso y la longitud de un vehículo, calculando el peso máximo permitido en función del número y la distancia entre sus ejes.
En términos sencillos, la Fórmula del Puente asegura que el peso de un camión se distribuya de manera más uniforme sobre una superficie mayor del puente, lo que minimiza la concentración de carga en puntos específicos y reduce el riesgo de fatiga o colapso de la estructura. Sin esta regulación, los puentes estarían constantemente bajo amenaza de cargas que exceden su capacidad de diseño, lo que llevaría a un deterioro prematuro y a riesgos significativos para la seguridad pública.
La Fórmula en Detalle
La fórmula matemática utilizada para este cálculo es la siguiente:
W = 500 [(LN / N-1) + 12N + 36]
Donde:
- W: Es el peso máximo en libras que cualquier conjunto de ejes de un vehículo puede llevar en la carretera.
- L: Representa la distancia en pies entre los ejes exteriores de cualquier grupo de dos o más ejes consecutivos.
- N: Es el número de ejes en un grupo.
Es importante destacar que, independientemente del cálculo de la fórmula, existe un límite de peso máximo general de 80,000 libras (aproximadamente 36,287 kg) para la mayoría de los vehículos de carga en las carreteras federales de Estados Unidos, que sirve como un tope absoluto para la seguridad de la infraestructura.
A continuación, una tabla que resume los componentes de la fórmula:
| Variable | Descripción | Unidad de Medida |
|---|---|---|
| W | Peso máximo permitido | Libras (lbs) |
| L | Distancia entre ejes exteriores | Pies (ft) |
| N | Número de ejes en el grupo | Unidades |
Esta fórmula es un pilar fundamental en la gestión y protección de la infraestructura vial, permitiendo que miles de toneladas de mercancías se transporten diariamente de manera segura.
La Ingeniería Detrás de la Construcción de Puentes
La construcción de un puente es un testimonio de la capacidad humana para superar obstáculos naturales o artificiales, como ríos, lagos, carreteras, valles u otras discontinuidades geográficas. Es una obra de ingeniería que tiene el propósito primordial de conectar dos puntos separados para permitir el paso seguro de personas, mercancías y vehículos. Este proceso es intrínsecamente complejo y requiere una planificación exhaustiva, un diseño innovador y una ejecución física precisa.
En el mundo de la ingeniería civil, los puentes son considerados arterias vitales. Sin embargo, su construcción y mantenimiento presentan una serie de desafíos y problemáticas que se vuelven cada vez más exigentes con el paso de los años. Enfrentar el envejecimiento de las estructuras, la exposición a agentes atmosféricos, las cargas excesivas y los eventos extremos requiere soluciones innovadoras que aseguren la seguridad, sostenibilidad y eficiencia de estas infraestructuras.
Fases Generales de la Construcción de un Puente
Para construir un puente, es necesario seguir un proceso dividido en varias fases críticas:
- Análisis del Sitio y Planificación: Esta fase inicial implica una evaluación cuidadosa de las características del terreno, la profundidad del agua (si aplica), las condiciones ambientales y las normativas locales. A partir de este análisis, se planifica el tipo de puente más adecuado, considerando el tráfico previsto y el presupuesto disponible.
- Diseño: Aquí, la visión inicial se traduce en un proyecto detallado. Se definen las dimensiones, los materiales, la geometría de la estructura y las características estructurales. También se obtienen los permisos necesarios y se planifican los recursos.
- Realización Física de la Estructura: Este es el proceso de construcción propiamente dicho, comenzando con los cimientos y avanzando hacia la subestructura y la superestructura.
- Control y Prueba: Una vez construida la estructura, se realizan controles de calidad de los materiales y pruebas para verificar el correcto funcionamiento y la conformidad con las normativas vigentes.
La colaboración entre ingenieros, arquitectos, constructores y autoridades locales es fundamental para garantizar que el puente se diseñe y construya de manera segura y conforme a todos los estándares aplicables.
Componentes Esenciales de un Puente: Una Mirada Estructural
Aunque existen diversos tipos de puentes (en arco, de viga, celosías, colgantes, atirantados, en voladizo, entre otros), todos comparten una serie de componentes estructurales básicos que aseguran su estabilidad y funcionalidad. Conocer estas partes es clave para entender cómo un puente soporta las cargas y se mantiene en pie.
| Componente | Descripción |
|---|---|
| Fundaciones | Son las estructuras base que transfieren el peso del puente al terreno subyacente. Pueden estar compuestas por pilotes, cimientos o estructuras similares, y su diseño depende de las condiciones geológicas del sitio. |
| Estribos | Se refieren a las estructuras de soporte colocadas en los extremos del puente. Son cruciales para garantizar la estabilidad y seguridad de la obra, conectando el puente con el terreno firme. |
| Pilares o Pilones | Son los elementos verticales que, junto con los estribos, soportan las cargas provenientes de la superestructura. Generalmente, se construyen en serie a lo largo del puente para proporcionar apoyos intermedios, especialmente en puentes largos. |
| Vigas Principales | Son los componentes principales del puente que se extienden entre los pilares y estribos, y sirven para soportar los elementos superiores, incluyendo el tablero. Dependiendo del tipo de estructura, pueden ser vigas longitudinales, vigas transversales o arcos. Se fabrican comúnmente de acero, hormigón armado o una combinación. |
| Tablero | Es la superficie vial del puente por la cual transitan vehículos, peatones u otras formas de tráfico. Puede estar compuesto por diferentes materiales como hormigón, acero o madera, y es soportado directamente por las vigas principales. |
La interacción y el correcto diseño de cada uno de estos componentes son vitales para la integridad y la durabilidad de la estructura completa.
El Proceso de Construcción Paso a Paso: Desde la Idea Hasta el Tráfico
La construcción de un puente es un proceso altamente articulado que demanda una planificación meticulosa, el uso de recursos considerables y la participación de habilidades especializadas. La duración y complejidad de un proyecto pueden variar drásticamente según el tamaño y el tipo de puente a construir. A continuación, se detallan los 10 pasos principales que esquematizan este complejo proceso:
- Planificación y Diseño Preliminar: Es la fase inicial donde ingenieros y diseñadores evalúan la necesidad del puente, realizan estudios de viabilidad técnica y económica, y consideran factores como el flujo de tráfico, las condiciones ambientales y los criterios de seguridad. El resultado es un plan general que define la ubicación, las dimensiones máximas y el tipo de puente.
- Diseño Detallado: La idea inicial se traduce en el proyecto completo de la estructura. Se determinan las dimensiones exactas de cada componente, se realizan cálculos de resistencia y estabilidad, se desarrollan detalles estructurales y se definen los materiales. También se establecen estrategias de mantenimiento futuras.
- Adquisición de Autorizaciones y Financiamiento: Antes de iniciar la construcción, es imprescindible obtener una serie de aprobaciones legales, ambientales y de seguridad de las autoridades competentes. Paralelamente, se asegura la financiación adecuada para cubrir los elevados costos del proyecto.
- Preparación del Sitio: Esta fase implica adecuar el terreno donde se construirá el puente. Se remueven árboles, arbustos y exceso de tierra, y se nivela la superficie para garantizar una base sólida y regular para la construcción.
- Construcción de Cimientos y Subestructura: Se erigen las partes inferiores del puente que transferirán la carga al suelo. Esto incluye la construcción de pilares, pilotes u otras estructuras de soporte, adaptándose a las condiciones geológicas del sitio. La solidez de los cimientos es primordial para la estabilidad de toda la estructura.
- Ensamblaje de la Superestructura: Esta es la parte del puente que soportará directamente el tráfico. Dependiendo del diseño, puede componerse de vigas, tramos, arcos u otros elementos. La construcción puede realizarse in situ o mediante el ensamblaje de componentes prefabricados.
- Instalación de Elementos Finales: Se añaden los detalles que hacen al puente funcional y seguro. Esto incluye la colocación del pavimento vial o peatonal, la instalación de barandillas de seguridad, sistemas de iluminación y señalización vial.
- Inspección y Prueba: Se realizan inspecciones rigurosas para asegurar que la infraestructura cumple con las normativas de seguridad y los requisitos de diseño. Antes de la apertura, se realizan pruebas de carga para evaluar la capacidad del puente y verificar su solidez estructural.
- Apertura al Tráfico: Una vez superadas todas las inspecciones y pruebas, el puente está listo para ser abierto al público, comenzando a cumplir su propósito principal de conectar dos áreas.
- Mantenimiento Continuo: Después de la apertura, el puente requiere un mantenimiento regular para preservar su durabilidad y seguridad. Esto incluye controles periódicos por profesionales especializados y actividades para prevenir el deterioro estructural y funcional a lo largo del tiempo.
Innovación y Tecnología en la Construcción de Puentes
Las tecnologías digitales están revolucionando la construcción de puentes, haciendo los procesos más eficientes, seguros y sostenibles. Estas innovaciones son clave para enfrentar los desafíos modernos de la ingeniería civil.
- BIM (Building Information Modeling) y Diseño Paramétrico: BIM se ha convertido en un estándar, ofreciendo un enfoque integrado que mejora la colaboración entre todos los involucrados. El diseño paramétrico, por su parte, permite crear modelos digitales tridimensionales donde las características son controladas por parámetros variables, facilitando la generación rápida de variantes de diseño y la optimización del rendimiento estructural. La integración de BIM y el diseño paramétrico permite una gestión eficiente de los datos y una colaboración efectiva.
- Inteligencia Artificial (IA) y Aprendizaje Automático: La IA juega un papel crucial en la ingeniería civil, mejorando el diseño, la seguridad y la sostenibilidad. Mediante modelos predictivos y algoritmos de aprendizaje automático, se optimizan los procesos de construcción y mantenimiento, previendo problemas estructurales potenciales y mejorando la gestión de recursos.
- Manufactura Aditiva (Impresión 3D) con Tecnología WAAM: La tecnología WAam (Wire Arc Additive Manufacturing) permite la realización de componentes metálicos de grandes dimensiones mediante la extrusión de material capa por capa. El puente peatonal de 12 metros en Ámsterdam, impreso en 3D con esta tecnología, es un ejemplo emblemático de cómo se pueden crear estructuras complejas con tiempos y costos reducidos.
- Integración de BIM 4D y GIS: La combinación de BIM 4D (que añade la dimensión temporal al modelado) y GIS (Sistemas de Información Geográfica) permite una gestión más efectiva de los sitios de construcción. Esta integración facilita la planificación de actividades, el monitoreo del progreso de los trabajos y el análisis del impacto ambiental, mejorando la seguridad y la eficiencia operativa.
- Automatización y Robótica en los Procesos Constructivos: La automatización es cada vez más presente en las obras, con el uso de robots para tareas como la soldadura, el ensamblaje y el monitoreo. Estas tecnologías aumentan la precisión, reducen los tiempos de construcción y mejoran la seguridad de los trabajadores. El uso de drones para la inspección de puentes permite detectar rápidamente daños sin interrumpir el tráfico, mientras que los dispositivos IoT (Internet de las Cosas) monitorean parámetros como vibraciones, deformaciones, temperatura y tráfico, permitiendo un monitoreo en tiempo real y un mantenimiento más eficiente.
Mantenimiento y Gestión: Asegurando la Vida Útil de los Puentes
Gestionar la construcción y el mantenimiento de puentes es una actividad compleja que presenta numerosos desafíos. Uno de los mayores es mantener inalteradas las características físicas y funcionales de la infraestructura a lo largo del tiempo.
Desafíos en el Mantenimiento de Puentes
- Características Físicas: Los puentes experimentan un proceso natural de envejecimiento y desgaste debido a la exposición a agentes atmosféricos, cargas excesivas, tráfico y eventos extremos. Todos estos factores afectan negativamente la resistencia y estabilidad de la estructura, y pueden causar problemas como grietas, corrosión, deterioro y reducción de la capacidad de carga.
- Comportamiento Estructural: Para preservar la integridad y seguridad, es crucial monitorear el comportamiento estructural del puente y recopilar datos en tiempo real para identificar anomalías y cambios significativos. Las inspecciones periódicas son fundamentales para detectar tempranamente posibles daños o signos de desgaste y tomar las medidas adecuadas.
- Logística: La organización de medios, recursos y actividades para el mantenimiento adecuado de un puente es un desafío logístico. Requiere una planificación compleja, además de la disponibilidad inmediata de equipos especializados y personal calificado para realizar las labores.
Soluciones de Software para la Gestión de Puentes
La complejidad de la construcción, gestión y mantenimiento de puentes puede reducirse significativamente con la ayuda de soluciones innovadoras de software. Estas herramientas son indispensables para la eficiencia y seguridad:
- Software de Gestión de Puentes: Permite crear y gestionar planes de mantenimiento efectivos, optimizar la programación de actividades y almacenar toda la información relacionada con los puentes en una nube centralizada, accesible desde cualquier lugar y dispositivo.
- Software de Inspección de Puentes: Estos sistemas facilitan la planificación de inspecciones regulares, el análisis de datos de toda la estructura directamente en el modelo BIM y la detección rápida y eficiente de problemas o defectos antes de que se agraven.
- Software de Monitoreo de Salud Estructural: Herramientas que recopilan datos sobre la integridad estructural de los diferentes elementos mediante el uso de sensores IoT y dispositivos inteligentes. Permiten monitorear constantemente las condiciones del puente para intervenir rápidamente con actividades de mantenimiento preventivo, garantizando su seguridad y durabilidad.
Preguntas Frecuentes sobre Puentes
- ¿Cuáles son los principales tipos de puentes?
- Existen varios tipos de puentes, cada uno con características específicas adaptadas a diferentes necesidades y entornos:
- Puente de arco: Utiliza un arco para transferir el peso a la base.
- Puente de viga: Compuesto por vigas horizontales sostenidas por pilares.
- Puente colgante: La calzada está suspendida mediante cables anclados a torres.
- Puente atirantado: Similar al colgante, pero con cables dispuestos en abanico conectados directamente a las torres.
La elección del tipo de puente depende de factores como la distancia a cubrir, las condiciones del terreno y las necesidades de tráfico.
- ¿Qué materiales y técnicas se utilizan en la construcción de puentes?
- En la construcción de puentes se utilizan diversos materiales, seleccionados en función del tipo de puente, las cargas esperadas y el entorno. Los principales son:
- Hormigón armado o pretensado: Muy utilizado por su resistencia a la compresión y durabilidad.
- Acero: Elegido por su resistencia a la tracción y ligereza, comúnmente empleado en puentes colgantes o de arco.
- Madera: Utilizada en puentes peatonales o históricos, valorada por su bajo impacto ambiental.
- Materiales compuestos (como fibra de carbono): Empleados en casos específicos para reducir peso y aumentar resistencia.
Las técnicas constructivas más comunes incluyen:
- Vertido in situ: El hormigón se vierte directamente en la obra.
- Prefabricación: Elementos fabricados en fábrica y ensamblados en el sitio.
- Empuje o varo incremental: Utilizada para montar las estructuras sin interferir con el tráfico subyacente.
- ¿Cuáles son las fases de la construcción de puentes?
- La construcción de un puente sigue varias fases fundamentales:
- Planificación y diseño: Análisis del sitio, elección del tipo de puente, evaluación de materiales y técnicas.
- Construcción de los cimientos: Realización de las estructuras de soporte, como pilotes o pilares, según el terreno.
- Ensamblaje de la estructura portante: Instalación de vigas, arcos o cables.
- Realización de la calzada: Colocación de la superficie vial o ferroviaria.
- Acabados y pruebas: Instalación de barreras de seguridad, iluminación y verificación de la estabilidad y seguridad del puente.
Estas fases pueden variar según el tipo de puente y las condiciones específicas del sitio.
- ¿Cuáles son los elementos estructurales que constituyen un puente?
- Los elementos constitutivos de un puente se pueden clasificar en la superestructura y la subestructura. La superestructura está compuesta por el plano de rodadura, la calzada y las vigas. La subestructura, por su parte, incluye los estribos (o apoyos) y los cimientos que soportan los pilares (o pilones).
- ¿Quién diseña y construye un puente?
- El diseño y la construcción de un puente involucran a diversas figuras profesionales:
- Ingenieros civiles: Responsables del diseño estructural y la supervisión técnica.
- Geólogos y geotécnicos: Analizan las características del terreno para determinar los cimientos más adecuados.
- Arquitectos: Contribuyen a la estética y la integración del puente en el entorno.
- Empresa constructora: Realiza los trabajos prácticos de construcción.
- ¿Cuánto tiempo se necesita para construir un puente?
- La duración de la construcción de un puente depende de varios factores, entre ellos:
- Dimensiones y complejidad del puente: Puentes más grandes o con diseños complejos requieren más tiempo.
- Condiciones ambientales: Factores como el clima y la geología del sitio pueden influir en los tiempos de construcción.
- Disponibilidad de recursos: La presencia de materiales, mano de obra y equipos adecuados puede acelerar o ralentizar los trabajos.
En general, la construcción de un puente puede requerir desde algunos meses hasta varios años.
- ¿Cuáles son los desafíos en la construcción de un puente?
- La construcción de un puente puede presentar varios desafíos significativos, entre ellos:
- Condiciones geológicas complejas: Terrenos inestables o difíciles requieren soluciones de cimentación avanzadas.
- Condiciones climáticas adversas: Vientos fuertes, lluvias intensas o temperaturas extremas pueden retrasar los trabajos y requerir medidas de protección adicionales.
- Restricciones ambientales: La necesidad de proteger ecosistemas sensibles o cumplir con normativas ambientales estrictas puede añadir complejidad.
- Limitaciones logísticas: El transporte de materiales y equipos pesados, así como la gestión del tráfico durante la construcción, pueden ser desafíos importantes.
- ¿Cómo se garantiza la seguridad de un puente?
- La seguridad de un puente se garantiza a través de un enfoque multifacético que incluye:
- Diseño riguroso: Cálculos precisos y cumplimiento de códigos de ingeniería para soportar cargas y factores ambientales.
- Selección de materiales de calidad: Uso de materiales duraderos y probados.
- Control de calidad durante la construcción: Inspecciones continuas para asegurar que la construcción se alinee con el diseño.
- Pruebas de carga: Realizadas antes de la apertura para verificar la capacidad estructural.
- Inspecciones periódicas: Evaluaciones visuales y técnicas regulares por parte de ingenieros especializados.
- Monitoreo de salud estructural: Uso de sensores y tecnología IoT para recopilar datos en tiempo real sobre el comportamiento del puente.
- Mantenimiento preventivo y correctivo: Intervenciones oportunas para abordar el desgaste, la corrosión o cualquier daño detectado.
