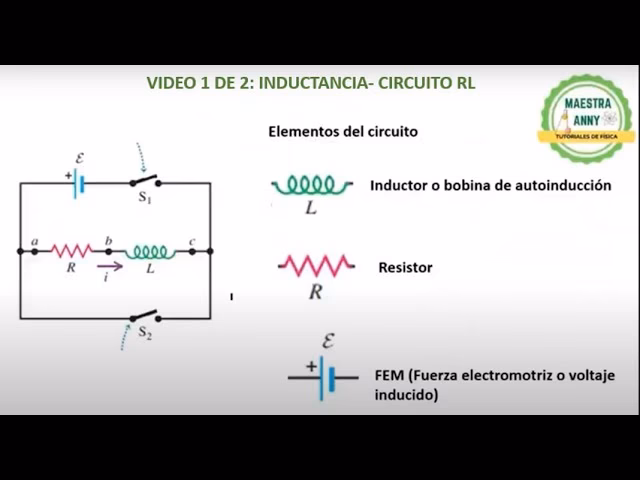

Cuando hablamos de circuitos eléctricos, la resistencia es el concepto más familiar para muchos. Nos enseñaron que un resistor simplemente se opone al flujo de corriente, convirtiendo energía eléctrica en calor. Pero, ¿qué sucede cuando introducimos componentes como los inductores en un circuito de corriente alterna (CA)? Aquí, el concepto de "resistencia" adquiere una nueva dimensión, no como una oposición estática, sino como una respuesta dinámica al cambio. En este artículo, desglosaremos cómo un inductor "resiste" el flujo de corriente alterna, un fenómeno conocido como reactancia inductiva, y cómo podemos calcularlo para comprender y diseñar mejor nuestros sistemas electrónicos.
A diferencia de la corriente continua (CC), donde un inductor ideal actúa simplemente como un cortocircuito una vez que la corriente se ha estabilizado, en un circuito de CA, la corriente está en constante cambio. Esta variación es precisamente lo que activa la naturaleza fundamental de un inductor: su capacidad para oponerse a cualquier cambio en la corriente que lo atraviesa. Esta oposición no se manifiesta como una disipación de energía en forma de calor, como lo hace una resistencia óhmica, sino como un almacenamiento y liberación de energía en su campo magnético. Esta característica es vital para el funcionamiento de innumerables dispositivos, desde fuentes de alimentación hasta sistemas de audio y equipos de comunicación.
- ¿Qué es la Reactancia Inductiva (XL)?
- La Fórmula Clave para Calcular la Reactancia Inductiva
- La Ley de Ohm Adaptada para Inductores
- Ejemplos Prácticos de Cálculo de Reactancia Inductiva y Corriente
- Inductores vs. Capacitores y Resistores: Un Dúo Dinámico en Circuitos AC
- Aplicaciones Comunes de la Reactancia Inductiva
- Preguntas Frecuentes (FAQ) sobre la Reactancia Inductiva
- ¿La inductancia (L) de un inductor depende de la corriente o la frecuencia?
- ¿La reactancia inductiva (XL) depende de la corriente o la frecuencia?
- ¿Qué sucede con un inductor en un circuito de corriente continua (CC)?
- ¿Cómo se comportan los inductores a altas y bajas frecuencias?
- ¿Se puede considerar la reactancia inductiva como una resistencia "real" que disipa energía?
¿Qué es la Reactancia Inductiva (XL)?
La reactancia inductiva, denotada como XL, es la medida de la oposición de un inductor al flujo de corriente alterna. Es el equivalente de la resistencia en un circuito de CA, pero con una diferencia crucial: no disipa energía. En cambio, provoca un desfase entre el voltaje y la corriente. Específicamente, en un circuito puramente inductivo, el voltaje siempre adelanta a la corriente en un cuarto de ciclo, o 90 grados. Esto significa que el voltaje alcanza su pico máximo un cuarto de ciclo antes de que la corriente alcance el suyo, y de manera similar para los valles.
Esta oposición surge de la Ley de Faraday de la inducción electromagnética, que establece que un cambio en el flujo magnético a través de un circuito induce una fuerza electromotriz (FEM). Cuando la corriente en un inductor cambia (como lo hace en CA), el campo magnético alrededor del inductor también cambia, induciendo una FEM "de retorno" que se opone a la dirección del cambio original de la corriente. Cuanto más rápido cambie la corriente (es decir, mayor sea la frecuencia de la CA), mayor será esta FEM de retorno y, por lo tanto, mayor será la oposición.
La Fórmula Clave para Calcular la Reactancia Inductiva
Para cuantificar esta oposición, utilizamos una fórmula sencilla pero poderosa. La reactancia inductiva (XL) se calcula de la siguiente manera:
XL = 2πfL
Donde:
XLes la reactancia inductiva, medida en ohmios (Ω). Es importante recordar que, aunque se mide en ohmios, no es una resistencia tradicional.π(pi) es una constante matemática aproximadamente igual a 3.14159.fes la frecuencia de la fuente de voltaje de CA, medida en hertz (Hz). La frecuencia representa cuántos ciclos completos de la onda de CA ocurren por segundo.Les la inductancia del inductor, medida en henrios (H). La inductancia es una propiedad inherente al inductor que describe su capacidad para almacenar energía en un campo magnético y, por lo tanto, su capacidad para oponerse a los cambios de corriente. Los valores típicos de inductancia pueden variar desde microhenrios (µH) hasta henrios (H).
Esta fórmula nos revela dos relaciones fundamentales: la reactancia inductiva es directamente proporcional tanto a la frecuencia como a la inductancia. Esto tiene implicaciones significativas para el diseño y el comportamiento de los circuitos.
¿Por Qué la Frecuencia y la Inductancia son Clave?
La dependencia de XL de la frecuencia (f) y la inductancia (L) es intuitiva una vez que se comprende el principio de funcionamiento de un inductor:
- Dependencia de la Frecuencia (f): Una mayor frecuencia significa que la corriente está cambiando de dirección y magnitud más rápidamente. Como el inductor se opone al cambio de corriente, un cambio más rápido resultará en una mayor oposición. Imagina intentar mover un objeto pesado; cuanto más rápido intentes cambiar su velocidad, más fuerza necesitarás. De manera similar, una frecuencia alta implica que el inductor está "trabajando" más para oponerse a esos cambios rápidos, lo que se traduce en una mayor reactancia.
- Dependencia de la Inductancia (L): Un inductor con un valor de inductancia más alto tiene una mayor capacidad para generar una FEM de retorno para una dada tasa de cambio de corriente. Esto significa que cuanto mayor sea L, mayor será su oposición inherente al cambio de corriente, lo que se refleja directamente en un valor de XL más alto. Un inductor con un valor de inductancia elevado puede pensarse como una inercia eléctrica más grande.
La Ley de Ohm Adaptada para Inductores
Así como la Ley de Ohm (V=IR) nos permite calcular la corriente, el voltaje o la resistencia en un circuito de CC, existe una versión adaptada para circuitos de CA que involucran reactancia inductiva. La corriente RMS (valor cuadrático medio) a través de un inductor se puede calcular como:
I = V / XL
Donde:
Ies la corriente RMS a través del inductor, medida en amperios (A).Ves el voltaje RMS a través del inductor, medido en voltios (V).XLes la reactancia inductiva calculada en ohmios (Ω).
Esta ecuación nos permite predecir la corriente que fluirá a través de un inductor dado un voltaje y una frecuencia específicos, demostrando cómo la reactancia inductiva limita la corriente en un circuito de CA, de manera análoga a cómo la resistencia limita la corriente en un circuito de CC.
Ejemplos Prácticos de Cálculo de Reactancia Inductiva y Corriente
Para solidificar nuestra comprensión, veamos un ejemplo práctico. Consideremos un inductor de 3.00 mH (milihenrios) y calculemos su reactancia inductiva y la corriente RMS cuando se le aplican voltajes de CA a diferentes frecuencias.
Ejemplo 1: Inductor de 3.00 mH con Voltaje de 120 VRMS
Parte (a): Calcular la reactancia inductiva (XL) a 60.0 Hz y 10.0 kHz.
Primero, convertimos la inductancia a henrios: 3.00 mH = 3.00 × 10-3 H.
Para una frecuencia de 60.0 Hz:
XL = 2πfL
XL = 2 * 3.14159 * (60.0 Hz) * (3.00 × 10-3 H)
XL ≈ 1.13 Ω
Para una frecuencia de 10.0 kHz (10,000 Hz):
XL = 2πfL
XL = 2 * 3.14159 * (10,000 Hz) * (3.00 × 10-3 H)
XL ≈ 188 Ω
Como podemos observar, la reactancia inductiva es significativamente mayor a frecuencias más altas. Esto confirma nuestra comprensión de que los inductores se oponen más al flujo de corriente cuando la frecuencia es elevada.
Parte (b): Calcular la corriente RMS (I) a cada frecuencia si el voltaje RMS aplicado es de 120 V.
Utilizamos la Ley de Ohm para inductores: I = V / XL
Para una frecuencia de 60.0 Hz:
I = 120 V / 1.13 Ω
I ≈ 106 A
Para una frecuencia de 10.0 kHz:
I = 120 V / 188 Ω
I ≈ 0.638 A
Los resultados son claros: a 60 Hz, la corriente es muy alta debido a la baja reactancia del inductor. Sin embargo, a 10 kHz, la reactancia se dispara, resultando en una corriente mucho menor. Este comportamiento es fundamental para entender cómo los inductores pueden ser utilizados como filtros de alta frecuencia, bloqueando señales no deseadas o ruidos a frecuencias elevadas.
Inductores vs. Capacitores y Resistores: Un Dúo Dinámico en Circuitos AC
Para apreciar plenamente el comportamiento de los inductores, es útil compararlos con los otros dos componentes pasivos fundamentales en circuitos de CA: capacitores y resistores. Cada uno tiene un efecto único sobre la corriente y el voltaje, especialmente en lo que respecta a la frecuencia.
Capacitores y Reactancia Capacitiva (XC)
Los capacitores actúan de manera opuesta a los inductores en un circuito de CA. Mientras que un inductor se opone al cambio de corriente, un capacitor se opone al cambio de voltaje. En un circuito puramente capacitivo, el voltaje atrasa a la corriente en un cuarto de ciclo (90 grados). La reactancia capacitiva (XC) se calcula como:
XC = 1 / (2πfC)
Donde C es la capacitancia en faradios (F). A diferencia de la reactancia inductiva, la reactancia capacitiva es inversamente proporcional a la frecuencia y la capacitancia. Esto significa que a frecuencias bajas, un capacitor presenta una reactancia muy alta (casi un circuito abierto), mientras que a frecuencias altas, su reactancia es muy baja (casi un cortocircuito). Por lo tanto, los capacitores son excelentes filtros de baja frecuencia.
Resistores en Circuitos AC
Los resistores, por otro lado, se comportan de la misma manera en circuitos de CA que en CC. Su resistencia (R) es independiente de la frecuencia. Además, en un resistor, el voltaje y la corriente están en fase, lo que significa que alcanzan sus picos y valles al mismo tiempo. Un resistor siempre disipa energía en forma de calor.
Tabla Comparativa de Componentes Pasivos en CA
La siguiente tabla resume las características clave de estos tres componentes en un entorno de corriente alterna:
| Característica | Resistor | Inductor | Capacitor |
|---|---|---|---|
| Oposición a AC | Resistencia (R) | Reactancia Inductiva (XL) | Reactancia Capacitiva (XC) |
| Fórmula de Oposición | R (constante) | 2πfL | 1 / (2πfC) |
| Dependencia de la Frecuencia | No | Directamente proporcional | Inversamente proporcional |
| Relación de Fase (V vs I) | En fase (0°) | Voltaje adelanta corriente (90°) | Voltaje atrasa corriente (90°) |
| Comportamiento a Baja Frecuencia | Constante | Actúa como cortocircuito | Actúa como circuito abierto |
| Comportamiento a Alta Frecuencia | Constante | Actúa como circuito abierto | Actúa como cortocircuito |
| Almacenamiento de Energía | No (disipa como calor) | Campo magnético | Campo eléctrico |
Aplicaciones Comunes de la Reactancia Inductiva
El conocimiento de la reactancia inductiva es fundamental para una amplia gama de aplicaciones en electrónica y electricidad:
- Filtros: Los inductores son componentes clave en filtros electrónicos, especialmente para suprimir o "filtrar" frecuencias altas. Por ejemplo, en las fuentes de alimentación de computadoras, se utilizan inductores en serie para bloquear el ruido de alta frecuencia que podría dañar los componentes sensibles. En sistemas de audio, se pueden usar inductores para eliminar siseos o ruidos de alta frecuencia, permitiendo que solo pasen las frecuencias de audio deseadas a los altavoces.
- Chokes o Bobinas de Choque: Son inductores diseñados específicamente para tener una alta reactancia a ciertas frecuencias (generalmente altas) mientras presentan una baja resistencia a las frecuencias deseadas. Se usan comúnmente en fuentes de alimentación y circuitos de radiofrecuencia.
- Circuitos Resonantes: Combinados con capacitores, los inductores forman circuitos resonantes (LC) que son la base de sintonizadores de radio, osciladores y muchos otros dispositivos de comunicación. La frecuencia de resonancia depende de los valores de L y C, y es donde la reactancia inductiva y capacitiva se cancelan mutuamente.
- Transformadores: Aunque no es directamente la reactancia, el principio de inductancia mutua es la base de los transformadores, que utilizan campos magnéticos cambiantes para transferir energía entre bobinas con diferentes números de vueltas, alterando así los niveles de voltaje y corriente de CA.
Preguntas Frecuentes (FAQ) sobre la Reactancia Inductiva
¿La inductancia (L) de un inductor depende de la corriente o la frecuencia?
No, la inductancia (L) es una propiedad física inherente del inductor, determinada por su geometría (número de vueltas, diámetro de la bobina, longitud, material del núcleo). No depende de la corriente que lo atraviesa ni de la frecuencia de la señal aplicada. Es un valor fijo para un inductor dado.
¿La reactancia inductiva (XL) depende de la corriente o la frecuencia?
La reactancia inductiva (XL) depende directamente de la frecuencia (f) de la señal de CA y de la inductancia (L) del componente, como lo demuestra la fórmula XL = 2πfL. Por lo tanto, sí, depende de la frecuencia, pero no directamente de la corriente. La corriente, en cambio, es una consecuencia del voltaje aplicado y la reactancia (I = V/XL).
¿Qué sucede con un inductor en un circuito de corriente continua (CC)?
En un circuito de corriente continua (donde la frecuencia f = 0 Hz), la reactancia inductiva XL = 2π(0)L = 0 Ω. Esto significa que un inductor ideal no presenta oposición al flujo de corriente continua una vez que la corriente se ha estabilizado. Actúa como un cortocircuito o un simple cable. Sin embargo, durante el momento en que la corriente de CC se enciende o apaga, el inductor sí se opone al cambio, razón por la cual se utilizan en circuitos de temporización y fuentes de alimentación conmutadas.
¿Cómo se comportan los inductores a altas y bajas frecuencias?
- A bajas frecuencias: La reactancia inductiva (XL) es baja. El inductor permite que la corriente fluya con relativa facilidad, actuando casi como un cortocircuito.
- A altas frecuencias: La reactancia inductiva (XL) es alta. El inductor se opone fuertemente al flujo de corriente, actuando casi como un circuito abierto. Esta propiedad es la que los hace útiles como filtros de alta frecuencia.
¿Se puede considerar la reactancia inductiva como una resistencia "real" que disipa energía?
No, la reactancia inductiva no es una resistencia "real" en el sentido de que no disipa energía eléctrica en forma de calor (a diferencia de una resistencia óhmica). En cambio, un inductor almacena energía en su campo magnético durante una parte del ciclo de CA y la devuelve al circuito durante otra parte. Esta es la razón por la cual no hay una pérdida neta de energía en un inductor ideal, solo un cambio de fase entre el voltaje y la corriente.
Comprender la reactancia inductiva es un paso fundamental para dominar el diseño y el análisis de circuitos de corriente alterna. No se trata simplemente de una "resistencia" más, sino de una forma dinámica de oposición que depende de la frecuencia y la inductancia del componente. Esta característica única permite a los inductores desempeñar roles cruciales en el filtrado de señales, la sintonización de circuitos y la gestión de la energía en una vasta gama de aplicaciones electrónicas. Al dominar el cálculo de XL y sus implicaciones, desbloqueará un nuevo nivel de comprensión en el fascinante mundo de la electricidad y la electrónica.
