Colectores Solares: Dimensionamiento y Eficiencia

En la búsqueda de soluciones energéticas sostenibles, los colectores solares emergen como una tecnología fundamental, transformando la radiación del sol en calor útil para una multitud de aplicaciones, desde calentar agua en nuestros hogares hasta climatizar grandes edificios. Sin embargo, para que un sistema solar térmico sea verdaderamente eficaz y rentable, es crucial comprender dos pilares esenciales: cómo dimensionar correctamente el colector y cómo evaluar su eficiencia. Un dimensionamiento inadecuado puede resultar en un sistema que no cubre la demanda de calor o, por el contrario, uno sobredimensionado que implica una inversión inicial innecesaria. De igual forma, la eficiencia es el corazón del rendimiento, dictando cuánta de la energía solar incidente se convierte realmente en calor aprovechable.

Este artículo profundiza en los principios y metodologías detrás del dimensionamiento y el cálculo de la eficiencia de los colectores solares, brindando una visión clara de los factores clave y las ecuaciones que rigen su funcionamiento. Prepárese para desvelar la ciencia detrás de estos dispositivos que prometen un futuro energético más brillante y sostenible.

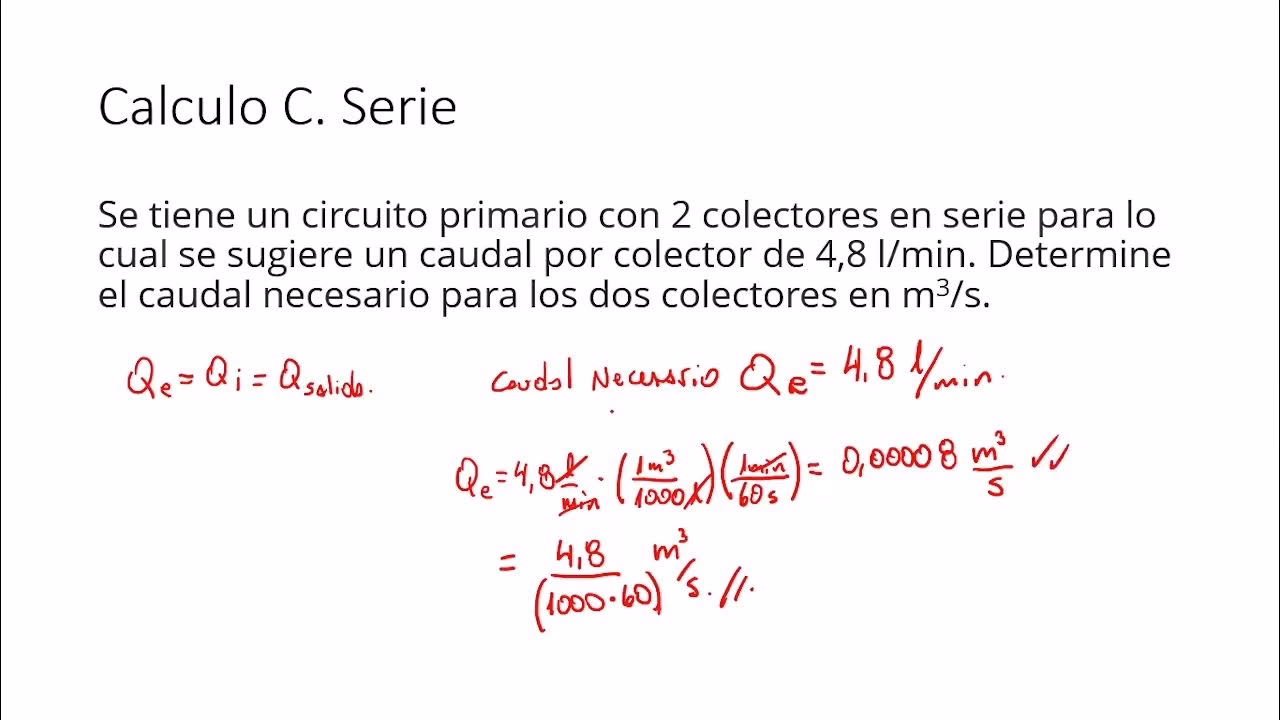

El Arte de Dimensionar un Colector Solar: La Base de un Sistema Eficaz

El dimensionamiento de un colector solar no es un proceso trivial; es una ecuación compleja donde se equilibran las necesidades energéticas con la disponibilidad solar. En esencia, el cálculo del tamaño de la superficie de un colector se fundamenta en dos variables primordiales: la cantidad de calor necesaria y el período en que se desea cubrir esa demanda. Imagínese que necesita calentar el agua para una familia de cuatro personas durante todo el año en una región específica. La cantidad de calor requerida variará según el consumo diario de agua caliente y la temperatura deseada.

Una vez que se ha establecido la demanda de energía térmica, esta se compara con la cantidad promedio de energía solar recibida por metro cuadrado en el período y la ubicación geográfica en cuestión. No es lo mismo la radiación solar que incide en una zona desértica que en una región nublada y lluviosa. Las bases de datos meteorológicas y mapas de irradiancia solar son herramientas indispensables en esta etapa, proporcionando datos precisos sobre la energía solar disponible. Sin embargo, no toda la energía solar que llega a la superficie del colector se convierte en calor útil. Aquí es donde entra en juego la eficiencia del sistema solar.

La energía solar disponible debe ser decrementada según la eficiencia real del sistema. Esto significa que si un colector tiene una eficiencia del 50%, solo la mitad de la energía solar incidente se transformará en calor utilizable. Este factor de corrección es vital para evitar un sobredimensionamiento o subdimensionamiento. Un sistema subdimensionado no podrá satisfacer la demanda, mientras que uno sobredimensionado implicará un costo inicial mayor y un período de retorno de la inversión más largo de lo necesario. El proceso de dimensionamiento a menudo es iterativo, ya que la eficiencia del colector puede depender de las condiciones de operación, que a su vez están influenciadas por el tamaño del sistema.

Factores Clave en el Dimensionamiento

• Demanda de Calor: Para aplicaciones domésticas, esto incluye el volumen de agua caliente sanitaria necesaria, la temperatura de uso y los patrones de consumo. Para sistemas de calefacción, se considera la pérdida de calor del edificio y la temperatura ambiente deseada.
• Radiación Solar (Insolación): La cantidad de energía solar que incide sobre una superficie en un lugar y momento determinados. Varía significativamente con la geografía, la estación del año, la hora del día y las condiciones climáticas (nubosidad).
• Orientación e Inclinación del Colector: La posición del colector respecto al sol es crítica. En el hemisferio norte, una orientación hacia el sur con una inclinación óptima (generalmente similar a la latitud del lugar) maximizará la captación de energía.
• Temperatura de Operación: La temperatura a la que operará el sistema (por ejemplo, la temperatura del agua en el tanque de almacenamiento) afectará las pérdidas de calor y, por ende, la eficiencia.
• Tipo de Colector: Colectores planos, de tubos de vacío, o concentradores tienen eficiencias y rangos de temperatura de operación diferentes.

Desentrañando la Eficiencia de un Colector Solar: El Corazón del Rendimiento

La eficiencia del colector es un criterio fundamental para evaluar el rendimiento térmico de cualquier sistema solar. Es la medida de la capacidad del colector para transformar la energía solar incidente en calor útil y aprovechable. La validez de cualquier investigación, ya sea numérica o experimental, sobre la mejora del rendimiento térmico se valida cuando se obtiene la eficiencia del colector como parámetro comparativo. Además, la eficacia de cada innovación destinada a aumentar el rendimiento térmico puede evaluarse con precisión a través de la eficiencia térmica del colector.

Para obtener la eficiencia térmica, es necesario evaluar tres elementos cruciales:

1. Modificador del Ángulo de Incidencia (IAM): Este factor considera cómo la eficiencia del colector cambia a medida que el ángulo de los rayos solares se desvía de la perpendicularidad. Un IAM cercano a 1 indica que el colector mantiene su rendimiento incluso con ángulos de incidencia no óptimos. Se modela con ecuaciones como:
   K_θ = 1 - tan(θ / 2) * a_θ (donde `a_θ = π / 3`)
   Y el IAM total es la suma del IAM para la radiación directa y difusa:
   K_θ = K_θb + K_θd
2. Coeficiente de Pérdida de Calor: Este parámetro cuantifica la cantidad de calor que se pierde del colector hacia el ambiente. Estas pérdidas aumentan significativamente a medida que la diferencia entre la temperatura de operación del colector y la temperatura ambiente se hace mayor. La disipación de calor del tubo de vacío al ambiente reduce la eficiencia térmica.
3. Eficiencia Óptica: Relacionada con la capacidad del colector para absorber la radiación solar. Los parámetros influyentes incluyen la emisividad de la superficie de los tubos del colector (su capacidad para emitir energía en forma de radiación), la absortividad (su capacidad para absorber la radiación solar) y la configuración del reflector (en colectores que usan espejos para concentrar la luz).

Métodos de Prueba para Obtener la Eficiencia Térmica

Existen dos estrategias principales para obtener la eficiencia térmica de un colector solar:

• Método de Prueba en Estado Estacionario (Steady-state): En este enfoque, las condiciones de contorno como las temperaturas de entrada del colector, la radiación solar y la temperatura ambiente se mantienen constantes durante la prueba. Esto permite una medición estable y repetible, ideal para caracterizar el rendimiento bajo condiciones ideales.
• Método Cuasi-Dinámico (Quasi-dynamic): A diferencia del método estacionario, en este enfoque las condiciones de contorno son variables. Este método es más representativo de las condiciones de operación reales de un colector, ya que la radiación solar y la temperatura ambiente fluctúan a lo largo del día.

Balance Energético y Fórmulas de Eficiencia

El funcionamiento de los colectores solares depende de la irradiación solar como principal fuente de energía, que es absorbida por los tubos absorbentes evacuados y transferida a los fluidos de transferencia de calor. La transferencia de calor ocurre en forma de conducción, convección y radiación. En un sistema típico con un tanque de almacenamiento, el balance energético para el colector se puede expresar como:

Q_útil = ΔE_sistema + Q_pérdida

Donde:

• Q_útil: Es la energía útil transferida desde el colector al fluido de trabajo o al tanque de almacenamiento.
• ΔE_sistema: Es el aumento de la energía interna dentro del tanque de almacenamiento (considerado como volumen de control). Se calcula como:
  ΔE_sistema = m_tanque * C_p * (T_2 - T_1)
  Donde `m_tanque` es la masa del fluido de trabajo en el tanque, `C_p` es el calor específico del fluido, `T_1` y `T_2` son las temperaturas promedio del tanque al inicio y al final del proceso de operación, respectivamente.
• Q_pérdida: Es la disipación de calor del tanque de almacenamiento al ambiente. Se estima a partir del coeficiente de pérdida de calor del tanque:
  Q_pérdida = ∫ (U_tanque * A_tanque * (T_prom - T_a)) dt
  Donde `A_tanque` es el área superficial del tanque, `T_prom` y `T_a` son la temperatura media del fluido de trabajo dentro del tanque durante el tiempo de medición y la temperatura ambiente, respectivamente, y `t_1` y `t_2` son los tiempos inicial y final de la medición.

La energía útil, que es la energía transferida del tubo evacuado al tanque, se calcula sumando `ΔE_sistema` y `Q_pérdida`. La eficiencia del colector se define entonces como la proporción de la energía útil con respecto a la energía total absorbida de la irradiación solar. Así, la correlación de la eficiencia energética del colector se obtiene como:

η = Q_útil / (A_a * G)

Donde `A_a` es el área del absorbedor y `G` es la radiación solar. Además, el coeficiente de pérdida de calor de los tubos es una función de la temperatura, y la correlación propuesta para la eficiencia energética puede modelarse según la norma ISO 980 como:

η = - a_0 * (T_prom - T_a / G)^2 - a_1 * (T_prom - T_a / G) + η_0

Donde `a_0` y `a_1` son coeficientes positivos. Para colectores de termosifón, donde las regiones de entrada y salida no se distinguen, la energía útil para el colector en términos de las temperaturas de entrada y salida del múltiple se expresa como:

Q_útil = ṁ * C_p * (T_salida - T_entrada)

Donde `ṁ` es el caudal másico del fluido. Por lo tanto, la correlación para la eficiencia energética con los valores conocidos del caudal másico dentro del tanque y la temperatura de entrada y salida del fluido resulta en:

η = (ṁ * C_p * (T_salida - T_entrada)) / (A_a * G)

El Enfoque de Hottel-Whillier

Una segunda aproximación para calcular la eficiencia térmica de los colectores de tubos evacuados (ETSC) es la conocida ecuación de Hottel-Whillier, descrita por la siguiente expresión:

η = F_R * (τ α) - F_R * U_L * ((T_prom - T_a) / G)

Donde:

• (τ α): Es el producto transmitancia-absortancia, que depende del ángulo de incidencia del colector. Representa la fracción de la radiación solar incidente que es absorbida por la superficie del absorbedor.
• F_R: Es el factor de remoción de calor del colector, que es una función del caudal. Este factor debe considerarse debido a la discrepancia entre la temperatura promedio del fluido de trabajo y la del tubo absorbedor, variando de 0 a 1. Un valor más alto de `F_R` indica una mejor capacidad del colector para transferir el calor desde el absorbedor al fluido.
• U_L: Es el coeficiente global de pérdida de calor del colector.

Se observa que la eficiencia del colector depende del coeficiente de pérdida de calor y de la forma de la placa absorbedora. En consecuencia, `F_R * U_L` puede describirse como:

F_R * U_L = c_1 + c_2 * (T_m - T_a)

Sustituyendo esta expresión en la ecuación de Hottel-Whillier, se obtiene la correlación de la eficiencia del colector de la siguiente manera:

η = F_R * (τ α) - c_1 * ((T_prom - T_a) / G) - c_2 * ((T_prom - T_a) / G)^2

Es importante mencionar que esta ecuación es aplicable para los casos en que la irradiancia solar es perpendicular a los tubos del colector. El efecto de los ángulos de incidencia de los rayos solares en el rendimiento térmico del colector debe considerarse con precisión, lo que nos devuelve al Modificador del Ángulo de Incidencia (IAM) mencionado anteriormente.

Tabla Comparativa de Parámetros Clave

Preguntas Frecuentes sobre Colectores Solares

¿Por qué es tan importante la eficiencia al elegir un colector solar?

La eficiencia es crucial porque determina cuánta de la energía solar que incide sobre el colector se convierte realmente en calor utilizable. Un colector más eficiente significa que necesitará una superficie menor para generar la misma cantidad de calor, lo que se traduce en menores costos de instalación, menos espacio requerido y un retorno de la inversión más rápido. Además, un sistema eficiente maximiza el aprovechamiento de un recurso renovable.

¿Qué factores son los que más afectan la eficiencia de un colector solar?

Los factores más influyentes son la diferencia entre la temperatura de operación del colector y la temperatura ambiente (cuanto mayor la diferencia, mayores las pérdidas), las propiedades ópticas del absorbedor (cuán bien absorbe la luz solar y cuán poco la emite), y el diseño del aislamiento y la geometría del colector para minimizar las pérdidas de calor. El ángulo de incidencia de los rayos solares también juega un papel importante a lo largo del día y del año.

¿Se puede mejorar la eficiencia de un colector solar ya instalado?

En algunos casos, sí. Mejoras en el aislamiento del tanque de almacenamiento o de las tuberías pueden reducir las pérdidas de calor. Optimizar el caudal del fluido de trabajo (si es un sistema de circulación forzada) puede mejorar la transferencia de calor. Asegurarse de que el colector esté limpio y libre de obstrucciones (polvo, hojas) también puede mejorar su eficiencia óptica. Sin embargo, mejoras significativas a menudo requerirían modificaciones estructurales que podrían no ser rentables.

¿Cuál es la diferencia práctica entre los métodos de prueba de eficiencia en estado estacionario y cuasi-dinámico?

El método en estado estacionario es ideal para obtener las características de rendimiento bajo condiciones controladas y estables, lo que facilita la comparación entre diferentes colectores. Sin embargo, no siempre refleja el rendimiento real en el campo. El método cuasi-dinámico, al permitir que las condiciones de contorno varíen, ofrece una evaluación más realista del comportamiento del colector a lo largo de un día, lo que es muy útil para modelar el rendimiento anual de un sistema.

¿Qué significa el producto transmitancia-absortancia (τ α) en la ecuación de Hottel-Whillier?

El producto transmitancia-absortancia es un parámetro clave de la eficiencia óptica de un colector. La transmitancia (τ) se refiere a la fracción de la radiación solar que atraviesa la cubierta transparente del colector y llega al absorbedor. La absortancia (α) es la fracción de esa radiación que es absorbida por la superficie del absorbedor y convertida en calor. Un valor alto de (τ α) indica que una gran parte de la energía solar incidente está siendo efectivamente capturada por el colector.

Conclusión

El dimensionamiento y la comprensión de la eficiencia son, sin duda, los pilares para el diseño y la operación exitosa de cualquier sistema de colector solar. Desde la estimación precisa de la demanda de calor hasta la aplicación de complejas ecuaciones de balance energético y modelos como el de Hottel-Whillier, cada paso es fundamental para asegurar que el sistema no solo cumpla con su propósito, sino que lo haga de la manera más económica y sostenible posible. Un conocimiento profundo de estos conceptos permite a los profesionales y entusiastas de la energía solar tomar decisiones informadas, optimizando el rendimiento y maximizando el retorno de la inversión. A medida que avanzamos hacia un futuro más verde, la capacidad de harnessing la energía del sol de manera eficiente se vuelve cada vez más valiosa, y los colectores solares, correctamente dimensionados y optimizados en su eficiencia, son herramientas esenciales en esta transición energética.
