Cálculo de Autotransformadores: Guía Completa

Los autotransformadores son componentes esenciales en numerosos sistemas eléctricos, ofreciendo una solución eficiente y compacta para la adaptación de voltajes. A diferencia de los transformadores convencionales de dos bobinados, los autotransformadores utilizan una única bobina con una toma intermedia, lo que les confiere ventajas significativas en términos de tamaño, peso y eficiencia, especialmente cuando la relación entre los voltajes de entrada y salida es cercana a la unidad. Comprender cómo se calculan es fundamental para su diseño, selección y aplicación correctos en cualquier proyecto eléctrico.

Este artículo explora en profundidad los principios, las fórmulas y los pasos prácticos necesarios para calcular un autotransformador, desglosando cada aspecto para que incluso aquellos con conocimientos básicos de electricidad puedan seguirlo. Desde la determinación de la potencia aparente hasta el dimensionamiento de los bobinados y el núcleo, abordaremos todos los elementos clave que garantizan un funcionamiento óptimo y seguro. Prepárese para desentrañar el misterio detrás de estos ingeniosos dispositivos.

¿Qué es un Autotransformador y Por Qué Usarlo?

Un autotransformador es un tipo de transformador eléctrico que utiliza una única bobina compartida entre el circuito primario y el secundario. Parte de esta bobina es común a ambos circuitos, mientras que la otra parte es exclusiva de uno de ellos (generalmente el primario en una configuración reductora o el secundario en una elevadora). Esta configuración única permite que una porción de la energía se transfiera directamente por conducción (eléctricamente), mientras que el resto se transfiere por inducción (magnéticamente), a diferencia de los transformadores de dos devanados donde toda la energía se transfiere magnéticamente.

Las principales razones para utilizar un autotransformador incluyen:

• Mayor eficiencia: Debido a que una parte de la energía se transfiere directamente, las pérdidas son menores en comparación con un transformador convencional del mismo tamaño, resultando en una eficiencia superior.
• Menor tamaño y peso: Al tener una sola bobina y un núcleo que maneja menos potencia magnética (solo la porción transformada), son significativamente más pequeños y ligeros que los transformadores de aislamiento.
• Menor costo: La reducción en la cantidad de cobre y material del núcleo se traduce en un menor costo de fabricación.
• Mejor regulación de voltaje: Ofrecen una mejor regulación de voltaje bajo carga debido a su menor impedancia.

Sin embargo, es crucial recordar su principal desventaja: la falta de aislamiento galvánico entre el primario y el secundario. Esto significa que si el bobinado común falla, la tensión de entrada puede aparecer directamente en la salida, lo que puede ser un riesgo de seguridad en ciertas aplicaciones.

Principios Fundamentales para el Cálculo

El cálculo de un autotransformador se basa en los mismos principios electromagnéticos que los transformadores de dos bobinados, pero con una consideración adicional: la distinción entre la potencia total que maneja el dispositivo (potencia de throughput) y la potencia transformada (potencia que realmente se transfiere magnéticamente).

Potencia Aparente Total (Stotal)

Esta es la potencia que el autotransformador entrega a la carga o recibe de la fuente, medida en Voltios-Amperios (VA) o kiloVoltios-Amperios (kVA). Se calcula como el producto del voltaje de salida y la corriente de salida, o el voltaje de entrada y la corriente de entrada (asumiendo eficiencia ideal):

Stotal = Vsalida * Isalida

o

Stotal = Ventrada * Ientrada

Potencia Transformada (Stransformada)

Este es el concepto más importante y distintivo en el cálculo de autotransformadores. La potencia transformada es la parte de la potencia total que realmente se transfiere por inducción magnética entre las secciones de la bobina. Es esta potencia la que determina el tamaño físico del núcleo y de los devanados. Se calcula mediante las siguientes fórmulas:

• Para un autotransformador reductor (V_entrada > V_salida):
  Stransformada = Stotal * (1 - Vsalida / Ventrada)
• Para un autotransformador elevador (V_salida > V_entrada):
  Stransformada = Stotal * (1 - Ventrada / Vsalida)

Observe que cuanto más cerca estén V_entrada y V_salida, menor será la potencia transformada y, por lo tanto, menor será el tamaño del autotransformador para una misma potencia total.

Relación de Transformación (a)

La relación de transformación es crucial para determinar las tensiones y corrientes, así como el número de espiras de cada sección del bobinado:

a = Ventrada / Vsalida

o, en términos de espiras:

a = Ntotal / Ncomun (para reductor)

o

a = Ntotal / Nserie (para elevador, donde N_serie es la parte del bobinado que maneja la diferencia de voltaje)

Pasos Detallados para el Cálculo de un Autotransformador

El proceso de cálculo implica varias etapas, desde la determinación de los requisitos hasta el dimensionamiento físico de los componentes.

1. Definición de Requisitos

• Voltaje de Entrada (V_entrada): Tensión de la fuente.
• Voltaje de Salida (V_salida): Tensión requerida por la carga.
• Potencia de Carga (P_carga): Potencia activa de la carga en vatios (W).
• Factor de Potencia (FP): De la carga. Si no se conoce, se puede asumir un valor típico (ej. 0.8 inductivo).

2. Cálculo de la Potencia Aparente Total (Stotal)

Si la potencia de la carga es activa (P_carga), primero calculamos la potencia aparente total (S_total) que el autotransformador debe manejar:

Stotal = Pcarga / FP

Esta es la potencia 'nominal' del autotransformador.

3. Cálculo de la Potencia Transformada (Stransformada)

Utilizando las fórmulas explicadas anteriormente, determine la potencia transformada (S_transformada). Este valor es crítico, ya que es la base para el dimensionamiento del núcleo y del conductor.

4. Cálculo de Corrientes

Determine las corrientes en el lado de entrada y salida:

• Corriente de Entrada: Ientrada = Stotal / Ventrada
• Corriente de Salida: Isalida = Stotal / Vsalida

Para el dimensionamiento de las secciones del bobinado, necesitamos las corrientes que circulan por cada parte de la bobina:

• Corriente en el bobinado común (I_comun): Esta es la diferencia entre la corriente de salida y la corriente de entrada (en un reductor) o viceversa (en un elevador).
  Icomun = |Isalida - Ientrada|
• Corriente en el bobinado serie (I_serie): Esta es la corriente que pasa por la sección no común del bobinado. En un reductor, esta es la corriente de entrada (I_entrada). En un elevador, es la corriente de salida (I_salida).
  Iserie = Ientrada (para reductor)
  Iserie = Isalida (para elevador)

Es importante notar que la corriente que realmente circula por la sección común es la diferencia de las corrientes de línea, lo que permite que esta sección sea de menor calibre que si tuviera que manejar la corriente total de salida.

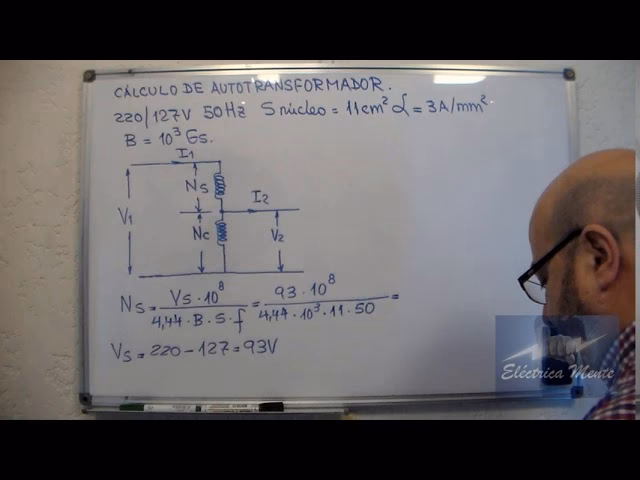

5. Selección del Núcleo y Cálculo del Número de Espiras

El dimensionamiento del núcleo se basa en la potencia transformada. Para transformadores de baja frecuencia (50/60 Hz), se utiliza la siguiente relación para el área de la sección transversal del núcleo (A_e) en cm²:

Ae = k * sqrt(Stransformada)

Donde 'k' es una constante que depende del tipo de material del núcleo, la frecuencia y la densidad de flujo magnético máxima (B_max) en el núcleo. Un valor común para k en transformadores de potencia de 50/60 Hz es entre 0.8 y 1.2. La densidad de flujo B_max para laminaciones de acero al silicio suele estar entre 1.2 y 1.6 Tesla.

Una vez determinado el área efectiva del núcleo (A_e), se calcula el número de espiras por voltio (espiras/voltio) o el voltaje por espira (Vt/vuelta):

Vt/vuelta = 4.44 * f * Bmax * Ae * 10-4 (donde A_e está en cm² y B_max en Tesla)

O bien, el número de espiras por voltio (N/V):

N/V = 1 / (4.44 * f * Bmax * Ae * 10-4)

Con el valor de N/V, podemos calcular el número de espiras para cada sección del autotransformador:

• Número total de espiras (N_total): Ntotal = Ventrada * N/V
• Número de espiras del bobinado común (N_comun): Ncomun = Vsalida * N/V
• Número de espiras del bobinado serie (N_serie): Nserie = (Ventrada - Vsalida) * N/V

Verificación: N_total = N_comun + N_serie.

6. Dimensionamiento del Conductor (Calibre del Alambre)

El calibre del alambre para cada sección del bobinado se determina en función de la corriente que circula por él y la densidad de corriente (J) permitida para el material (cobre) y las condiciones de enfriamiento. Una densidad de corriente típica para transformadores es de 2.5 a 3.5 A/mm² para enfriamiento natural.

• Área de la sección transversal del alambre para el bobinado serie (A_serie):
  Aserie = Iserie / J
• Área de la sección transversal del alambre para el bobinado común (A_comun):
  Acomun = Icomun / J

Una vez calculadas las áreas, se selecciona el calibre de alambre AWG o mm² correspondiente más cercano. Es fundamental que cada sección del bobinado tenga el calibre adecuado para evitar sobrecalentamiento y garantizar la eficiencia.

7. Cálculos Adicionales y Consideraciones Prácticas

• Pérdidas y Eficiencia: Las pérdidas en el autotransformador incluyen pérdidas en el cobre (I²R) y pérdidas en el núcleo (histéresis y corrientes de Foucault). La eficiencia (η) se calcula como:
  η = (Psalida / Pentrada) * 100%
  Donde P_entrada = P_salida + P_pérdidas.
• Regulación de Voltaje: La regulación de voltaje indica cuánto cambia la tensión de salida entre condiciones de vacío y plena carga. Los autotransformadores generalmente tienen una mejor regulación de voltaje debido a su menor impedancia.
• Aislamiento: Aunque los autotransformadores son más eficientes, su falta de aislamiento galvánico es una consideración crítica. En aplicaciones donde se requiere aislamiento por seguridad (ej., separación de circuitos, reducción de ruido de modo común), un transformador de aislamiento de dos bobinados es preferible.
• Protección: Los autotransformadores deben protegerse adecuadamente contra sobrecargas y cortocircuitos con fusibles o disyuntores dimensionados correctamente para las corrientes de entrada.

Tabla Comparativa: Autotransformador vs. Transformador de Dos Bobinados

Ejemplo Conceptual de Cálculo

Imaginemos que necesitamos un autotransformador para reducir la tensión de 240V a 200V para una carga que consume 5 kVA.

• V_entrada = 240V
• V_salida = 200V
• S_total = 5 kVA = 5000 VA

1. Potencia Transformada (S_transformada):
Stransformada = Stotal * (1 - Vsalida / Ventrada)
Stransformada = 5000 VA * (1 - 200V / 240V)
Stransformada = 5000 VA * (1 - 0.8333)
Stransformada = 5000 VA * 0.1667 = 833.5 VA
Esto significa que el núcleo y los bobinados solo deben manejar aproximadamente 833.5 VA, no los 5000 VA totales.

2. Corrientes:
I_entrada = S_total / V_entrada = 5000 VA / 240V ≈ 20.83 A
I_salida = S_total / V_salida = 5000 VA / 200V = 25 A

Corrientes de los Bobinados:
I_serie (el bobinado entre 240V y la toma) = I_entrada = 20.83 A
I_comun (el bobinado entre la toma y 0V) = I_salida - I_entrada = 25 A - 20.83 A = 4.17 A

3. Número de Espiras y Calibres:
(Asumiendo un N/V de 2 espiras/voltio para un núcleo específico)
N_total = 240V * 2 espiras/V = 480 espiras
N_comun = 200V * 2 espiras/V = 400 espiras
N_serie = (240V - 200V) * 2 espiras/V = 40V * 2 espiras/V = 80 espiras
Verificación: 400 + 80 = 480 espiras (correcto).

Los calibres de alambre se seleccionarían para manejar 20.83 A (para la sección serie) y 4.17 A (para la sección común), lo que confirma que la sección común puede ser de un calibre mucho más delgado.

Preguntas Frecuentes (FAQ)

¿Cuál es la principal ventaja de un autotransformador?

Su principal ventaja es su mayor eficiencia, menor tamaño y menor costo en comparación con un transformador de aislamiento de dos bobinados para la misma potencia nominal, especialmente cuando la relación de transformación es cercana a la unidad.

¿Cuándo no debo usar un autotransformador?

No debe usarse cuando se requiere aislamiento galvánico entre el circuito primario y secundario. Esto es crucial para la seguridad, la eliminación de ruido o cuando se necesitan diferentes referencias a tierra.

¿Un autotransformador puede aumentar o disminuir el voltaje?

Sí, un autotransformador puede configurarse para aumentar (elevador) o disminuir (reductor) el voltaje, dependiendo de dónde se conecten la entrada y la salida a su única bobina.

¿Los autotransformadores son más peligrosos que los transformadores normales?

No son inherentemente más peligrosos si se usan en aplicaciones adecuadas y se dimensionan correctamente. Sin embargo, su falta de aislamiento galvánico significa que una falla en el bobinado puede exponer la carga directamente al voltaje de la fuente, lo que puede ser un riesgo de choque eléctrico si no se toman las precauciones de seguridad adecuadas (ej., puesta a tierra).

¿Cómo afecta la frecuencia al cálculo del autotransformador?

La frecuencia es un factor crítico en el cálculo del área del núcleo y el número de espiras. Una menor frecuencia requiere un núcleo más grande o más espiras para evitar la saturación. Un autotransformador diseñado para 50 Hz puede operar a 60 Hz sin problemas (con un ligero aumento de la tensión por espira), pero uno diseñado para 60 Hz podría saturarse a 50 Hz si la densidad de flujo es demasiado alta.

Conclusión

El cálculo de un autotransformador, aunque similar al de un transformador convencional en sus principios fundamentales, introduce la crucial consideración de la potencia transformada. Al entender y aplicar correctamente este concepto, junto con los pasos para dimensionar las corrientes de los bobinados, el núcleo y los calibres del alambre, es posible diseñar y seleccionar autotransformadores de manera eficiente y segura. Su capacidad para manejar grandes potencias con un tamaño y costo reducidos los convierte en una opción atractiva para muchas aplicaciones de adaptación de voltaje, siempre que la falta de aislamiento galvánico no sea un impedimento. La clave del éxito reside en una planificación meticulosa y la aplicación precisa de las fórmulas de diseño.
