Catenarias y Arcos: Desvelando Sus Secretos Matemáticos

En el vasto universo de las formas y estructuras que nos rodean, existen dos conceptos matemáticos de belleza y utilidad inigualables: la catenaria y el arco. Aunque a menudo se confunden o se utilizan indistintamente, cada uno posee propiedades y ecuaciones únicas que los hacen esenciales en campos tan diversos como la arquitectura, la ingeniería y el diseño. Este artículo le guiará a través de sus definiciones, fórmulas y aplicaciones, desvelando cómo se calculan y por qué son tan importantes en nuestro día a día.

Desde los imponentes puentes colgantes hasta la delicada curva de un cable eléctrico, la catenaria nos rodea. Por otro lado, la longitud de un arco circular es fundamental para diseñar ruedas, engranajes o incluso para calcular distancias en mapas. Acompáñenos en este viaje para comprender a fondo estas curvas y cómo la calculadora se convierte en nuestra aliada para dominarlas.

La Fascinante Curva Catenaria: Más Allá de una Simple Cuerda Colgante

La catenaria es una de las curvas más elegantes y eficientes que la naturaleza nos ha regalado. Imagine una cadena o una cuerda flexible, de peso uniforme, que cuelga libremente entre dos puntos de soporte. La forma que adopta esa cadena, debido únicamente a la gravedad, es lo que conocemos como catenaria. Su nombre proviene del latín catena, que significa cadena, un indicio claro de su origen.

A simple vista, una catenaria podría confundirse con una parábola, pero son curvas matemáticamente distintas. Fue Galileo Galilei quien, en el siglo XVII, sugirió erróneamente que la curva de una cadena colgante era una parábola. Sin embargo, no fue hasta finales de ese mismo siglo, gracias a las contribuciones de matemáticos como Christiaan Huygens, Gottfried Wilhelm Leibniz y los hermanos Bernoulli, que se determinó su verdadera ecuación.

¿Qué es la Catenaria y Por Qué es Tan Especial?

La esencia de la catenaria radica en su capacidad para distribuir las fuerzas de manera óptima. En una cadena que cuelga, la tensión se reparte uniformemente a lo largo de su longitud, lo que la convierte en una forma intrínsecamente estable y eficiente. Esta propiedad es lo que la hace tan valiosa en la ingeniería.

Ejemplos cotidianos de catenarias incluyen:

• Cables de tendido eléctrico: La curva que forman entre los postes es una catenaria.
• Cadenas colgantes: Ya sea en joyería o en barreras.
• Puentes colgantes: Los cables principales de muchos puentes, como el Golden Gate, siguen una curva catenaria, aunque a menudo se les añade rigidez para resistir cargas dinámicas.

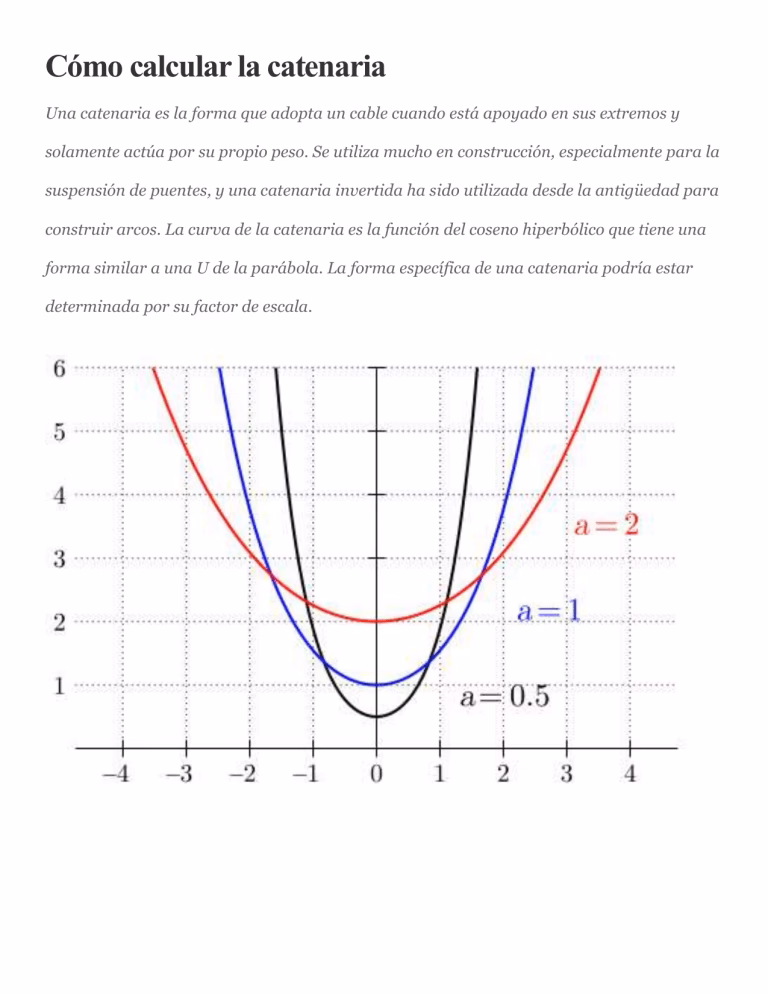

La Ecuación de la Catenaria Explicada

La forma matemática de la catenaria se describe mediante una función hiperbólica. Su ecuación canónica es:

f(x) = a · cosh(x/a)

Donde:

• f(x) o y representa la altura de la curva en un punto dado x.
• x es la distancia horizontal desde el punto más bajo de la curva.
• cosh es la función coseno hiperbólico. Esta función se define como cosh(z) = (e^z + e^-z) / 2, donde e es la base del logaritmo natural (aproximadamente 2.71828).
• a es un parámetro fundamental que determina la “anchura” o “tensión” de la catenaria. En un sistema físico, este parámetro a se corresponde con el cociente entre la tensión horizontal en los extremos del cable y el peso por unidad de longitud. Un valor grande de a resulta en una curva más plana y menos profunda, indicando una mayor tensión horizontal o menor peso por unidad de longitud. Un valor pequeño de a produce una curva más pronunciada.

Calcular la catenaria de un arco como una estructura invertida implica encontrar el valor de a que se ajuste a las dimensiones deseadas del arco (luz y flecha). Este proceso a menudo requiere métodos iterativos o el uso de calculadoras avanzadas, ya que no siempre es directo despejar a de la ecuación si se conocen los puntos extremos y la longitud de la cuerda.

Importancia y Aplicaciones en Ingeniería y Arquitectura

La verdadera genialidad de la catenaria se revela cuando se invierte. Una catenaria invertida forma un arco que soporta cargas puramente por compresión, sin generar fuerzas de flexión significativas. Esta característica la convierte en la forma ideal para arcos y bóvedas en la construcción, ya que los materiales como la piedra o el ladrillo resisten muy bien la compresión, pero son débiles a la tracción y la flexión.

El ejemplo más famoso de un arco catenario invertido es el del Arco Gateway de San Luis, en Estados Unidos, cuyo diseño se basa precisamente en esta curva. Otro ejemplo histórico son los arcos diseñados por Antoni Gaudí en sus construcciones, como la Sagrada Familia, que a menudo utilizaba modelos de cadenas colgantes para determinar la forma óptima de sus estructuras.

Desvelando la Longitud de un Arco Circular

Mientras que la catenaria describe una curva natural de suspensión, la longitud de un arco se refiere a una porción de la circunferencia de un círculo. Este cálculo es fundamental en geometría y tiene aplicaciones prácticas en innumerables campos.

¿Qué es la Longitud de Arco?

La longitud de arco es simplemente la distancia a lo largo del borde curvado de una sección de un círculo. Imagínese una pizza: si corta una porción, la longitud de arco sería la longitud de la corteza de esa porción.

La Fórmula Mágica: L = r × θ

Para calcular la longitud de un arco circular, necesitamos dos datos clave: el radio de la circunferencia y el ángulo central que subtiende el arco. La relación es sorprendentemente sencilla, siempre y cuando el ángulo se exprese en radianes.

La fórmula es:

L = r × θ

Donde:

• L es la longitud del arco.
• r es el radio de la circunferencia.
• θ (theta) es el ángulo central en radianes.

Esta fórmula se deriva del hecho de que, para un círculo completo (un ángulo de 360 grados o 2π radianes), la longitud del arco es igual al perímetro de la circunferencia, que es 2πr. La proporción entre el ángulo y la longitud de arco es constante. Si L / θ = P / 2π y P = 2πr, entonces L / θ = 2πr / 2π, lo que simplifica a L / θ = r. Multiplicando por θ obtenemos L = r × θ.

Radianes vs. Grados: Una Conversión Crucial

La clave para usar correctamente la fórmula L = r × θ es entender los radianes. Un radián es la medida de un ángulo central de un círculo que subtiende un arco de longitud igual al radio del círculo. Es una unidad de medida angular que, a diferencia de los grados, se basa en la relación entre el radio y la circunferencia, lo que la hace más “natural” para cálculos que involucran el arco y el radio.

Para convertir grados a radianes, utilizamos la siguiente relación:

Radianes = Grados × (π / 180)

Y para convertir radianes a grados:

Grados = Radianes × (180 / π)

Es esencial realizar esta conversión antes de aplicar la fórmula de longitud de arco, ya que el uso de grados directamente llevaría a un resultado incorrecto.

Aplicaciones Prácticas de la Longitud de Arco

El cálculo de la longitud de arco es vital en numerosas aplicaciones:

• Diseño mecánico: Para crear engranajes, poleas y otras piezas circulares.
• Cartografía y navegación: Para calcular distancias a lo largo de meridianos o paralelos curvos en la Tierra.
• Arquitectura y construcción: Para dimensionar elementos curvos como ventanas arqueadas, puertas o pasillos.
• Robótica: Para programar el movimiento de brazos robóticos que se mueven en trayectorias curvas.

Catenarias y Arcos: ¿Son lo Mismo? Una Clarificación Necesaria

Es común que surja la pregunta sobre si la catenaria y un arco son lo mismo, especialmente cuando se habla de "calcular la catenaria de un arco". Es importante establecer una distinción clara:

• Una catenaria es una curva matemática específica que describe la forma de una cadena colgante y, cuando se invierte, es una forma óptima para arcos que soportan peso por compresión. Su ecuación es f(x) = a · cosh(x/a).
• Un arco puede ser cualquier estructura curva, no necesariamente una catenaria. Un arco circular, por ejemplo, es una sección de un círculo. Su forma está definida por un radio constante.

La confusión surge porque un “arco” como elemento estructural puede adoptar la forma de una catenaria invertida para aprovechar sus propiedades de compresión, pero no todos los arcos son catenarias. Muchos arcos son segmentos de círculos, parábolas o elipses, elegidos por razones estéticas, funcionales o constructivas.

Cuando un Arco se Convierte en Catenaria Invertida

Cuando un arquitecto o ingeniero decide diseñar un arco con la forma de una catenaria invertida, lo hace buscando la máxima eficiencia estructural. Este tipo de arco distribuye el peso de manera uniforme a lo largo de su curva, minimizando los esfuerzos de flexión y permitiendo que el material trabaje principalmente a compresión. Es por esto que los arcos catenarios son tan robustos y duraderos, especialmente en estructuras de mampostería.

Calcular la “catenaria de un arco” en este contexto significa determinar el parámetro a de la ecuación de la catenaria que mejor se ajusta a las dimensiones deseadas para el arco, como su luz (distancia horizontal entre los apoyos) y su flecha (altura máxima del arco). Esto a menudo implica resolver la ecuación trascendente y = a · cosh(x/a) para a dadas las coordenadas de los puntos finales del arco y su punto más bajo, lo cual puede requerir métodos numéricos.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia principal entre una catenaria y un arco circular?

La catenaria es la curva de una cadena colgante (o su inversión, un arco de compresión óptimo), definida por la función coseno hiperbólico. Un arco circular es una sección de una circunferencia, con un radio constante. La catenaria es una curva más compleja que la circular, y su curvatura varía a lo largo de su longitud, mientras que la del arco circular es constante.

¿Por qué es importante usar radianes para calcular la longitud de arco?

Los radianes son una unidad de medida angular que simplifica muchas fórmulas matemáticas, incluida la de la longitud de arco (L = r × θ). Al usar radianes, la longitud del arco es directamente proporcional al ángulo y al radio, sin necesidad de factores de conversión adicionales como π/180 dentro de la fórmula misma, lo que refleja una relación más fundamental y “natural” entre estas cantidades geométricas.

¿Se puede calcular la catenaria de cualquier arco?

No, la catenaria es una forma específica. Un arco puede tener muchas formas (circular, parabólica, elíptica). Si se refiere a un arco que adopta la forma de una catenaria invertida, entonces sí, se pueden calcular sus parámetros (principalmente el valor de 'a') para que se ajuste a ciertas dimensiones de luz y flecha. Pero un arco circular, por ejemplo, no es una catenaria y no se calcularía como tal.

¿Qué significa el parámetro 'a' en la ecuación de la catenaria?

El parámetro 'a' es crucial. Representa la distancia vertical desde el punto más bajo de la catenaria hasta su directriz (una línea horizontal imaginaria). Físicamente, 'a' es el cociente entre la tensión horizontal en los puntos de apoyo de la cadena y el peso por unidad de longitud de la cadena. Un 'a' grande indica una catenaria más "plana" o "estirada", mientras que un 'a' pequeño indica una catenaria más "profunda" o "colgada".

¿Hay alguna calculadora en línea para determinar estos valores?

Sí, existen numerosas calculadoras en línea y software de ingeniería que pueden ayudar a calcular tanto la longitud de arco circular como los parámetros de una catenaria. Estas herramientas suelen requerir la entrada de las dimensiones conocidas (radio y ángulo para arcos circulares; luz, flecha o puntos de apoyo para catenarias) y devuelven los valores deseados. Son muy útiles para verificar cálculos o para diseños complejos.

Conclusión

La catenaria y la longitud de arco son dos conceptos matemáticos distintos pero igualmente fascinantes, cada uno con su propia lógica y aplicaciones. La catenaria, con su elegancia natural y eficiencia estructural, es un testimonio de cómo la naturaleza optimiza las fuerzas, inspirando diseños de arcos y puentes. La longitud de arco, por su parte, es una herramienta geométrica fundamental para medir y diseñar elementos curvos en innumerables disciplinas.

Comprender cómo se calculan estas curvas no solo enriquece nuestro conocimiento matemático, sino que también nos permite apreciar la ingeniosidad detrás de las estructuras y objetos cotidianos que a menudo damos por sentados. La próxima vez que vea un cable colgante o un arco majestuoso, recordará la ciencia y el arte que subyacen en su forma.
