En el mundo de la ingeniería y la maquinaria, los sistemas hidráulicos son el corazón de innumerables aplicaciones, desde grandes equipos de construcción hasta complejos mecanismos industriales. La eficiencia y seguridad de estos sistemas dependen fundamentalmente de un diseño preciso, y uno de los aspectos más críticos es el cálculo correcto del diámetro de las tuberías y la comprensión de la presión hidráulica. Un dimensionamiento inadecuado puede llevar a pérdidas de energía, sobrecalentamiento, fallas prematuras o un rendimiento deficiente.
Este artículo explora en profundidad cómo determinar el diámetro óptimo de una tubería hidráulica y cómo se realizan los cálculos hidráulicos esenciales. Desde la utilización de herramientas gráficas como los nomogramas hasta la aplicación de principios fundamentales como la Ley de Pascal y las fórmulas de potencia, desglosaremos cada concepto para que pueda diseñar y mantener sistemas hidráulicos con confianza y precisión. Prepárese para sumergirse en los principios que aseguran el flujo y la fuerza en el corazón de cualquier operación hidráulica.
- Determinando el Diámetro de una Tubería Hidráulica: El Poder del Nomograma
- La Elección del Tamaño de la Tubería Hidráulica: Más Allá del Diámetro
- Fórmulas Clave para el Cálculo Hidráulico: Potencia y Eficiencia
- Comprendiendo la Presión Hidráulica y sus Cálculos
- Preguntas Frecuentes sobre Cálculos Hidráulicos
- ¿Qué sucede si el diámetro de la tubería es demasiado pequeño?
- ¿Es importante la viscosidad del fluido en los cálculos?
- ¿Por qué se utilizan diferentes unidades en los nomogramas y fórmulas?
- ¿Cómo afecta la eficiencia de los componentes al cálculo de potencia?
- ¿Se pueden utilizar calculadoras online para estos cálculos?
- Conclusión

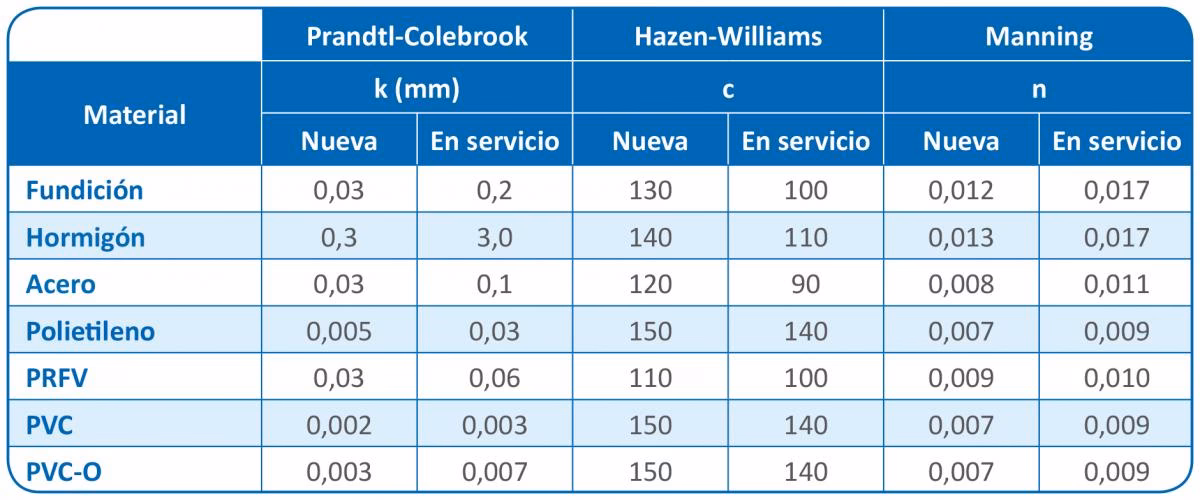

Determinando el Diámetro de una Tubería Hidráulica: El Poder del Nomograma
Calcular el diámetro interno de una tubería hidráulica es un paso fundamental para asegurar un flujo eficiente y minimizar las pérdidas de energía. Una de las herramientas más prácticas y visuales para este fin es el nomograma. Aunque suene complejo, su uso es sorprendentemente sencillo una vez que se comprenden sus componentes y el procedimiento.
¿Qué es y cómo funciona un nomograma?
Un nomograma es una herramienta gráfica que permite realizar cálculos complejos de forma rápida y visual, uniendo puntos en escalas para obtener un resultado. Para el cálculo del diámetro de tuberías hidráulicas, un nomograma típico se compone de siete rectas verticales paralelas, cada una etiquetada con un dato específico y sus unidades correspondientes. Estas rectas representan:
- Longitud del tubo o red (en metros)
- Caudal de los cilindros (en metros cúbicos por hora)
- Pérdida de presión admisible (en kilopascales, kPa)
- Presión de servicio (en bares)
- Eje 1 (línea auxiliar)
- Eje 2 (línea auxiliar)
- Diámetro del tubo (en las unidades de diámetro correspondientes, usualmente milímetros o pulgadas)
Es crucial asegurarse de que todos los datos de entrada estén en las unidades indicadas por el nomograma. Cualquier discrepancia en las unidades resultará en un cálculo incorrecto. Si sus datos están en litros por minuto, psi o cualquier otra unidad, deberá convertirlos antes de usar el nomograma.
Pasos para el uso del nomograma:
- Primer trazo diagonal (Longitud y Caudal): Localice el valor de la longitud total del tubo o de la red en la recta correspondiente. Simultáneamente, ubique el valor del caudal que emplean los cilindros en su recta respectiva. Con una regla, trace una línea diagonal que una estos dos puntos. Esta línea debe extenderse hasta interceptar la recta del Eje 1. Marque el punto de intersección en el Eje 1.
- Segundo trazo diagonal (Pérdida de Presión y Presión de Servicio): A continuación, ubique el valor de la pérdida de presión admisible en su recta y el valor de la presión de servicio en la suya. Trace otra línea diagonal que una estos dos puntos. Esta línea debe pasar por la recta del Eje 2. Marque el punto de intersección en el Eje 2.
- Tercer y último trazo diagonal (Ejes al Diámetro): Ahora, una los dos puntos que marcó en el Eje 1 y el Eje 2 con una nueva línea diagonal. Esta línea final es la clave, ya que debe cruzar la recta que representa el Diámetro del tubo.
- Lectura del Resultado: El valor que la última diagonal marca al cortar la recta del Diámetro es el dato que usted busca: el diámetro interno del tubo hidráulico requerido.
El nomograma es una herramienta práctica para obtener rápidamente una aproximación del diámetro, pero siempre debe complementarse con una comprensión de los principios hidráulicos subyacentes.
La Elección del Tamaño de la Tubería Hidráulica: Más Allá del Diámetro
Si bien el nomograma nos da un diámetro, la elección final del tamaño de una tubería hidráulica implica consideraciones adicionales, siendo el caudal del fluido hidráulico un factor absolutamente crucial. El diámetro interno (DI) de la manguera o tubería impacta directamente la velocidad del fluido y, por ende, la eficiencia general del flujo.
Una manguera o tubería que es demasiado pequeña para el caudal requerido presentará varios problemas:
- Turbulencia: El fluido se verá forzado a moverse a una velocidad excesivamente alta, lo que generará turbulencias en lugar de un flujo laminar suave. La turbulencia consume energía y genera calor.
- Pérdidas de Energía: La resistencia al flujo aumenta exponencialmente con la velocidad, lo que se traduce en una mayor caída de presión a lo largo de la tubería y, por lo tanto, en una pérdida significativa de energía que debe ser compensada por la bomba.
- Generación de Calor: La energía perdida debido a la fricción y la turbulencia se disipa en forma de calor, lo que puede elevar la temperatura del fluido hidráulico a niveles peligrosos, degradando el aceite y dañando los componentes del sistema.
- Ruido y Vibración: La turbulencia y las altas velocidades pueden generar ruido excesivo y vibraciones en el sistema, lo que indica un diseño ineficiente y potencialmente peligroso.
Por otro lado, una tubería excesivamente grande podría ser más costosa, ocupar más espacio y, aunque reduciría las pérdidas por fricción, podría no ser la opción más económica o práctica para la aplicación. El objetivo es encontrar el equilibrio óptimo que garantice un flujo eficiente, una mínima pérdida de presión y una vida útil prolongada del sistema.
Fórmulas Clave para el Cálculo Hidráulico: Potencia y Eficiencia
Más allá del diámetro, es fundamental entender cómo se calcula la potencia necesaria para operar un sistema hidráulico y cómo la eficiencia de los componentes influye en estos cálculos. La potencia hidráulica se refiere a la energía transmitida por el fluido bajo presión y es un indicador clave del rendimiento del sistema.
Cálculo de la potencia del motor primario de la bomba
La potencia requerida por el motor primario (el motor eléctrico o de combustión que impulsa la bomba) se calcula a partir del caudal y la presión de salida de la bomba. Una fórmula común es:
Potencia (kW) = (Presión (bar) x Caudal (litros/minuto)) ÷ 600
Ejemplo: Si una bomba entrega 180 litros/minuto a una presión de 250 bar, la potencia teórica del motor primario de la bomba sería:
Potencia = (250 bar x 180 L/min) ÷ 600 = 75 kW
Es importante destacar que este cálculo representa la potencia ideal, asumiendo una eficiencia del 100%. Sin embargo, en la realidad, ninguna máquina es perfectamente eficiente. La eficiencia total (ηtotal) de la bomba debe incluirse para obtener el valor de potencia de entrada real requerido. Esta eficiencia es el producto de la eficiencia volumétrica (ηvol) y la eficiencia hidromecánica (ηhm).
Potencia de entrada = Potencia de salida ÷ ηtotal
Para las bombas de pistones axiales, la eficiencia total promedio (ηtotal) es de aproximadamente 0.87 (o 87%).
Considerando el ejemplo anterior con una eficiencia del 87%:
Potencia de entrada = 75 kW ÷ 0.87 = 86.2 kW
Esto significa que el motor primario (motor diésel o eléctrico) debe ser capaz de entregar al menos 86.2 kW para que la bomba funcione a las condiciones especificadas.
Además, los motores hidráulicos y cilindros que la bomba alimenta también tienen sus propias eficiencias. La eficiencia total del sistema (sin incluir la caída de presión en las tuberías y válvulas) suele rondar el 0.75 (o 75%). Los cilindros normalmente tienen una eficiencia total de alrededor de 0.95 (95%), mientras que los motores y bombas de pistones axiales tienen alrededor de 0.87 (87%). Generalmente, la pérdida de potencia en una transmisión de energía hidráulica es de alrededor del 25% o más, incluso en el rango de viscosidad ideal (25-35 cSt).
| Componente | Eficiencia Típica (ηtotal) |
|---|---|
| Bombas/Motores de Pistones Axiales | 0.87 (87%) |
| Cilindros Hidráulicos | 0.95 (95%) |
| Sistema Hidráulico Total (sin pérdidas en tuberías) | ~0.75 (75%) |
Comprendiendo la Presión Hidráulica y sus Cálculos
La presión hidráulica es un concepto fundamental en la mecánica de fluidos y es crucial en diversas aplicaciones, desde sistemas hidráulicos complejos hasta maquinaria pesada y la ingeniería automotriz. Entender cómo calcular la presión hidráulica es esencial para diseñar, mantener y solucionar problemas de manera eficiente en estos sistemas.
Principios Básicos de la Hidráulica
La hidráulica, en su esencia, se ocupa de las propiedades mecánicas de los fluidos bajo presión. Fluidos como el aceite hidráulico, el agua o fluidos sintéticos, tienen la capacidad única de transmitir fuerza cuando se les aplica presión, lo que les permite ejercer una potencia inmensa. Esta propiedad es la base de la capacidad de los sistemas hidráulicos para mover cargas sustanciales utilizando componentes relativamente pequeños.
Los componentes clave de un sistema hidráulico incluyen un depósito de fluido, bombas hidráulicas, motores, válvulas, actuadores (como cilindros o motores) y tuberías o mangueras de conexión. La bomba genera un flujo de fluido en relación con su velocidad y capacidad. El fluido solo se presuriza cuando se dirige a mover una carga. El circuito se presuriza hasta el nivel requerido para mover la carga y superar cualquier resistencia interna, o hasta la presión de la válvula de alivio, lo que sea menor. En otras palabras, si la carga es demasiado grande, la válvula de alivio se abre para proteger la bomba. El fluido que fluye a través del sistema es controlado por válvulas para dirigir y controlar el flujo hacia los actuadores.
Un principio fundamental en la hidráulica es la Ley de Pascal: La presión aplicada a un fluido confinado se transmite por igual en todas las direcciones. Este principio permite la multiplicación de fuerza y un control preciso dentro de los sistemas hidráulicos. Los cálculos de presión hidráulica implican considerar factores como la salida de la bomba, el tamaño del cilindro y las propiedades del fluido.
Cálculo de la Presión Hidráulica en un Sistema Existente
Para calcular la presión hidráulica en un sistema, necesita considerar varios factores como la fuerza, el área y las propiedades del fluido. Aquí tiene una guía paso a paso para ayudarle a calcular la presión hidráulica con precisión:
- Determine la fuerza requerida: Identifique la fuerza que el sistema hidráulico debe ejercer sobre un objeto o superficie. Podría ser la fuerza requerida por un actuador (ej. cilindro hidráulico) para mover o sostener la carga.
- Calcule el área efectiva: Mida o determine el área de la superficie sobre la que actúa la fuerza. Esto se puede hacer midiendo el diámetro de un cilindro o utilizando fórmulas geométricas para diferentes formas.
- Aplique la Ley de Pascal: Para calcular la presión hidráulica, aplique la Ley de Pascal, que establece que la presión es igual en todos los puntos de un fluido confinado. La fórmula es:
Presión = Fuerza ÷ Área - Convierta unidades si es necesario: Asegúrese de que la fuerza y el área se midan o expresen en unidades consistentes (por ejemplo, Newtons para la fuerza y metros cuadrados para el área, o libras-fuerza y pulgadas cuadradas). Si se utilizan unidades diferentes, conviértalas en consecuencia.
- Considere las propiedades del fluido: Dependiendo del sistema hidráulico específico, es posible que deba tener en cuenta factores como la viscosidad del fluido hidráulico o las pérdidas de presión debido a la fricción dentro de las tuberías o válvulas. Consulte ecuaciones o estándares relevantes que consideren estas consideraciones.
Al seguir estos pasos y utilizar las fórmulas apropiadas, puede calcular con precisión la presión hidráulica dentro de su sistema. Recuerde que se deben tomar precauciones de seguridad al trabajar con sistemas hidráulicos de alta presión para prevenir accidentes y asegurar que el sistema opere dentro de sus límites de diseño.
Cálculo de la Presión Hidráulica Requerida para un Nuevo Sistema
Calcular la presión hidráulica requerida para un nuevo sistema implica considerar varios factores, como la fuerza deseada, el tamaño del cilindro y las propiedades del fluido. Siga estos pasos:
- Identifique la cantidad de fuerza requerida: Determine la fuerza necesaria para lograr la tarea prevista en su sistema. Esto podría ser levantar o mover un objeto, aplicar presión o cualquier otro requisito específico de la aplicación.
- Elija un cilindro o actuador hidráulico adecuado: Seleccione un componente que pueda generar la fuerza necesaria. Considere factores como el diámetro del pistón (o área), la longitud de la carrera y las condiciones de carga.
- Determine el área de superficie efectiva: Para un cilindro, esto se puede calcular utilizando la fórmula:
Área = π * (Diámetro/2)^2donde Diámetro es el diámetro interno del cilindro. - Aplique la Ley de Pascal para calcular la presión: Sustituya los valores de fuerza y área determinados en los pasos 1 y 3 en la fórmula:
Presión = Fuerza ÷ Área - Considere cualquier requisito o limitación específica: Tenga en cuenta las propiedades del fluido hidráulico utilizado, como la viscosidad y la temperatura. Estas propiedades pueden afectar el rendimiento general del sistema y las capacidades de presión.
| Concepto | Fórmula | Unidades Comunes |
|---|---|---|
| Potencia (Motor Primario) | (P (bar) * Q (L/min)) / 600 | kW |
| Potencia de Entrada (considerando eficiencia) | Potencia de Salida / ηtotal | kW |
| Presión Hidráulica | Fuerza / Área | Pascal (Pa), Bar, PSI |
| Área de Cilindro (Pistón) | π * (Diámetro/2)^2 | m², cm², in² |
Preguntas Frecuentes sobre Cálculos Hidráulicos
¿Qué sucede si el diámetro de la tubería es demasiado pequeño?
Un diámetro de tubería demasiado pequeño provoca un aumento en la velocidad del fluido, lo que conduce a una mayor fricción, turbulencia, pérdidas de presión significativas, aumento de la generación de calor y una posible degradación del fluido y los componentes del sistema. Esto reduce la eficiencia y la vida útil del sistema.
¿Es importante la viscosidad del fluido en los cálculos?
Sí, la viscosidad del fluido es muy importante. Afecta directamente la resistencia al flujo y, por lo tanto, las pérdidas de presión por fricción. Una viscosidad inadecuada (demasiado alta o demasiado baja) puede reducir la eficiencia del sistema, afectar la capacidad de lubricación y generar calor excesivo.
¿Por qué se utilizan diferentes unidades en los nomogramas y fórmulas?
Las unidades varían según las regiones y los estándares de la industria (por ejemplo, unidades métricas o imperiales). Es fundamental realizar las conversiones de unidades necesarias antes de aplicar cualquier fórmula o utilizar un nomograma para evitar errores graves en los cálculos.
¿Cómo afecta la eficiencia de los componentes al cálculo de potencia?
La eficiencia de cada componente (bomba, motor, cilindro) representa la relación entre la potencia de salida y la potencia de entrada. Un componente con menor eficiencia requerirá más potencia de entrada para entregar la misma potencia de salida, lo que se traduce en un mayor consumo de energía y mayores costos operativos.
¿Se pueden utilizar calculadoras online para estos cálculos?
Sí, existen numerosas calculadoras online y software especializado que pueden simplificar estos cálculos. Sin embargo, es fundamental comprender los principios subyacentes y las fórmulas para interpretar correctamente los resultados y verificar su validez, especialmente en el diseño de sistemas complejos.
Conclusión
El cálculo preciso del diámetro de las tuberías y la comprensión de la presión y potencia hidráulica son pilares fundamentales para el diseño y mantenimiento de sistemas hidráulicos eficientes y seguros. Hemos explorado cómo herramientas como el nomograma facilitan la determinación del diámetro, y cómo la Ley de Pascal y las fórmulas de potencia son esenciales para entender el comportamiento de los fluidos bajo presión y la energía requerida por el sistema.
Recordemos siempre la importancia de la conversión de unidades, la consideración de las eficiencias de los componentes y las propiedades del fluido, como la viscosidad. Un diseño bien ejecutado no solo optimiza el rendimiento y minimiza las pérdidas de energía, sino que también prolonga la vida útil de los componentes y, lo que es más importante, garantiza la seguridad operativa. Con la información y las herramientas adecuadas, cualquier profesional puede abordar con confianza los desafíos del cálculo hidráulico, asegurando que sus sistemas funcionen con la máxima fiabilidad y eficiencia.
