Taludes: Cálculo, Significado y Estabilidad Esencial

En el vasto universo de la ingeniería civil, pocas estructuras son tan omnipresentes y, a la vez, tan críticas como los taludes. Desde las imponentes carreteras que serpentean por nuestras montañas hasta los terraplenes que sostienen vías férreas y presas, la superficie inclinada de un talud es un elemento fundamental cuyo diseño y cálculo correctos son sinónimo de seguridad y durabilidad. Sin embargo, detrás de la aparente simplicidad de una pendiente, se esconde un complejo entramado de factores geotécnicos, cálculos precisos y una terminología que, si no se domina, puede llevar a errores costosos y peligrosos.

Este artículo tiene como objetivo desentrañar los misterios de los taludes, proporcionando una guía completa sobre cómo se calculan, qué significan sus notaciones más comunes —como el popular "3 a 1"— y cuáles son los factores esenciales que influyen en su estabilidad. Además, exploraremos métodos para representar visualmente estas inclinaciones y responderemos a las preguntas más frecuentes que surgen en torno a este vital componente de la construcción.

La correcta comprensión de la inclinación de los taludes no solo es crucial para ingenieros y arquitectos, sino también para cualquier persona interesada en la seguridad y la eficiencia de las infraestructuras que nos rodean. Prepárese para sumergirse en el fascinante mundo de las pendientes y descubrir por qué su cálculo es una piedra angular en el diseño de obras civiles.

¿Qué es un Talud y Por Qué es Crucial su Cálculo en Ingeniería?

Un talud se define como una superficie inclinada que conecta dos niveles de terreno con diferentes cotas. En términos simples, es la pendiente natural o artificial de una ladera. Los taludes son elementos inherentes tanto en el paisaje natural como en el construido, siendo esenciales en proyectos de infraestructura como carreteras, ferrocarriles, canales, presas y edificaciones. Se distinguen principalmente dos tipos: los terraplenes, que son rellenos de tierra construidos para elevar el nivel del terreno, y los desmontes o cortes, que son excavaciones realizadas para rebajar el nivel del terreno.

Cada talud posee elementos clave que definen su geometría: la cresta, que es el borde superior; el pie, que es el borde inferior; la altura, que es la distancia vertical entre la cresta y el pie; y la distancia horizontal, que es la proyección horizontal de la longitud del talud en planta. La relación entre esta altura y la distancia horizontal es lo que conocemos como su inclinación o pendiente, y es el parámetro más crítico a la hora de evaluar su estabilidad.

La importancia del cálculo de la inclinación de un talud radica directamente en su estabilidad. Un talud mal diseñado o con una inclinación inadecuada para el tipo de suelo y las condiciones ambientales puede fallar, provocando deslizamientos de tierra, erosión y, en el peor de los casos, catástrofes con pérdidas humanas y materiales. Por ello, comprender y aplicar los principios del cálculo de taludes es un pilar fundamental en la ingeniería geotécnica y civil, asegurando que las estructuras sean seguras, duraderas y económicamente viables.

Entendiendo la Inclinación del Talud: La Notación H:V

La inclinación de un talud se expresa comúnmente como una relación entre su componente horizontal (H) y su componente vertical (V). Esta notación, por ejemplo, 2H:1V o 3H:1V, es la forma más clara y estandarizada de definir la pendiente de un talud. El primer número representa la distancia horizontal que avanza el talud por cada unidad de descenso o ascenso vertical, representada por el segundo número (que casi siempre es 1).

Para entenderlo mejor:

• Un talud 3H:1V significa que por cada 3 metros de distancia horizontal, el talud asciende o desciende 1 metro en vertical. Es una pendiente relativamente suave.
• Un talud 2H:1V indica que por cada 2 metros horizontales, hay 1 metro vertical. Es una pendiente más pronunciada que la anterior.
• Un talud 1H:1V significa que la distancia horizontal y vertical son iguales, lo que resulta en una pendiente de 45 grados. Esta es una pendiente considerablemente pronunciada.

Es crucial destacar que la notación H:V es la preferida y la más precisa. A menudo, especialmente en lenguaje coloquial o en documentos menos rigurosos, se puede encontrar la expresión “talud 2 a 1” o “talud 2/1”. Esta forma es ambigua y puede generar confusión, ya que un “talud 2 a 1” podría interpretarse como 2H:1V (lo más común en España y muchos países de habla hispana, significando 27º) o, erróneamente, como 2V:1H (lo que implicaría una pendiente de 63º, mucho más pronunciada y rara vez estable). Por lo tanto, para evitar malentendidos y garantizar la seguridad del proyecto, siempre se deben especificar las abreviaturas H (horizontal) y V (vertical).

La inclinación del talud también puede expresarse en porcentaje (altura vertical / distancia horizontal * 100) o, lo que es más común en cálculos precisos, como un ángulo en grados sexagesimales. La conversión entre estas formas es vital para el diseño y análisis.

¿Cómo se Calcula el Ángulo de un Talud a Partir de su Relación H:V?

El cálculo del ángulo de inclinación de un talud a partir de su relación horizontal-vertical es un proceso trigonométrico directo. Si consideramos el talud como la hipotenusa de un triángulo rectángulo, donde la distancia horizontal (H) es un cateto adyacente al ángulo de inclinación y la altura vertical (V) es el cateto opuesto, podemos usar la función tangente.

La fórmula para calcular el ángulo (α) es:

α = arctan(V / H)

Donde:

• α es el ángulo de inclinación del talud en grados.
• V es la distancia vertical (altura) del talud.
• H es la distancia horizontal del talud.

Ejemplo práctico: Cálculo de un talud 3H:1V

Si tenemos un talud con una relación 3H:1V, esto significa que por cada 3 unidades horizontales, hay 1 unidad vertical. Por lo tanto, H = 3 y V = 1.

1. Sustituimos los valores en la fórmula: α = arctan(1 / 3)

2. Calculamos el valor de la división: 1 / 3 = 0.3333...

3. Aplicamos la función arcotangente (o tan inversa) a este valor: α = arctan(0.3333...) ≈ 18.43 grados

Por lo tanto, un talud 3H:1V tiene una inclinación aproximada de 18.43 grados.

Ejemplo práctico: Cálculo de un talud 2H:1V

Para un talud 2H:1V, H = 2 y V = 1.

1. Sustituimos los valores en la fórmula: α = arctan(1 / 2)

2. Calculamos el valor de la división: 1 / 2 = 0.5

3. Aplicamos la función arcotangente: α = arctan(0.5) ≈ 26.57 grados

Un talud 2H:1V tiene una inclinación aproximada de 26.57 grados.

Esta sencilla fórmula permite convertir cualquier relación H:V en un ángulo sexagesimal, lo cual es esencial para realizar análisis de estabilidad más complejos que a menudo requieren el ángulo de inclinación como entrada.

Representación Gráfica del Talud: El Triángulo de Pendiente

Una forma intuitiva y visualmente efectiva de representar la relación de un talud es a través de un "triángulo de pendiente" o "triángulo de relación". Esta herramienta gráfica, similar a las "cotas de nivel" en la topografía, permite a ingenieros y diseñadores comunicar de forma clara la inclinación de un talud en planos y diagramas.

La idea es dibujar un pequeño triángulo rectángulo adyacente a la línea del talud, donde los catetos del triángulo representan las componentes horizontal y vertical de la relación del talud. Si un talud es 3H:1V, el triángulo tendrá un cateto horizontal con la indicación "3" y un cateto vertical con la indicación "1". La hipotenusa de este triángulo debe ser paralela a la línea del talud, reforzando visualmente la inclinación.

Este enfoque ofrece varias ventajas:

• Claridad Visual: Facilita la comprensión de la pendiente de un vistazo, sin necesidad de realizar cálculos mentales.
• Estandarización: Puede convertirse en una convención gráfica en planos de diseño.
• Reducción de Ambigüedad: Al etiquetar explícitamente los catetos como "H" y "V" o simplemente por sus valores numéricos asociados a la horizontal y vertical, se refuerza la notación correcta y se evita la confusión de un "2 a 1" sin especificar.

Se podría incluso considerar una opción para dibujar el triángulo "normal" (apuntando hacia arriba o hacia afuera del talud) o "invertido" (apuntando hacia abajo o hacia adentro), dependiendo de la convención de dibujo o la necesidad de evitar superposiciones con otros elementos del plano. Además, dado que las pendientes pueden arrojar decimales (por ejemplo, 2.2H:1V), sería importante establecer un criterio de redondeo para los valores mostrados en el triángulo, manteniendo la simplicidad sin sacrificar demasiada precisión.

Esta representación gráfica no solo es útil para el diseño, sino también para la interpretación en campo, permitiendo a los equipos de construcción verificar rápidamente la inclinación deseada.

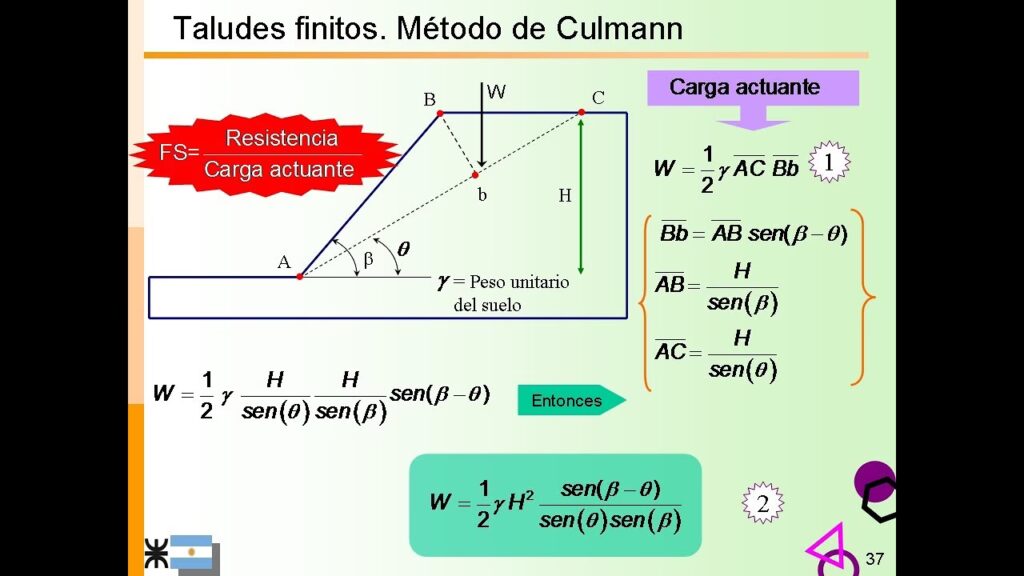

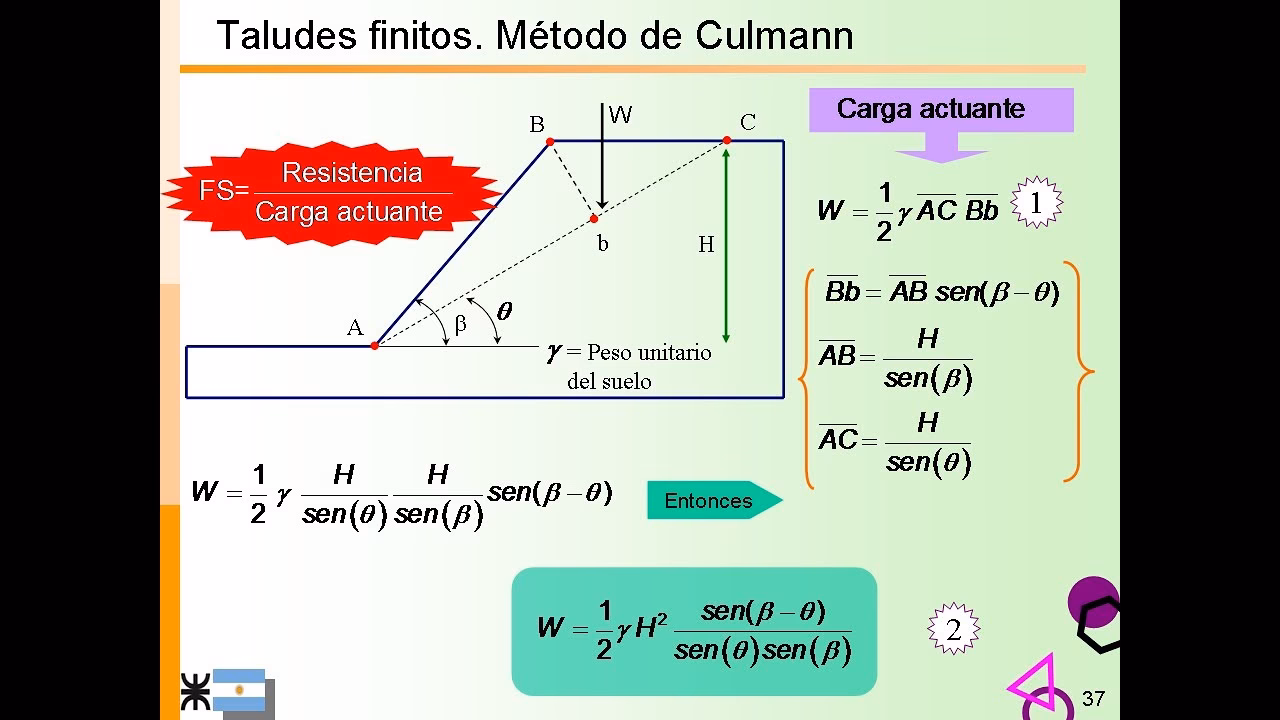

Factores Clave que Influyen en la Estabilidad y Diseño de Taludes

El diseño de un talud estable va mucho más allá de simplemente asignar una relación H:V. La estabilidad de un talud es un equilibrio delicado entre las fuerzas que tienden a provocar su movimiento (fuerzas desestabilizadoras) y las fuerzas que lo resisten (fuerzas estabilizadoras). Diversos factores influyen en este equilibrio, y su análisis es fundamental para garantizar la seguridad de la obra.

• Tipo de Suelo o Roca: Este es, sin duda, el factor más influyente. Los suelos cohesivos (como arcillas y limos) tienen una mayor capacidad para mantener taludes más verticales debido a su cohesión interna. Por el contrario, los suelos no cohesivos (como arenas y gravas) son más propensos a la falla por deslizamiento y requieren taludes más tendidos. En el caso de la roca, la estabilidad depende de la resistencia de la matriz rocosa, pero, sobre todo, de la presencia, orientación y características de las discontinuidades (fallas, diaclasas, estratificación).
• Condiciones Hidrológicas y Climáticas: El agua es el enemigo número uno de la estabilidad de los taludes. La presencia de agua subterránea reduce la resistencia al corte de los suelos y aumenta las presiones de poros, lo que puede desestabilizar el talud. Las lluvias intensas pueden saturar el suelo, aumentar su peso y provocar erosión superficial. Los ciclos de hielo-deshielo en climas fríos también pueden degradar la estructura del suelo y la roca, llevando a movimientos graduales o repentinos.
• Cargas Externas: Cualquier peso adicional sobre la cresta del talud o en sus cercanías puede aumentar las fuerzas desestabilizadoras. Esto incluye el tráfico de vehículos, la construcción de edificios, la acumulación de materiales o incluso el peso de la nieve.
• Geometría del Talud: La altura del talud es un factor crítico. Taludes más altos tienen un mayor potencial de inestabilidad debido al mayor volumen de material que podría movilizarse. La forma del talud (recto, cóncavo, convexo) y la presencia de bermas (escalones intermedios) también influyen en su comportamiento.
• Sismicidad: En zonas sísmicas, los movimientos del terreno inducidos por terremotos pueden generar fuerzas inerciales significativas que desestabilicen taludes previamente estables. El diseño en estas áreas debe considerar cargas sísmicas.
• Normativa Local y Códigos de Construcción: Las regulaciones locales a menudo establecen límites mínimos y máximos para la inclinación de los taludes en función del tipo de terreno, la ubicación y el uso previsto. Es imperativo cumplir con estas normativas.

Debido a la complejidad de estos factores, el diseño de cualquier talud de importancia requiere siempre un estudio geotécnico exhaustivo y un cálculo de estabilidad de taludes realizado por profesionales especializados. Las inclinaciones habituales son solo una aproximación y nunca deben sustituir un análisis riguroso.

Taludes Habituales en Obras Civiles: Terraplenes y Desmontes

Si bien cada proyecto es único y requiere un estudio geotécnico específico, existen rangos de inclinación que son considerados "habituales" o "típicos" para diferentes tipos de materiales y situaciones en obras lineales como carreteras y ferrocarriles:

Terraplenes (Rellenos)

• Suelos cohesivos (arcillas, limos): Los taludes más comunes suelen ser 2H:1V o 3H:2V. Estos permiten un buen equilibrio entre estabilidad y volumen de material.
• Suelos no cohesivos (arenas, gravas): Aunque pueden ser 2H:1V, a menudo requieren taludes más tendidos, como 2.5H:1V o incluso 3H:1V, especialmente si la altura es considerable o si se esperan condiciones de humedad.
• Taludes de baja altura (menores de 5 m): En algunos casos, para rellenos de poca altura y con suelos de buena calidad, se pueden observar taludes más pronunciados, como 1H:1V, pero esto es menos frecuente y requiere una justificación muy sólida.
• Pedraplenes, todo-uno o escolleras: Al tratarse de materiales más gruesos y con mayor ángulo de fricción interna, los taludes pueden ser más pronunciados. Son comunes las relaciones 3H:2V o 1H:1V.

Desmontes (Cortes)

• Suelos: El rango de inclinación es más amplio y depende mucho de la resistencia del suelo. Normalmente, van desde taludes suaves como 3H:1V (en suelos blandos o con riesgo de erosión) hasta 3H:2V o incluso 1H:1V (en suelos muy compactos o duros). La presencia de estratos y agua es crítica.
• Roca: En desmontes rocosos, la inclinación puede ser mucho más vertical, incluso superior a 1H:1V (por ejemplo, 0.5H:1V o 1H:2V, que corresponden a 63º o más), llegando a ser casi verticales. Sin embargo, la estabilidad aquí depende fundamentalmente de la orientación y características de las discontinuidades (diaclasas, fallas, estratificación) y de la resistencia de la roca intacta. Un talud en roca puede ser muy estable si las discontinuidades son favorables, o muy inestable si son desfavorables.

Es fundamental reiterar que estas son solo inclinaciones habituales y no deben tomarse como reglas fijas de diseño. La inclinación final de un talud debe ser siempre justificada por un detallado estudio geotécnico, que incluya perforaciones, ensayos de laboratorio y un cálculo de estabilidad que considere todas las cargas y condiciones ambientales relevantes. La seguridad es prioritaria.

¿Cómo se Mide la Inclinación de un Talud en Campo?

La medición y el monitoreo de la inclinación de los taludes son esenciales tanto durante la construcción como a lo largo de la vida útil de una obra para verificar la conformidad con el diseño y detectar posibles movimientos o inestabilidades. Existen varias técnicas e instrumentos para ello:

• Nivelación y Topografía: Es el método más básico y fundamental. Mediante estaciones totales, GPS o niveles topográficos, se pueden tomar puntos de elevación a lo largo del talud y en su cresta y pie. Con estos datos, se puede reconstruir el perfil del talud y calcular su inclinación.
• Inclinómetros: Son los instrumentos más precisos para medir deformaciones y cambios de inclinación dentro de la masa del suelo o roca. Se instalan en perforaciones verticales u horizontales.
• Inclinómetros de Péndulo: Un sensor (péndulo) dentro de un tubo (tubo inclinómetro) mide la desviación de la vertical. A medida que el terreno se deforma, el tubo se inclina, y el péndulo registra estos cambios, permitiendo determinar el perfil de deformación a lo largo de la profundidad.
• Inclinómetros MEMS (Sistemas Microelectromecánicos): Utilizan pequeños sensores electrónicos que miden la inclinación con alta precisión. Son compactos y pueden ser integrados en sondas o instalados permanentemente.
• Extensómetros: Aunque no miden directamente la inclinación, los extensómetros son cruciales para monitorear la deformación del terreno a lo largo de una línea de referencia. Miden el cambio de distancia entre dos puntos, lo que puede indicar movimientos de masa que afectan la estabilidad del talud. Se utilizan para detectar la propagación de grietas o la compactación.
• Drones y Escaneo Láser (LiDAR): Las tecnologías modernas como los drones equipados con cámaras o sistemas LiDAR permiten crear modelos 3D de alta precisión del terreno. A partir de estos modelos, se pueden extraer perfiles de taludes y calcular sus inclinaciones con gran detalle y rapidez, especialmente útil para grandes extensiones o zonas de difícil acceso.
• Pluviómetros y Piezómetros: Aunque no miden inclinación, son fundamentales para entender el comportamiento del talud. Los pluviómetros registran las precipitaciones, y los piezómetros miden los niveles de agua subterránea y las presiones de poros, datos críticos que influyen directamente en la estabilidad de la pendiente.

La elección del método de medición dependerá de la fase del proyecto, la magnitud del talud, el nivel de precisión requerido y el presupuesto disponible. En proyectos críticos, una combinación de varios métodos de monitoreo es lo más recomendable.

Preguntas Frecuentes sobre Taludes

¿Qué significa talud 2 a 1?

Cuando se habla de "talud 2 a 1" sin especificar las abreviaturas H (horizontal) y V (vertical), existe una ambigüedad. En la mayoría de los países de habla hispana, y particularmente en España, por convención, suele referirse a 2H:1V. Esto significa que por cada 2 metros de distancia horizontal, el talud asciende o desciende 1 metro en vertical. La inclinación angular correspondiente a 2H:1V es de aproximadamente 26.57 grados. Sin embargo, en otros contextos o países, podría interpretarse erróneamente como 2V:1H, lo que sería una pendiente mucho más pronunciada (aproximadamente 63.43 grados). Por lo tanto, es crucial utilizar siempre la notación 2H:1V para evitar cualquier tipo de confusión y asegurar la correcta interpretación del diseño.

¿Cuál es el talud más estable?

No existe un "talud más estable" universal, ya que la estabilidad óptima depende enteramente de las características específicas del terreno y las condiciones ambientales. Un talud más tendido (con una relación H:V mayor, como 3H:1V o 4H:1V) es generalmente más estable que uno más pronunciado (como 1H:1V o 0.5H:1V), siempre que los materiales lo permitan. Sin embargo, un talud muy tendido puede requerir una mayor ocupación de terreno y un mayor volumen de excavación o relleno, lo que aumenta los costos. La clave es encontrar la inclinación óptima que garantice la seguridad y estabilidad a largo plazo, considerando el tipo de suelo o roca, la presencia de agua, cargas externas y sismicidad, todo ello determinado a través de un estudio geotécnico.

¿Se puede tener un talud vertical?

Un talud completamente vertical (o casi vertical) es posible bajo circunstancias muy específicas. En formaciones rocosas muy competentes y sin discontinuidades desfavorables (como diaclasas o fallas), los cortes verticales pueden ser estables. Sin embargo, en suelos, un talud vertical es inherentemente inestable bajo la acción de la gravedad, a menos que se implementen medidas de contención. Estas medidas incluyen muros de contención (de gravedad, en voladizo, de tierra armada, etc.), anclajes, bulones, o incluso el uso de técnicas de congelación de suelos. La viabilidad de un talud vertical en suelo siempre implicará un costo y un riesgo significativamente mayores y requerirá un diseño estructural robusto.

¿Qué pasa si un talud no es estable con las inclinaciones previstas?

Si un análisis de estabilidad de taludes revela que la inclinación prevista no es segura o no cumple con los factores de seguridad requeridos, se deben tomar medidas correctivas. Las opciones incluyen:

• Modificar la inclinación: Hacer el talud más tendido (aumentar la relación H en H:1V) para reducir las fuerzas impulsoras y aumentar la resistencia al corte.
• Construir bermas: Añadir plataformas intermedias en taludes altos para mejorar la estabilidad y reducir la altura efectiva de los tramos individuales.
• Mejorar el drenaje: Instalar sistemas de drenaje superficial y subterráneo para controlar el agua, reducir las presiones de poros y evitar la saturación del suelo.
• Refuerzo del talud: Utilizar elementos como geomallas, geoceldas, anclajes, bulones o micropilotes para aumentar la resistencia del suelo o la roca.
• Construcción de estructuras de contención: Si las opciones anteriores no son suficientes o viables, se pueden construir muros de contención (gravedad, voladizo, tierra armada, etc.) o estructuras de protección como gaviones para soportar el talud.
• Modificación del terreno: En casos extremos, puede ser necesario remover material inestable o mejorar las propiedades del suelo mediante compactación, inyección de lechadas, etc.

La elección de la solución dependerá de la causa de la inestabilidad, las condiciones del sitio, los recursos disponibles y el nivel de riesgo aceptable.

Conclusión

Los taludes son componentes críticos en el paisaje de nuestras infraestructuras, y su correcto diseño y cálculo son fundamentales para la seguridad y la funcionalidad de las obras civiles. Hemos explorado cómo la relación H:V define su inclinación, la importancia de una notación clara para evitar ambigüedades, y la sencilla fórmula trigonométrica que nos permite calcular su ángulo.

Más allá de los números, hemos comprendido que la estabilidad de un talud es un delicado equilibrio influenciado por el tipo de suelo, las condiciones climáticas, las cargas externas y la geometría misma de la pendiente. La implementación de un triángulo de pendiente como herramienta gráfica puede mejorar la comunicación y la comprensión en el diseño.

Finalmente, hemos enfatizado que las inclinaciones "habituales" son solo puntos de partida. La verdadera seguridad reside en un riguroso estudio geotécnico y un análisis de estabilidad realizado por especialistas. La ingeniería de taludes es una disciplina que combina la ciencia del suelo y la roca con la experiencia práctica, garantizando que nuestras obras no solo sean funcionales, sino también intrínsecamente seguras y resistentes al paso del tiempo y a las fuerzas de la naturaleza.
