La Función Sinc: Un Pilar en el Análisis de Señales

En el vasto universo de las matemáticas aplicadas y la ingeniería, existen funciones que, por su naturaleza y propiedades, se convierten en pilares fundamentales para el desarrollo de tecnologías y la comprensión de fenómenos complejos. Una de ellas es, sin duda, la función sinc. A primera vista, puede parecer una expresión matemática sencilla, pero su impacto en campos como el procesamiento digital de señales, las telecomunicaciones, la acústica y la imaginería médica es inmensurable. Esta función es la heroína silenciosa detrás de la calidad de nuestras comunicaciones inalámbricas, la fidelidad de la música digital y la precisión de diagnósticos médicos avanzados.

Desde su papel central como la Transformada de Fourier de un pulso rectangular hasta su aparición en el teorema fundamental del muestreo, la función sinc es una herramienta indispensable para ingenieros, científicos y matemáticos. Acompáñanos en este recorrido para desentrañar qué es la función sinc, cómo se calcula, cuáles son sus propiedades más relevantes y por qué es tan vital en aplicaciones tan diversas como la Resonancia Magnética (MRI).

¿Qué es la Función Sinc? Definiciones y Formas

La función sinc, abreviatura de 'sine cardinalis' o seno cardinal, es una función matemática que aparece frecuentemente en el análisis de Fourier y en la teoría del procesamiento de señales. Existen dos definiciones principales para la función sinc, comúnmente denominadas normalizada y no normalizada. La distinción entre ambas es crucial, ya que se utilizan en contextos ligeramente diferentes y poseen propiedades integrales distintas.

Función Sinc No Normalizada

En el ámbito de las matemáticas puras y la teoría de la señal, la función sinc no normalizada, a menudo denotada simplemente como sinc(x), se define para cualquier valor real de x distinto de cero como:

sinc(x) = sin(x) / x

Para el caso especial cuando x es igual a cero, una evaluación directa resultaría en una indeterminación (0/0). Sin embargo, al aplicar el límite cuando x tiende a cero, utilizando la regla de L'Hôpital o la expansión en serie de Taylor de sin(x), se define que:

sinc(0) = 1

Esta definición garantiza la continuidad de la función en x = 0.

Función Sinc Normalizada

En el Procesamiento Digital de Señales y la teoría de la información, la función sinc normalizada es la más utilizada. Se define para cualquier valor real de x distinto de cero como:

sinc(x) = sin(πx) / (πx)

Al igual que con la versión no normalizada, el valor en x = 0 se define por el límite:

sinc(0) = 1

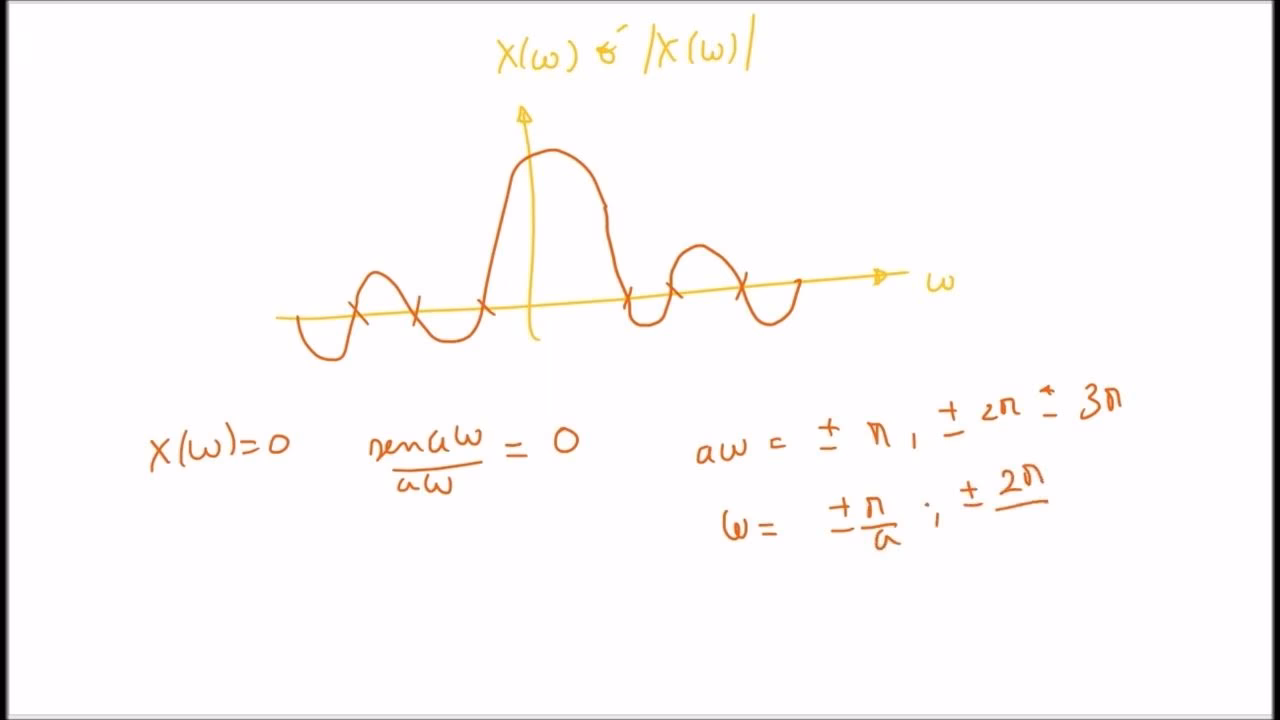

La principal ventaja de la normalización es que la integral de la función sinc normalizada sobre todos los números reales es igual a la unidad (∫ sinc(x) dx = 1). Además, los ceros de la función sinc normalizada (excluyendo x=0) ocurren en todos los valores enteros no nulos de x (±1, ±2, ±3, etc.), lo que simplifica su aplicación en problemas de muestreo y reconstrucción de señales.

Orígenes y Etimología

El término "sinc" es una contracción del latín "sinus cardinalis", que significa "seno cardinal". Esta denominación fue introducida por los científicos británicos Philip M. Woodward e I.L. Davies en su artículo de 1952 titulado "Information theory and inverse probability in telecommunication". Argumentaron que la función aparecía con tal frecuencia en el análisis de Fourier y sus aplicaciones que merecía una notación propia, lo que llevó a la adopción generalizada del término.

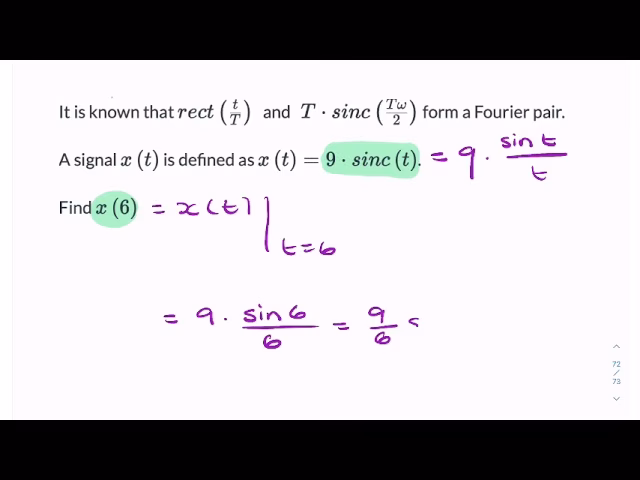

Cálculo de la Función Sinc: Paso a Paso

Calcular la función sinc para un valor dado de x es un proceso directo, siempre y cuando se tenga en cuenta el caso especial de x=0. Aquí te explicamos cómo hacerlo para la función sinc normalizada, que es la más común en aplicaciones prácticas:

1. Identifica el valor de x: Es el número para el cual deseas calcular sinc(x).
2. Verifica si x es igual a cero:
   • Si x = 0, entonces, por definición, sinc(0) = 1. No necesitas realizar ningún cálculo adicional.
3. Si x no es igual a cero:
   • Calcula el producto de pi (π) y x. Llamemos a este resultado 'px'.
   • Calcula el seno de 'px' (sin(px)). Asegúrate de que tu calculadora o software esté configurado para trabajar con radianes, ya que las funciones trigonométricas en matemáticas avanzadas y programación suelen usar radianes por defecto.
   • Divide el resultado de sin(px) por 'px'.

Ejemplo Conceptual (Pseudocódigo):

funcion calcular_sinc_normalizada(x):
 si x es igual a 0 entonces
 retornar 1
 sino
 px = PI * x
 retornar seno(px) / px
 fin si
fin funcion

Para graficar la función sinc, como se haría en entornos de software científico, se generarían múltiples puntos x en un rango deseado (por ejemplo, de -5 a 5) y se calcularía el valor de sinc(x) para cada uno. Luego, estos puntos se trazarían en un gráfico. La función resultante mostrará una oscilación decreciente alrededor del eje x, con un pico máximo de 1 en x=0 y cruces por cero en cada entero (para la versión normalizada).

Propiedades Fundamentales de la Función Sinc

La función sinc no solo es importante por su definición, sino por un conjunto de propiedades matemáticas que la hacen indispensable en diversos campos.

Relación con la Transformada de Fourier

Una de las propiedades más significativas de la función sinc es su conexión directa con la Transformada de Fourier. La función sinc es la transformada inversa de Fourier de una función de pulso rectangular (o función 'rect') centrada en cero, con un ancho específico y altura unitaria en el dominio de la frecuencia. Esto significa que si un sistema introduce un pulso rectangular en el dominio de la frecuencia, su respuesta en el dominio del tiempo estará descrita por la función sinc. Matemáticamente, para un pulso rectangular de ancho 2π y altura unitaria:

sinc(x) = (1 / 2π) ∫_{-π}^{π} e^(jωx) dω

Esta propiedad es fundamental en el diseño de filtros ideales y en la comprensión de cómo las señales se propagan y se transforman en diferentes dominios.

Relación con la Función Delta de Dirac

La función sinc normalizada también puede ser vista como una "función delta naciente" o "naciente delta de Dirac". Esto significa que, a medida que un parámetro 'a' tiende a cero, la función (1/a) * sinc(x/a) se aproxima a la función delta de Dirac δ(x). Esta relación es crucial en el análisis de sistemas ideales y en la teoría de muestreo, ya que la función delta de Dirac representa un impulso infinitamente estrecho y alto. La convergencia es en el sentido de las distribuciones:

lim_{a→0} (1/a) sinc(x/a) = δ(x)

Esto subraya la importancia de la sinc como una aproximación a un impulso ideal, lo cual es vital en la reconstrucción de señales a partir de muestras discretas.

Sumas de Series Notables

La función sinc exhibe algunas sumas de series sorprendentemente elegantes para valores enteros. Por ejemplo, la suma de sinc(n) sobre enteros positivos (usando la sinc no normalizada) es:

∑_{n=1}^{∞} sinc(n) = sinc(1) + sinc(2) + ... = (π - 1) / 2

Incluso la suma de los cuadrados de sinc(n) es la misma:

∑_{n=1}^{∞} sinc²(n) = sinc²(1) + sinc²(2) + ... = (π - 1) / 2

Estas relaciones demuestran la profunda interconexión de la función sinc con otras áreas de las matemáticas.

Expansión en Series de Taylor

La expansión en serie de Taylor de la función sinc (no normalizada) alrededor de x = 0 se deriva directamente de la serie de seno:

sin(x) / x = ∑_{n=0}^{∞} ((-1)^n * x^(2n)) / (2n+1)! = 1 - x²/3! + x⁴/5! - x⁶/7! + ...

Para la función sinc normalizada, la expansión es similar, simplemente sustituyendo x por πx:

sin(πx) / (πx) = 1 - (π²x²)/3! + (π⁴x⁴)/5! - (π⁶x⁶)/7! + ...

Estas expansiones son útiles para aproximar la función sinc para valores pequeños de x y para entender su comportamiento analítico.

La Función Sinc en la Resonancia Magnética (MRI) y Procesamiento de Señales

La función sinc no es solo una curiosidad matemática; es una herramienta de trabajo esencial en múltiples disciplinas ingenieriles y científicas. Su relevancia es particularmente destacada en el procesamiento de señales y, de manera muy específica, en la Resonancia Magnética (MRI).

La Transformada de Fourier en MRI

En MRI, la Transformada de Fourier es el corazón del proceso de formación de imágenes. Las señales de Resonancia Magnética se detectan en el dominio del tiempo (llamado espacio k o FID, por Free Induction Decay) y deben transformarse al dominio de la frecuencia para reconstruir la imagen espacial. Aquí es donde la función sinc juega un papel vital.

Pulsos Rectangulares y la Función Sinc

Un concepto fundamental en MRI es la aplicación de pulsos de radiofrecuencia (RF) para excitar los protones dentro del cuerpo. Idealmente, estos pulsos deberían excitar una banda de frecuencias muy específica, lo que en el dominio de la frecuencia correspondería a un pulso rectangular. Sin embargo, debido a la relación de la Transformada de Fourier, un pulso rectangular en el dominio de la frecuencia se corresponde con una función sinc en el dominio del tiempo. Esto significa que si intentamos aplicar un pulso rectangular perfecto en frecuencia, la forma de onda de RF que necesitamos transmitir en el tiempo para lograrlo sería una función sinc.

En la práctica, los pulsos de RF no son sinc perfectos debido a limitaciones de tiempo y potencia, pero sus formas se diseñan para aproximarse a la función sinc para lograr perfiles de excitación de rebanada precisos en la MRI. La forma lobulada de la sinc, con sus lóbulos laterales decrecientes, se traduce en artefactos si los lóbulos no se manejan correctamente, pero también es la base de cómo se seleccionan y excitan las "rebanadas" de tejido en una imagen de MRI.

Teorema del Muestreo de Nyquist-Shannon

La función sinc es la interpoladora ideal en el Teorema del Muestreo de Nyquist-Shannon. Este teorema establece que una señal de banda limitada puede ser perfectamente reconstruida a partir de sus muestras discretas si la tasa de muestreo es al menos el doble de la frecuencia máxima de la señal. La fórmula de reconstrucción ideal utiliza la función sinc para interpolar entre las muestras. Cada muestra se multiplica por una función sinc desplazada y escalada, y la suma de estas funciones sinc reconstruye la señal original continua.

En MRI, esto se manifiesta en el "problema del aliasing" o "wrap around". Si la señal se muestrea a una velocidad insuficiente (es decir, por debajo de la tasa de Nyquist), las frecuencias más altas de la señal se "envuelven" y aparecen como frecuencias más bajas, causando que partes de la imagen aparezcan en el lado opuesto de la misma. La comprensión de la función sinc y su papel en el muestreo es crucial para evitar estos artefactos y asegurar la fidelidad de la imagen.

Teorema de Convolución

El teorema de convolución, que relaciona la convolución en un dominio con la multiplicación en el otro dominio de Fourier, también es fundamental en MRI. Por ejemplo, la convolución de una señal de tiempo con un filtro (cuya respuesta impulsional puede ser una sinc o una función relacionada) corresponde a la multiplicación de sus Transformadas de Fourier. Esto se utiliza para el filtrado de ruido y la conformación de espectros en la señal de MRI, donde una convolución en el dominio del tiempo puede ser equivalente a multiplicar la señal en el dominio de la frecuencia por una función de ventana (que a menudo involucra formas sinc).

Tabla Comparativa: Función Sinc Normalizada vs. No Normalizada

Preguntas Frecuentes (FAQ)

¿Por qué es importante la función sinc en el procesamiento de señales?

La función sinc es fundamental en el procesamiento de señales porque es la respuesta impulsional ideal de un filtro pasa-bajos rectangular (o filtro ideal de paso de banda). Esto significa que es la función que permite la reconstrucción perfecta de una señal continua a partir de sus muestras discretas, siempre que la señal original sea de banda limitada y se haya muestreado a una frecuencia adecuada (Teorema de Nyquist-Shannon).

¿Cuál es la diferencia clave entre la función sinc normalizada y no normalizada?

La diferencia principal radica en el factor π dentro del argumento de la función seno y en el denominador. La función sinc normalizada (sin(πx)/(πx)) tiene la propiedad de que su integral sobre toda la línea real es igual a 1, lo que la hace muy útil en probabilidad y en la teoría de muestreo. Además, sus cruces por cero ocurren en valores enteros (±1, ±2, ...), lo que simplifica su uso en aplicaciones digitales.

¿Cómo se calcula sinc(0) si la fórmula da una indeterminación?

Aunque la sustitución directa de x=0 en la fórmula (sin(x)/x o sin(πx)/(πx)) da la forma indeterminada 0/0, el valor de sinc(0) se determina aplicando el límite cuando x tiende a 0. Este límite, utilizando reglas como la de L'Hôpital o la expansión de series de Taylor para sin(x), es consistentemente 1.

¿En qué otras áreas se utiliza la función sinc además de MRI y procesamiento de señales?

La función sinc se utiliza en una amplia gama de campos, incluyendo:

• Telecomunicaciones: En el diseño de filtros de comunicaciones y en la modulación/demodulación de señales.
• Óptica: En la descripción de patrones de difracción de una rendija rectangular simple.
• Acústica: En el análisis de la respuesta de sistemas de audio y el diseño de altavoces.
• Procesamiento de Imágenes: En algoritmos de interpolación y redimensionamiento de imágenes.
• Procesamiento de Arreglos: En el diseño de antenas y la formación de haces.

En esencia, siempre que haya una Transformada de Fourier de un pulso rectangular o la necesidad de interpolar datos discretos, la función sinc emerge como una herramienta fundamental.

Conclusión

La función sinc, en sus formas normalizada y no normalizada, es mucho más que una simple expresión trigonométrica. Es un concepto matemático de profunda relevancia que subyace en la forma en que entendemos y manipulamos las señales en el mundo digital y analógico. Desde el diseño de filtros ideales y la reconstrucción de audio y video, hasta la formación de imágenes de alta resolución en la medicina moderna, su presencia es constante y su importancia, innegable. Dominar la función sinc es abrir una puerta a una comprensión más profunda de los principios que rigen gran parte de la tecnología que nos rodea, reafirmando su estatus como una de las funciones más fundamentales en el análisis de sistemas y señales.
