Midiendo la Frecuencia de Resonancia: Guía Práctica

La resonancia es un fenómeno fascinante y fundamental en la ingeniería eléctrica y muchas otras disciplinas, donde la interacción de elementos de un sistema lleva a una respuesta amplificada a una frecuencia específica. Es un concepto que los estudiantes de ingeniería eléctrica aprenden temprano en sus cursos de circuitos de corriente alterna, y por una buena razón: su comprensión es crucial para el diseño y análisis de sistemas electrónicos. Desde simples circuitos LC hasta complejos transductores piezoeléctricos o incluso fenómenos naturales como las mareas en la Bahía de Fundy, la resonancia juega un papel vital. Sin embargo, mientras que calcular la frecuencia de resonancia de componentes ideales puede ser sencillo, la realidad es a menudo más compleja. Este artículo profundiza en las razones por las cuales medir la frecuencia de resonancia es a menudo más preciso que calcularla y explora las metodologías prácticas para lograrlo.

¿Qué es la Resonancia y Dónde la Encontramos?

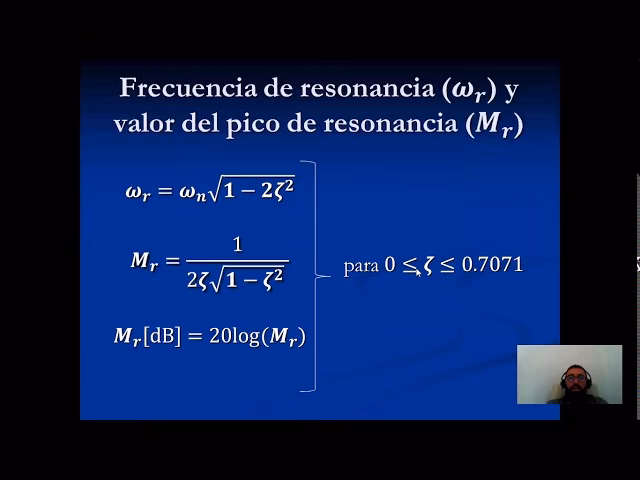

En el ámbito de la electricidad, la resonancia ocurre en un circuito eléctrico a una frecuencia particular, conocida como frecuencia de resonancia, cuando las impedancias o admitancias de los elementos del circuito se anulan entre sí. En algunos circuitos, esto se manifiesta cuando la impedancia entre la entrada y la salida del circuito se acerca a cero, y la función de transferencia se aproxima a uno. Para un circuito LC simple (inductor-condensador), la resonancia se produce cuando las reactancias inductiva y capacitiva son iguales en magnitud. La frecuencia angular de resonancia (ω) se calcula con la fórmula: ω = 1/√LC, donde L es la inductancia en Henrios y C es la capacitancia en Faradios. Para convertir esta a la frecuencia en Hertz (f), se usa la relación: f = ω/2π = (1/2π) × √(LC).

Pero la resonancia no se limita solo a los circuitos eléctricos. También surge en escenarios de vibración mecánica y otros entornos naturales. Un ejemplo particularmente interesante es la resonancia de las mareas en la Bahía de Fundy, en Canadá. Aquí, las aguas costeras exhiben uno de los modos resonantes del océano. Los efectos de resonancia oceánica son más evidentes cuando una plataforma continental tiene un cuarto de longitud de onda de ancho. Una ola de marea se ve reforzada por las reflexiones entre la costa y el borde de la plataforma. El resultado es un rango de marea mucho más alto de lo normal. La velocidad de las ondas oceánicas es igual a la raíz cuadrada de g x h, donde g es la aceleración de la gravedad y h es la profundidad del océano. Para una plataforma continental con una profundidad de 100 m, la velocidad es de aproximadamente 30 m/seg. Así, si el período de la marea es de 12 horas, una plataforma de un cuarto de longitud de onda tendrá un ancho de aproximadamente 300 km.

El Desafío de los Componentes Reales: Más Allá de lo Ideal

Si bien es relativamente sencillo calcular la frecuencia de resonancia para componentes y circuitos ideales, la realidad es considerablemente más complicada. Las ecuaciones que utilizamos en los libros de texto suelen asumir componentes "perfectos", que no existen en el mundo real. Por ejemplo, los condensadores obedecen la ecuación clásica de reactancia capacitiva (X = 1/2πfC) solo hasta una cierta frecuencia, que generalmente se especifica en su hoja de datos. Más allá de ese punto, los condensadores experimentan un fenómeno de auto-resonancia debido a la presencia de elementos inductivos parásitos dentro de su construcción interna. En la frecuencia de auto-resonancia, la reactancia capacitiva se anula con la reactancia inductiva parásita, haciendo que la reactancia total caiga a cero. Efectos análogos ocurren en los inductores (que tienen capacitancia parásita) e incluso en las resistencias ordinarias (que pueden tener inductancia y capacitancia parásitas).

Para complicar aún más las cosas, la frecuencia de auto-resonancia proporcionada en las hojas de datos de los componentes asume condiciones externas que pueden no representar las del circuito real. En los condensadores con terminales, por ejemplo, la frecuencia de auto-resonancia de la hoja de datos generalmente asume una longitud de terminal relativamente corta. Si los terminales reales son más largos en su aplicación, la inductancia parásita aumenta, lo que reduce la frecuencia de auto-resonancia del componente en el circuito real. Esto subraya la importancia de considerar el entorno de aplicación al evaluar el rendimiento de los componentes.

Resonancia en Sistemas Complejos: El Caso de los Transductores Piezoeléctricos

Las realidades de los componentes no ideales también pueden afectar a entidades resonantes que no son estrictamente circuitos electrónicos. Los transductores piezoeléctricos utilizados en la ultrasonografía de potencia son un excelente ejemplo. La mayoría de estos son del tipo Langevin, donde una o más cerámicas piezoeléctricas se comprimen mecánicamente (pre-tensionadas) entre un excitador frontal y uno trasero. Esquemáticamente, estos transductores piezoeléctricos se comportan como circuitos LC resonantes en serie. Los electrodos a cada lado de la placa piezoeléctrica forman un condensador, y la masa resonante actúa como una inductancia. La frecuencia de resonancia exacta del transductor depende en cierta medida del entorno en el que vibra. Conducir el transductor a su frecuencia de resonancia maximiza la transferencia de potencia desde el transductor al medio en el que trabaja, lo cual es crucial para su eficiencia.

En tales casos, puede ser mucho más preciso medir la frecuencia de resonancia en lugar de intentar calcularla. Las complejidades de las interacciones mecánicas, eléctricas y ambientales hacen que un cálculo puramente teórico sea impreciso o incluso inviable. La medición directa permite capturar el comportamiento real del dispositivo o sistema bajo sus condiciones de operación específicas.

Métodos Prácticos para Medir la Frecuencia de Resonancia

La forma más sencilla y común de probar la frecuencia de resonancia de un dispositivo o circuito bajo prueba (DUT, por sus siglas en inglés) es aplicar una señal desde un generador de funciones y monitorear la respuesta con un osciloscopio. Este método es versátil y aplicable a una amplia gama de componentes y circuitos.

Medición con Generador de Señales y Osciloscopio

El procedimiento básico implica conectar la salida de un generador de señales al DUT y el osciloscopio en paralelo con el DUT para medir el voltaje a través de él. El proceso es el siguiente:

1. Conexión Inicial: Conecte el generador de señales a la entrada del DUT. Conecte las puntas del osciloscopio a través del DUT para medir la caída de voltaje en él.
2. Barrido de Frecuencia: Comience a barrer la frecuencia del generador de señales hacia arriba (o hacia abajo) desde un punto de partida bajo, mientras observa la pantalla del osciloscopio.
3. Identificación del Punto de Resonancia: A medida que la frecuencia se acerca a la resonancia, observará un cambio significativo en la amplitud del voltaje. Para un circuito resonante en serie (donde la impedancia es mínima en resonancia), el voltaje a través del DUT (o un resistor en serie con él) alcanzará un mínimo. Esto indica el punto en el que la reactancia combinada es casi cero. Puede ser necesario "oscilar" la frecuencia del generador hacia adelante y hacia atrás alrededor del mínimo observado para determinar con precisión el punto de voltaje más bajo.

La Importancia de una Resistencia en Serie

Es una buena práctica insertar una resistencia en serie entre la salida del generador de señales y el circuito resonante. Esta práctica tiene varios propósitos cruciales:

1. Protección del Generador de Señales: Evita que el generador de señales intente excitar directamente un circuito que, en el punto de resonancia (especialmente en resonancia en serie), presenta una impedancia casi nula, es decir, un cortocircuito. Generalmente, no es recomendable poner un cortocircuito en la salida de una fuente de señal, aunque puede no importar mucho para señales de bajo nivel. La resistencia en serie limita la corriente que fluye desde el generador.
2. Resistencia de Sentido (Sense Resistor): Una resistencia en serie con el DUT también puede servir como una resistencia de sentido cuando es impráctico colocar las puntas del osciloscopio directamente a través del DUT. Tomando nuevamente un transductor piezoeléctrico ultrasónico como ejemplo, la corriente a través del transductor depende de su impedancia, que a su vez depende de la frecuencia de excitación. La caída de voltaje a través de una resistencia de sentido en serie con el transductor indicará la cantidad de corriente que fluye a través del transductor. En resonancia, la impedancia del transductor es mínima y la corriente que fluye es máxima. Esta misma corriente causa una caída de voltaje en la resistencia de sentido, y la corriente máxima (en resonancia) mostrará el voltaje máximo a través de esta resistencia. Este método es particularmente útil cuando se busca un pico de corriente en lugar de un mínimo de voltaje a través del DUT.

Resonancia en Circuitos RLC en Paralelo: Una Perspectiva Diferente

Mientras que la resonancia en circuitos RLC en serie se caracteriza por una impedancia mínima y una corriente máxima, la resonancia en un circuito RLC en paralelo exhibe un comportamiento opuesto. En un circuito RLC en paralelo, la resonancia se produce cuando los efectos reactivos del inductor y el condensador se cancelan mutuamente, lo que resulta en un circuito que presenta una impedancia puramente resistiva y, de hecho, una impedancia máxima a la frecuencia de resonancia. Debido a esta alta impedancia, la corriente total que extrae el circuito de la fuente de alimentación es mínima. Esto contrasta directamente con el circuito RLC en serie, donde la impedancia es mínima y la corriente es máxima en resonancia. Comprender estas diferencias es crucial para diseñar y depurar circuitos resonantes.

Tabla Comparativa: Resonancia en Serie vs. Paralelo

Consideraciones Prácticas y Mejores Prácticas

Al medir la frecuencia de resonancia, es importante tener en cuenta varios factores para asegurar la precisión y la seguridad:

• Rango de Frecuencia: Asegúrese de que su generador de señales pueda cubrir el rango de frecuencia esperado de resonancia de su DUT.
• Carga del Osciloscopio: La impedancia de entrada del osciloscopio puede afectar el circuito, especialmente si el DUT tiene una impedancia muy alta. Utilice puntas con alta impedancia de entrada (generalmente 1 MΩ o 10 MΩ con atenuación).
• Interferencias: Los entornos ruidosos pueden introducir señales no deseadas. Mantenga los cables cortos y utilice apantallamiento si es necesario.
• Calibración: Asegúrese de que su equipo de medición (generador de señales, osciloscopio) esté calibrado correctamente.
• Seguridad: Tenga precaución al trabajar con circuitos de alta potencia o alto voltaje. Siempre siga las normas de seguridad eléctrica.

Preguntas Frecuentes (FAQs)

¿Por qué no puedo simplemente calcular la frecuencia de resonancia en lugar de medirla?

Aunque las fórmulas son útiles para componentes ideales, los componentes reales poseen elementos parásitos (como inductancia en condensadores o capacitancia en inductores) que alteran su comportamiento a altas frecuencias. Además, factores externos como la longitud de los cables o el entorno operativo pueden influir significativamente en la frecuencia de resonancia. La medición proporciona el valor real y preciso en las condiciones de operación específicas.

¿Qué significa "auto-resonancia" y cómo afecta a los componentes?

La auto-resonancia es la frecuencia a la cual un componente (como un condensador o un inductor) exhibe su propia resonancia interna debido a sus elementos parásitos. Por ejemplo, un condensador tiene una pequeña inductancia parásita y un inductor tiene una pequeña capacitancia parásita. A la frecuencia de auto-resonancia, estas reactancias parásitas se cancelan. Más allá de esta frecuencia, el componente puede comportarse de manera opuesta a su función principal (un condensador puede parecer inductivo, un inductor puede parecer capacitivo), lo que es crucial para el diseño de circuitos de alta frecuencia.

¿Por qué es importante usar una resistencia en serie al medir la resonancia?

Una resistencia en serie cumple dos funciones principales: primero, protege el generador de señales de un posible cortocircuito si el circuito bajo prueba presenta una impedancia muy baja en resonancia. Segundo, puede actuar como una "resistencia de sentido" (sense resistor). Al medir la caída de voltaje a través de esta resistencia, se puede inferir la corriente que fluye a través del DUT. Para circuitos resonantes en serie, la corriente es máxima en resonancia, lo que se traduce en un voltaje máximo a través de la resistencia de sentido, facilitando la identificación del punto de resonancia.

La capacidad de medir con precisión la frecuencia de resonancia es una habilidad invaluable en el diseño, la depuración y la optimización de sistemas electrónicos y mecánicos. Aunque las ecuaciones teóricas proporcionan una base sólida, la complejidad de los componentes reales y sus interacciones con el entorno hacen que la medición directa sea a menudo la única forma de obtener datos fiables. Al dominar estas técnicas, los ingenieros y entusiastas pueden asegurar que sus diseños operen de manera eficiente y predecible en el mundo real, maximizando el rendimiento y la fiabilidad de sus sistemas.

Esperamos que este artículo haya proporcionado una comprensión clara y práctica de cómo abordar la medición de la frecuencia de resonancia. La experimentación y la atención a los detalles son clave para el éxito en este campo.

Recuerda que la resonancia, aunque poderosa, debe ser comprendida y controlada para aprovechar sus beneficios sin caer en sus posibles desventajas, como la destrucción de componentes o el mal funcionamiento de sistemas. Con las herramientas y el conocimiento adecuados, puedes dominar este fascinante fenómeno.
