Calculando la Resistencia de Base de un Transistor

Los transistores son los caballos de batalla de la electrónica moderna, actuando como interruptores controlados o amplificadores de señal. Sin embargo, para que cumplan su función de manera efectiva, es crucial entender cómo controlarlos adecuadamente. El corazón de este control reside en la base del transistor y, más específicamente, en la resistencia que la acompaña. Calcular correctamente esta resistencia no solo protege el componente, sino que también asegura que el transistor opere en el estado deseado, ya sea completamente encendido (saturación) o apagado (corte).

En este artículo, desglosaremos el proceso de cálculo de la resistencia de base, explicaremos por qué es tan importante y te proporcionaremos los conocimientos necesarios para aplicar este concepto vital en tus propios proyectos electrónicos.

El Transistor BJT: Un Interruptor Controlado por Corriente

Antes de sumergirnos en los cálculos, es fundamental comprender qué es un transistor de unión bipolar (BJT) y cómo funciona. Un BJT es un dispositivo semiconductor de tres terminales: el colector, la base y el emisor. Existen dos tipos principales: NPN y PNP. En un transistor NPN, una pequeña corriente que fluye hacia la base (desde la base hacia el emisor) permite que una corriente mucho mayor fluya desde el colector hacia el emisor. En esencia, la base actúa como una válvula que controla el flujo de corriente principal.

Cuando aplicamos un voltaje y permitimos que una corriente circule por la base, el transistor pasa de un estado de 'corte' (apagado, sin corriente de colector) a un estado 'activo' (amplificando) o a un estado de 'saturación' (completamente encendido, actuando como un interruptor cerrado). Para la mayoría de las aplicaciones de conmutación (como encender un LED o un relé), buscamos que el transistor trabaje en saturación, lo que significa que la resistencia entre el colector y el emisor es mínima.

¿Por Qué es Crucial la Resistencia de Base?

La resistencia de base, comúnmente denotada como R_B, desempeña un papel vital en el circuito del transistor por varias razones:

1. Protección del Transistor y la Fuente de Control: Sin una resistencia limitadora, una corriente excesiva podría fluir hacia la base del transistor, dañándolo permanentemente. Además, si la base está conectada directamente a una fuente de voltaje (como un pin de un microcontrolador), esta corriente excesiva también podría dañar la fuente de control. La resistencia de base garantiza que la corriente de base se mantenga dentro de límites seguros.
2. Control Preciso de la Corriente de Base: Para que el transistor opere de manera predecible (ya sea en saturación para conmutación o en el modo activo para amplificación), necesitamos proporcionar la cantidad justa de corriente de base. La resistencia de base nos permite establecer esta corriente con precisión, ya que la corriente es inversamente proporcional a la resistencia (Ley de Ohm).
3. Disipación del Exceso de Voltaje: La unión base-emisor de un transistor BJT actúa como un diodo. Cuando está polarizada directamente, hay una caída de tensión inherente a través de ella, típicamente alrededor de 0.7V para transistores de silicio. La resistencia de base se encarga de disipar el voltaje restante entre la fuente de control y esta caída de 0.7V, convirtiendo ese exceso de voltaje en una corriente controlada.

La Fórmula Esencial para el Cálculo de la Resistencia de Base

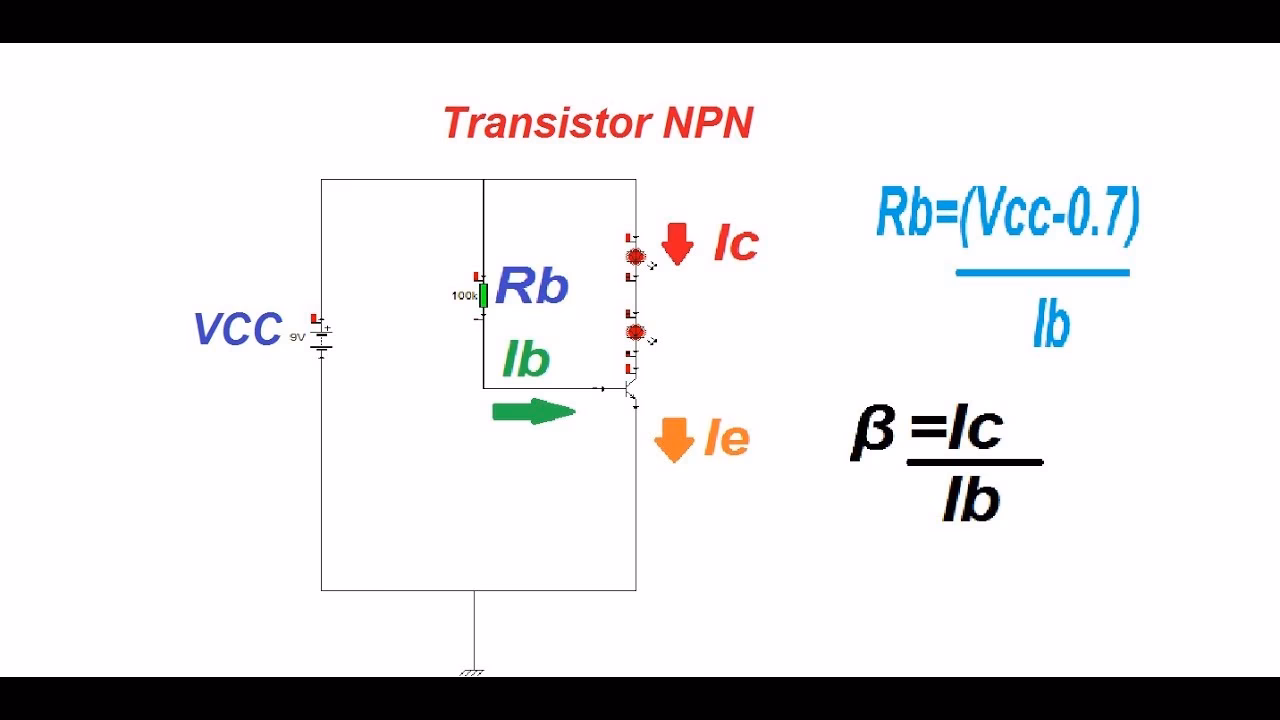

El cálculo de la resistencia de base se basa en la Ley de Ohm y considera las características de la unión base-emisor del transistor. La fórmula general es la siguiente:

RB = (Vcontrolador - VBE) / IB

Desglosemos cada término de esta ecuación fundamental:

• RB (Resistencia de Base): Este es el valor que queremos calcular, expresado en Ohmios (Ω) o kiloOhmios (kΩ).
• Vcontrolador (Voltaje del Controlador): Es el voltaje que proporciona la fuente que activa la base del transistor. Esto podría ser el voltaje de salida de un pin de microcontrolador (por ejemplo, 3.3V o 5V), la salida de una compuerta lógica, o cualquier otra fuente de señal que active el transistor.
• VBE (Voltaje Base-Emisor): Es la caída de tensión a través de la unión base-emisor cuando el transistor está conduciendo. Para transistores de silicio, este valor es comúnmente aproximado a 0.7V. Aunque puede variar ligeramente con la corriente de base y la temperatura, 0.7V es una aproximación robusta para la mayoría de las aplicaciones de conmutación.
• IB (Corriente de Base): Es la corriente que debe fluir hacia la base para activar el transistor y llevarlo al estado deseado (generalmente saturación). Este es el término más crítico y a menudo el más complejo de determinar, ya que depende de la corriente que queremos que fluya por el colector (la carga) y de las características del transistor.

Determinando la Corriente de Base (IB): La Clave del Control

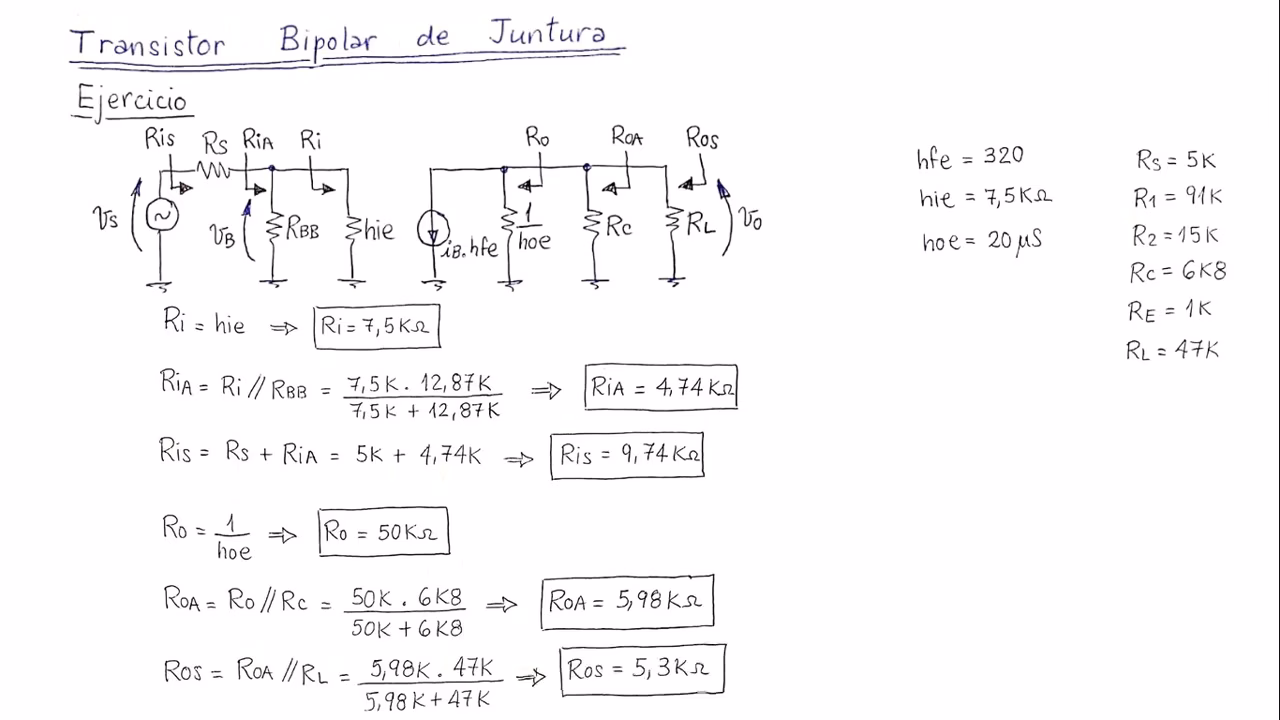

Para determinar IB, necesitamos considerar la corriente que el transistor debe conmutar (la corriente de colector, IC) y la ganancia de corriente del transistor. La ganancia de corriente de un transistor se conoce como Beta (β) o h_FE, y se define como la relación entre la corriente de colector y la corriente de base en la región activa: β = IC / IB.

Para aplicaciones de conmutación, queremos que el transistor esté en saturación. En la región de saturación, la relación IC / IB es menor que la Beta máxima del transistor. Para garantizar que el transistor sature completamente, incluso con variaciones de temperatura o entre diferentes unidades del mismo modelo de transistor, se recomienda 'sobre-excitar' la base.

Una práctica común es calcular la corriente de base requerida para la saturación utilizando la Beta mínima (β_min o h_FE(min)) proporcionada en la hoja de datos del transistor, y luego multiplicar ese valor por un factor de seguridad (a menudo 2 a 10). Por ejemplo, si necesitamos una corriente de colector IC para saturar el transistor, la corriente de base mínima para la saturación sería IB(min_saturación) = IC / βmin. Para asegurar una saturación robusta, podríamos usar una corriente de base de IB = (IC / βmin) * 2 o incluso IB = IC / (βmin / 10), lo que significa que la corriente de base es 10 veces mayor que la mínima teórica para saturación. Este 'factor de diez' asegura que el transistor esté bien saturado.

El hecho de que "la diferencia en la caída de CE entre un factor de diez y el uso de la beta es insignificante para circuitos de encendido/apagado relativamente lentos, y reduce el requerimiento de corriente del controlador" significa que, para conmutación (encendido/apagado), sobre-excitar la base no impacta negativamente la caída de voltaje colector-emisor (V_CE(sat)) de manera significativa, pero sí reduce la exigencia de precisión sobre la corriente que el controlador debe suministrar, ya que un margen amplio asegura la saturación.

Paso a Paso: Un Ejemplo Práctico de Cálculo

Utilicemos el ejemplo proporcionado para ilustrar el cálculo:

• Vcontrolador = 4.5 V
• VBE = 0.7 V
• IB = 400 µA (0.0004 A)

Aplicando la fórmula:

RB = (4.5 V - 0.7 V) / 400 µA
RB = 3.8 V / 0.0004 A
RB = 9500 Ohmios

Convertido a kiloOhmios, esto es 9.5 kOhmios. Este valor representa la resistencia máxima que permitiría una corriente de base de 400 µA. Si necesitamos una corriente de base mayor (para asegurar una saturación más fuerte, por ejemplo), el valor de R_B deberá ser menor.

Otro Ejemplo: Encender un LED de 20mA con un Transistor

Supongamos que queremos encender un LED que requiere 20mA (IC = 0.02 A) usando un microcontrolador de 5V (Vcontrolador = 5V) y un transistor NPN 2N2222A. Consultamos la hoja de datos del 2N2222A y encontramos que su β_min (h_FE(min)) para IC = 150mA es aproximadamente 100. Usaremos este valor como una estimación conservadora.

1. Determinar IB para saturación: Para asegurar la saturación, usaremos un factor de seguridad de 5 (es decir, IB será 5 veces la corriente mínima teórica).
   Corriente de base teórica mínima = IC / βmin = 0.02 A / 100 = 0.0002 A (200 µA)
   Corriente de base de seguridad = 200 µA * 5 = 1000 µA = 1 mA (0.001 A)
2. Calcular RB:
   RB = (Vcontrolador - VBE) / IB
RB = (5 V - 0.7 V) / 0.001 A
RB = 4.3 V / 0.001 A
RB = 4300 Ohmios

El valor calculado es 4300 Ohmios (4.3 kOhmios). Siempre se debe elegir el valor de resistencia estándar más cercano que sea igual o ligeramente menor que el valor calculado para asegurar suficiente corriente de base. En este caso, un resistor estándar de 3.9 kOhmios o 4.3 kOhmios (si está disponible) sería una buena elección.

Consideraciones Adicionales para un Diseño Robusto

• Variaciones de Beta (h_FE): Como se mencionó, la Beta de un transistor no es un valor fijo; varía con la corriente de colector, la temperatura y entre transistores del mismo modelo. Siempre use el valor mínimo de h_FE (β_min) de la hoja de datos para sus cálculos de saturación. Esto garantiza que incluso el transistor con la ganancia más baja en su lote saturará correctamente.
• Temperatura: La caída de voltaje V_BE puede variar ligeramente con la temperatura (disminuye aproximadamente 2mV por grado Celsius de aumento). Para la mayoría de las aplicaciones de conmutación simple, la aproximación de 0.7V es suficiente, pero en diseños críticos, esto podría ser un factor.
• Velocidad de Conmutación: Para circuitos de encendido/apagado relativamente lentos (como el control de LEDs o relés), el cálculo simple de la resistencia de base es adecuado. Para aplicaciones de conmutación de alta velocidad, los tiempos de encendido y apagado del transistor, y las capacitancias parásitas, se vuelven importantes, y el diseño del circuito de base puede ser más complejo (por ejemplo, usando resistencias de descarga o circuitos de 'speed-up').
• Resistores Estándar: Los valores de resistencia comerciales se fabrican en una serie de valores estándar (E12, E24, etc.). Una vez que calcule R_B, deberá seleccionar el valor estándar más cercano disponible. Generalmente, es preferible elegir un valor ligeramente inferior al calculado para asegurar que haya suficiente corriente de base para saturar el transistor.
• Capacidad de Corriente del Controlador: Asegúrese de que la fuente que acciona la base (por ejemplo, un pin de microcontrolador) pueda suministrar la corriente de base calculada sin exceder sus límites de corriente máxima de salida.

Errores Comunes al Calcular la Resistencia de Base

Evitar estos errores comunes te ayudará a diseñar circuitos más fiables:

• No considerar V_BE: Olvidar restar los 0.7V (o el V_BE apropiado) del voltaje del controlador resultará en una resistencia de base calculada incorrectamente, lo que podría llevar a una corriente de base excesiva o insuficiente.
• Usar el valor promedio o máximo de Beta: Confiar en el valor promedio o máximo de h_FE de la hoja de datos es un error común para aplicaciones de conmutación. Siempre se debe usar el valor mínimo para garantizar el funcionamiento en el peor de los casos.
• No sobre-excitar la base para saturación: Calcular IB basándose únicamente en IC / βmin puede ser insuficiente para una saturación robusta, especialmente si la carga es crítica o la Beta varía significativamente. Un factor de seguridad es vital.
• Ignorar la corriente máxima del pin del controlador: Si el transistor es controlado por un microcontrolador, es esencial asegurarse de que la corriente de base requerida no exceda la corriente máxima que el pin del microcontrolador puede suministrar.

Tabla Comparativa: Impacto de la Resistencia de Base en la Operación

Preguntas Frecuentes (FAQ)

¿Qué es la saturación en un transistor?

La saturación es el estado en el que un transistor BJT está completamente 'encendido'. En este estado, la corriente de colector alcanza su máximo valor posible (limitado por la resistencia de la carga y la fuente de alimentación), y la resistencia entre el colector y el emisor es mínima. Se comporta como un interruptor cerrado ideal.

¿Siempre debo usar 0.7V para VBE?

Para transistores de silicio comunes, 0.7V es una excelente aproximación para V_BE cuando el transistor está conduciendo. Sin embargo, puede variar ligeramente (0.6V a 0.8V) dependiendo del modelo específico del transistor, la temperatura y la corriente de base. Para la mayoría de los diseños de conmutación, 0.7V es lo suficientemente preciso.

¿Qué diferencia hay entre hFE y Beta (β)?

En el contexto de los transistores BJT, h_FE y Beta (β) son términos que se utilizan indistintamente para referirse a la ganancia de corriente del transistor en la región activa. Ambos representan la relación entre la corriente de colector y la corriente de base (I_C / I_B).

¿Cómo sé cuál es el colector, la base y el emisor de un transistor?

La identificación de los pines (colector, base, emisor) de un transistor se realiza consultando su hoja de datos (datasheet). Cada transistor tiene una configuración de pines estándar para su encapsulado (por ejemplo, TO-92, TO-220), que se detalla en la hoja de datos proporcionada por el fabricante.

¿Puedo usar un transistor sin resistencia de base?

Generalmente, no. Conectar directamente la base a una fuente de voltaje sin una resistencia limitadora de corriente resultará en una corriente de base excesiva. Esto puede dañar la unión base-emisor del transistor, el propio transistor o la fuente de control (como un pin de microcontrolador) debido a la sobrecorriente. La resistencia de base es fundamental para limitar la corriente y proteger el circuito.

Conclusión

El cálculo de la resistencia de base es un paso fundamental y no negociable en el diseño de circuitos que utilizan transistores BJT como interruptores. Al comprender la fórmula RB = (Vcontrolador - VBE) / IB y, lo que es más importante, cómo determinar la corriente de base (I_B) necesaria para una saturación robusta (considerando la Beta mínima y un factor de seguridad), puedes asegurar que tus transistores operen de manera eficiente y confiable. Dominar este concepto te permitirá construir circuitos más estables, proteger tus componentes y avanzar con confianza en tus proyectos electrónicos.
