Redes Snubber: Escudo Protector de tus Circuitos

En el vasto universo de la electrónica, donde la precisión y la fiabilidad son pilares fundamentales, existen desafíos ocultos que pueden comprometer el funcionamiento de nuestros circuitos. Uno de los más insidiosos es la aparición de transitorios, esos picos de voltaje y corriente que surgen inesperadamente, especialmente en circuitos de conmutación. Estos fenómenos, si no se controlan, pueden degradar el rendimiento, reducir la vida útil de los componentes e incluso causar fallas catastróficas. Aquí es donde entran en juego las redes snubber, soluciones ingeniosas diseñadas para mitigar estos problemas y salvaguardar la integridad de nuestros sistemas electrónicos.

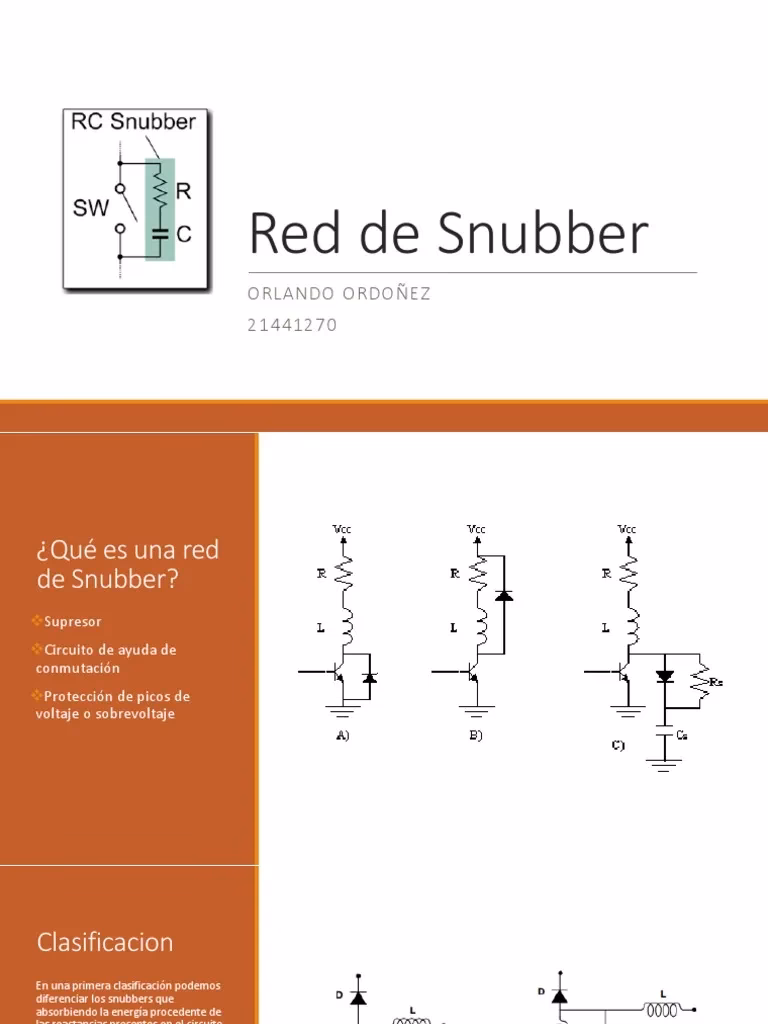

¿Qué son las Redes Snubber y por qué son Esenciales?

Las redes snubber, a menudo denominadas circuitos amortiguadores, son configuraciones pasivas o activas que se utilizan para suprimir transitorios indeseables y resolver problemas en circuitos de conmutación que contienen elementos inductivos y capacitivos. En esencia, actúan como amortiguadores, absorbiendo o redirigiendo la energía transitoria que, de otro modo, causaría estrés excesivo en los dispositivos de conmutación como transistores (MOSFETs, IGBTs), tiristores, relés o diodos.

El problema surge principalmente cuando se interrumpe una corriente a través de una carga inductiva (como un motor, un transformador o un solenoide) o cuando se carga o descarga rápidamente un condensador. La inductancia se opone a los cambios de corriente y, al intentar forzar una interrupción abrupta, genera un pico de voltaje inverso (conocido como “patada inductiva” o “flyback”) que puede superar con creces la tensión máxima soportable por el dispositivo de conmutación, llevándolo a la ruptura. De manera similar, los efectos capacitivos o las resonancias parásitas pueden generar oscilaciones de alta frecuencia y sobretensiones que también deben ser controladas.

Las redes snubber abordan estos problemas de varias maneras:

• Reducción de sobretensiones: Limitan la tensión máxima que experimenta el dispositivo de conmutación durante la desconexión.
• Amortiguación de oscilaciones: Suprimen las oscilaciones de alta frecuencia (ringing) causadas por la inductancia y capacitancia parásitas.
• Reducción de la tasa de cambio de voltaje (dV/dt): Al suavizar el frente de onda de la tensión, evitan el estrés excesivo en el dispositivo de conmutación y reducen las pérdidas por conmutación.
• Reducción de la tasa de cambio de corriente (dI/dt): En algunos casos, también pueden ayudar a controlar la velocidad a la que la corriente aumenta o disminuye.
• Supresión de interferencias electromagnéticas (EMI): Al amortiguar los transitorios, se reduce la generación de ruido eléctrico que puede propagarse y afectar a otros circuitos.

La implementación de una red snubber adecuada no solo protege los componentes, sino que también mejora la eficiencia general del sistema y contribuye a una mayor vida útil de los equipos.

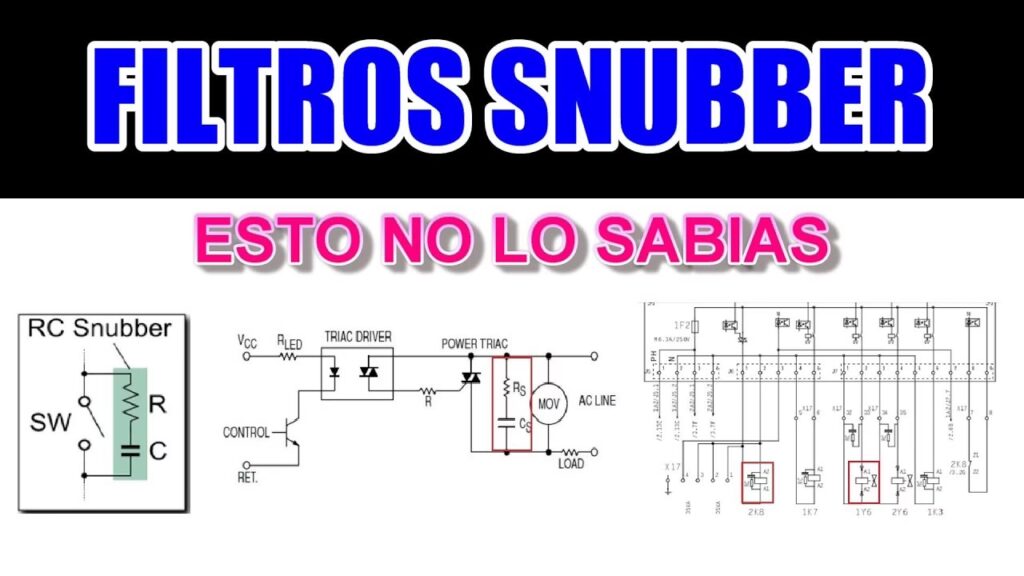

El Filtro Snubber: Un Enfoque Práctico

Cuando hablamos de un “filtro snubber”, generalmente nos referimos a una de las configuraciones más comunes y efectivas: el snubber RC. Los filtros de amortiguación (Snubber) de este tipo consisten en un condensador y una resistencia conectados en serie a través de un interruptor que esté controlando una carga inductiva. Esta configuración es sencilla pero potente en su aplicación.

Funcionamiento del Snubber RC

Cuando el interruptor (un MOSFET, un relé, etc.) se abre y la corriente a través de la carga inductiva intenta caer bruscamente, el inductor genera un alto voltaje inverso para intentar mantener la corriente. En lugar de que este voltaje recaiga directamente sobre el interruptor y lo dañe, el condensador del snubber RC proporciona un camino alternativo para que la corriente fluya momentáneamente. El condensador comienza a cargarse, absorbiendo la energía del inductor y limitando así el pico de voltaje a través del interruptor.

Una vez que el condensador está cargado, la resistencia en serie tiene un papel crucial. Su función principal es descargar lentamente el condensador cuando el interruptor se cierra nuevamente, evitando que la energía almacenada en el condensador genere un pico de corriente a través del interruptor cuando este se enciende. Sin la resistencia, el condensador se descargaría instantáneamente a través del interruptor cerrado, creando un pulso de corriente que también podría ser destructivo. La resistencia, por lo tanto, controla la tasa de descarga del condensador y disipa la energía no deseada en forma de calor. Por esta razón, la disipación de potencia en la resistencia es un factor importante a considerar en el diseño.

Componentes Clave y Consideraciones de Diseño

Para diseñar un snubber RC efectivo, es fundamental seleccionar los valores correctos de resistencia (R) y condensador (C). La elección depende de varios factores:

• Valor del Condensador (C): Debe ser lo suficientemente grande para absorber la energía del pico de voltaje, pero no tan grande como para crear una corriente de descarga excesiva a través de la resistencia o ralentizar demasiado la conmutación. Un condensador demasiado pequeño no amortiguará eficazmente el pico de voltaje, mientras que uno demasiado grande podría aumentar las pérdidas.
• Valor de la Resistencia (R): Su propósito es disipar la energía almacenada en el condensador y amortiguar las oscilaciones. Un valor demasiado bajo podría permitir una corriente de descarga excesiva, mientras que uno demasiado alto podría no amortiguar eficazmente las oscilaciones o disipar la energía de manera ineficiente. A menudo, se busca que el valor de R sea similar a la impedancia característica del circuito oscilatorio formado por la inductancia de la carga y la capacitancia del snubber.
• Potencia de la Resistencia: Debido a la disipación de energía, la resistencia debe tener una clasificación de potencia adecuada para manejar el calor generado. Esto se calcula en función de la energía almacenada en el condensador y la frecuencia de conmutación.
• Tensión de Trabajo del Condensador: El condensador debe tener una tensión nominal superior al pico de voltaje máximo que se espera que absorba.

La fórmula básica para la energía disipada en la resistencia por ciclo de conmutación es E = 0.5 * C * V^2, donde V es el voltaje máximo al que se carga el condensador. La potencia total disipada será E * F, donde F es la frecuencia de conmutación. Esta potencia debe ser menor que la potencia nominal de la resistencia.

Tipos de Redes Snubber y sus Aplicaciones

Si bien el snubber RC es el más común, existen otras configuraciones diseñadas para situaciones específicas:

1. Snubber RC (Resistor-Capacitor)

Como se describió, este es el tipo más fundamental. Se conecta en paralelo con el dispositivo de conmutación o la carga inductiva. Es efectivo para amortiguar sobretensiones y oscilaciones, pero su principal desventaja es la disipación de energía en la resistencia, lo que puede reducir la eficiencia, especialmente a altas frecuencias de conmutación.

• Ventajas: Simplicidad, bajo costo, buena supresión de picos de voltaje y oscilaciones.
• Desventajas: Pérdidas de potencia en la resistencia, puede no ser ideal para frecuencias muy altas o aplicaciones de muy alta eficiencia.
• Aplicaciones: Protección de relés, contactores, tiristores, triacs, y en general, donde los picos de voltaje necesitan ser controlados en cargas inductivas.

2. Snubber RCD (Resistor-Capacitor-Diode)

Esta configuración añade un diodo en serie con la resistencia y el condensador, a menudo con el diodo polarizado para permitir que la corriente fluya hacia el condensador cuando el interruptor se abre, pero bloqueando la descarga del condensador a través del interruptor cuando este se cierra. La energía se disipa en la resistencia, pero el diodo puede permitir una recuperación de energía parcial o un control más preciso del flujo de corriente.

Existen variantes, como el RCD de descarga, donde el diodo permite la carga del condensador durante el apagado del interruptor, y la resistencia descarga el condensador lentamente. O el RCD de recuperación de energía, donde el diodo y el condensador se utilizan para almacenar la energía inductiva y luego devolverla a la fuente de alimentación o a la carga, lo que mejora la eficiencia en comparación con el snubber RC puro que solo disipa la energía.

• Ventajas: Mayor eficiencia que el RC en algunas configuraciones, control más preciso del flujo de energía, mejor para proteger contra picos de voltaje en cargas altamente inductivas.
• Desventajas: Mayor complejidad y costo que el RC.
• Aplicaciones: Fuentes de alimentación conmutadas (SMPS), convertidores DC-DC, inversores, controladores de motor donde la eficiencia es crítica.

3. Snubber de Diodo (Diodo de Rueda Libre o Flyback Diode)

Este es el tipo más simple para cargas inductivas. Consiste en un diodo conectado en paralelo con la carga inductiva, pero con polaridad inversa a la tensión de alimentación normal. Cuando el interruptor se abre y la inductancia genera un voltaje inverso, el diodo se polariza directamente, proporcionando un camino para que la corriente del inductor circule y se disipe gradualmente en la resistencia de la propia bobina, en lugar de generar un gran pico de voltaje a través del interruptor. No es un snubber en el sentido de amortiguar oscilaciones, sino de redirigir y disipar la energía inductiva.

• Ventajas: Extremadamente simple, bajo costo, muy efectivo para proteger contra la “patada inductiva”.
• Desventajas: No amortigua oscilaciones de alta frecuencia, puede ralentizar el apagado de la carga (por ejemplo, un relé tardará más en desenergizarse), no protege contra sobretensiones capacitivas.
• Aplicaciones: Protección de transistores que controlan relés, solenoides, motores de CC pequeños.

4. Snubber Zener

Utiliza uno o más diodos Zener en serie o en paralelo con el dispositivo de conmutación. El diodo Zener conduce cuando la tensión inversa excede su tensión de ruptura, limitando el voltaje a través del interruptor a un nivel seguro. Puede combinarse con diodos de recuperación rápida para manejar picos transitorios.

• Ventajas: Limitación de voltaje muy precisa.
• Desventajas: La energía disipada por el Zener puede ser considerable, lo que requiere un Zener de alta potencia.
• Aplicaciones: Donde se requiere una limitación de voltaje muy estricta.

Consideraciones Adicionales y Diseño Avanzado

El diseño de una red snubber óptima no es trivial y a menudo implica un compromiso entre la protección, la eficiencia y el costo. Algunas consideraciones adicionales incluyen:

Frecuencia de Conmutación: A medida que aumenta la frecuencia, la energía disipada por ciclo se multiplica, lo que hace que las pérdidas en la resistencia del snubber RC sean más significativas. Esto impulsa el uso de snubbers RCD de recuperación de energía o snubbers activos en aplicaciones de alta frecuencia.

Inductancias y Capacitancias Parásitas: En circuitos de alta velocidad, las inductancias y capacitancias parásitas de las pistas del PCB, los cables y los propios componentes pueden formar circuitos resonantes que generan oscilaciones no deseadas. Los snubbers pueden ayudar a amortiguar estas resonancias.

Reducción de EMI/RFI: Los picos de voltaje y corriente rápidos generan un amplio espectro de interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI) que pueden afectar a otros dispositivos electrónicos cercanos. Al suavizar estas transiciones, los snubbers contribuyen significativamente a la compatibilidad electromagnética (EMC) del sistema.

Simulación: Dada la complejidad de los transitorios y la interacción entre los componentes, el uso de herramientas de simulación como SPICE es invaluable para el diseño y la optimización de las redes snubber. Permite experimentar con diferentes valores de R y C, observar las formas de onda resultantes y predecir el comportamiento del circuito antes de la implementación física.

Tabla Comparativa de Snubbers Comunes

Para facilitar la elección, la siguiente tabla resume las características principales de los snubbers más utilizados:

Preguntas Frecuentes (FAQ) sobre Redes Snubber

¿Es siempre necesario un snubber?

No siempre. En circuitos de baja potencia o donde los transitorios no representan una amenaza significativa para los componentes, se puede prescindir de ellos. Sin embargo, en aplicaciones de conmutación de potencia, con cargas inductivas o capacitivas, o donde la EMI es una preocupación, son casi indispensables para la fiabilidad y la vida útil.

¿Cómo sé qué tipo de snubber usar?

Depende de la aplicación específica. Para protección básica de relés o solenoides, un diodo de rueda libre es suficiente. Para amortiguar picos de voltaje y oscilaciones en interruptores de potencia, un snubber RC es una buena opción de partida. Si la eficiencia es crucial o se manejan altas potencias, un snubber RCD puede ser más adecuado. Siempre considere la naturaleza de la carga (inductiva, capacitiva), la frecuencia de conmutación y las tolerancias de voltaje/corriente de sus dispositivos.

¿Puedo diseñar un snubber sin conocimientos avanzados?

Para aplicaciones sencillas, sí, utilizando fórmulas y guías de aplicación de fabricantes de semiconductores. Sin embargo, para sistemas de alta potencia o alta frecuencia, se recomienda un conocimiento más profundo de la teoría de circuitos, parasitarios y, idealmente, el uso de herramientas de simulación para asegurar un diseño robusto y eficiente.

¿Qué ocurre si el snubber está mal diseñado?

Un snubber mal diseñado puede ser ineficaz, o incluso perjudicial. Si la resistencia es demasiado baja o el condensador demasiado grande, podría generar una corriente de descarga excesiva. Si el condensador es demasiado pequeño, no amortiguará los picos. Un snubber con componentes subdimensionados puede sobrecalentarse y fallar, o no proteger adecuadamente el dispositivo de conmutación, llevando a su destrucción prematura.

¿Los snubbers afectan la velocidad de conmutación?

Sí, pueden hacerlo. Un snubber RC, al suavizar el frente de onda de voltaje, puede aumentar ligeramente los tiempos de encendido y apagado del interruptor, lo que podría afectar la eficiencia a muy altas frecuencias. El diodo de rueda libre, por ejemplo, prolonga el tiempo de desenergización de una bobina. Es un compromiso que debe ser evaluado durante el diseño.

¿Son los snubbers solo para electrónica de potencia?

Aunque son más críticos y visibles en electrónica de potencia debido a los altos voltajes y corrientes, los principios de supresión de transitorios y amortiguación de oscilaciones son relevantes en cualquier circuito donde existan cambios rápidos de estado, inductancias o capacitancias significativas, y donde se busque mejorar la fiabilidad y reducir las interferencias.

Conclusión

Las redes snubber son componentes silenciosos pero extraordinariamente importantes en el diseño de circuitos electrónicos modernos. Su capacidad para mitigar los efectos destructivos de los transitorios no solo protege los valiosos componentes de conmutación, sino que también mejora la eficiencia general, reduce las interferencias electromagnéticas y prolonga la vida útil de los equipos. Comprender su funcionamiento y saber cómo seleccionar el tipo adecuado para cada aplicación es fundamental para cualquier ingeniero o entusiasta de la electrónica que busque construir sistemas robustos y fiables. Invertir tiempo en el diseño adecuado de una red snubber es invertir en la estabilidad y durabilidad de su circuito.
