Los motores vibratorios son componentes tecnológicos que, a menudo, pasan desapercibidos en nuestra vida diaria, pero son fundamentales en una vasta gama de aplicaciones, desde la suave vibración de tu teléfono móvil hasta la potente agitación de materiales en procesos industriales. Su capacidad para transformar energía eléctrica en movimiento vibratorio los convierte en herramientas indispensables para la interacción hombre-máquina y la eficiencia de maquinaria pesada. Comprender su funcionamiento, sus distintos tipos y, crucialmente, cómo dimensionarlos adecuadamente, es esencial para optimizar su rendimiento y garantizar el éxito de cualquier aplicación que los requiera.
¿Qué es un Motor Vibratorio?

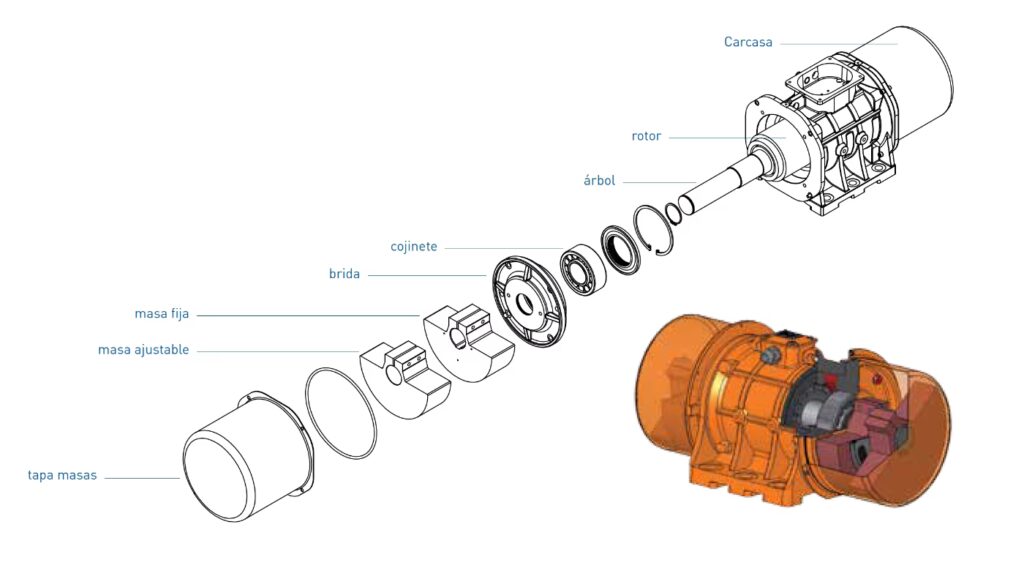

Un motor vibratorio, en su esencia, es un dispositivo electromecánico diseñado para generar vibraciones. Estas vibraciones pueden ser utilizadas para diversos fines, como la compactación, la clasificación, el transporte de materiales o, como veremos más adelante, para proporcionar retroalimentación táctil a los usuarios de dispositivos electrónicos. En el ámbito industrial, marcas como Venanzetti se han consolidado como líderes en la fabricación de vibradores industriales por más de 75 años. Estos equipos se distinguen por su aplicabilidad integral, su robusta durabilidad y una relación potencia/peso optimizada, lo que los hace indispensables en la ingeniería mecánica y de maquinaria a nivel global. Son la espina dorsal de muchas operaciones, garantizando que los materiales fluyan de manera eficiente y que los procesos de producción se mantengan ininterrumpidos.
El Fascinante Mundo de la Vibración: ¿Cómo Funcionan?
La tecnología de vibración se conoce comúnmente como retroalimentación háptica, un término derivado de la palabra griega "haptikos", que se relaciona con nuestro sentido del tacto. La tecnología háptica se comunica con nosotros aplicando fuerzas, vibraciones o movimientos, enriqueciendo nuestra interacción con el mundo digital y físico. Si bien la aplicación más familiar es la vibración de tu smartphone al recibir una llamada, su alcance se extiende a los videojuegos, la realidad virtual, la industria automotriz, aplicaciones de accesibilidad y dispositivos médicos. Para generar estos efectos hápticos, se necesita una pieza tecnológica crucial: el motor háptico. Existen varios tipos, cada uno con sus particularidades:
Masa Rotatoria Excéntrica (ERM)
El motor de Masa Rotatoria Excéntrica (ERM) ha sido durante muchos años el tipo más popular de motor háptico debido a su bajo costo, simplicidad y efectividad. Un ERM es un motor eléctrico giratorio con una masa descentrada (o excéntrica) unida a su eje. A medida que el ERM gira, la masa se desplaza, creando esa sensación de "rumble" o vibración. Aunque son económicos y fáciles de implementar, sus vibraciones carecen de precisión y pueden ser lentos para iniciar y detenerse, lo que limita la gama de sensaciones que pueden producir. Los ERM se encuentran con mayor frecuencia en controladores de videojuegos y, más recientemente, en aplicaciones automotrices, donde su capacidad para producir vibraciones fuertes y activas es una ventaja. Sin embargo, las tendencias del mercado indican un cambio lento hacia los LRAs en el ámbito de los videojuegos, liderado por el lanzamiento de los controladores DualSense de PlayStation 5. Otras industrias, como los smartphones y los dispositivos wearables, también están adoptando los LRAs.
Actuadores Resonantes Lineales (LRA)
Los Actuadores Resonantes Lineales (LRA) son comunes en wearables y smartphones de gama alta. Un motor LRA consta de un imán unido a un resorte, rodeado por una bobina electromagnética y alojado en una carcasa. La bobina se utiliza para impulsar el motor moviendo la masa hacia adelante y hacia atrás dentro de la carcasa, creando las vibraciones que sentimos. Los LRAs ofrecen tiempos de respuesta más rápidos y un uso de energía más eficiente que los ERM, lo que los convierte en una opción popular para dispositivos que requieren retroalimentación háptica rápida y precisa. Sin embargo, son más costosos que los ERM y el resorte es susceptible al desgaste con el tiempo. El motor LRA más conocido es el Taptic Engine de Apple, utilizado en cada iPhone desde el iPhone 6s. Tras su lanzamiento en 2015, otras compañías de smartphones siguieron esta tendencia, adoptando los LRAs para sus modelos de gama alta y media, convirtiéndolos en el estándar para los efectos hápticos en la mayoría de los smartphones actuales.
Actuadores Piezoeléctricos
Los Actuadores Piezoeléctricos funcionan aplicando un voltaje a un material piezoeléctrico, lo que provoca que este cambie de forma y produzca vibración. Estos actuadores pueden generar una retroalimentación háptica altamente detallada, lo que los hace ideales para aplicaciones donde la precisión es clave, como en dispositivos médicos avanzados o trackpads de laptops. A pesar de su capacidad para ofrecer vibraciones muy finas y controladas, se consideran algo frágiles y susceptibles a romperse. Aunque tienen una cuota de mercado menor en la industria de los actuadores hápticos, los actuadores piezoeléctricos siguen siendo ampliamente utilizados en aplicaciones específicas. Se encuentran en trackpads de laptops, satélites y pequeños dispositivos médicos. Además, tienen un gran potencial de crecimiento en mercados emergentes como la realidad aumentada/virtual (AR/VR) y la tecnología wearable, donde los ERM han demostrado no ser la solución más adecuada.
Motores de Ram Magnético Lineal (LMR)
El Motor de Ram Magnético Lineal (LMR) es una de las adiciones más recientes y prometedoras a la industria háptica. Basado en tecnología de suspensión magnética de estado sólido, funciona impulsando una masa suspendida a través de un campo magnético. Este movimiento es controlado por una corriente eléctrica, que puede ajustarse para cambiar la posición, velocidad y fuerza de la masa. Esto permite un control extremadamente preciso sobre la retroalimentación háptica. Lo que distingue a los LMRs de otros actuadores hápticos en el mercado es su capacidad de banda ancha, pudiendo cubrir un rango desde 10 Hz hasta 300 Hz. Además, no utilizan resortes ni flexiones, lo que los hace más duraderos que otros motores hápticos. Consumen significativamente menos energía en comparación con los LRAs y ERMs, convirtiéndolos en una opción mucho más eficiente para aplicaciones de retroalimentación háptica. Los LMRs son extremadamente versátiles y pueden utilizarse en una amplia gama de aplicaciones, incluyendo controladores de videojuegos, periféricos de VR/XR, tecnología wearable y en la industria automotriz, señalando una evolución hacia soluciones hápticas más avanzadas y eficientes.
Dimensionamiento de Motores Vibratorios: La Clave para un Rendimiento Óptimo
El dimensionamiento adecuado de los vibradores eléctricos rotativos es un factor crítico para asegurar la eficiencia y la correcta operación en aplicaciones industriales, especialmente aquellas que involucran el manejo de materiales a granel en tolvas y silos. La clave reside en establecer una relación equilibrada entre el peso del material en la sección de pared inclinada de la tolva y la fuerza de salida del vibrador. Para la mayoría de las aplicaciones, la regla general establece que la relación debe ser de una libra de fuerza vibratoria por cada diez libras de material contenido en la sección de pared inclinada de la tolva. Esta proporción, aunque sencilla, es fundamental para garantizar un flujo constante y evitar problemas comunes como el apelmazamiento, la formación de puentes o las "rat-holes" (agujeros de rata), que pueden interrumpir el proceso de descarga y reducir la eficiencia operativa.
Para ilustrar, si una sección de pared inclinada de una tolva contiene 500 libras de material, se requeriría un vibrador capaz de generar al menos 50 libras de fuerza vibratoria (500 lb / 10 = 50 lb de fuerza). Sin embargo, es importante considerar que esta es una pauta general y no una regla inquebrantable para todas las situaciones. Factores como la densidad del material, su cohesión, el contenido de humedad, la forma de las partículas, la inclinación de las paredes de la tolva y el tipo de construcción de la misma pueden influir significativamente en la fuerza vibratoria requerida. Materiales más pegajosos o con mayor fricción interna podrían necesitar una relación de fuerza/peso más alta para asegurar un flujo adecuado. Del mismo modo, una tolva con paredes muy inclinadas o un diseño que facilite el flujo natural podría requerir menos fuerza vibratoria.
Además, no se trata solo de la fuerza total, sino también de la frecuencia y la amplitud de la vibración. Una vibración de alta frecuencia con baja amplitud es ideal para materiales finos y secos, mientras que una vibración de baja frecuencia con alta amplitud puede ser más efectiva para materiales húmedos o grumosos. La ubicación del vibrador en la tolva también es crucial; generalmente se monta en la parte inferior de la sección inclinada para maximizar su impacto en el área donde los problemas de flujo son más propensos a ocurrir.
En aplicaciones más complejas o críticas, se recomienda encarecidamente la consulta con ingenieros especializados o fabricantes de vibradores. Ellos pueden realizar cálculos más precisos y ofrecer soluciones personalizadas, a menudo utilizando software de simulación o pruebas empíricas para determinar el dimensionamiento óptimo. Una selección incorrecta puede llevar a un vibrador ineficaz (demasiado pequeño), que no logra el flujo deseado, o a uno sobredimensionado (demasiado grande), que consume energía innecesariamente, causa desgaste excesivo en la estructura de la tolva o incluso puede dañar el material.
En resumen, el dimensionamiento de un motor vibratorio es un equilibrio delicado entre la fuerza requerida para mover el material y las características específicas del sistema de manejo. Adherirse a la regla de "1 libra de fuerza por cada 10 libras de material" es un excelente punto de partida, pero la consideración de otros factores y, en caso de duda, la búsqueda de asesoramiento experto, garantizará la máxima eficiencia y longevidad del sistema de vibración.
Tabla Comparativa de Tipos de Motores de Vibración
| Tipo de Motor | Funcionamiento Principal | Ventajas | Desventajas | Aplicaciones Comunes |
|---|---|---|---|---|
| Masa Rotatoria Excéntrica (ERM) | Motor con masa descentrada que gira. | Bajo costo, simplicidad, vibración fuerte. | Baja precisión, lento inicio/parada. | Controladores de videojuegos, automoción. |
| Actuador Resonante Lineal (LRA) | Imán unido a resorte movido por bobina. | Respuesta rápida, eficiencia energética, mayor precisión. | Más costosos, resorte susceptible a desgaste. | Smartphones (Taptic Engine), wearables. |
| Actuador Piezoeléctrico | Material cambia de forma al aplicar voltaje. | Retroalimentación háptica muy detallada y precisa. | Frágiles, susceptible a roturas. | Trackpads de laptops, dispositivos médicos, satélites, AR/VR. |
| Motor de Ram Magnético Lineal (LMR) | Masa suspendida impulsada por campo magnético. | Amplia banda de frecuencia, gran durabilidad, alta eficiencia. | Tecnología más reciente, puede ser más compleja. | Controladores de videojuegos, VR/XR, wearables, automoción. |
Preguntas Frecuentes (FAQ)
¿Por qué es importante el dimensionamiento de un motor vibratorio en la industria?
Es crucial para asegurar el flujo continuo y eficiente de materiales a granel en tolvas y silos, evitando problemas como el apelmazamiento, la formación de puentes o los "agujeros de rata". Un dimensionamiento correcto garantiza la productividad y reduce los costos de mantenimiento y tiempo de inactividad.
¿Qué diferencia hay entre un ERM y un LRA?
Los ERM (Masa Rotatoria Excéntrica) son más económicos y simples, generando vibraciones por la rotación de una masa descentrada, pero son menos precisos y más lentos. Los LRA (Actuadores Resonantes Lineales) son más avanzados, ofrecen mayor precisión, tiempos de respuesta más rápidos y mayor eficiencia energética, operando mediante el movimiento lineal de un imán y un resorte, aunque son más costosos y el resorte puede desgastarse.
¿Los motores vibratorios se usan solo en la industria?
No, su uso es muy amplio. Aunque son fundamentales en la industria para el manejo de materiales, también son la base de la tecnología háptica en dispositivos de consumo como smartphones, relojes inteligentes, controladores de videojuegos y sistemas de realidad virtual, proporcionando retroalimentación táctil al usuario.
¿Qué es la tecnología háptica?
La tecnología háptica se refiere a cualquier tecnología que puede recrear la sensación del tacto. Utiliza vibraciones, fuerzas o movimientos para comunicar información al usuario, mejorando la inmersión y la interacción con dispositivos electrónicos y entornos virtuales.
¿Cuál es el motor vibratorio más eficiente en términos de consumo de energía?
Entre los tipos mencionados, los Motores de Ram Magnético Lineal (LMR) son los que consumen significativamente menos energía en comparación con los LRAs y ERMs, lo que los convierte en la opción más eficiente para aplicaciones hápticas.
Los motores vibratorios son mucho más que simples dispositivos que hacen que algo se mueva; son el corazón de una amplia gama de tecnologías que mejoran nuestra interacción con el mundo, tanto en el ámbito digital como en el industrial. Desde garantizar un flujo de material ininterrumpido en una planta de fabricación hasta proporcionar una experiencia táctil inmersiva en un videojuego, su correcta selección y dimensionamiento son fundamentales. Esperamos que esta guía haya arrojado luz sobre su funcionamiento, sus diversos tipos y la importancia de un dimensionamiento preciso, permitiéndote apreciar la compleja ingeniería detrás de estas vibraciones que nos rodean a diario.
