En el corazón de casi cualquier máquina que se mueve, desde un simple reloj hasta un complejo automóvil, reside un principio fundamental: la transmisión de potencia. Comprender cómo se transfiere esa potencia y, más específicamente, cómo se transforma la velocidad y el torque, es crucial para cualquier entusiasta de la mecánica, ingeniero o simplemente para quien tenga curiosidad. Aquí nos sumergiremos en el concepto de la relación de transmisión, desglosando qué es, por qué es importante y cómo se calcula.
¿Qué es una Relación de Transmisión?
En términos sencillos, una relación de transmisión es el cociente entre las velocidades de rotación de dos componentes conectados en un sistema de transmisión de potencia. En la mayoría de los casos que nos conciernen, estos componentes son engranajes o poleas. Esta relación nos indica cuántas veces debe girar un engranaje (o componente) de entrada para que el engranaje (o componente) de salida complete una sola revolución.
La importancia de esta relación radica en su capacidad para modificar las características de la potencia transmitida. Un sistema de engranajes no solo transmite movimiento, sino que también puede aumentar o disminuir la velocidad de rotación y, recíprocamente, disminuir o aumentar el torque (par motor). Por ejemplo, un engranaje pequeño que impulsa uno grande reducirá la velocidad de salida, pero aumentará el torque disponible. Por el contrario, un engranaje grande que impulsa uno pequeño aumentará la velocidad, pero a expensas del torque.
La Importancia de la Relación de Transmisión
La relación de transmisión es un pilar fundamental en el diseño y funcionamiento de innumerables dispositivos mecánicos. Su correcta selección es crítica para optimizar el rendimiento, la eficiencia y la durabilidad de una máquina. Aquí algunos puntos clave de su importancia:
- Control de Velocidad: Permite que un motor funcione a su velocidad óptima (donde produce más potencia o es más eficiente) mientras la velocidad de salida de la máquina se ajusta a la necesidad.
- Multiplicación de Torque: Esencial en aplicaciones donde se requiere una gran fuerza para mover una carga pesada, como en vehículos todoterreno, maquinaria industrial o bicicletas en subida.
- Eficiencia Energética: Una relación bien elegida asegura que el motor trabaje en su rango más eficiente, reduciendo el consumo de combustible o energía.
- Diseño de Componentes: Influye directamente en el tamaño y la resistencia de los engranajes y otros componentes de la transmisión.
- Rendimiento del Vehículo: En automóviles, las diferentes relaciones de las marchas permiten al conductor adaptar la potencia del motor a diversas situaciones de conducción, desde arranques lentos hasta altas velocidades en carretera.
Métodos para Calcular la Relación de Transmisión
Existen varias maneras de calcular la relación de transmisión, dependiendo de la información disponible y del tipo de componentes involucrados. Las más comunes y prácticas se basan en el número de dientes de los engranajes, sus diámetros o sus radios.

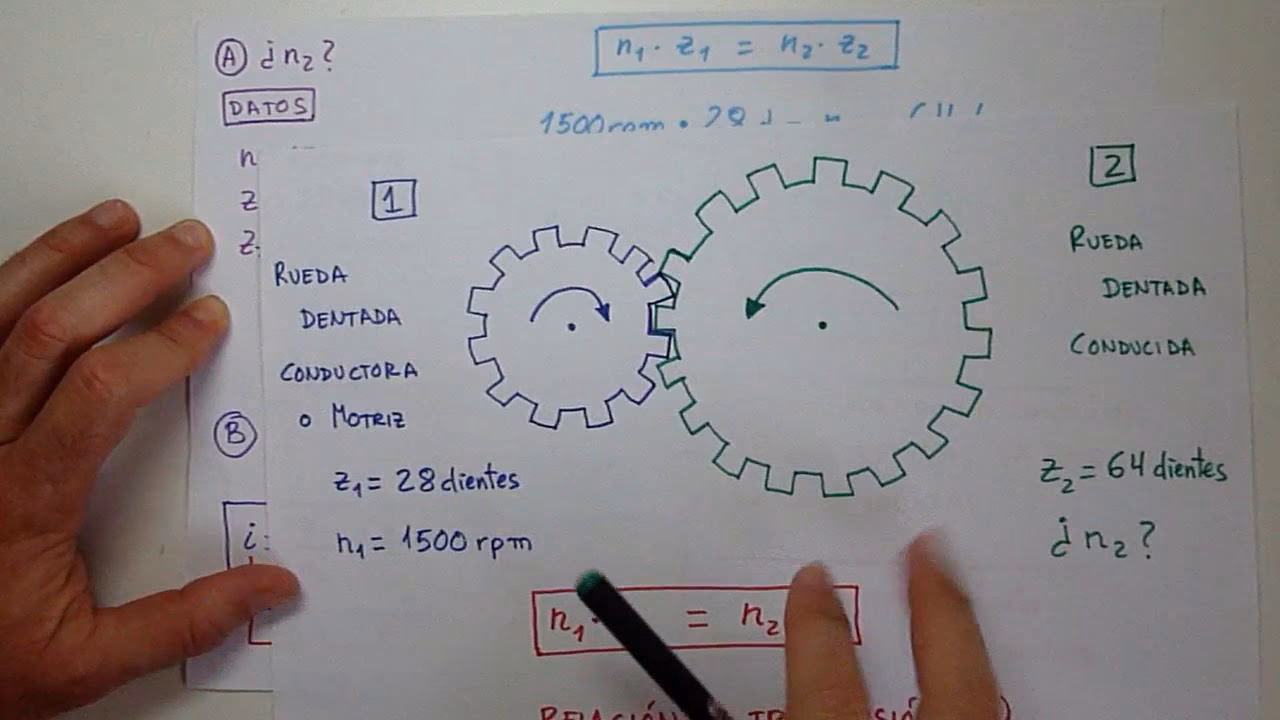

1. Cálculo por Número de Dientes (El Método Más Común)
Este es el método más directo y ampliamente utilizado, especialmente para sistemas de engranajes. La relación se obtiene dividiendo el número de dientes del engranaje conducido (el que es impulsado) por el número de dientes del engranaje motriz (el que impulsa).
La fórmula es la siguiente:
Relación de Transmisión = (Número de Dientes del Engranaje Conducido) / (Número de Dientes del Engranaje Motriz)
Ejemplo Práctico: El Diferencial del Eje Trasero
En un vehículo de tracción trasera, el eje trasero es responsable de transmitir la potencia a las ruedas traseras. Aquí, la relación de transmisión final se calcula utilizando el número de dientes del engranaje de la corona (ring gear) y el número de dientes del piñón (pinion gear).
Si el engranaje de la corona tiene 41 dientes y el piñón tiene 11 dientes, la relación se calcula de la siguiente manera:
Relación = 41 (dientes de la corona) / 11 (dientes del piñón)
Relación ≈ 3.727
Esto se expresa comúnmente como una relación de 3.73:1 (redondeado), lo que significa que el piñón debe girar aproximadamente 3.73 veces para que el engranaje de la corona (y, por ende, el eje de las ruedas) gire una sola vez.
2. Cálculo por Diámetro o Radio
Aunque el cálculo por número de dientes es el más preciso para engranajes, la relación de transmisión también se puede inferir a partir de los diámetros o radios de los engranajes o poleas, especialmente si son de fricción o por correa.
La lógica es que, para que los engranajes engranen correctamente, el espaciado entre dientes (paso diametral o módulo) debe ser constante. Esto implica que el número de dientes es directamente proporcional a la circunferencia y, por lo tanto, al diámetro o radio del engranaje. Así, podemos simplificar la ecuación:
Relación de Transmisión = (Diámetro del Engranaje de Entrada) / (Diámetro del Engranaje de Salida)
O, de manera equivalente:
Relación de Transmisión = (Radio del Engranaje de Entrada) / (Radio del Engranaje de Salida)
Es importante notar que, en este caso, la relación se invierte respecto al cálculo por número de dientes si consideramos 'entrada' como el engranaje motriz y 'salida' como el conducido. Para mantener la coherencia con la definición de 'velocidad de salida / velocidad de entrada', o 'dientes del conducido / dientes del motriz', si usamos diámetros o radios, la fórmula sería:
Relación de Transmisión = (Diámetro del Engranaje Conducido) / (Diámetro del Engranaje Motriz)
O
Relación de Transmisión = (Radio del Engranaje Conducido) / (Radio del Engranaje Motriz)
En la práctica de engranajes, el método de los dientes es el preferido por su exactitud y por ser la especificación fundamental del engranaje.
3. Cálculo por Circunferencia
Este método es una extensión lógica del cálculo por diámetro/radio, ya que la circunferencia es directamente proporcional al diámetro (C = π × D). Si bien es menos común en la práctica, conceptualmente es válido:
Relación de Transmisión = (Circunferencia del Engranaje de Entrada) / (Circunferencia del Engranaje de Salida)
Similar al caso de diámetro/radio, para que sea coherente con la definición estándar de relación de transmisión (conducido/motriz), la fórmula sería:
Relación de Transmisión = (Circunferencia del Engranaje Conducido) / (Circunferencia del Engranaje Motriz)
Dado que el factor π se cancela en la división, este método esencialmente se reduce al cálculo por diámetro.
Tipos de Relaciones de Transmisión y su Impacto
Las relaciones de transmisión pueden clasificarse según su valor y el efecto que producen en la velocidad y el torque:
- Relación de Reducción (> 1:1): Cuando el engranaje conducido tiene más dientes (o es más grande) que el motriz. La velocidad de salida es menor que la de entrada, pero el torque de salida es mayor. Esto es típico en las primeras marchas de un vehículo o en reductores industriales, donde se necesita mucha fuerza para arrancar o mover cargas pesadas.
- Relación de Sobremarcha (Overdrive) (< 1:1): Cuando el engranaje conducido tiene menos dientes (o es más pequeño) que el motriz. La velocidad de salida es mayor que la de entrada, pero el torque de salida es menor. Se utiliza en las marchas más altas de un vehículo para permitir que el motor gire a menos revoluciones por minuto (RPM) a altas velocidades, mejorando la eficiencia del combustible.
- Relación Directa (1:1): Cuando el engranaje motriz y el conducido tienen el mismo número de dientes (o el mismo tamaño). La velocidad y el torque de salida son idénticos a los de entrada. Es común en algunas transmisiones como una marcha intermedia para máxima eficiencia de transmisión.
Tabla Comparativa de Efectos de la Relación de Transmisión
Para ilustrar mejor cómo la relación de transmisión afecta el rendimiento, consideremos la siguiente tabla:
| Relación de Transmisión | Efecto en Velocidad de Salida | Efecto en Torque de Salida | Aplicación Típica |
|---|---|---|---|
| Mayor que 1:1 (ej. 3:1) | Disminuye | Aumenta | Primera marcha de coche, caja reductora, diferencial |
| Menor que 1:1 (ej. 0.8:1) | Aumenta | Disminuye | Marcha de sobremarcha (Overdrive) |
| Igual a 1:1 (ej. 1:1) | Permanece igual | Permanece igual | Marcha directa, acoplamientos |
Relación de Transmisión en Trenes de Engranajes Múltiples
En sistemas más complejos, como las cajas de cambios de un automóvil, la potencia pasa a través de varios pares de engranajes. La relación de transmisión total de un tren de engranajes se calcula multiplicando las relaciones individuales de cada par de engranajes en serie.
Por ejemplo, si tienes un par de engranajes con una relación de 3:1 seguido de otro par con una relación de 2:1, la relación total sería 3 * 2 = 6:1. Esto significa que el engranaje final girará 6 veces más lento que el engranaje de entrada inicial, pero entregará 6 veces más torque (ignorando pérdidas por fricción).
Preguntas Frecuentes (FAQ)
¿Qué es una relación de transmisión final?
La relación de transmisión final (o relación de diferencial) es la relación entre la velocidad de rotación del eje de salida de la transmisión (o caja de transferencia) y la velocidad de rotación de las ruedas. En vehículos con tracción trasera o integral, es la relación del diferencial del eje trasero (o delantero y trasero), que multiplica la relación de la última marcha de la caja de cambios para determinar la relación total entre el motor y las ruedas.
¿Cómo afecta la relación de transmisión al rendimiento de un vehículo?
Una relación de transmisión más alta (ej. 4.10:1 vs 3.08:1) significa más torque en las ruedas para una misma RPM del motor, lo que se traduce en una aceleración más rápida y mejor capacidad de remolque. Sin embargo, también implica mayores RPM del motor a una velocidad dada, lo que puede reducir la eficiencia del combustible y la velocidad máxima. Una relación más baja ofrece mejor economía de combustible y mayor velocidad máxima, pero con menor aceleración y capacidad de arrastre.
¿Se puede cambiar la relación de transmisión de un vehículo?
Sí, es posible cambiar la relación de transmisión final de un vehículo reemplazando los engranajes del diferencial. También se pueden cambiar las relaciones de las marchas individuales dentro de la transmisión, aunque esto es una modificación más compleja. Estas modificaciones se realizan para adaptar el vehículo a usos específicos, como carreras (más aceleración) o largos viajes en carretera (mejor economía de combustible).
¿Por qué se expresa la relación como "X:1"?
Se expresa como "X:1" para indicar cuántas revoluciones del engranaje de entrada (el número "X") se requieren para una sola revolución del engranaje de salida (el "1"). Esto proporciona una forma estandarizada y fácil de entender la reducción o aumento de velocidad y torque.
¿Qué es una caja de cambios y cómo se relaciona con la transmisión?
Una caja de cambios (o transmisión) es un componente clave en la cadena cinemática de un vehículo que contiene múltiples pares de engranajes, cada uno con una relación de transmisión diferente (las "marchas"). Permite al conductor seleccionar la relación de transmisión adecuada para la velocidad y el par motor deseados, adaptándose a las condiciones de conducción y la carga.
Conclusión
La relación de transmisión es un concepto fundamental en el diseño y la operación de cualquier sistema mecánico que involucre la transferencia de movimiento y potencia. Ya sea que estemos hablando de un simple mecanismo de relojería o de la compleja transmisión de un vehículo moderno, comprender cómo calcular y aplicar estas relaciones es esencial para optimizar el rendimiento, la eficiencia y la durabilidad. Dominar este conocimiento no solo te permitirá entender mejor cómo funcionan las máquinas, sino también tomar decisiones informadas sobre su mantenimiento, modificación o diseño. La próxima vez que veas un engranaje, recuerda que detrás de sus dientes hay una ciencia precisa que define su propósito y su impacto en el mundo del movimiento.
