Cálculo de Cimentaciones: Guía Esencial

La cimentación es la parte fundamental de cualquier estructura, el punto de apoyo que transfiere las cargas del edificio al suelo subyacente. Su diseño y cálculo preciso son cruciales para garantizar la estabilidad, seguridad y durabilidad de la edificación. Un error en esta etapa puede llevar a problemas graves como asentamientos diferenciales, fisuras estructurales o incluso el colapso. Por ello, comprender los principios y métodos de cálculo de cimentaciones no es solo una cuestión técnica, sino una necesidad imperativa en el ámbito de la construcción e ingeniería civil.

El proceso de cálculo de cimentaciones es una disciplina compleja que combina la mecánica de suelos, la ingeniería estructural y la experiencia práctica. No existe una única “fórmula mágica”, sino una serie de metodologías que se aplican según el tipo de suelo, las cargas a soportar, el tipo de cimiento y la complejidad del proyecto. Este artículo desglosará las principales aproximaciones para el cálculo de cimentaciones y, de manera práctica, te enseñará cómo estimar la cantidad de cemento necesaria, un insumo vital para la construcción de estos elementos estructurales.

La Ciencia Detrás de las Cimentaciones: ¿Por Qué Calcular?

Calcular una cimentación implica asegurar que el suelo bajo la estructura pueda soportar las cargas sin deformaciones excesivas (asentamientos) y sin fallar por corte. Las cargas de una edificación incluyen su propio peso (carga muerta), el peso de los ocupantes y el mobiliario (carga viva), y otras cargas como las de viento, sismo o nieve. Todas estas cargas deben ser distribuidas de manera segura sobre una superficie de cimentación adecuada, de modo que la presión ejercida sobre el suelo no supere su capacidad portante.

El objetivo principal del cálculo es determinar:

• El tamaño y la forma de la cimentación (zapatas aisladas, zapatas corridas, losas, pilotes, etc.).
• La profundidad de la cimentación.
• La presión que la cimentación ejerce sobre el suelo.
• El asentamiento esperado de la estructura.
• La estabilidad frente a deslizamientos o volteo.

Para lograr esto, los ingenieros utilizan una variedad de métodos que se clasifican principalmente en elásticos, empíricos y numéricos.

Métodos de Cálculo de Cimentaciones: Un Enfoque Detallado

Los métodos para el cálculo de cimentaciones varían en su complejidad y en las suposiciones que hacen sobre el comportamiento del suelo. La elección del método depende de la información disponible del suelo, la importancia de la estructura y los requisitos de precisión del diseño.

1. Métodos Elásticos

Estos métodos asumen que el suelo se comporta como un material elástico lineal, lo que significa que las deformaciones son proporcionales a las tensiones aplicadas y que el suelo recupera su forma original al retirar la carga. Son útiles para estimar la distribución de tensiones y los asentamientos.

• Teoría de Boussinesq: Desarrollada en 1885, esta teoría permite calcular las tensiones y deformaciones en un medio elástico semi-infinito (el suelo) debido a una carga puntual aplicada en su superficie. Es fundamental para entender cómo se distribuyen las cargas en profundidad. Asume un suelo homogéneo, isótropo y elástico. Aunque simplificada, es la base para entender la distribución de tensiones bajo cimentaciones más complejas.
• Teoría de Westergaard: Propuesta para suelos estratificados o con características de rigidez que varían con la profundidad, como suelos con capas de roca dura. A diferencia de Boussinesq, Westergaard asume que el suelo es un medio elástico semi-infinito pero con rigidez variable, lo que permite una distribución de tensiones más concentrada debajo de la carga. Es particularmente útil para el diseño de pavimentos de concreto o losas de cimentación sobre suelos con módulos de elasticidad crecientes con la profundidad.
• Teoría de Mindlin: Esta teoría extiende los principios de Boussinesq para calcular las tensiones y deformaciones debido a una carga puntual aplicada dentro de un medio elástico semi-infinito, no solo en la superficie. Es relevante para el análisis de pilotes o cimentaciones profundas, donde la carga se aplica a una cierta profundidad dentro del suelo. Permite evaluar el efecto de la carga a diferentes niveles y es más aplicable a situaciones reales de cimentaciones profundas.

Tabla Comparativa de Métodos Elásticos:

2. Métodos Empíricos

Estos métodos se basan en datos experimentales, observaciones de campo y correlaciones con propiedades del suelo obtenidas de ensayos in situ (como el SPT o CPT). Son ampliamente utilizados por su simplicidad y porque reflejan el comportamiento real de los suelos, aunque su aplicabilidad está limitada a las condiciones bajo las cuales fueron desarrollados.

• Método de Meyerhof: Desarrollado por George G. Meyerhof, este método es muy popular para estimar la capacidad portante de cimentaciones superficiales y profundas basándose en los resultados del Ensayo de Penetración Estándar (SPT) o del Ensayo de Penetración Cónica (CPT). Proporciona fórmulas y gráficos que correlacionan el número de golpes del SPT (N) o la resistencia de punta del CPT (qc) con la capacidad portante admisible del suelo, considerando factores como el ancho de la cimentación y la profundidad de empotramiento. Es versátil y ampliamente aceptado para el diseño preliminar y definitivo.
• Método de Terzaghi: Karl Terzaghi, considerado el padre de la mecánica de suelos, desarrolló la teoría clásica de la capacidad portante para cimentaciones superficiales. Su método calcula la capacidad portante última del suelo basándose en la cohesión (c), el ángulo de fricción interna (φ) y el peso unitario del suelo, utilizando factores de capacidad portante (Nc, Nq, Nγ). Es fundamental para entender los mecanismos de falla del suelo bajo una cimentación y es la base de muchos otros métodos. Aunque simplificado, es esencial para el diseño de zapatas sobre suelos cohesivos o granulares.
• Método de Peck (o Peck, Hanson & Thornburn): Este método se enfoca principalmente en la predicción de asentamientos de cimentaciones superficiales sobre suelos granulares, utilizando también los resultados del Ensayo de Penetración Estándar (SPT). Proporciona curvas y fórmulas empíricas que relacionan el número de golpes del SPT con el asentamiento esperado de una zapata de cierto tamaño y presión. Es un método práctico para asegurar que los asentamientos de la estructura se mantengan dentro de límites aceptables, lo cual es tan importante como la capacidad portante para la funcionalidad del edificio.

Tabla Comparativa de Métodos Empíricos:

3. Métodos Numéricos

Estos métodos utilizan técnicas computacionales avanzadas para modelar la interacción suelo-estructura, permitiendo análisis más complejos y realistas. Son esenciales para proyectos de gran envergadura o donde el comportamiento del suelo es muy no lineal o heterogéneo.

• Método de Elementos Finitos (FEM - Finite Element Method): Es la herramienta numérica más potente y versátil en ingeniería geotécnica y estructural. Divide el suelo y la estructura en una malla de pequeños elementos interconectados (elementos finitos), y resuelve las ecuaciones de equilibrio y compatibilidad en cada uno de ellos. Esto permite modelar geometrías complejas, condiciones de contorno variables, comportamiento no lineal del suelo (plasticidad, endurecimiento), interacción suelo-estructura, y secuencias constructivas. Es ideal para análisis detallados de asentamientos, distribución de tensiones, capacidad portante de cimentaciones profundas, muros de contención, etc. Ejemplos de software son PLAXIS, ABAQUS, y ANSYS.
• Método de Diferencias Finitas (FDM - Finite Difference Method): Similar al FEM, pero discretiza el dominio en una malla regular y aproxima las derivadas de las ecuaciones diferenciales por diferencias finitas. Es más sencillo de implementar para ciertos problemas, especialmente aquellos con geometrías regulares. Aunque menos flexible que el FEM para geometrías complejas o materiales heterogéneos, sigue siendo una herramienta valiosa para algunos análisis geotécnicos.
• Método de Elementos de Contorno (BEM - Boundary Element Method): A diferencia del FEM que discretiza todo el volumen, el BEM solo discretiza las fronteras o contornos del problema. Esto lo hace muy eficiente para problemas donde el dominio es homogéneo y elástico, y las no linealidades se concentran en las fronteras (por ejemplo, interacción entre pilotes y el suelo elástico). Es menos común en la práctica geotécnica general, pero tiene ventajas en casos específicos.

Tabla Comparativa de Métodos Numéricos:

¿Cómo se Calcula un Cimiento en la Práctica?

El proceso de cálculo de un cimiento en un proyecto real sigue una secuencia lógica:

1. Investigación del Sitio y Ensayos de Suelo: Es el primer y más crítico paso. Se realizan perforaciones, calicatas y ensayos de laboratorio (granulometría, límites de Atterberg, humedad, corte directo, triaxial, consolidación) y de campo (SPT, CPT, veleta) para determinar las propiedades geotécnicas del suelo (tipo de suelo, densidad, cohesión, ángulo de fricción interna, módulo de elasticidad, nivel freático, etc.). Sin esta información, cualquier cálculo es meramente especulativo.
2. Determinación de Cargas Estructurales: El ingeniero estructural calcula todas las cargas que la estructura transmitirá a la cimentación, incluyendo cargas muertas, vivas, de viento, sísmicas, etc. Estas cargas se combinan según las normativas vigentes para obtener las cargas de diseño críticas.
3. Selección del Tipo de Cimentación: Basándose en las cargas, las características del suelo, la topografía, la presencia de estructuras adyacentes y el presupuesto, se decide el tipo de cimentación más adecuado (zapatas aisladas, combinadas, corridas, losa de cimentación, pilotes, micropilotes, etc.).
4. Análisis Geotécnico y Diseño Preliminar: Utilizando los datos del suelo y las cargas, el ingeniero geotécnico o estructural aplica uno o varios de los métodos de cálculo mencionados (empíricos, elásticos o numéricos) para determinar las dimensiones preliminares de la cimentación. Se verifica la capacidad portante del suelo y se estima el asentamiento para asegurar que ambos estén dentro de los límites permisibles por las normativas y los requisitos funcionales de la estructura.
5. Diseño Estructural de la Cimentación: Una vez determinadas las dimensiones geotécnicamente adecuadas, se procede al diseño del elemento estructural de la cimentación (por ejemplo, el refuerzo de acero de una zapata de concreto). Esto implica calcular las tensiones internas en el concreto y el acero debido a las cargas y la presión del suelo, y diseñar el armado para resistir flexión, corte y punzonamiento.
6. Verificación y Optimización: El diseño es un proceso iterativo. Se revisan los cálculos, se ajustan las dimensiones si es necesario y se optimiza el diseño para ser seguro, funcional y económico. Se consideran factores de seguridad para dar cuenta de las incertidumbres en las propiedades del suelo y las cargas.

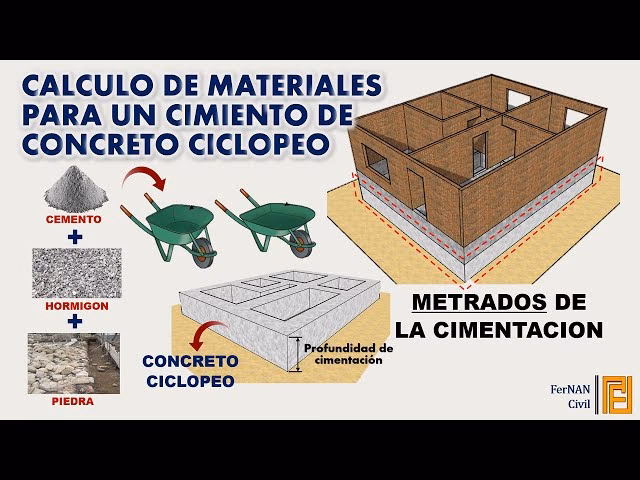

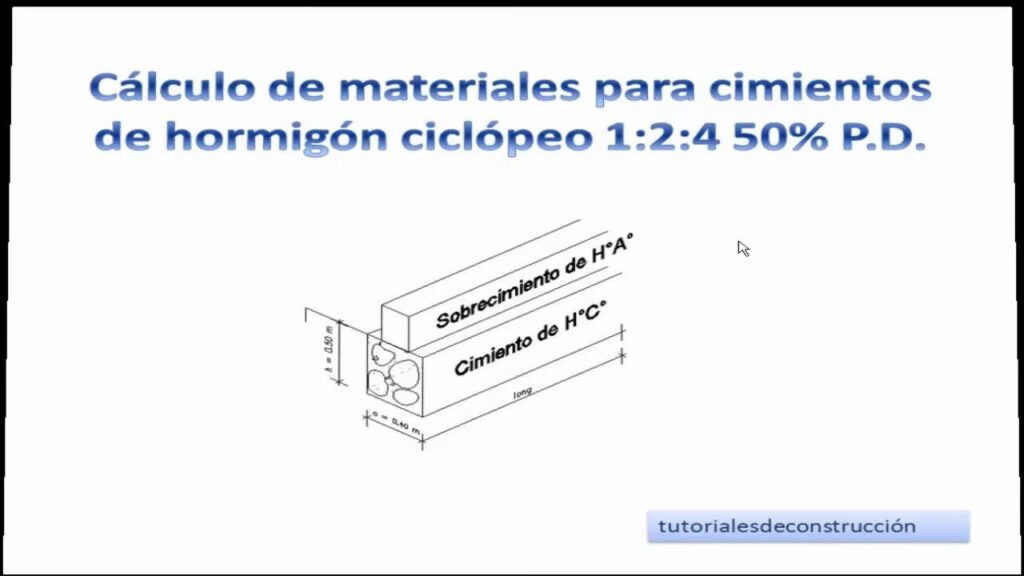

Cálculo de Materiales: ¿Cuánto Cemento Necesito para mis Cimientos?

Una vez que el diseño de la cimentación está definido, es crucial calcular la cantidad de materiales necesarios, siendo el cemento uno de los componentes principales del concreto. El concreto se fabrica a partir de una mezcla de cemento, agregados (arena y grava) y agua, en proporciones específicas para lograr una resistencia y trabajabilidad deseadas.

Para calcular la cantidad de cemento necesaria para cimientos, sigue estos pasos detallados:

1. Determinar el Volumen Total del Concreto Requerido:

   Primero, calcula el volumen de cada elemento de cimentación (zapata, viga de cimentación, dado, etc.) y súmalos para obtener el volumen total de concreto en metros cúbicos (m³). Esto se hace multiplicando las dimensiones (largo x ancho x alto) de cada elemento.

   Ejemplo: Si tienes una zapata de 2.0 m de largo, 1.5 m de ancho y 0.8 m de alto, el volumen es 2.0 m * 1.5 m * 0.8 m = 2.4 m³.
2. Entender la Proporción Cemento-Hormigón (Mezcla de Concreto):

   Las proporciones de la mezcla de concreto se expresan típicamente como una relación de volumen o peso de cemento, arena y grava (por ejemplo, 1:2:3 o 1:3:5). La primera cifra siempre se refiere al cemento, la segunda a la arena y la tercera a la grava. Una proporción de 1:2:3 significa 1 parte de cemento, 2 partes de arena y 3 partes de grava. La suma de estas partes (1+2+3=6) representa el volumen total de materiales sólidos secos en la mezcla.

   La resistencia del concreto (f'c) está directamente relacionada con esta proporción y, crucialmente, con la relación agua/cemento. Para cimentaciones, se suelen usar concretos con resistencias entre 210 kg/cm² (3000 psi) y 280 kg/cm² (4000 psi), lo que corresponde a proporciones como 1:2:3 o 1:1.5:3, respectivamente.

3. Calcular el Volumen de Cemento Puro y Convertirlo a Bolsas/Sacos:

   Una vez que tienes el volumen total de concreto y la proporción de la mezcla, puedes determinar el volumen de cemento puro necesario. Para convertir este volumen a bolsas o sacos, necesitas saber cuántos sacos de cemento equivalen a un metro cúbico de cemento compactado o, más comúnmente, cuántos sacos de cemento se necesitan para producir un metro cúbico de concreto de una mezcla específica.

   En promedio, un saco de cemento de 50 kg tiene un volumen aproximado de 0.0347 m³ (considerando una densidad aparente de 1440 kg/m³ para el cemento suelto). Sin embargo, es más práctico usar el rendimiento: generalmente, se necesitan entre 6 y 8 sacos de cemento de 50 kg para producir 1 metro cúbico de concreto, dependiendo de la resistencia deseada y el tipo de agregados. Para una mezcla de resistencia media (como la 1:2:3 para cimentaciones), 7 sacos/m³ es una buena estimación.

   Ejemplo práctico detallado:

   Si necesitas 4.5 m³ de concreto para tu cimiento y usas una proporción de 1:2:3 (cemento:arena:grava):

   1. Suma de las partes de la proporción: 1 (cemento) + 2 (arena) + 3 (grava) = 6 partes.
   2. Volumen de cemento por parte: Divide el volumen total de concreto por la suma de las partes para obtener el "valor de una parte" en m³: 4.5 m³ / 6 partes = 0.75 m³ por parte.
   3. Volumen total de cemento: Como el cemento es 1 parte, necesitas 1 * 0.75 m³ = 0.75 m³ de cemento puro.
   4. Convertir volumen de cemento a sacos: Si cada metro cúbico de concreto con esta mezcla necesita aproximadamente 7 sacos de cemento (un valor práctico para una mezcla 1:2:3), entonces:

      Cantidad de sacos = Volumen total de concreto (m³) * Sacos de cemento por m³

      Cantidad de sacos = 4.5 m³ * 7 sacos/m³ = 31.5 sacos de cemento.



      Redondea siempre al alza, por lo que necesitarías 32 sacos de cemento.

Consideraciones Adicionales para el Cálculo de Cemento:

• Relación Agua/Cemento: Este es un factor crítico que afecta directamente la resistencia y durabilidad del concreto. Una menor relación agua/cemento (siempre que la mezcla sea trabajable) generalmente resulta en un concreto más fuerte y duradero. Las proporciones de mezcla a menudo implican una cantidad de agua específica por saco de cemento.
• Tipo de Cemento: Existen diferentes tipos de cemento (Portland tipo I, II, III, etc.) con propiedades y usos específicos. Para cimentaciones, el cemento Portland tipo I es el más común, pero en suelos agresivos (con sulfatos, por ejemplo) se pueden requerir cementos especiales.
• Pérdidas y Desperdicios: Siempre es recomendable añadir un porcentaje extra (5% a 10%) al cálculo total para tener en cuenta pérdidas por derrames, sacos rotos o errores de medición. Es mejor que sobre un poco a que falte en medio de la colada.
• Calidad de los Agregados: La calidad de la arena y la grava (limpieza, granulometría, forma de las partículas) afecta la trabajabilidad y la resistencia del concreto. Agregados de mala calidad pueden requerir más cemento o agua para lograr la misma trabajabilidad.
• Método de Mezclado: Ya sea que uses una mezcladora de concreto (trompo) o una planta de concreto, la eficiencia del mezclado influye en el rendimiento y la homogeneidad de la mezcla.
• Normativas Locales: Consulta siempre las normativas de construcción locales, ya que pueden especificar las resistencias mínimas del concreto para cimentaciones o las proporciones de mezcla recomendadas.

Tabla de Rendimiento Aproximado de Cemento por m³ de Concreto (Sacos de 50 kg):

Nota: Estos valores son aproximados y pueden variar ligeramente según la calidad y el tipo de agregados, la humedad de la arena y el grado de compactación. Siempre es recomendable hacer una prueba de mezcla o consultar a un proveedor local.

Preguntas Frecuentes (FAQ)

¿Qué factores influyen en el cálculo de una cimentación?

Los factores clave incluyen las propiedades del suelo (tipo, resistencia, compresibilidad, nivel freático), las cargas de la estructura (muertas, vivas, sísmicas, viento), la profundidad de la cimentación, la presencia de estructuras adyacentes, la sismicidad de la zona y las normativas de construcción locales.

¿Es necesario un ingeniero para calcular cimientos?

Definitivamente sí. El cálculo y diseño de cimentaciones son tareas complejas que requieren conocimientos especializados en mecánica de suelos, ingeniería estructural y normativas. Un cálculo incorrecto puede tener consecuencias catastróficas para la seguridad y la funcionalidad de la estructura. Un ingeniero civil o geotécnico es indispensable para garantizar un diseño seguro y eficiente.

¿Cómo afecta el tipo de suelo al cálculo de la cimentación?

El tipo de suelo es el factor más influyente. Suelos cohesivos (arcillas) se comportan diferente a suelos granulares (arenas, gravas). Las arcillas pueden tener baja capacidad portante, ser susceptibles a cambios de volumen por humedad y presentar asentamientos diferidos (consolidación). Las arenas y gravas suelen tener mayor capacidad portante y asentamientos más inmediatos. Un suelo rocoso es ideal, mientras que un suelo limoso puede ser problemático. La capacidad portante admisible y el tipo de cimentación se derivan directamente de las propiedades del suelo.

¿Qué es el asentamiento y por qué es importante?

El asentamiento es la deformación vertical del suelo bajo la cimentación debido a las cargas aplicadas. Es crucial porque los asentamientos excesivos o, lo que es peor, los asentamientos diferenciales (donde una parte de la estructura asienta más que otra), pueden causar fisuras en la estructura, problemas con acabados, tuberías, y comprometer la integridad y funcionalidad del edificio. Los cálculos de cimentación deben asegurar que los asentamientos totales y diferenciales se mantengan dentro de límites aceptables.

¿Qué es la capacidad portante del suelo?

La capacidad portante del suelo es la máxima presión promedio que el suelo puede soportar sin fallar por corte o sin experimentar un asentamiento excesivo. Se distingue entre la capacidad portante última (la carga máxima que puede soportar antes de la falla) y la capacidad portante admisible (la carga segura, obtenida aplicando un factor de seguridad a la última, que también considera los límites de asentamiento).

En conclusión, el cálculo de cimentaciones es una disciplina multifacética que combina la teoría, la experiencia y el uso de herramientas avanzadas. Desde los principios fundamentales de la elasticidad hasta los complejos modelos numéricos, cada método tiene su lugar y aplicación. La correcta estimación de los materiales, como el cemento, es el paso final que asegura que el diseño se traduzca en una construcción sólida y duradera. Es un campo donde la precisión y el conocimiento experto son la base para construir un futuro seguro.
