Interpretando el Diagrama PERT: Una Guía Completa

En el dinámico mundo de la gestión de proyectos, contar con herramientas que permitan visualizar, planificar y controlar el avance de las tareas es crucial para el éxito. Una de las técnicas más sofisticadas y poderosas en este ámbito es el Diagrama PERT. Si bien su nombre puede sonar complejo, su propósito es claro: proporcionar una visión integral de los requisitos de tiempo y las interdependencias entre las actividades de un proyecto. Desde su origen en la Oficina de Proyectos Especiales de la Armada norteamericana, el Diagrama PERT se ha consolidado como un mecanismo invaluable para gestionar el tiempo y los recursos con eficiencia, especialmente en proyectos de gran escala o con un alto grado de incertidumbre. Pero, ¿cómo se lee y se interpreta este valioso mapa de tareas y plazos? Acompáñanos en este recorrido para descifrar cada uno de sus elementos y aprender a utilizarlo en favor de tus objetivos.

¿Qué es un Diagrama PERT?

El acrónimo PERT proviene de las siglas en inglés Program Evaluation and Review Technique, lo que se traduce como Técnica de Revisión y Evaluación de Programas. Esta metodología fue desarrollada en 1958 por la Oficina de Proyectos Especiales de la Armada norteamericana, en colaboración con Booz, Allen y Hamilton, con el objetivo de gestionar proyectos de defensa complejos, como el programa de misiles Polaris.

El Diagrama PERT es una técnica de planificación de proyectos que se engloba dentro de los diagramas de red. Su representación gráfica es un conjunto de puntos, conocidos como nodos, conectados por flechas. En este grafo, las flechas simbolizan las tareas o actividades que deben realizarse para completar el proyecto, mientras que los nodos, que pueden ser circulares o rectangulares, representan momentos o hitos específicos dentro del proyecto, como el inicio o la finalización de una o varias tareas. Es una herramienta muy sofisticada que se emplea para analizar cada tarea necesaria para completar un proyecto, siendo especialmente útil para proyectos a gran escala. Su diseño permite identificar el tiempo necesario para completar cada tarea, calculando los requisitos con plazos más cortos, más largos y los más probables. Al ofrecer una clara comprensión gráfica de los requisitos de tiempo de un proyecto y las interdependencias entre las tareas, los diagramas PERT facilitan la toma de decisiones informadas sobre la secuencia de tareas, las fechas límite y otros aspectos críticos. Usar este mapa integral de tus tareas y fechas límite facilita que tú y tu equipo puedan completar el proyecto en menos tiempo, con menos desperdicio y confusión, lo que se traduce en mejores resultados para tu equipo y tus clientes.

El Proceso de Diseño de un Diagrama PERT

Para construir un diagrama PERT efectivo, es necesario seguir una serie de pasos sistemáticos que aseguren la precisión y utilidad de la representación. A diferencia de otros diagramas, el PERT requiere un esfuerzo considerable en la recolección y análisis de información detallada sobre cada tarea y sus condicionantes.

1. Dividir el proyecto en actividades o tareas: El primer paso consiste en desglosar el proyecto en grupos de trabajos homogéneos e independientes. Cada una de estas actividades será representada por una flecha en el diagrama.
2. Evaluar la duración de cada tarea: Para cada actividad, se deben estimar tres posibles duraciones, lo que añade una capa de realismo y flexibilidad al modelo:
   • Duración más optimista (O): La menor cantidad de tiempo posible necesaria para completar una tarea, asumiendo que todo sale perfecto.
   • Duración más pesimista (P): La cantidad máxima de tiempo necesaria para completar una tarea, considerando los peores escenarios y posibles demoras.
   • Duración más probable (M): Una estimación informada de cuánto tiempo llevará completar una tarea bajo condiciones normales, sin problemas ni demoras significativas.
3. Calcular la duración esperada de cada actividad: Utilizando las tres estimaciones anteriores, se aplica una fórmula específica (que detallaremos más adelante) para obtener una duración esperada más realista y ponderada.
4. Establecer la secuencia de actividades: Se debe crear una lista de las actividades ordenadas por su relación de precedencia, es decir, qué tareas deben completarse antes de que otras puedan comenzar. Es fundamental numerar los nodos de inicio y fin de cada actividad en orden ascendente conforme se avanza en la ejecución del proyecto. El nodo de la izquierda de una tarea indica su inicio y el de la derecha su final.

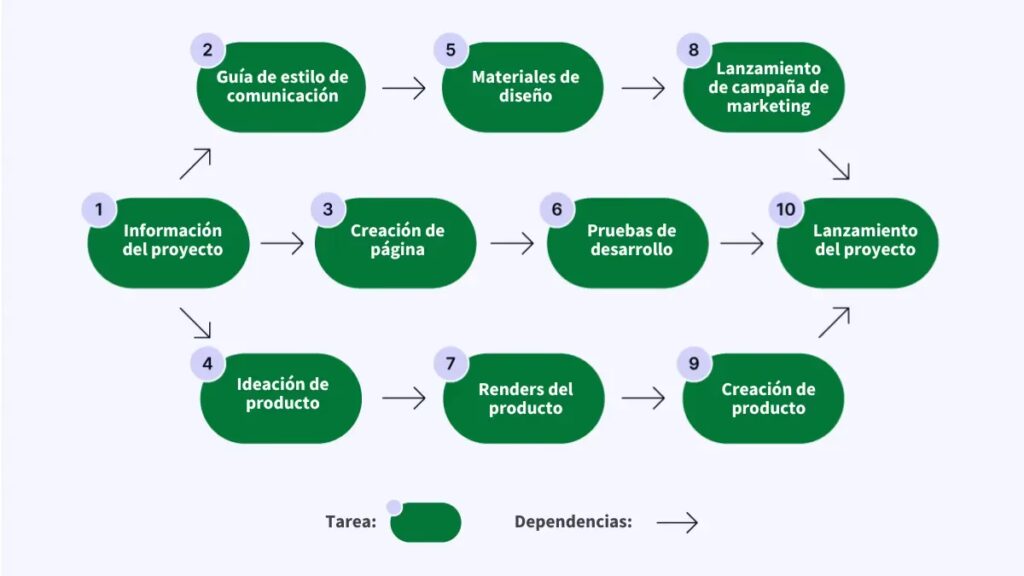

5. Dibujar el diagrama: Una vez que se tienen todas las actividades, sus duraciones esperadas y sus precedencias, se procede a dibujar la red. En los nodos se sitúa su número de orden, y en las barras (flechas) se indica el nombre de las actividades y, a menudo, su duración esperada.
6. Determinar la duración del proyecto y probabilidades: La duración total del proyecto será un dato probabilístico. Además, el método PERT permite determinar la probabilidad de terminar el proyecto en un plazo dado, lo cual es de gran valor para la planificación estratégica.

La Fórmula PERT y Su Aplicación

La capacidad del Diagrama PERT para manejar la incertidumbre en la duración de las tareas es una de sus mayores fortalezas. Para ello, utiliza una fórmula específica que pondera las tres estimaciones de tiempo (optimista, probable y pesimista) para calcular una duración esperada más precisa para cada actividad.

La ecuación básica de cálculo PERT que se emplea para determinar el tiempo esperado (E) es:

E = (O + 4M + P) / 6

Donde:

• O es el cálculo optimista del tiempo.
• M es el cálculo del tiempo más probable.
• P es el cálculo pesimista del tiempo.

Esta fórmula le da un peso mayor a la estimación más probable (multiplicándola por 4), reflejando que es la situación que se espera que ocurra con mayor frecuencia. Una vez que has identificado cada cálculo del tiempo, puedes ingresarlos en la fórmula PERT para calcular la duración de una tarea o de un proyecto con más eficiencia.

Ejemplo práctico:

Imaginemos que estamos planificando una remodelación simple del hogar y necesitamos estimar la duración de la fase de construcción. Hemos consultado a expertos y hemos obtenido las siguientes estimaciones:

• Cálculo optimista del tiempo (O): 160 días (si todo va excepcionalmente bien).
• Cálculo del tiempo más probable (M): 200 días (la estimación más realista bajo condiciones normales).
• Cálculo pesimista del tiempo (P): 365 días (si surgen problemas significativos y demoras).

Aplicando la fórmula PERT:

E = (160 + 4 * 200 + 365) / 6

E = (160 + 800 + 365) / 6

E = 1325 / 6

E ≈ 220.83

Por lo tanto, podemos calcular que la remodelación de tu hogar se completará en aproximadamente 221 días. Este valor es el tiempo esperado que se utilizará en el diagrama PERT para planificar la duración de esta actividad.

Beneficios Clave de Utilizar un Diagrama PERT

La implementación de un Diagrama PERT en la gestión de proyectos ofrece múltiples ventajas que contribuyen al éxito y la eficiencia. Estas son algunas de las razones por las cuales es una herramienta altamente recomendable:

• Requiere una planificación detallada: Al obligar a desglosar el proyecto en tareas y estimar sus duraciones bajo diferentes escenarios, el PERT fomenta una comprensión profunda de cada aspecto del trabajo.
• Proporciona una herramienta para monitorizar el estado del programa: Permite visualizar el progreso y compararlo con el plan original, facilitando la identificación temprana de desviaciones.
• No se basan en una única estimación de duración de las actividades o tareas: Su enfoque probabilístico considera la incertidumbre, lo que resulta en estimaciones más robustas y realistas.
• Te permite aclarar las limitaciones de tiempo para tu equipo: Al tener una visión clara de las interdependencias y la ruta crítica, el equipo comprende mejor las prioridades y los plazos.
• Ofrece una vista detallada de la secuencia en la que deben efectuarse las tareas: La red de actividades muestra claramente qué tareas dependen de otras, lo que es esencial para una ejecución lógica y eficiente.
• Ayuda a gestionar el tiempo y los recursos en todo el equipo con más eficiencia: Al identificar las holguras y los cuellos de botella, se pueden asignar recursos de manera óptima.
• Reduce los residuos y los costos en el desarrollo del proyecto: Una planificación más precisa y una mejor gestión del tiempo minimizan los retrasos y el uso ineficiente de los recursos.
• Identifica las interfaces entre las tareas: Muestra claramente las dependencias, facilitando la comunicación y coordinación entre los equipos o departamentos involucrados.
• Permite realizar estimaciones fiables en cuanto al tiempo de realización del proyecto: Gracias a la ponderación de las estimaciones, la duración total del proyecto es más realista.
• Admite realizar valoraciones sobre el progreso: Facilita el seguimiento y la evaluación del desempeño frente al plan establecido.
• Detecta los problemas y las causas eventuales de los retrasos de forma temprana: Al visualizar el flujo del proyecto, es más fácil anticipar y mitigar posibles obstáculos.

Cómo Interpretar un Diagrama PERT: La Clave del Éxito

La verdadera potencia del Diagrama PERT reside en su interpretación. Más allá de ser un simple dibujo de flechas y nodos, cada elemento contiene información vital para la toma de decisiones. Para interpretar correctamente un diagrama PERT, es fundamental comprender el significado de los valores asociados a cada tarea y nodo.

Dentro de un diagrama PERT, cada tarea (representada por una flecha) suele estar asociada a un nodo de inicio y un nodo de fin. En la representación más común, los nodos o las casillas que representan cada tarea reflejan al menos dos valores cruciales:

• Fecha temprana de inicio (ES - Early Start): Esta es la primera fecha estimada en la que una tarea puede comenzar, considerando que todas sus tareas predecesoras han sido completadas lo más pronto posible. Se calcula avanzando desde el inicio del proyecto, sumando las duraciones esperadas de las tareas.
• Fecha temprana de finalización (EF - Early Finish): Es la fecha más temprana en que una tarea puede terminar, calculada como la fecha temprana de inicio más la duración esperada de la tarea.
• Fecha tardía de inicio (LS - Late Start): Esta es la fecha más tardía en la que una tarea puede comenzar sin retrasar la fecha de finalización mínima del proyecto. Se calcula retrocediendo desde la fecha de finalización del proyecto, restando las duraciones esperadas de las tareas.
• Fecha tardía de finalización (LF - Late Finish): Es la fecha más tardía en que una tarea puede terminar sin retrasar la fecha de finalización mínima del proyecto.

La interpretación clave se centra en la comparación entre las fechas tempranas y tardías, especialmente en lo que respecta a la holgura de la tarea:

• Cuando las fechas tempranas y tardías son iguales (ES = LS y EF = LF): Esto es una señal crucial. Significa que no existe tiempo de diferencia o margen entre el momento más temprano en que la tarea puede empezar y el momento más tardío en que debe empezar para no comprometer la duración total del proyecto. En otras palabras, la tarea no tiene holgura (también conocida como flotación o slack). Las tareas que no tienen holgura forman parte del camino crítico del proyecto. Si alguna de estas tareas se retrasa, el proyecto completo se retrasará. Es fundamental monitorear y gestionar de cerca estas tareas.
• Cuando la fecha tardía es superior a la fecha temprana (ES < LS y EF < LF): Esta es la situación preferible para la flexibilidad. Significa que la tarea puede atrasar su inicio (o su finalización) sin comprometer la duración mínima del proyecto. La diferencia entre la fecha tardía de inicio y la fecha temprana de inicio (LS - ES) o entre la fecha tardía de finalización y la fecha temprana de finalización (LF - EF) se conoce como la holgura de la tarea. Esta holgura indica el margen de tiempo que tenemos para mover la tarea a lo largo del cronograma sin afectar la fecha de finalización del proyecto. Las tareas con holgura ofrecen flexibilidad en la asignación de recursos y en la gestión de imprevistos.

Esta acotación es bastante útil, ya que nos indica el margen que tenemos para mover la tarea a lo largo del cronograma. Es importante adaptar todos los plazos estimados a fechas de ejecución, considerando la disponibilidad de recursos, el calendario, y otras restricciones operativas.

Diagrama PERT vs. Diagrama CPM: ¿Cuál Elegir?

Aunque a menudo se mencionan juntos y comparten similitudes en su representación gráfica, el Diagrama PERT y el Critical Path Method (CPM) son dos metodologías distintas con enfoques ligeramente diferentes. El CPM fue desarrollado en 1957 por la Compañía DuPont junto con la División UNIVAC de la Remington Rand, un año antes que PERT. Ambos pueden ser herramientas eficaces para la planificación de proyectos y pueden aumentar la eficiencia, pero se aplican mejor en diferentes contextos.

En resumen, la principal diferencia es que el diagrama PERT se utiliza cuando debe determinarse el tiempo necesario para finalizar un proyecto, especialmente si es un proyecto nuevo o con mucha incertidumbre. Por otro lado, el CPM se usa con proyectos predecibles que ocurren con frecuencia y donde las duraciones de las tareas son más estables. PERT es un método para planificar y gestionar el tiempo con un enfoque en la incertidumbre, mientras que CPM se emplea para controlar costos y tiempo con un enfoque en la optimización de recursos.

Ventajas y Desventajas del Diagrama PERT

Como cualquier herramienta de gestión, el Diagrama PERT presenta un conjunto de beneficios y limitaciones que deben ser considerados antes de su implementación.

Ventajas del Diagrama PERT:

• Requieren la definición detallada de las tareas a realizar: Fomenta un análisis minucioso del alcance del proyecto.
• Necesitan la descripción pormenorizada de los recursos necesarios para cada tarea: Ayuda a planificar la asignación de recursos de manera eficiente.
• Identifica las interfaces entre las tareas: Permite visualizar las dependencias, crucial para la coordinación de equipos.
• Permite realizar estimaciones fiables en cuanto al tiempo de realización del proyecto: Su enfoque probabilístico ofrece una visión más realista de la duración.
• Admite realizar valoraciones sobre el progreso: Facilita el seguimiento y control del proyecto.
• Detecta los problemas y las causas eventuales de los retrasos de forma temprana: Al visualizar la ruta crítica, se pueden identificar puntos de riesgo.
• Mejora la comunicación: Proporciona un lenguaje común y una representación visual clara para todos los involucrados.
• Permite el análisis de escenarios: Facilita la simulación de diferentes situaciones para evaluar el impacto en el proyecto.

Desventajas del Diagrama PERT:

• El diagrama PERT requiere de concentración, así como de gran trabajo, tiempo y recursos extras: La fase de estimación de duraciones (optimista, probable, pesimista) y la construcción de la red pueden ser laboriosas.
• No posee la flexibilidad para adaptarse a cambios imprevistos con facilidad: Una vez construido, modificar el diagrama ante cambios significativos puede ser complejo y requerir una reconstrucción parcial.
• La experiencia gerencial será clave en su realización. No puede asignarse a la ligera: La calidad de las estimaciones y la correcta definición de las tareas dependen en gran medida de la experiencia del equipo de planificación.
• Ya que se buscan resultados en fechas límites como principal beneficio, no siempre es posible comunicar a través de este mecanismo el posicionamiento financiero de un proyecto: PERT se centra en el tiempo, y aunque el tiempo está relacionado con los costos, no proporciona una visión directa del presupuesto o los gastos.
• Subjetividad en las estimaciones: Las estimaciones optimista, probable y pesimista pueden ser subjetivas y variar según el juicio de los expertos.

Preguntas Frecuentes sobre el Diagrama PERT

A continuación, abordamos algunas de las preguntas más comunes relacionadas con el Diagrama PERT.

¿Cuál es el valor Z en PERT?

El puntaje Z, o valor Z, en PERT indica el número de desviaciones estándar con respecto a la media (la duración esperada) para un nivel de confianza específico. En el contexto de PERT, una vez que se ha calculado la duración esperada de un proyecto (o una tarea) y su varianza (o desviación estándar), el valor Z se utiliza para determinar la probabilidad de que el proyecto se complete en una fecha determinada (o antes de ella). Utilizando el puntaje Z y la desviación estándar del proyecto, PERT calcula el rango de fechas probabilísticas de finalización del proyecto. Un valor Z positivo indica que la fecha objetivo está por encima de la media esperada, mientras que un valor Z negativo indica que la fecha objetivo está por debajo de la media. Permite a los gestores de proyectos expresar la confianza que tienen en cumplir un plazo específico.

¿Cuál es la diferencia entre la holgura total y la holgura libre?

Aunque la información proporcionada no detalla esto, es una pregunta común en la gestión de proyectos con diagramas de red. La holgura total es la cantidad máxima de tiempo que una actividad puede retrasarse sin retrasar la fecha de finalización del proyecto. La holgura libre es la cantidad de tiempo que una actividad puede retrasarse sin retrasar la fecha de inicio más temprana de cualquier actividad sucesora inmediata.

¿Puede un diagrama PERT cambiar durante la ejecución del proyecto?

Sí, aunque los diagramas PERT requieren un esfuerzo inicial significativo, son herramientas dinámicas. A medida que el proyecto avanza, nueva información, cambios en las condiciones o imprevistos pueden requerir la actualización del diagrama. Esto implica recalcular duraciones, ajustar precedencias o incluso añadir/eliminar tareas. La clave es mantener el diagrama como un documento vivo que refleje el estado actual y las proyecciones del proyecto.

Conclusión

En conclusión, el Diagrama PERT es un método para la planificación de proyectos sofisticado y, en ocasiones, más complejo que otros tipos de diagramas debido a su naturaleza probabilística y su enfoque en la incertidumbre. Es una herramienta excepcionalmente valiosa para proyectos donde el tiempo es un factor crítico y las duraciones de las tareas no pueden estimarse con total certeza. Tiene algunas similitudes con el Diagrama CPM, pero se centra más en la relación entre las tareas y la variabilidad de los tiempos de implementación, proporcionando una visión más realista de las posibles fechas de finalización. Dominar su interpretación, especialmente la comprensión de la holgura y el camino crítico, es fundamental para cualquier gestor de proyectos que busque optimizar la planificación, minimizar riesgos y asegurar la entrega exitosa de sus iniciativas dentro de los plazos establecidos. Al invertir tiempo en comprender y aplicar el Diagrama PERT, se obtiene una ventaja significativa en la gestión eficiente de cualquier proyecto.
