El Armado de Vigas: El Esqueleto de la Resistencia

Al observar cualquier edificio, puente o estructura moderna, es probable que encuentres vigas de hormigón. Estos elementos son esenciales en la construcción, pero ¿qué son exactamente y por qué son tan importantes? Si bien las vigas de hormigón son los héroes silenciosos que soportan cargas y distribuyen el peso, su verdadera fortaleza reside en un proceso crucial: el armado de vigas. Este paso fundamental transforma un simple bloque de hormigón en un componente estructural de inmensa resistencia y durabilidad, capaz de desafiar la gravedad y las fuerzas de la naturaleza. Sumérgete con nosotros en el fascinante mundo de cómo se construye la resistencia.

Las vigas de hormigón son elementos estructurales largos y rectangulares, hechos principalmente de hormigón, que se utilizan para soportar cargas en edificaciones y estructuras. Funcionan soportando cargas principalmente a través de la resistencia a la flexión. Sin embargo, el hormigón, aunque excepcionalmente fuerte a la compresión (cuando se aprieta), es notablemente débil a la tracción (cuando se estira). Aquí es donde entra en juego el armado: el proceso de incorporar barras de acero dentro del hormigón para compensar esta debilidad y dotar a la viga de una resistencia integral.

¿Qué es Realmente el Armado de Vigas?

El armado de vigas, también conocido como refuerzo de hormigón, es la técnica mediante la cual se colocan barras de acero corrugado (conocidas como 'armadura' o 'ferralla') dentro del encofrado de una viga antes de verter el hormigón. El objetivo principal es dotar a la viga de la capacidad de resistir las fuerzas de tracción y corte que el hormigón por sí solo no podría soportar. Cuando el hormigón se endurece, las barras de acero quedan embebidas, creando un material compuesto conocido como hormigón armado, que combina la resistencia a la compresión del hormigón con la resistencia a la tracción del acero.

Para qué sirven las vigas de hormigón, y por extensión, su armado, es fundamental para distribuir el peso de la estructura a los pilares y cimientos, proporcionando estabilidad y soporte. Son fundamentales en la construcción de edificios, puentes y otras estructuras. El acero en el interior actúa como un esqueleto, absorbiendo las tensiones de estiramiento y cortante, mientras que el hormigón protege el acero de la corrosión y contribuye a la resistencia a la compresión.

El Principio de Operación: La Sinergia entre Acero y Hormigón

Las vigas de hormigón funcionan absorbiendo las cargas que se aplican sobre ellas y distribuyéndolas a lo largo de su longitud. Esto se logra mediante su diseño, que permite que la viga resista la flexión, la compresión y la tensión. Pero la magia ocurre en la interacción íntima entre el hormigón y el acero. Cuando una viga se flexiona bajo carga, la parte superior se comprime y la parte inferior se estira. El hormigón maneja la compresión de manera excelente, pero la tracción en la parte inferior sería su punto débil si no fuera por las barras de acero. Estas barras, estratégicamente colocadas, absorben esas fuerzas de tracción, evitando que la viga falle.

Además de las fuerzas de flexión, las vigas también están sujetas a fuerzas de corte, que tienden a 'rebanar' la viga. Aquí es donde entran en juego los estribos, que son barras de acero dobladas en forma de U o rectangular que envuelven las barras longitudinales. Los estribos son cruciales para resistir estas fuerzas de corte, manteniendo la integridad estructural de la viga.

Materiales Clave en el Armado: El Corazón de Acero

El material por excelencia para el armado es el acero corrugado. Su superficie rugosa, con nervaduras o 'corrugas', asegura una excelente adherencia con el hormigón, permitiendo que ambos materiales trabajen juntos como una unidad. Existen diferentes grados de acero, cada uno con propiedades específicas de resistencia y ductilidad, elegidos por los ingenieros según los requisitos estructurales del proyecto.

• Barras Longitudinales: Son las barras principales que recorren la longitud de la viga. Se colocan en las zonas donde se esperan las mayores fuerzas de tracción y, en algunos casos, también de compresión. Su diámetro y cantidad se determinan mediante cálculos estructurales precisos.
• Estribos: También conocidos como 'flejes' o 'armazones', son barras de menor diámetro dobladas que envuelven las barras longitudinales. Su función principal es resistir las fuerzas cortantes y evitar el pandeo de las barras longitudinales bajo compresión. La separación entre estribos es un factor crítico en el diseño.
• Barras de Piel o Montaje: En vigas de gran altura, pueden colocarse barras adicionales en los laterales para controlar la fisuración por retracción del hormigón y para servir de soporte para el posicionamiento de los estribos.

El Proceso Detallado del Armado de Vigas

La instalación de vigas de hormigón implica varios pasos, y el armado es uno de los más críticos:

1. Diseño y Cálculo: Antes de cualquier trabajo físico, ingenieros especializados definen el tamaño, la forma y, lo más importante, la cantidad, diámetro y disposición de las barras de acero basándose en las cargas que soportará la viga. Este es un paso de ingeniería pura, donde se utilizan complejos cálculos estructurales para garantizar la seguridad y eficiencia.
2. Corte y Doblado de Barras: Las barras de acero se cortan a la longitud requerida y se doblan en las formas específicas (por ejemplo, para estribos o ganchos) según los planos de ingeniería. Este trabajo puede realizarse en taller o en obra, utilizando maquinaria especializada.
3. Encofrado: Se crea un molde temporal (encofrado) en el que se verterá el hormigón. Este debe ser lo suficientemente resistente para contener el hormigón fresco y preciso en sus dimensiones.
4. Posicionamiento y Amarre (Armado): Aquí es donde el armado propiamente dicho toma lugar. Las barras de acero se colocan meticulosamente dentro del encofrado, siguiendo las especificaciones del diseño. Se utilizan alambres de amarre (generalmente alambre recocido) para unir las barras longitudinales con los estribos y asegurar que la armadura mantenga su posición durante el vertido del hormigón. Es vital que las barras no se muevan.
5. Separadores y Recubrimiento: Se colocan pequeños bloques de hormigón o plástico llamados 'separadores' o 'calzos' entre la armadura y el encofrado. Esto garantiza que el acero tenga el 'recubrimiento' adecuado de hormigón a su alrededor, lo cual es crucial para protegerlo de la corrosión y para su resistencia al fuego. Un recubrimiento insuficiente puede comprometer severamente la vida útil de la estructura.
6. Inspección: Antes de verter el hormigón, un inspector o ingeniero debe verificar que el armado se haya realizado correctamente, que las barras estén en la posición y con el espaciado adecuados, y que el recubrimiento sea el correcto. Este es un punto de control vital.
7. Vertido del Hormigón: Una vez que el armado ha sido aprobado, se llena el encofrado con hormigón fresco, asegurándose de que vibre adecuadamente para eliminar burbujas de aire y garantizar que el hormigón envuelva completamente todas las barras de acero.
8. Curado del Hormigón: Se permite que el hormigón cure, un proceso que puede durar semanas y que es esencial para que adquiera la resistencia necesaria.
9. Desencofrado: Una vez que el hormigón ha adquirido suficiente resistencia, se retira el encofrado.

Tipos de Vigas de Hormigón y su Influencia en el Armado

Existen varios tipos de vigas de hormigón, cada uno diseñado para diferentes necesidades y aplicaciones, y su tipología influye directamente en la configuración de su armado:

• Vigas Simples: Se apoyan en dos puntos y tienen una curvatura que provoca tracción en la parte inferior. Su armado principal se concentra en la parte inferior para resistir esta tracción. Utilizadas en construcciones residenciales y comerciales.
• Vigas Continuas: Se apoyan en tres o más puntos. La flexión en estas vigas es más compleja, generando tracción tanto en la parte inferior (entre apoyos) como en la parte superior (sobre los apoyos). Por lo tanto, requieren armado tanto en la parte superior como en la inferior para manejar estas inversiones de tensión. Empleadas en grandes estructuras como puentes.

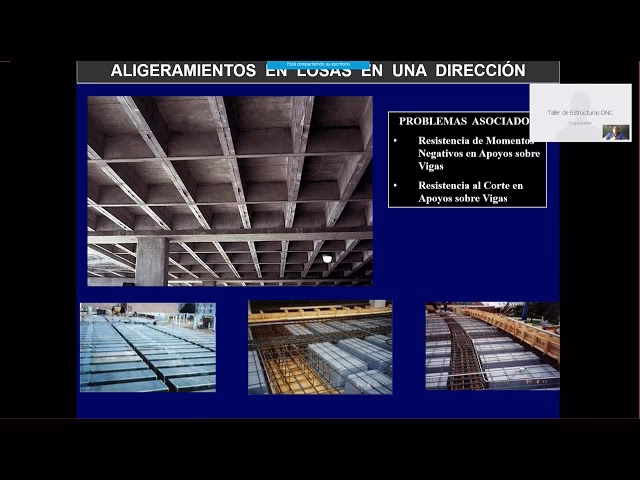

• Vigas T y L: Son vigas que se integran con la losa superior, formando una sección transversal en forma de 'T' o 'L'. La losa actúa como parte de la viga en compresión, aumentando su eficiencia. Su armado es más complejo, requiriendo barras adicionales en la unión de la losa con la viga y estribos especiales para asegurar el comportamiento monolítico. Diseñadas para soportar cargas adicionales en ciertos puntos.
• Vigas Voladizas: Son aquellas que se proyectan hacia el exterior sin apoyo en un extremo. La tracción principal se produce en la parte superior cerca del apoyo, por lo que su armado principal se concentra en esa zona superior.

Errores Comunes en el Armado y sus Consecuencias

El armado de vigas es una tarea que requiere precisión y apego a los planos. Errores en esta etapa pueden tener consecuencias catastróficas para la estabilidad y durabilidad de una estructura. Algunos errores comunes incluyen:

• Espaciamiento Incorrecto de Barras: Si las barras están demasiado juntas, el hormigón no podrá fluir entre ellas y envolverlas completamente. Si están demasiado separadas, la viga no tendrá la resistencia adecuada.
• Recubrimiento Insuficiente: Un recubrimiento menor al especificado expone el acero a la corrosión por humedad y aire, reduciendo drásticamente la vida útil de la viga y la estructura. También disminuye la resistencia al fuego.
• Diámetro o Tipo de Acero Erróneo: Utilizar barras de menor diámetro o un tipo de acero con menor resistencia que el especificado comprometerá la capacidad de carga de la viga.
• Amarres Inadecuados: Si las barras no están bien amarradas, pueden desplazarse durante el vertido del hormigón, alterando su posición y funcionalidad.
• Limpieza Insuficiente del Acero: La presencia de óxido suelto, grasa, lodo o cualquier otro contaminante en las barras reduce la adherencia entre el acero y el hormigón, afectando el comportamiento compuesto.

Tabla Comparativa: Elementos de Armado y su Función

Preguntas Frecuentes sobre el Armado de Vigas

¿Qué sucede si una viga de hormigón no tiene suficiente armado?

Si una viga de hormigón no tiene suficiente armado, será extremadamente vulnerable a las fuerzas de tracción y corte. Esto puede llevar a fisuras excesivas, deformaciones inaceptables y, en el peor de los casos, a un colapso estructural repentino y frágil. La falta de armado es una de las principales causas de fallas en estructuras de hormigón.

¿Es el hormigón armado lo mismo que el hormigón pretensado o postensado?

No, aunque todos utilizan hormigón y acero, son diferentes. El hormigón armado convencional (del que hablamos) se refuerza con barras de acero pasivas. El hormigón pretensado y postensado implican la aplicación de fuerzas de compresión preestablecidas al hormigón mediante tendones de acero de alta resistencia que son tensados antes (pretensado) o después (postensado) de que el hormigón cure. Esto mejora su rendimiento en servicio y permite luces más grandes con secciones más esbeltas.

¿Cómo se inspecciona el armado antes del vertido del hormigón?

La inspección del armado es crucial. Se verifica el diámetro y tipo de las barras, su cantidad, el espaciamiento entre ellas, el correcto doblado de los estribos, la limpieza del acero y, muy importante, el recubrimiento de hormigón que tendrán las barras (mediante el uso de separadores). Se comparan las especificaciones de los planos con lo que está físicamente instalado en el encofrado.

¿Cuál es el recubrimiento mínimo de hormigón para el acero?

El recubrimiento mínimo varía según el tipo de elemento estructural, las condiciones ambientales (exposición a la humedad, sales, etc.) y la normativa local (como la EHE-08 en España). Generalmente, oscila entre 20 mm y 75 mm. Este recubrimiento protege el acero de la corrosión y contribuye a la resistencia al fuego de la viga.

¿Por qué se utilizan barras de acero corrugado y no lisas para el armado?

Las barras corrugadas tienen protuberancias en su superficie que aumentan enormemente la adherencia con el hormigón. Esto es crucial para que la transferencia de esfuerzos entre el hormigón y el acero sea efectiva. Las barras lisas no proporcionarían una unión mecánica suficiente, lo que podría llevar al deslizamiento del acero dentro del hormigón y a la falla de la viga.

Usos y Ventajas del Hormigón Armado en Vigas

Las vigas de hormigón armado son valoradas por varias razones, muchas de las cuales derivan directamente de la presencia del armado:

• Durabilidad: Resistentes a la corrosión (gracias al recubrimiento de hormigón), fuego (el hormigón protege el acero del calor directo) y condiciones climáticas adversas.
• Capacidad de Carga: Aptas para soportar grandes pesos y cargas dinámicas, gracias a la combinación de la resistencia a la compresión del hormigón y la resistencia a la tracción del acero.
• Versatilidad: Adaptables a diferentes formas y tamaños, lo que permite su uso en una amplia gama de diseños arquitectónicos y estructurales.
• Mantenimiento Bajo: Requieren poco mantenimiento una vez instaladas, debido a la protección que el hormigón ofrece al acero.
• Economía: En muchos contextos, el hormigón armado es una solución económica y eficiente para la construcción de estructuras duraderas.
• Resistencia Sísmica: Con un diseño y armado adecuados, las estructuras de hormigón armado pueden ser muy resistentes a los terremotos, disipando energía a través de la deformación dúctil del acero.

En definitiva, las vigas de hormigón son mucho más que simples bloques de construcción; son los pilares que sostienen y dan forma al mundo construido a nuestro alrededor. Pero su verdadera fuerza reside en el meticuloso proceso de armado, donde el acero y el hormigón se unen en una simbiosis perfecta. La próxima vez que pases por un edificio o un puente, recuerda la función crucial de estas estructuras silenciosas pero poderosas, y la ingeniería precisa que hay detrás de cada barra de acero y cada metro cúbico de hormigón.
