Estribos en Vigas: Guía Completa de Cálculo

En el fascinante mundo de la ingeniería estructural, cada componente juega un papel crucial en la estabilidad y durabilidad de una construcción. Las vigas, elementos horizontales que soportan cargas, son fundamentales, y dentro de ellas, una pieza a menudo subestimada pero vital son los estribos. Estas pequeñas barras de acero, que abrazan la armadura principal, son los héroes silenciosos que combaten las fuerzas de corte, protegiendo la viga de fallas repentinas y catastróficas. Comprender cómo calcular su tamaño, separación y cantidad es indispensable para cualquier profesional o entusiasta de la construcción.

A diferencia de las fuerzas de flexión que causan la deformación y el agrietamiento visible, las fuerzas de corte pueden provocar una falla brusca y sin previo aviso, haciendo que la viga se parta diagonalmente. Es aquí donde los estribos, también conocidos como refuerzo transversal, entran en acción, actuando como un "corsé" que mantiene unida la sección de concreto y permite que la viga se comporte de manera dúctil, mostrando signos de advertencia antes de un colapso.

¿Qué son los Estribos y por qué son Esenciales?

Los estribos son barras de acero que se colocan perpendicularmente a la armadura longitudinal de una viga. Su función principal es resistir las fuerzas de corte (también llamadas cizallamiento), que son especialmente intensas cerca de los apoyos de la viga. Imagina una viga como un puente: el peso sobre el puente genera fuerzas que intentan "cortar" la viga verticalmente o diagonalmente en sus extremos. Los estribos son el refuerzo que se opone a esta tendencia.

Además de su rol en la resistencia al corte, los estribos cumplen otras funciones importantes:

• Confinamiento del Concreto: Ayudan a confinar el concreto dentro de la sección, aumentando su resistencia a la compresión y su ductilidad, especialmente en zonas críticas como nudos o bajo cargas sísmicas.
• Prevención del Pandeo de las Barras Longitudinales: Al mantener las barras longitudinales en su lugar, evitan que estas pandeen hacia afuera bajo compresión.
• Soporte para el Montaje: Sirven como soporte para la colocación y el espaciado correcto de las barras de refuerzo longitudinales durante la construcción.

Sin estribos adecuados, una viga podría fallar de manera frágil y sin previo aviso, lo que representa un riesgo inaceptable en cualquier estructura.

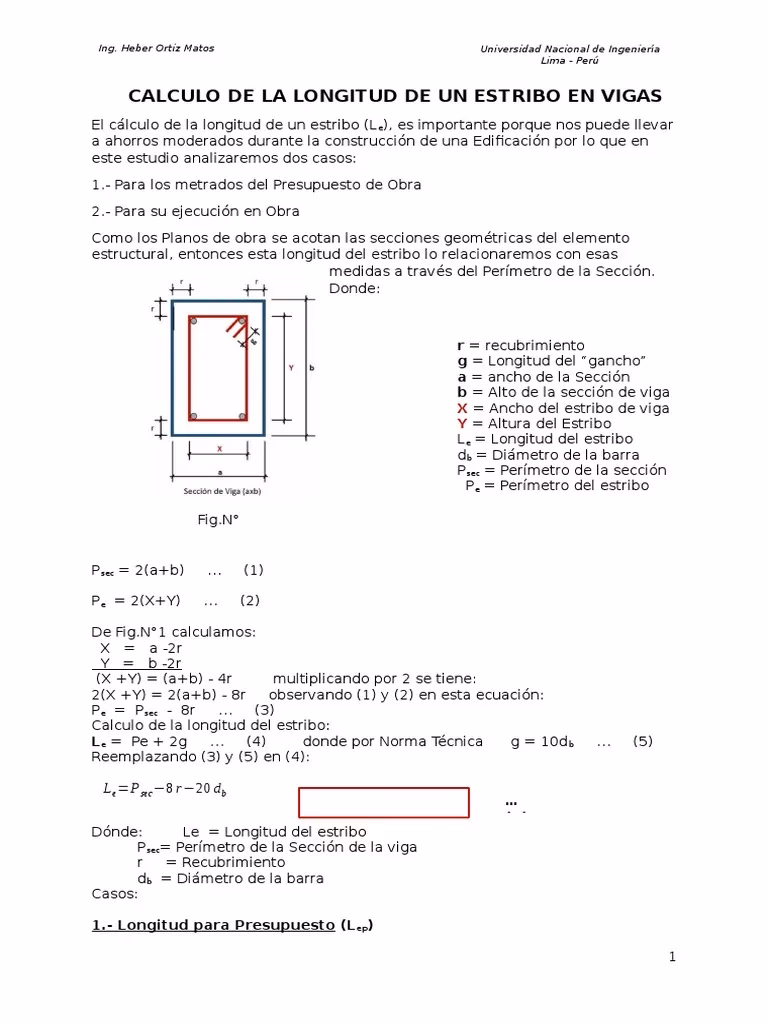

Cálculo de la Longitud o "Tamaño" del Estribo

Calcular la longitud correcta de un estribo es el primer paso para asegurar su funcionalidad. Esta longitud depende de las dimensiones de la sección de la viga, el recubrimiento de concreto y la longitud de los ganchos de anclaje.

La fórmula general para calcular la longitud de un estribo es:

Longitud del Estribo = Perímetro Interior del Estribo + 2 * Longitud del Gancho

O, como se presenta a menudo en términos más detallados:

Longitud del Estribo (L) = P + 2R + 2Lg

Donde:

• P: Es el perímetro de la sección transversal interna del estribo. Este se calcula restando dos veces el recubrimiento de las dimensiones de la sección de concreto de la viga y considerando los lados del estribo. Por ejemplo, para un estribo rectangular que envuelve una sección de viga de ancho 'b' y altura 'h', el perímetro interior sería aproximadamente 2 * (b - 2R) + 2 * (h - 2R), ajustando por las esquinas y los dobleces. Es crucial considerar el eje del estribo.
• R: Representa el recubrimiento de concreto. Es la distancia mínima entre la superficie exterior de la barra de refuerzo y la superficie exterior del concreto. Su propósito es proteger el acero de la corrosión y proporcionar resistencia al fuego. El valor de 'R' varía según el tipo de estructura, las condiciones ambientales y las normativas locales (por ejemplo, 2.5 cm, 3 cm, o más).
• Lg: Es la longitud del gancho de anclaje. Los ganchos son las extensiones dobladas en los extremos del estribo que aseguran que este no se deslice del concreto bajo carga. La longitud de estos ganchos suele ser un múltiplo del diámetro de la varilla del estribo, comúnmente 10 veces el diámetro (10ø) de la varilla del estribo, o un mínimo absoluto establecido por el código (ej. 7.5 cm). Es importante que estos ganchos estén bien embebidos en el concreto para garantizar una buena transferencia de fuerza.

Ejemplo Práctico de Cálculo de Longitud:

Consideremos una viga de 30 cm de ancho (b) por 50 cm de alto (h). Utilizaremos un recubrimiento (R) de 3 cm y un estribo de varilla de 8 mm (0.8 cm) de diámetro.

1. Dimensiones internas del estribo:
   • Ancho interior = b - 2R = 30 cm - 2 * 3 cm = 30 - 6 = 24 cm
   • Alto interior = h - 2R = 50 cm - 2 * 3 cm = 50 - 6 = 44 cm
2. Perímetro interior del estribo (P):
   Para un estribo rectangular, el perímetro se calcula sumando la longitud de sus cuatro lados: 2 * (Ancho interior) + 2 * (Alto interior).
   P = 2 * 24 cm + 2 * 44 cm = 48 cm + 88 cm = 136 cm
3. Longitud del gancho (Lg):
   Lg = 10 * Diámetro de la varilla = 10 * 0.8 cm = 8 cm
4. Longitud total del estribo (L):
   L = P + 2 * Lg = 136 cm + 2 * 8 cm = 136 cm + 16 cm = 152 cm

Por lo tanto, cada estribo de esta viga necesitaría una longitud de varilla de 152 cm antes de ser doblado.

La Fórmula para los Estribos de Corte: Entendiendo su Contribución

La capacidad de una viga para resistir fuerzas de corte depende tanto del concreto como de la armadura de corte (estribos). Los códigos de construcción internacionales (como ACI o Eurocódigo) suelen recomendar la superposición de la resistencia al corte del concreto (Vc) en ausencia de refuerzo, más la capacidad adicional proporcionada por el refuerzo de corte (Vs). La resistencia nominal total al corte de la viga (Vn) es entonces la suma de Vc y Vs.

El concepto fundamental para entender la contribución de los estribos al corte se basa en la analogía del entramado o "truss analogy". Esta teoría simplifica la viga bajo corte como un entramado donde las barras longitudinales son las cuerdas, el concreto comprimido forma los puntales diagonales, y los estribos actúan como los montantes verticales o inclinados que resisten la tensión diagonal.

La contribución de los estribos a la resistencia al corte (Vs) se calcula generalmente con la siguiente fórmula:

Vs = (Av * fyv * d) / s

Donde:

• Av: Es el área transversal total de las ramas de estribo dentro del espaciado (s). Para un estribo simple de dos ramas (forma de 'U' o cerrado), Av sería 2 veces el área de la sección transversal de una sola varilla del estribo (ej. para un estribo de 8 mm, Av = 2 * (π * (0.8 cm)^2 / 4)). Si el estribo tiene más ramas (ej. estribos de 4 patas), Av será el número de patas multiplicado por el área de una varilla.
• fyv: Es la resistencia a la fluencia del acero del estribo. Este valor es la tensión a la cual el acero comienza a deformarse plásticamente (ej. 4200 kg/cm² o 420 MPa para acero de alta resistencia).
• d: Es la profundidad efectiva de la viga. Se mide desde la fibra superior de la sección de concreto hasta el centroide de la armadura longitudinal de tensión. Es un parámetro crucial en la resistencia a flexión y corte.
• s: Es el espaciado de los estribos, es decir, la distancia centro a centro entre estribos adyacentes. Este es el valor que buscamos determinar para distribuir los estribos a lo largo de la viga.

Es importante destacar que la determinación de la resistencia al corte no es trivial y requiere considerar la resistencia del concreto (Vc), que también tiene sus propias fórmulas basadas en la resistencia a compresión del concreto (f'c) y las dimensiones de la viga. Los códigos de construcción proporcionan las fórmulas y coeficientes de reducción de resistencia adecuados para calcular Vc y para asegurar que la resistencia nominal (Vn) sea mayor que la resistencia requerida por las cargas últimas (Vu).

Consideraciones Clave sobre la Contribución al Corte:

• La resistencia al corte del concreto (Vc) disminuye si hay fisuras por flexión.
• Los estribos deben activarse antes de que ocurra una falla frágil del concreto.
• La densidad de los estribos (es decir, un espaciado 's' más pequeño) aumenta la contribución de los estribos (Vs), lo que es necesario en zonas de alto corte.

¿Cómo Calcular la Separación de Estribos?

El cálculo del espaciado de los estribos es uno de los aspectos más críticos en el diseño de una viga, ya que un espaciado incorrecto puede llevar a una falla por corte. La separación de los estribos no es constante a lo largo de toda la viga; típicamente, es más densa (menor espaciado) en las zonas donde las fuerzas de corte son máximas (generalmente cerca de los apoyos) y puede ser más holgada (mayor espaciado) en las zonas de menor corte (cerca del centro del claro de la viga).

El proceso para determinar el espaciado 's' implica los siguientes pasos:

1. Calcular la Fuerza de Corte Última (Vu): Se determina a partir de las cargas de diseño mayoradas y el análisis estructural de la viga. Este es el corte que la viga debe ser capaz de resistir.
2. Determinar la Contribución del Concreto al Corte (Vc): Se calcula usando las fórmulas del código de construcción relevante, que dependen de la resistencia del concreto (f'c), el ancho de la viga (bw) y la profundidad efectiva (d).
3. Calcular la Contribución Requerida de los Estribos (Vs_requerido): Si la fuerza de corte última (Vu) excede la capacidad de corte del concreto (Vc) (ajustada por un factor de reducción de resistencia), entonces se requiere refuerzo de corte. La contribución necesaria de los estribos es:Vs_requerido = (Vu / φ) - Vc
   Donde φ es un factor de reducción de resistencia al corte (típicamente 0.75 para corte en concreto armado).
4. Calcular el Espaciado 's' Requerido: Una vez que se tiene Vs_requerido, se puede despejar 's' de la fórmula de la contribución de los estribos:s = (Av * fyv * d) / Vs_requerido
5. Verificar los Límites del Código para el Espaciado: Los códigos de construcción establecen límites máximos y mínimos para el espaciado de los estribos para asegurar un comportamiento adecuado y el confinamiento del concreto. Estos límites son fundamentales y deben respetarse, incluso si el cálculo teórico permite un espaciado mayor.
   • Espaciado Máximo (s_max): Generalmente, el espaciado máximo está limitado por el menor de los siguientes valores: d/2 (la mitad de la profundidad efectiva) o un valor absoluto (ej. 60 cm para vigas, 45 cm o 30 cm en ciertas condiciones). Si Vs_requerido es muy alto (indicando una necesidad crítica de estribos), este límite puede reducirse aún más (ej. a d/4). El objetivo es asegurar que cada posible grieta diagonal sea interceptada por al menos un estribo.
   • Espaciado Mínimo (s_min): Aunque la fórmula teórica no arroja un espaciado mínimo, la práctica y los códigos imponen uno para permitir el paso del concreto durante el vaciado y para evitar una congestión excesiva de acero. Típicamente, no debe ser menor a dos veces el diámetro de la barra longitudinal de mayor diámetro o a un valor absoluto (ej. 10 cm).

Variación del Espaciado a lo Largo de la Viga:

Como las fuerzas de corte suelen ser máximas en los apoyos y disminuyen hacia el centro del claro, el espaciado de los estribos se ajusta en consecuencia. Es común dividir la viga en zonas:

• Zonas de Alto Corte (cerca de apoyos): Aquí se utilizará el espaciado 's' más pequeño calculado, o el espaciado máximo reducido si el corte es muy alto.
• Zonas de Bajo Corte (centro del claro): Si la fuerza de corte es muy baja (ej. menor a la mitad de la capacidad del concreto), el código puede permitir un espaciado máximo más amplio, o incluso no requerir estribos si la viga es muy poco solicitada a corte y cumple ciertas dimensiones mínimas. Sin embargo, por razones constructivas y de confinamiento, a menudo se colocan estribos a un espaciado máximo en toda la viga.

La ingeniería estructural moderna utiliza software para realizar estos cálculos de forma iterativa y generar diagramas de espaciado, pero entender los principios básicos es vital.

Cálculo de la Cantidad de Estribos en una Viga

Una vez que se ha determinado el espaciado de los estribos para las diferentes zonas de la viga, calcular la cantidad total es un proceso relativamente sencillo.

1. Dividir la Viga en Zonas de Espaciado: Basándose en el diagrama de fuerzas de corte y los cálculos de espaciado, se define la longitud de cada zona donde se mantendrá un espaciado constante. Por ejemplo, una viga de 6 metros podría tener:
   • Zona 1 (0 a 1.5 m desde el apoyo izquierdo): Espaciado de 10 cm.
   • Zona 2 (1.5 m a 4.5 m): Espaciado de 20 cm.
   • Zona 3 (4.5 m a 6 m desde el apoyo izquierdo): Espaciado de 10 cm.
2. Calcular la Cantidad por Zona: Para cada zona, la cantidad de estribos se calcula como:Cantidad de Estribos por Zona = (Longitud de la Zona / Espaciado en esa Zona) + 1
   El "+1" se añade porque siempre hay un estribo al principio de la zona (o del apoyo).
3. Sumar las Cantidades de Todas las Zonas: La cantidad total de estribos para la viga será la suma de los estribos calculados para cada zona.

Ejemplo de Cálculo de Cantidad:

Retomando el ejemplo de la viga de 6 metros con las zonas de espaciado:

• Zona 1 (1.5 m = 150 cm) con espaciado de 10 cm:
  Cantidad = (150 cm / 10 cm) + 1 = 15 + 1 = 16 estribos
• Zona 2 (3 m = 300 cm) con espaciado de 20 cm:
  Cantidad = (300 cm / 20 cm) + 1 = 15 + 1 = 16 estribos
• Zona 3 (1.5 m = 150 cm) con espaciado de 10 cm:
  Cantidad = (150 cm / 10 cm) + 1 = 15 + 1 = 16 estribos

Cantidad total de estribos = 16 + 16 + 16 = 48 estribos.

Es importante notar que en las transiciones entre zonas, el último estribo de una zona coincide con el primero de la siguiente, por lo que la fórmula "+1" en cada zona ya lo contabiliza correctamente sin duplicar.

Tabla Comparativa de Factores Clave en el Diseño de Estribos

Preguntas Frecuentes sobre Estribos

¿Por qué los estribos son más densos en los extremos de una viga?

Las fuerzas de corte en una viga simplemente apoyada son máximas en los apoyos y disminuyen hacia el centro del claro. Para resistir estas fuerzas de corte más altas, se requiere una mayor cantidad de acero de refuerzo transversal por unidad de longitud, lo que se logra con un espaciado más pequeño (es decir, estribos más densos).

¿Qué sucede si una viga no tiene estribos o tiene una cantidad insuficiente?

Una viga sin estribos o con un refuerzo de corte insuficiente es susceptible a una falla por corte, que es típicamente frágil y ocurre de forma repentina, sin previo aviso (a diferencia de las fallas por flexión que suelen ser dúctiles y muestran grandes deformaciones antes del colapso). Esto puede llevar a un colapso estructural inesperado y peligroso.

¿Puedo usar cualquier diámetro de varilla para estribos?

No. El diámetro de la varilla del estribo se selecciona en función de la fuerza de corte requerida y los límites de los códigos. Comúnmente se usan diámetros pequeños (ej. 6 mm, 8 mm, 10 mm), pero en vigas muy grandes o con cargas excepcionalmente altas, pueden requerirse diámetros mayores. La selección final debe ser parte del diseño estructural.

¿Cuál es el propósito del recubrimiento de concreto en los estribos?

El recubrimiento de concreto protege el acero de refuerzo de la corrosión causada por la humedad, los cloruros y otros agentes agresivos. También proporciona resistencia al fuego, ya que el concreto es un buen aislante térmico. Un recubrimiento insuficiente puede comprometer la durabilidad y la vida útil de la estructura.

¿Son los estribos solo para vigas?

No, los estribos (o refuerzo transversal similar, como los zunchos o espirales) también son cruciales en otros elementos estructurales, como las columnas. En las columnas, su función principal es confinar el concreto y las barras longitudinales, aumentando la resistencia a la compresión y la ductilidad, especialmente bajo cargas sísmicas.

En resumen, los estribos son componentes indispensables en el diseño y construcción de vigas de concreto armado. Su correcta especificación y colocación son determinantes para la seguridad y el rendimiento a largo plazo de cualquier estructura. Si bien los cálculos pueden parecer complejos, entender los principios fundamentales que los rigen es el primer paso para garantizar la solidez y la durabilidad de nuestras edificaciones. Siempre es recomendable consultar a un ingeniero estructural calificado para el diseño específico de cualquier elemento estructural.
