Guía Completa para Entender y Medir Capacitores

Los capacitores, también conocidos como condensadores, son componentes electrónicos fundamentales que desempeñan un papel crucial en casi todos los circuitos modernos. Su capacidad para almacenar y liberar energía eléctrica los convierte en elementos indispensables para una amplia gama de aplicaciones, desde el filtrado de ruido en señales hasta el arranque de motores. Entender cómo funcionan, cómo se calculan y, lo que es igualmente importante, cómo se miden, es esencial para cualquier entusiasta o profesional de la electrónica.

Este artículo explorará en profundidad la naturaleza de los capacitores, prestando especial atención a un tipo específico conocido como capacitor de paso, vital en aplicaciones de alta frecuencia. Además, abordaremos las fórmulas básicas para su cálculo, las técnicas seguras para determinar su valor con un multímetro digital y cómo diagnosticar problemas comunes asociados con ellos. Prepárese para desentrañar los secretos de estos pequeños pero poderosos guardianes de la energía.

¿Qué es un Capacitor? Fundamentos y el Capacitor de Paso

En su esencia más simple, un capacitor es un dispositivo pasivo de dos terminales que almacena energía en un campo eléctrico. Lo hace acumulando una carga eléctrica cuando se le aplica un voltaje. Esta capacidad de almacenamiento se mide en faradios (F), aunque en la práctica, los valores más comunes se expresan en microfaradios (µF), nanofaradios (nF) o picofaradios (pF).

Dentro de la vasta familia de capacitores, los capacitores de paso (también conocidos como condensadores de alimentación, de paso o de desacoplo) son componentes especializados diseñados para una función muy específica: proporcionar una ruta de baja impedancia a tierra para señales de alta frecuencia. Esto es particularmente útil en entornos donde el ruido de alta frecuencia es un problema. Al desviar este ruido no deseado, aseguran que no interfiera con el funcionamiento normal del circuito principal.

En aplicaciones como los transmisores de radiodifusión de FM y TV, los capacitores de paso son omnipresentes. Se encuentran estratégicamente ubicados en las líneas que se dirigen a la sección del amplificador. Su misión es filtrar todas las señales de radiofrecuencia (RF) no deseadas, impidiendo que escapen del amplificador y entren en secciones más sensibles del equipo, como el circuito de audio o el excitador. Esto garantiza una señal limpia y sin interferencias.

Un consejo práctico para su uso es instalarlos siempre, como mínimo, en la línea de alimentación (típicamente +48V) que va desde el palet a la fuente de alimentación. Es crucial tener en cuenta su capacidad máxima de corriente; si su sistema requiere una corriente superior (por ejemplo, más de 20A o 25A), es recomendable utilizar varios capacitores en paralelo para distribuir la carga. Su ubicación ideal es en la pared que separa la sección del amplificador de la sección de la fuente de alimentación del transmisor.

Se recomienda encarecidamente emplearlos en todas las líneas que conducen al amplificador de potencia, lo que incluye no solo la alimentación de +48V, sino también las líneas de SWR (relación de onda estacionaria), PWR (potencia) y la deshabilitación de polarización. Una advertencia importante: bajo ninguna circunstancia deben usarse para la entrada y salida de RF, ya que su propósito es filtrar, no transmitir o recibir señales de radiofrecuencia.

Tabla Comparativa de Capacitores de Paso Comunes

Para ilustrar la variedad y las especificaciones de estos componentes, a continuación se presenta una tabla comparativa con algunos tipos comunes de capacitores de paso, detallando sus características técnicas:

Cálculo de Capacitores: Conexión en Paralelo

Cuando se trabaja con capacitores, es común encontrarlos conectados de diferentes maneras en un circuito. Una de las configuraciones más frecuentes es la conexión en paralelo. Comprender cómo se comportan los capacitores en esta configuración es esencial para el diseño y análisis de circuitos.

En una conexión en paralelo, los capacitores se conectan de tal manera que sus terminales están unidos a los mismos dos puntos en el circuito. Esto significa que todos los capacitores en paralelo comparten el mismo voltaje a través de ellos. La capacitancia total, o capacitancia equivalente (Ce), de un conjunto de capacitores conectados en paralelo es simplemente la suma de las capacitancias individuales.

La fórmula para calcular la capacitancia total de tres capacitores (C1, C2, C3) conectados en paralelo es la siguiente:

Ce = C1 + C2 + C3

Esta fórmula indica que al conectar capacitores en paralelo, la capacidad total de almacenamiento de carga del sistema aumenta. Es un principio fundamental que permite a los diseñadores de circuitos alcanzar un valor de capacitancia específico utilizando varios componentes más pequeños, o aumentar la capacidad de filtrado y almacenamiento de energía de un circuito.

Determinando el Valor de un Capacitor con un Multímetro Digital

Conocer el valor de un capacitor es fundamental para el diagnóstico y la reparación de circuitos. Afortunadamente, un multímetro digital (DMM) moderno con función de medición de capacitancia puede realizar esta tarea de manera efectiva. El principio detrás de esta medición es que el multímetro carga el capacitor con una corriente conocida, mide el voltaje resultante a través de él y, a partir de estos datos, calcula su capacitancia.

¡Advertencia de Seguridad Crucial!

Antes de manipular cualquier capacitor, es imperativo entender que estos componentes pueden almacenar una carga eléctrica significativa incluso después de que se haya desconectado la energía del circuito. Un capacitor cargado puede liberar una descarga potente y peligrosa, lo que representa un riesgo de descarga eléctrica o daño a los equipos. Por lo tanto, antes de tocar o tomar cualquier medición, siga estos pasos de seguridad:

1. Desconecte la fuente de energía: Asegúrese de que el circuito esté completamente desenergizado.
2. Confirme la ausencia de energía: Utilice su multímetro digital para verificar que no haya voltaje presente en el circuito o a través de las terminales del capacitor. Si el circuito es de CA, configure el multímetro para medir voltaje de CA; si es de CC, configure para medir voltaje de CC.
3. Descargue el capacitor de forma segura: Esta es la parte más crítica. Conecte una resistencia de 20 000 ohmios y 5 vatios a través de las terminales del capacitor durante al menos cinco segundos. Esto permitirá que la carga almacenada se disipe de manera controlada. Después de este tiempo, vuelva a usar el multímetro para confirmar que el capacitor esté completamente descargado (el voltaje debe ser cero o muy cercano a cero).
4. Use equipo de protección personal (EPP): Siempre use guantes aislantes y gafas de seguridad al trabajar con componentes eléctricos, especialmente aquellos que pueden almacenar carga.

Paso a Paso para la Medición de Capacitancia:

1. Inspección visual: Antes de cualquier medición, examine el capacitor. Busque signos de deterioro físico como fugas, grietas, abultamientos o quemaduras. Cualquier indicio de daño visual suele ser un claro indicio de que el capacitor está defectuoso y debe ser reemplazado.
2. Ajuste el multímetro: Gire el selector de su multímetro al modo de medición de capacitancia (a menudo simbolizado por ). Tenga en cuenta que este símbolo puede compartir un punto en el selector con otra función, por lo que es posible que deba presionar un botón de función adicional para activar la medición de capacitancia. Consulte el manual de usuario de su multímetro para obtener instrucciones específicas.
3. Retire el capacitor del circuito: Para obtener una medición precisa, el capacitor debe estar completamente aislado del resto del circuito. Desóldelo o desconéctelo de sus puntos de conexión.
4. Descargue el capacitor: Siga las instrucciones de seguridad descritas anteriormente para asegurarse de que el capacitor esté completamente descargado.
5. Utilice el modo Relativo (REL) (opcional pero recomendado para valores bajos): Si su multímetro ofrece un modo Relativo (REL), puede usarlo para eliminar la capacitancia residual de los cables de prueba, lo que es especialmente útil al medir valores de capacitancia muy bajos. Para usarlo, con los cables de prueba abiertos (sin conectar a nada), presione el botón REL. Esto establece la capacitancia de los cables como cero.
6. Conecte los cables de prueba: Conecte las puntas de prueba del multímetro a las terminales del capacitor. Asegúrese de que la conexión sea firme.
7. Espere la lectura: Mantenga los cables conectados durante unos segundos. La mayoría de los multímetros digitales con función de capacitancia tienen una capacidad de auto-rango, lo que les permite seleccionar automáticamente el rango de medición correcto.
8. Lea la medición: El valor de la capacitancia se mostrará en la pantalla del multímetro. Si el valor de capacitancia es superior al rango de medición del multímetro o si el capacitor está defectuoso (por ejemplo, en cortocircuito o abierto), la pantalla puede mostrar 'OL' (Over Load) o un mensaje similar.

Aplicaciones Prácticas y Resolución de Problemas con la Capacitancia

La medición de capacitancia no es solo una curiosidad académica; tiene aplicaciones prácticas vitales en la resolución de problemas electrónicos y eléctricos. Dos de los escenarios más comunes donde el multímetro digital demuestra su valor son en el diagnóstico de motores monofásicos y en la corrección del factor de potencia en sistemas trifásicos.

Diagnóstico de Motores Monofásicos

Uno de los usos más prácticos de la función de capacitancia de un multímetro digital es la resolución de problemas en motores monofásicos. Muchos de estos motores, especialmente los de arranque por capacitor (como los que se encuentran en compresores de climatización o bombas de agua), dependen de un capacitor para proporcionar el impulso inicial necesario para arrancar. Un síntoma común de un capacitor de arranque defectuoso es que el motor no arranca o le cuesta mucho arrancar.

Lo complicado es que, una vez que estos motores logran arrancar (a menudo con una ayuda externa o si el capacitor aún tiene una mínima funcionalidad), pueden continuar funcionando, aunque de manera ineficiente. Por ejemplo, el motor de un compresor de climatización con un capacitor de arranque defectuoso podría arrancar, pero rápidamente se sobrecalentaría y provocaría el disparo del disyuntor por sobrecarga. En estos casos, y especialmente si el capacitor emite ruidos inusuales, es crucial utilizar un multímetro para verificar que el capacitor esté funcionando correctamente. Casi todos los condensadores de motor tienen su valor de microfaradios marcado en su carcasa, lo que facilita la comparación con la lectura del multímetro.

Corrección del Factor de Energía en Sistemas Trifásicos

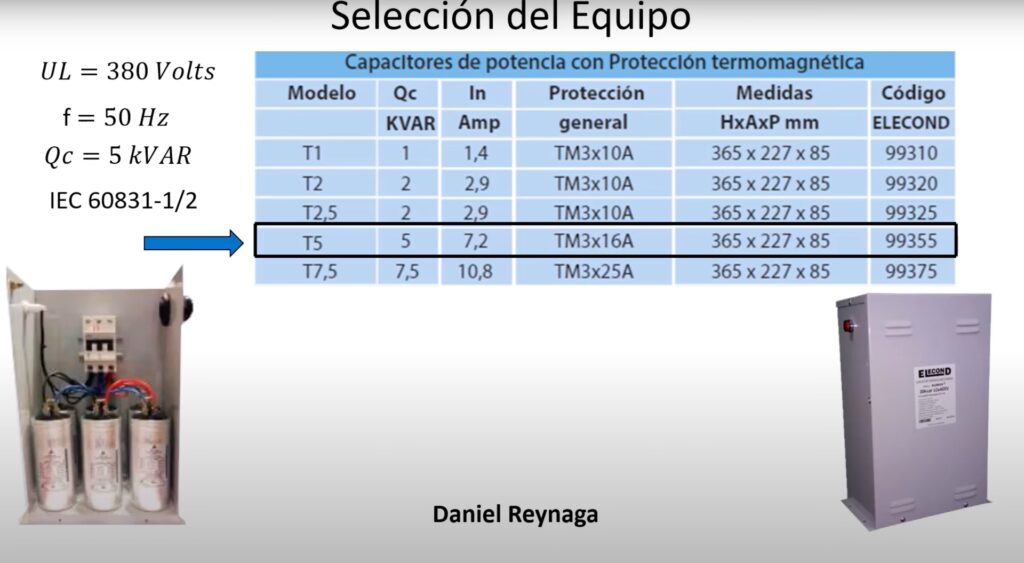

En entornos industriales y comerciales, los capacitores se utilizan para la corrección del factor de energía en sistemas trifásicos. Estos capacitores, a menudo protegidos por fusibles, mejoran la eficiencia del sistema eléctrico al compensar la potencia reactiva. Si uno o más de estos capacitores fallan, pueden surgir graves ineficiencias en el sistema, lo que se traduce en un aumento en las facturas de electricidad y posibles disparos involuntarios del equipo debido a una mala calidad de la energía.

Cuando un fusible de un capacitor se funde en un sistema de corrección del factor de energía, es una señal de que el capacitor podría estar averiado. En esta situación, es imprescindible medir el valor en microfaradios del capacitor sospechoso y verificar que esté dentro del rango especificado por el fabricante en la etiqueta del capacitor. Una lectura fuera de este rango confirmará que el capacitor necesita ser reemplazado.

Factores Clave sobre la Vida Útil y Fallos de los Capacitores

Los capacitores, como muchos otros componentes electrónicos, tienen una vida útil limitada. Son, de hecho, una de las causas más frecuentes de mal funcionamiento en equipos electrónicos. Su rendimiento puede degradarse con el tiempo debido a factores como el calor, el voltaje excesivo, la corriente de rizado y la edad.

Cuando un capacitor falla, puede hacerlo de varias maneras, cada una con consecuencias distintas para el circuito:

• Cortocircuito: Un capacitor en cortocircuito significa que sus dos terminales están directamente conectados internamente, permitiendo que la corriente fluya sin oposición. Esto puede provocar que se fundan fusibles, que se dañen otros componentes del circuito debido a la sobrecorriente, o incluso un incendio. Es una falla peligrosa que a menudo es evidente por un fusible quemado o un olor a quemado.
• Circuito abierto: En un capacitor con circuito abierto, la conexión interna entre sus placas se rompe, impidiendo el flujo de corriente a través de él. En esencia, el capacitor deja de funcionar por completo. Cuando esto ocurre, el circuito o los componentes que dependen de la función del capacitor (por ejemplo, para filtrar, almacenar o desacoplar) simplemente no funcionarán como se espera. El equipo podría dejar de arrancar, funcionar de forma inestable o no encenderse en absoluto.
• Deterioro físico o cambio de valor: Un capacitor puede deteriorarse físicamente sin llegar a un cortocircuito o circuito abierto. Esto se manifiesta a menudo como abultamientos en la parte superior, fugas de electrolito o una apariencia quemada. Este deterioro interno puede cambiar el valor de capacitancia del componente, haciéndolo ineficaz o alterando el rendimiento del circuito. Un valor de capacitancia que se ha desviado significativamente de su especificación original puede causar problemas sutiles pero persistentes, como ruido excesivo, inestabilidad en la fuente de alimentación o mal funcionamiento intermitente.

Es vital reconocer estos signos y comprender las implicaciones de las fallas de los capacitores para realizar un diagnóstico y una reparación efectivos en cualquier sistema electrónico.

Preguntas Frecuentes (FAQ)

¿Para qué sirve un capacitor?

Un capacitor sirve principalmente para almacenar energía eléctrica en un campo eléctrico y liberarla cuando sea necesario. Se utiliza para filtrar ruido, suavizar voltajes, acoplar o desacoplar señales, temporizar circuitos y arrancar motores, entre otras funciones.

¿Por qué es importante descargar un capacitor antes de manipularlo?

Es crucial descargar un capacitor antes de manipularlo porque puede retener una carga eléctrica peligrosa incluso después de desconectar la energía. Esta carga puede provocar una descarga eléctrica severa o dañar equipos si se manipula incorrectamente. La descarga segura con una resistencia es fundamental.

¿Qué significa 'OL' en la pantalla de mi multímetro al medir capacitancia?

Cuando su multímetro muestra 'OL' (Over Load) al medir capacitancia, generalmente significa una de dos cosas: el valor de capacitancia del componente es superior al rango máximo que su multímetro puede medir, o el capacitor está defectuoso, a menudo con un circuito abierto interno que impide una lectura válida.

¿Se pueden reparar los capacitores defectuosos?

En la mayoría de los casos, los capacitores defectuosos no se reparan. Son componentes relativamente económicos y su falla suele implicar un daño interno que no es práctico ni seguro de reparar. La solución estándar es reemplazar el capacitor defectuoso por uno nuevo con las mismas especificaciones.

¿Cómo sé qué capacitor de paso necesito para mi proyecto?

La elección del capacitor de paso adecuado depende de varios factores clave de su aplicación: el voltaje máximo del circuito, la corriente máxima que necesita manejar, la frecuencia del ruido que desea filtrar y el valor de capacitancia necesario para esa frecuencia. Consulte las especificaciones técnicas del componente y las recomendaciones del fabricante del equipo. Para aplicaciones de filtrado de RF en transmisores, como se mencionó, valores de picofaradios (pF) o nanofaradios (nF) con alta capacidad de corriente y voltaje son comunes.
