Calculando la Potencia de Motores Eléctricos

En el fascinante mundo de la ingeniería y la mecánica, comprender la potencia de un motor es fundamental. Ya sea para seleccionar el equipo adecuado, optimizar su rendimiento o simplemente por curiosidad, la capacidad de cuantificar la fuerza de un motor eléctrico es una habilidad invaluable. A menudo escuchamos términos como 'caballos de fuerza' (HP) y 'Watts', pero ¿cómo se relacionan entre sí cuando hablamos de un motor eléctrico? Este artículo desglosará las fórmulas y conceptos clave para que puedas calcular y entender la verdadera capacidad de estos impresionantes dispositivos que impulsan gran parte de nuestro mundo moderno.

Desde la definición básica de fuerza y trabajo hasta las complejidades de la potencia eléctrica en corriente alterna, te guiaremos a través de cada paso. Descubrirás por qué un número aparentemente arbitrario como 5,252 es crucial en el cálculo de HP mecánico y cómo la eficiencia y el factor de potencia son vitales para determinar la potencia de salida de un motor eléctrico a partir de su consumo eléctrico. Prepárate para desentrañar los secretos detrás de los números que hacen girar las ruedas de la industria y el hogar.

¿Qué son los Caballos de Fuerza (HP)?: Una Perspectiva Mecánica

Antes de sumergirnos en los motores eléctricos, es esencial comprender qué son los caballos de fuerza desde una perspectiva mecánica. El concepto de caballo de fuerza fue popularizado por James Watt, el inventor escocés, en el siglo XVIII para comparar la potencia de las máquinas de vapor con la potencia de los caballos de tiro. Originalmente, 1 HP se definió como la potencia necesaria para levantar 33,000 libras de peso a una altura de 1 pie en un minuto.

Para entender mejor, desglosaremos algunos conceptos básicos:

• Fuerza: Es una magnitud vectorial que puede cambiar el estado de movimiento o reposo de un cuerpo, o deformarlo. Si sostenemos un peso de 10 lb, estamos aplicando una fuerza de 10 lb.
• Trabajo: Se realiza cuando una fuerza provoca un desplazamiento. Se calcula como Fuerza x Desplazamiento. Si movemos el peso de 10 lb una distancia de 3 pies, hemos realizado 30 lb-ft de trabajo.
• Potencia: Es la cantidad de trabajo que se puede realizar en un período de tiempo. Se calcula como Trabajo / Tiempo, o lo que es lo mismo, Fuerza x Desplazamiento / Tiempo.

El caballo de fuerza (HP) es simplemente una unidad de potencia. La definición de 1 HP es desplazar 1 libra 33,000 pies en un minuto, o 33,000 lb-ft / minuto.

La Fórmula Clave para la Potencia Mecánica

Cuando se trata de motores, especialmente aquellos que producen movimiento rotatorio, la fórmula para calcular la potencia mecánica es la siguiente:

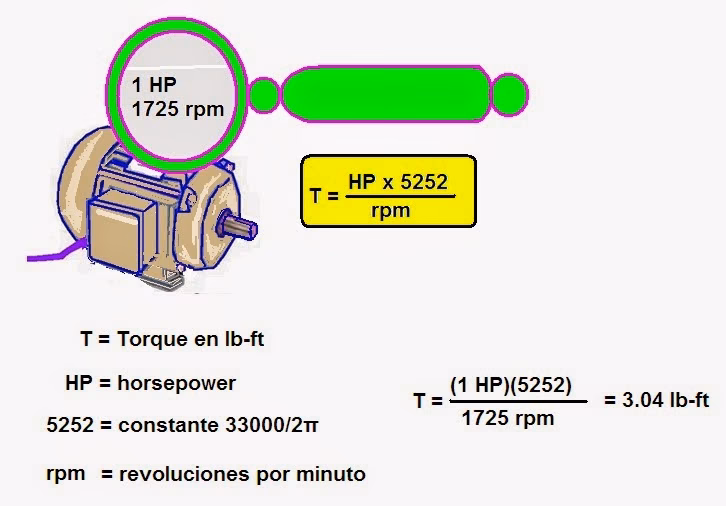

Caballos de Fuerza (HP) = Par (Torque) x RPM / 5,252

Aquí, 'Par' (o Torque) es la fuerza aplicada a través de una palanca o brazo de torsión que hará girar un objeto alrededor de un fulcro o pivote. En el caso de un motor, este brazo es un radio. Si se aplica una fuerza de 10 lb a un radio de 3 pies, se están aplicando 30 lb-ft de par. 'RPM' son las Revoluciones Por Minuto, que indican la velocidad angular del motor.

¿De Dónde Viene el Número 5,252?

Este número, 5,252, es una constante que surge de la conversión de unidades cuando se relaciona el par (torque) y las RPM con los caballos de fuerza. La potencia en movimiento rotatorio se expresa como Par x Velocidad Angular. La velocidad angular se mide en radianes por segundo o revoluciones por minuto. Sabemos que hay 2π radianes en cada revolución.

Partiendo de la definición de 1 HP = 33,000 lb-ft / minuto, y que la potencia rotatoria es Par x 2π x Revoluciones / Minuto, podemos establecer la igualdad:

33,000 lb-ft / min = Par (lb-ft) x 2π x Revoluciones / min

Si dividimos ambos lados por 2π (que es aproximadamente 6.283185), obtenemos:

33,000 / 6.283185 = Par (lb-ft) x Revoluciones / min

5,252 lb-ft / min ≈ Par (lb-ft) x Revoluciones / min

Finalmente, para obtener 1 HP, dividimos ambos lados por 5,252, lo que resulta en la famosa fórmula:

1 HP = Par (lb-ft) x RPM / 5,252

Debido a esta relación matemática, el valor del par en lb-ft y la potencia en HP siempre serán el mismo a 5,252 RPM.

La Potencia Eléctrica (Watts): El Corazón del Motor

Un motor eléctrico no genera su propia energía; la convierte de energía eléctrica a energía mecánica. Por lo tanto, para entender su potencia de salida, primero debemos entender la potencia eléctrica que consume.

La potencia eléctrica es la velocidad por unidad de tiempo a la que la energía eléctrica se transfiere en un circuito. En términos más simples, es la cantidad de energía que consume o genera un elemento en un momento determinado. Su unidad de medida estándar es el Vatio (Watt, W).

Fórmula para Corriente Continua (DC)

Para circuitos de corriente continua (DC), el cálculo de la potencia es relativamente sencillo:

Potencia (W) = Voltaje (V) x Corriente (I)

Donde:

• V es la diferencia de potencial o voltaje, medido en voltios.
• I es la corriente eléctrica, medida en amperios.

Por ejemplo, si un dispositivo funciona a 24V y por él circulan 10mA (0.01 Amperios), la potencia consumida sería: P = 24V * 0.01A = 0.24W.

Fórmula para Corriente Alterna (AC)

En circuitos de corriente alterna (AC), la situación es un poco más compleja debido a la presencia de elementos inductivos y capacitivos que pueden causar un desfase entre la tensión y la corriente. Por esta razón, se introduce un factor adicional: el factor de potencia (FP), también conocido como coseno de phi (cos φ).

La fórmula para la potencia activa (la potencia real que realiza trabajo) en corriente alterna es:

Potencia (W) = Voltaje (V) x Corriente (I) x Factor de Potencia (FP)

El factor de potencia (FP) es un valor entre 0 y 1 que indica cuán eficientemente se utiliza la energía eléctrica. Un FP de 1 (o cercano a 1) significa que toda la energía se convierte en trabajo útil, mientras que un FP bajo indica que gran parte de la energía se pierde o no se utiliza eficazmente. Los motores eléctricos, al tener bobinados (elementos inductivos), suelen tener un factor de potencia inferior a 1.

Por ejemplo, si un motor monofásico trabaja a 220VAC, consume 15A y tiene un factor de potencia de 0.9, la potencia activa sería: P = 220V * 15A * 0.9 = 2970W = 2.97kW.

Del Consumo Eléctrico a la Potencia Mecánica: El Viaje del Motor Eléctrico

Ahora que entendemos tanto los caballos de fuerza mecánicos como la potencia eléctrica, podemos conectar ambos conceptos para un motor eléctrico. Un motor eléctrico convierte la energía eléctrica que consume (entrada) en energía mecánica (salida).

Sin embargo, esta conversión nunca es 100% eficiente. Siempre hay pérdidas de energía en forma de calor debido a la resistencia de los bobinados, la fricción, las pérdidas en el núcleo magnético, etc. Por lo tanto, introducimos el concepto de Eficiencia.

La eficiencia de un motor (η, letra griega eta) es la relación entre la potencia de salida mecánica y la potencia de entrada eléctrica, expresada como un porcentaje o un valor decimal (entre 0 y 1).

Potencia de Salida (Mecánica) = Potencia de Entrada (Eléctrica) x Eficiencia (η)

Para convertir la potencia eléctrica (Watts) a caballos de fuerza (HP), utilizamos la siguiente equivalencia:

1 Caballo de Fuerza (HP) ≈ 745.7 Vatios (Watts) (comúnmente redondeado a 746 Watts)

Combinando todo esto, la fórmula para calcular los caballos de fuerza de salida de un motor eléctrico, a partir de sus parámetros eléctricos de entrada, es:

HP (salida) = (Voltaje (V) x Corriente (I) x Factor de Potencia (FP) x Eficiencia (η)) / 746

Esta fórmula es crucial porque te permite estimar la potencia mecánica real que el motor está entregando, considerando sus características eléctricas y sus inevitables pérdidas.

Ejemplo de Cálculo para un Motor Eléctrico

Imaginemos un motor eléctrico monofásico con los siguientes datos:

• Voltaje (V) = 230 V
• Corriente (I) = 10 A
• Factor de Potencia (FP) = 0.85
• Eficiencia (η) = 0.90 (o 90%)

Primero, calculamos la potencia eléctrica de entrada:

Potencia de Entrada (W) = 230 V * 10 A * 0.85 = 1955 W

Ahora, aplicamos la eficiencia para obtener la potencia mecánica de salida en Watts:

Potencia de Salida (W) = 1955 W * 0.90 = 1759.5 W

Finalmente, convertimos esta potencia de salida a Caballos de Fuerza:

HP (salida) = 1759.5 W / 746 W/HP ≈ 2.36 HP

Así, este motor, a pesar de consumir una cierta cantidad de energía eléctrica, entrega aproximadamente 2.36 HP de potencia mecánica.

Medición y Datos Clave para el Cálculo

Para aplicar estas fórmulas en la práctica, necesitarás obtener los valores de Voltaje, Corriente, Factor de Potencia y Eficiencia. Aquí te explicamos cómo:

• Voltaje (V) y Corriente (I): Se pueden medir directamente en el circuito del motor utilizando un multímetro (para voltaje) y un amperímetro de pinza (para corriente).
• RPM y Par (Torque): Las Revoluciones Por Minuto (RPM) se miden con un tacómetro. El par (torque) es más complejo de medir en funcionamiento y generalmente requiere un dinamómetro, un dispositivo especializado que aplica una carga al motor y mide el par resultante. Para muchos motores eléctricos, especialmente los de uso general, el par máximo y las RPM nominales se encuentran en la placa de características del motor.
• Factor de Potencia (FP) y Eficiencia (η): Estos valores son críticos y a menudo se encuentran impresos en la placa de características del motor proporcionada por el fabricante. También se pueden encontrar en las hojas de datos o catálogos del motor. Si no están disponibles, pueden requerir mediciones más avanzadas con analizadores de calidad de energía o estimaciones basadas en el tipo y tamaño del motor.

La placa de características del motor es tu mejor amiga para obtener estos datos cruciales sin necesidad de equipos de medición complejos.

Tabla Comparativa: HP Mecánico vs. Potencia Eléctrica

Para consolidar la comprensión, aquí hay una tabla que resume las diferencias y relaciones clave entre el HP mecánico y la potencia eléctrica:

Preguntas Frecuentes (FAQs)

¿Por qué el número 5,252 es tan importante?

El número 5,252 es una constante de conversión que simplifica la relación entre el par (torque) en libras-pie, las revoluciones por minuto (RPM) y los caballos de fuerza (HP) mecánicos. Surge de la conversión de unidades de potencia rotacional a la definición estándar de HP. Es un valor fijo que asegura que la fórmula sea dimensionalmente correcta y consistente.

¿Qué es el factor de potencia y por qué me debe importar?

El factor de potencia (FP) es una medida de la eficiencia con la que la energía eléctrica se convierte en trabajo útil en un circuito de corriente alterna. Un FP bajo significa que una parte significativa de la corriente eléctrica (corriente reactiva) no realiza trabajo real y solo circula entre la fuente y la carga, lo que puede resultar en mayores pérdidas de energía, caídas de voltaje y multas por parte de las compañías eléctricas en entornos industriales. Para el cálculo de HP de un motor eléctrico, el FP es crucial porque determina cuánta de la potencia eléctrica de entrada se convierte realmente en potencia activa que puede ser transformada en movimiento.

¿Cómo afecta la eficiencia al cálculo de HP?

La eficiencia es fundamental porque ningún motor es perfecto. Siempre hay pérdidas de energía durante la conversión de electricidad a movimiento. La eficiencia nos dice qué porcentaje de la potencia eléctrica de entrada se convierte en potencia mecánica útil. Si un motor tiene una eficiencia del 90%, significa que el 10% de la energía eléctrica consumida se pierde (principalmente como calor). Por lo tanto, para calcular los HP de salida reales, siempre debes multiplicar la potencia eléctrica de entrada por la eficiencia del motor.

¿Puedo calcular el HP de un motor eléctrico solo con su consumo en Watts?

Si te refieres a los Watts de entrada (consumo eléctrico), no directamente. Para obtener los HP de salida (potencia mecánica), necesitas conocer la eficiencia del motor. Si conoces los Watts de salida (es decir, la potencia mecánica ya convertida a Watts), entonces sí, simplemente divides los Watts de salida por 746 para obtener los HP. Sin embargo, los motores se especifican por su potencia de salida en HP, y sus características eléctricas de entrada (V, A, FP) te permiten calcular la potencia eléctrica consumida, de la cual se deriva la potencia de salida a través de la eficiencia.

¿Es lo mismo la potencia contratada en mi factura de luz que la potencia de mi motor?

No, no son lo mismo. La potencia contratada en tu factura de luz (generalmente en kilovatios, kW) es la potencia máxima que puedes utilizar de forma simultánea en tu instalación eléctrica. Es un límite que establece la compañía eléctrica. La potencia de tu motor (HP o kW de salida) es la capacidad de trabajo de ese motor específico. Si tienes varios motores o aparatos, la suma de sus potencias instantáneas no debe exceder tu potencia contratada.

¿Qué es un dinamómetro?

Un dinamómetro es un dispositivo utilizado para medir la fuerza, el par (torque) y la potencia de un motor, o la resistencia de una fuerza. En el contexto de los motores, un dinamómetro se conecta al eje de salida del motor, aplica una carga variable y mide el par que el motor puede producir a diferentes velocidades (RPM). A partir de estos datos, se puede calcular con precisión la curva de potencia (HP) del motor.

Comprender cómo se calcula la potencia de un motor eléctrico, tanto en términos de su consumo eléctrico (Watts) como de su capacidad de trabajo mecánico (Caballos de Fuerza), es esencial para cualquier persona que trabaje con maquinaria o simplemente desee entender mejor el mundo que nos rodea. Al dominar las fórmulas y conceptos como el factor de potencia y la eficiencia, no solo podrás realizar cálculos precisos, sino que también podrás tomar decisiones más informadas sobre el uso y la optimización de estos pilares de la tecnología moderna. Recuerda que la placa de características de tu motor es una fuente invaluable de información, y que cada número cuenta una historia sobre el rendimiento y la capacidad de tu equipo.
