Soldadura: Calculando Longitud y Tamaño con Precisión

En el vasto mundo de la ingeniería y la manufactura, la soldadura se erige como un pilar fundamental, uniendo componentes para crear estructuras que van desde una simple silla hasta complejas maquinarias pesadas, barcos imponentes y edificios que desafían la gravedad. Sin embargo, detrás de cada unión soldada reside una ciencia precisa, donde dos parámetros son de vital importancia para garantizar la integridad, la seguridad y la eficiencia: el tamaño del cordón de soldadura y su longitud. Comprender cómo se definen, calculan y miden estos elementos no es solo una cuestión técnica, sino una necesidad imperativa para cualquier profesional del sector. Este artículo profundiza en estos conceptos, desglosando las normativas, los métodos de cálculo y la relevancia práctica de cada detalle para asegurar la resistencia de tus uniones soldadas.

Definiendo la Soldadura: Tamaño y Longitud

Antes de sumergirnos en los cálculos, es crucial entender qué representan el tamaño y la longitud en el contexto de un cordón de soldadura. Un cordón de soldadura, especialmente los de filete, son uniones triangulares que se forman en las esquinas, juntas con traslapes y uniones en T. Son una opción preferida por su economía y facilidad de preparación del borde y ajuste. La resistencia de un cordón de soldadura no es arbitraria; se basa en su diseño, específicamente en el producto de su garganta teórica (espesor de diseño) y la longitud de soldadura efectiva.

El tamaño del cordón de soldadura se define generalmente por la longitud de las 'piernas' del triángulo rectángulo más grande que puede inscribirse dentro de la sección transversal del cordón. Estas piernas son los lados del triángulo que forman el ángulo recto. Por otro lado, la longitud de soldadura efectiva es la porción del cordón que contribuye a la resistencia de la unión bajo carga.

La Importancia del Tamaño del Cordón de Soldadura

El tamaño del cordón de soldadura es un factor determinante en la capacidad de carga de una unión. Si bien es fundamental que el tamaño sea lo suficientemente grande para soportar las cargas aplicadas, un tamaño excesivo puede ser contraproducente. Una soldadura sobredimensionada no solo incrementa los costos de material y mano de obra, sino que también puede conducir a una mayor distorsión de la pieza debido al calor aportado, lo que a su vez podría generar tensiones residuales indeseadas y afectar la geometría final de la estructura.

Las normativas industriales, como el código AWS D1.1 (Código de Soldadura Estructural - Acero), especifican tamaños mínimos de cordón de soldadura en función del espesor de los metales base que se están uniendo. Por ejemplo, para uniones de acero con espesores entre 12.7 mm y 19.0 mm, AWS D1.1 podría especificar un tamaño mínimo de cordón de 6 mm. Estas especificaciones garantizan un nivel básico de resistencia y evitan la creación de soldaduras que sean inherentemente débiles para la aplicación.

Normativas y Definiciones: EN vs. AISC (CISC)

Es fundamental reconocer que las definiciones y mediciones del tamaño de la soldadura pueden variar significativamente entre las diferentes normativas internacionales. Las dos más prominentes que causan confusión son las normas europeas (EN, como Eurocódigo) y las normas americanas (AISC, o CISC en Canadá). Entender estas diferencias es crucial al diseñar y fabricar estructuras en un contexto global.

Diferencias en la Definición del Tamaño

• Según la Norma EN (Eurocódigo): El tamaño de la soldadura se define como el parámetro 'a', que representa el espesor de la garganta de la soldadura (weld throat thickness). Esta es la distancia perpendicular desde la raíz de la soldadura hasta la superficie del cordón.
• Según la Norma AISC (CISC): El tamaño de la soldadura se define como el parámetro 'z', que representa el tamaño de la pierna de la soldadura (weld leg size). Esto se refiere a la longitud de los catetos del triángulo isósceles que forma el cordón, es decir, la distancia desde la raíz hasta el borde del cordón a lo largo de la superficie del material base.

Conversión entre 'a' y 'z'

Afortunadamente, la relación entre el espesor de garganta 'a' y el tamaño de la pierna 'z' es simple y se puede calcular utilizando el Teorema de Pitágoras, asumiendo un cordón de soldadura de filete con un perfil triangular isósceles (donde las dos piernas son iguales, formando un ángulo de 45 grados con las superficies de los materiales base). En este caso ideal:

• Para calcular 'a' a partir de 'z':a = z × cos(45°) o a ≈ 0.707 × z
• Para calcular 'z' a partir de 'a':z = a / cos(45°) o z ≈ 1.414 × a

Esta conversión es vital para garantizar que, independientemente de la normativa utilizada en el diseño o la fabricación, los parámetros de soldadura sean consistentes y correctos.

Tabla Comparativa: Normas EN vs. AISC

Cálculo de la Garganta Teórica: El Corazón de la Resistencia

La garganta teórica (T) es, sin duda, el parámetro más crítico para determinar la resistencia de una soldadura de filete. Como se mencionó, en el caso de un cordón de soldadura con un perfil triangular isósceles, la garganta teórica se calcula como el producto del tamaño del cordón de soldadura (S, que en la práctica es la longitud de la pierna) y el coseno de 45 grados. Así, T = S × cos(45°) = 0.707S. Esta es la distancia más corta desde la raíz de la soldadura hasta la cara del cordón, y es la sección que se asume que soporta la carga principal.

La resistencia efectiva de la soldadura se deriva directamente de esta garganta teórica. La fórmula básica para el área efectiva de soldadura es Área Efectiva = T × W, donde W es la longitud de soldadura efectiva. Cuanto mayor sea esta área, mayor será la capacidad de la soldadura para resistir las fuerzas aplicadas. Es por esto que los ingenieros y diseñadores se centran en especificar una garganta teórica adecuada para las cargas de diseño.

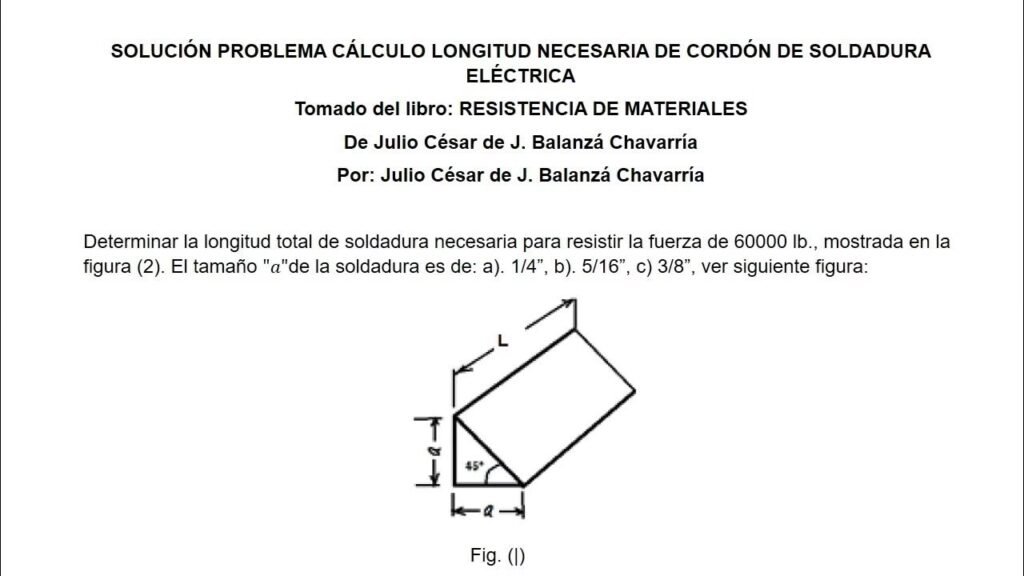

Determinando la Longitud del Cordón de Soldadura

La longitud de un cordón de soldadura es el otro componente crítico en la ecuación de la resistencia. Una soldadura puede tener el tamaño de garganta perfecto, pero si su longitud es insuficiente, no podrá soportar la carga requerida. La longitud de soldadura efectiva (W) es la parte del cordón que realmente contribuye a la resistencia estructural y es la que se utiliza en los cálculos de diseño.

En el contexto de software de diseño estructural como IDEA StatiCa Connection y Member, la longitud de la soldadura se determina durante el proceso de cálculo. Una vez que se ha realizado el análisis y la verificación, esta información está disponible para el usuario. Generalmente, la longitud de la soldadura se relaciona con la línea central del tubo o el elemento que se está uniendo. Esto asegura que la longitud reportada sea la que efectivamente contribuye a la transferencia de carga.

Para aquellos que necesitan acceder a esta información de manera detallada, la mayoría de los programas de cálculo y diseño ofrecen la posibilidad de revisar las longitudes exactas de los cordones de soldadura en la pestaña de verificación o en los informes generados. En IDEA StatiCa, por ejemplo, toda la información sobre el tamaño y la longitud de las soldaduras se encuentra en el informe final, bajo la sección de la lista de materiales (Bill of Materials o BOM).

Medición y Control de Calidad en la Soldadura

Una vez que la soldadura ha sido ejecutada, la fase de control de calidad es indispensable para verificar que los parámetros de diseño se hayan cumplido. Esto implica la inspección de la pierna, la garganta, la convexidad y la concavidad del cordón de soldadura. La convexidad excesiva, por ejemplo, puede crear concentraciones de tensión en los 'dedos' de la soldadura (los puntos donde la soldadura se une con el metal base en ángulo recto), lo que podría llevar a una falla prematura de la unión.

Para llevar a cabo estas inspecciones, se utilizan diversos tipos de medidores de soldadura. Estos medidores multifunción permiten al inspector medir rápidamente y con precisión las dimensiones clave de la soldadura, asegurando que cumpla con las tolerancias especificadas por códigos como el AWS D1.1. La inspección visual y el uso de estas herramientas son la primera línea de defensa para garantizar que la soldadura cumple con los requisitos de calidad y diseño.

¿Por Qué es Crucial un Diseño Preciso?

La precisión en el cálculo y la especificación del tamaño y la longitud de la soldadura va más allá del mero cumplimiento de normativas; es una piedra angular de la seguridad y la eficiencia en la ingeniería. Un diseño preciso:

• Garantiza la Seguridad Estructural: Asegura que las uniones soldadas puedan soportar las cargas para las que fueron diseñadas, previniendo fallas catastróficas.
• Optimiza Materiales y Costos: Evita el uso excesivo de material de aporte y tiempo de soldadura, reduciendo los costos de producción sin comprometer la resistencia.
• Minimiza la Distorsión: Un tamaño de soldadura adecuado reduce el aporte de calor, lo que a su vez minimiza la distorsión y las tensiones residuales en la pieza.
• Facilita la Inspección y Control de Calidad: Un diseño claro y documentado simplifica los procesos de inspección, asegurando que el producto final cumpla con los estándares.
• Aumenta la Vida Útil de la Estructura: Una soldadura bien diseñada y ejecutada contribuirá a la durabilidad y longevidad del componente o estructura.

Preguntas Frecuentes (FAQ)

¿Por qué es importante la longitud de soldadura?

La longitud de soldadura efectiva es crucial porque, junto con la garganta teórica, determina el área efectiva de la soldadura que soporta la carga. Una longitud insuficiente, incluso con un tamaño de soldadura adecuado, puede llevar a una falla de la unión.

¿Cuál es la diferencia entre garganta y pierna de soldadura?

La pierna de soldadura (o tamaño de pierna 'z') es la longitud de los catetos del triángulo que forma el cordón, mientras que la garganta de soldadura (o garganta teórica 'a') es la distancia perpendicular desde la raíz de la soldadura hasta la superficie del cordón. La garganta es la dimensión que directamente resiste la carga, mientras que la pierna es una dimensión de control y referencia, especialmente en normas como AISC.

¿Cómo afecta la convexidad/concavidad a la soldadura?

La convexidad excesiva puede concentrar tensiones en los bordes de la soldadura, lo que debilita la unión y puede provocar fallas por fatiga. La concavidad excesiva reduce la garganta efectiva de la soldadura, disminuyendo su capacidad de carga. Ambas deben controlarse dentro de las tolerancias de las normativas.

¿Se puede calcular el tamaño de soldadura sin medidores?

Para el diseño, el tamaño se calcula en función de las cargas y las propiedades del material. Sin embargo, para la verificación de la soldadura terminada, es indispensable el uso de medidores de soldadura para asegurar que las dimensiones reales cumplen con las especificadas en el diseño y las normativas.

¿Qué es la longitud de soldadura efectiva?

Es la porción del cordón de soldadura que se considera estructuralmente activa y que realmente contribuye a la resistencia de la unión. En algunos casos, puede ser ligeramente menor que la longitud total del cordón debido a criterios de inicio y fin de soldadura.

¿Por qué son importantes las normativas como AWS D1.1?

Las normativas como AWS D1.1 establecen estándares mínimos de calidad, seguridad y rendimiento para las soldaduras. Proporcionan directrices sobre el tamaño mínimo de soldadura, los límites de convexidad/concavidad, los procedimientos de soldadura y los criterios de inspección, garantizando la fiabilidad de las estructuras soldadas.

En conclusión, la longitud y el tamaño de un cordón de soldadura son mucho más que simples dimensiones; son parámetros críticos que dictan la resistencia, la seguridad y la economía de una unión soldada. Un profundo conocimiento de las definiciones, las diferencias entre normativas, los métodos de cálculo y las técnicas de inspección es indispensable para cualquier profesional que aspire a la excelencia en el campo de la soldadura. La precisión en cada etapa, desde el diseño hasta la ejecución y el control de calidad, es la clave para construir estructuras duraderas y fiables que cumplan con los más altos estándares de ingeniería.
