Cálculo de Reacciones en Vigas: Guía Esencial

Las vigas son, sin duda, uno de los elementos estructurales más fundamentales y versátiles en la ingeniería civil y mecánica. Desde los puentes que conectan ciudades hasta los techos que nos protegen, pasando por complejas maquinarias, su omnipresencia es innegable. Sin embargo, para que estas estructuras cumplan su función de manera segura y eficiente, es crucial comprender cómo interactúan con las fuerzas a las que están sometidas. El cálculo de las reacciones en sus apoyos es el primer paso y el más vital en cualquier análisis estructural, ya que nos permite determinar las fuerzas que los apoyos ejercen sobre la viga para mantenerla en equilibrio. Sin este conocimiento, sería imposible diseñar una estructura que soporte su propio peso y las cargas externas sin fallar. En este artículo, desglosaremos los conceptos clave, los tipos de apoyos y cargas, y el método paso a paso para calcular estas reacciones esenciales, así como una introducción a la carga y los diagramas de fuerza cortante y momento flector, elementos cruciales para la comprensión del comportamiento de las vigas.

¿Qué son las Vigas y por qué son tan Importantes?

Las vigas son elementos estructurales esbeltos, generalmente rectos y rígidos, construidos a partir de materiales isotrópicos, cuya principal característica es que están sometidos a cargas perpendiculares a su eje longitudinal. Esta definición es fundamental, ya que si el mismo miembro estructural estuviera sometido a cargas longitudinales, lo llamaríamos columna o poste. Si, en cambio, estuviera sometido a un torque, se trataría y se denominaría como un eje. Por lo tanto, al identificar componentes mecánicos o estructurales, la consideración de la forma de carga es de suma importancia.

Es importante destacar que, en cuanto a su orientación, las vigas pueden ser horizontales, verticales o tener cualquier inclinación intermedia (como las placas sumergidas analizadas en mecánica de fluidos), siempre y cuando la carga sea perpendicular a su eje principal. Su función principal es transmitir las cargas aplicadas a los apoyos, garantizando la estabilidad y la distribución adecuada de las fuerzas a lo largo de la estructura.

Tipos de Apoyos en Vigas y Sus Reacciones

Las reacciones de apoyo son las fuerzas y/o momentos que se desarrollan en los puntos donde una viga se conecta con su entorno, es decir, sus apoyos. Estas reacciones son esenciales para mantener la viga en equilibrio bajo la acción de las cargas aplicadas. La mecánica estructural clasifica los apoyos según los movimientos que restringen. A continuación, exploraremos los tipos de apoyo más comunes y las reacciones asociadas a cada uno:

Como se puede apreciar, el tipo de apoyo empotrado es el que genera la mayor cantidad de reacciones, específicamente tres: una fuerza de reacción horizontal, una fuerza de reacción vertical y un momento de reacción. Esta capacidad de resistir rotaciones y traslaciones lo hace fundamental en estructuras donde se requiere máxima rigidez.

Tipos de Cargas que Actúan sobre una Viga

Además de los apoyos, las cargas son el otro componente esencial para el análisis de vigas. Las cargas son las fuerzas externas que actúan sobre la viga y que deben ser soportadas por ella. Entender los diferentes tipos de cargas es crucial para un cálculo preciso de las reacciones.

Tipos de Vigas según sus Apoyos y Formas

La combinación de los tipos de apoyos y la forma en que se configuran define los tipos de vigas más comunes:

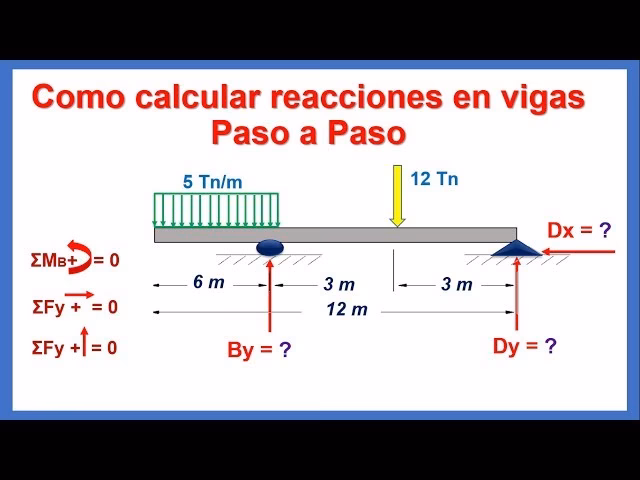

El Proceso Crucial: Cómo Calcular las Reacciones en una Viga

El cálculo de las reacciones en los apoyos de una viga es un ejercicio fundamental en la estática y es el punto de partida para cualquier análisis estructural más complejo, como la determinación de las fuerzas internas o las deflexiones. El principio subyacente es el equilibrio estático, que establece que la suma de todas las fuerzas y momentos externos que actúan sobre un cuerpo debe ser igual a cero para que este permanezcan en reposo. Para resolver las reacciones, se recomiendan los siguientes pasos:

1. Dibujar el Diagrama de Cuerpo Libre (DCL) de la Viga: Este es el paso más crítico. Dibuja la viga aislada de sus apoyos y reemplaza estos por las reacciones que generan (flechas que representan las fuerzas y/o momentos). Identifica todas las cargas aplicadas, con sus magnitudes y ubicaciones exactas. Asigna una dirección a cada reacción (si el resultado es negativo, significa que la dirección asumida era la opuesta).
2. Reemplazar Cargas Distribuidas por Cargas Puntuales Equivalentes: Si la viga tiene cargas uniformemente distribuidas (UDL), conviértelas en una única carga puntual equivalente. Para una UDL rectangular, la carga equivalente es igual al área del rectángulo (magnitud de la carga por unidad de longitud multiplicada por la longitud sobre la que actúa) y se aplica en el centroide de esa carga distribuida (el punto medio de la sección cargada).
3. Aplicar las Ecuaciones de Equilibrio Estático:
   • Suma de Momentos (ΣM = 0): Elige un punto conveniente para tomar momentos. Generalmente, se elige un punto donde actúe una o más reacciones desconocidas para eliminarlas de la ecuación de momento, permitiendo resolver otra reacción directamente. Por ejemplo, si tomas momentos alrededor del apoyo A (ΣM_A = 0), esta ecuación te permitirá resolver la reacción en el apoyo B (R_B).
   • Suma de Fuerzas Verticales (ΣF_y = 0): Una vez que hayas resuelto una o más reacciones usando la ecuación de momentos, aplica la suma de fuerzas verticales igual a cero para encontrar las reacciones verticales restantes. Por ejemplo, si ya tienes R_B, ΣF_y = 0 te dará R_A.
   • Suma de Fuerzas Horizontales (ΣF_x = 0): Si existen reacciones horizontales (como en un apoyo fijo o empotrado) o cargas horizontales aplicadas, utiliza esta ecuación para resolverlas.
4. Verificar los Resultados: Una vez calculadas todas las reacciones, es fundamental verificar tus resultados utilizando una de las ecuaciones de equilibrio que no hayas usado para resolver una incógnita. Por ejemplo, si usaste ΣM_A = 0 y ΣF_y = 0 para encontrar R_B y R_A, puedes verificar con ΣM_B = 0 (suma de momentos alrededor del apoyo B). Si la ecuación se satisface (el resultado es cero o muy cercano a cero), tus reacciones son correctas. Para una viga en voladizo, las ecuaciones ΣF_y = 0 y ΣM_pared = 0 son suficientes para encontrar las dos reacciones (vertical y momento) en el empotramiento, y no hay otra ecuación para validar los resultados.

La precisión en este proceso es fundamental, ya que cualquier error en el cálculo de las reacciones se propagará a todo el análisis posterior de la viga.

Fuerzas Cortantes y Momentos Flexionantes: Más Allá de las Reacciones

Una vez que las reacciones han sido determinadas, el siguiente paso en el análisis estructural es comprender las fuerzas internas que se desarrollan dentro de la viga. Estas son la fuerza cortante y el momento flector, y sus diagramas son herramientas gráficas indispensables para visualizar cómo varían estas fuerzas a lo largo de la viga.

Definiciones Clave:

• Fuerzas Cortantes: Son fuerzas internas que se desarrollan en el material de una viga para equilibrar las fuerzas externas aplicadas, asegurando el equilibrio de todas las partes de la viga. La fuerza cortante en cualquier sección de una viga se puede encontrar sumando todas las fuerzas verticales a la izquierda o a la derecha de la sección considerada.
• Momentos Flexionantes: Son momentos internos que se desarrollan en el material de una viga para equilibrar la tendencia de las fuerzas externas a causar la rotación de cualquier parte de la viga. De manera similar, el momento flector en cualquier sección de una viga se puede encontrar sumando los momentos de las fuerzas a la izquierda o a la derecha de la sección considerada. El punto de pivote del momento es la ubicación bajo consideración.

Convenciones de Signos y Dibujo de Diagramas:

Aunque las convenciones de signos pueden variar ligeramente, la consistencia es crucial. Generalmente, las fuerzas cortantes internas que actúan hacia abajo se consideran positivas (contrarrestan las fuerzas externas hacia arriba). Para los momentos, los momentos en sentido horario suelen considerarse negativos, mientras que los momentos en sentido antihorario son positivos. Sin embargo, lo más importante es mantener una convención uniforme a lo largo de todo el diagrama.

Puntos de Verificación para Diagramas de Viga:

Al dibujar los diagramas de fuerza cortante y momento flector, se deben observar los siguientes puntos para asegurar su precisión:

Diagramas de Fuerza Cortante (SFD):

• En los extremos de una viga simplemente apoyada, la fuerza cortante es cero.
• En el empotramiento de una viga en voladizo, la fuerza cortante es igual a la reacción vertical en el muro. En el extremo libre de la viga, la fuerza cortante es cero.
• En cualquier segmento de viga donde no se apliquen cargas, la fuerza cortante permanece constante (línea horizontal).
• Una carga puntual o una reacción en un diagrama de fuerza cortante genera un cambio abrupto en el gráfico, en la dirección de la carga aplicada.
• Una carga uniformemente distribuida que actúa sobre una viga se representa por una línea recta en el diagrama de fuerza cortante con una pendiente negativa o positiva, igual a la carga por unidad de longitud.

Diagramas de Momento Flector (BMD):

• En los extremos de una viga simplemente apoyada, los momentos flectores son cero.
• En el empotramiento de una viga en voladizo, el momento flector es igual al momento de reacción. En el extremo libre, el momento flector es cero.
• En la ubicación donde la fuerza cortante cruza el eje cero, el momento flector correspondiente tiene un valor máximo (o mínimo).
• El cambio en el momento flector entre dos puntos de la viga es igual al área bajo el diagrama de fuerza cortante entre los mismos dos puntos.

Estas directrices no solo ayudan a generar los diagramas, sino que también sirven como una valiosa herramienta de verificación.

¿Cómo Determinar la Carga que Actúa en una Viga?

El análisis de carga en vigas es una parte fundamental en el diseño y la ingeniería estructural. Mediante este proceso, se evalúa la capacidad de las vigas para soportar cargas y se determina su resistencia y seguridad. Comprender las cargas es tan importante como calcular las reacciones, ya que son la causa de dichas reacciones.

Para calcular la carga sobre una viga, especialmente cuando se trata de cargas distribuidas que provienen de una superficie, se debe multiplicar la carga por unidad de superficie de la construcción por la distancia entre cada una de las vigas. La fórmula para ello es:

Carga por metro lineal = Carga por metro cuadrado X distancia entre vigas laminadas

De esta manera, se obtiene la carga por metro lineal en unidades como kilonewtons por metro (kN/m), lo que permite determinar la capacidad de carga que debe soportar la viga en cuestión.

Además de la carga total, es crucial saber cuánto peso puede soportar una viga. Para calcular el peso que una viga puede soportar de manera segura, los ingenieros utilizan la fórmula fundamental de la resistencia de materiales:

M = R . Z

Donde:

• M representa el momento de las fuerzas exteriores que causan la flexión en una sección específica de la viga (Momento Máximo Resistente).
• Z es el módulo de la sección de la viga, una propiedad geométrica que indica la capacidad de la sección transversal de la viga para resistir la flexión.
• R es la resistencia del material a tracción o compresión, también conocida como esfuerzo permisible o esfuerzo de fluencia del material.

Esta fórmula permite determinar de manera precisa la capacidad de carga de la viga y garantizar su seguridad estructural, asegurando que el momento máximo generado por las cargas aplicadas no exceda el momento resistente del material y la sección.

El análisis de cargas gravitacionales, que incluye tanto las cargas vivas (personas, mobiliario, nieve) como las cargas muertas (peso propio de la estructura, acabados), es esencial para garantizar la seguridad y estabilidad de una estructura. Al conocer estas cargas, los ingenieros pueden diseñar edificios y componentes estructurales que puedan soportar estas fuerzas sin comprometer la integridad del edificio. Este análisis es fundamental en la planificación y construcción de edificaciones, ya que permite prever y mitigar posibles riesgos asociados con cargas excesivas o mal distribuidas.

Preguntas Frecuentes (FAQ) sobre el Cálculo de Reacciones en Vigas

¿Qué es una reacción de apoyo?

Una reacción de apoyo es una fuerza o un momento que un apoyo ejerce sobre una viga para resistir el movimiento y mantenerla en equilibrio bajo la acción de cargas externas. Son las fuerzas que "devuelve" el apoyo a la viga.

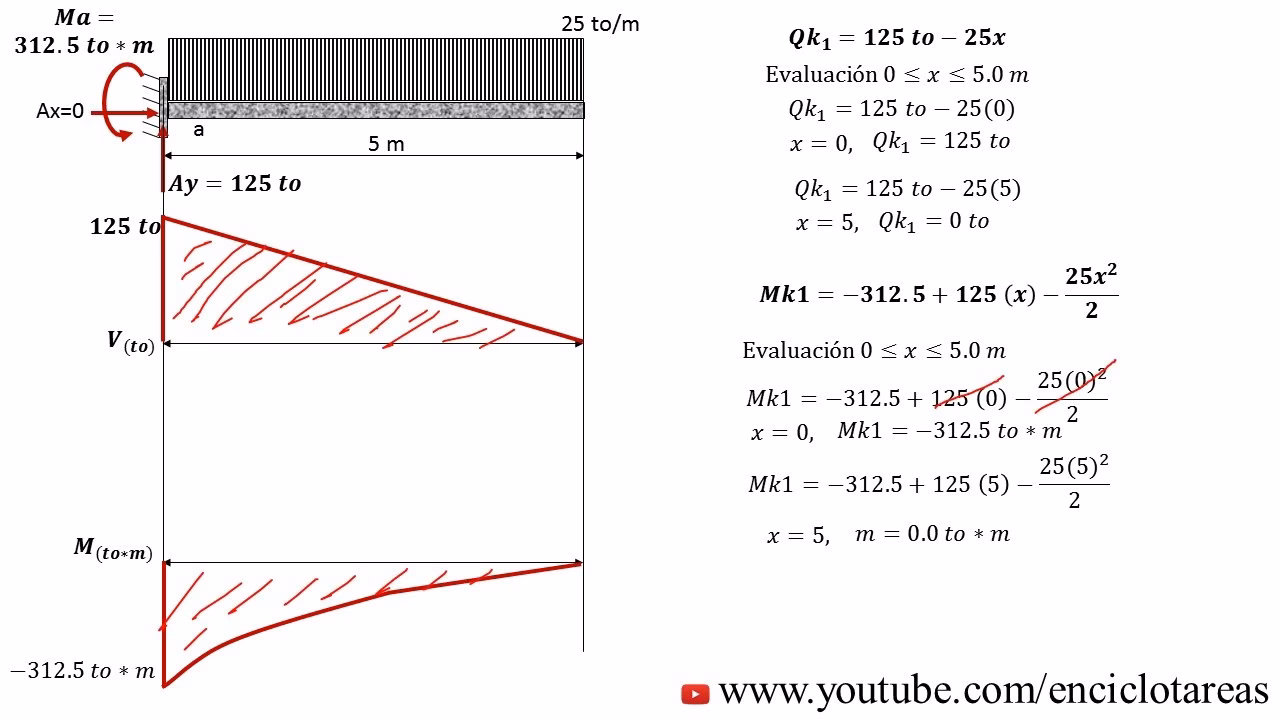

¿Cuántas reacciones tiene un apoyo empotrado?

Un apoyo empotrado tiene tres reacciones: una fuerza vertical, una fuerza horizontal y un momento de reacción. Esto se debe a que restringe completamente la traslación en ambas direcciones y la rotación.

¿Cuál es la diferencia entre un apoyo móvil y un apoyo fijo?

Un apoyo móvil (rodillo) permite el movimiento horizontal y la rotación, generando solo una reacción vertical. Un apoyo fijo (articulado) permite la rotación pero restringe el movimiento horizontal y vertical, generando dos reacciones: una vertical y una horizontal.

¿Por qué es importante dibujar un diagrama de cuerpo libre antes de calcular las reacciones?

El diagrama de cuerpo libre (DCL) es crucial porque aísla la viga y representa todas las fuerzas y momentos externos que actúan sobre ella, incluyendo las cargas aplicadas y las reacciones desconocidas. Esto permite aplicar correctamente las ecuaciones de equilibrio estático para resolver las incógnitas.

¿Qué son las ecuaciones de equilibrio estático y cómo se usan?

Las ecuaciones de equilibrio estático son principios fundamentales que establecen que para que un cuerpo esté en reposo (equilibrio), la suma de todas las fuerzas externas en la dirección horizontal debe ser cero (ΣF_x = 0), la suma de todas las fuerzas externas en la dirección vertical debe ser cero (ΣF_y = 0), y la suma de todos los momentos externos alrededor de cualquier punto debe ser cero (ΣM = 0). Se utilizan para formar un sistema de ecuaciones que permite resolver las reacciones desconocidas.

¿Para qué sirven los diagramas de fuerza cortante y momento flector?

Los diagramas de fuerza cortante (SFD) y momento flector (BMD) son representaciones gráficas de las fuerzas internas que actúan a lo largo de una viga. Son esenciales para identificar los puntos de máxima fuerza cortante y máximo momento flector, lo cual es crítico para el diseño de la viga, ya que estos puntos son donde la viga es más propensa a fallar.

¿Es importante la dirección asumida para las reacciones en el DCL?

La dirección inicial que asumas para las reacciones en el DCL no es crítica, siempre y cuando seas consistente. Si el valor calculado de una reacción resulta ser negativo, simplemente significa que la dirección real de la fuerza es opuesta a la que asumiste inicialmente.

¿Cómo se calcula la carga por metro lineal en una viga?

La carga por metro lineal se calcula multiplicando la carga por unidad de superficie (por ejemplo, kg/m² o kN/m²) por la distancia entre las vigas. La fórmula es: Carga por metro lineal = Carga por metro cuadrado X distancia entre vigas.

En conclusión, el cálculo de las reacciones en vigas es mucho más que un simple ejercicio matemático; es el pilar sobre el que se construye la seguridad y la funcionalidad de innumerables estructuras. Dominar este proceso, desde la identificación de los tipos de apoyos y cargas hasta la aplicación rigurosa de las ecuaciones de equilibrio, es indispensable para cualquier profesional o estudiante en el campo de la ingeniería. Al comprender cómo las vigas interactúan con su entorno y cómo distribuyen las cargas, podemos diseñar sistemas robustos y eficientes que no solo cumplan con su propósito, sino que también garanticen la integridad y la durabilidad a largo plazo. La estática de vigas es el primer paso en un viaje apasionante hacia la comprensión profunda del comportamiento estructural.
