Pulgadas de Soldadura: Métrica Clave en Construcción

En el vasto y complejo mundo de la construcción y la ingeniería de proyectos, la medición precisa del trabajo realizado es fundamental para garantizar la eficiencia, controlar los costos y cumplir con los plazos. Dentro de la fabricación y montaje de tuberías, una métrica crucial que a menudo genera preguntas es el cálculo de las 'pulgadas de soldadura'. Esta unidad no solo cuantifica el volumen de trabajo de soldadura, sino que también sirve como base para la planificación, la estimación y, lo que es más importante, la facturación. A lo largo de este artículo, desglosaremos los conceptos detrás de las pulgadas diámetro (ID), las pulgadas metro (IM), y las más detalladas pulgadas diámetro facturadas (FDI), proporcionando una guía clara sobre cómo se calculan y por qué son indispensables en la industria.

Pulgadas Diámetro (ID) vs. Pulgadas Metro (IM): Entendiendo las Bases

En proyectos de construcción, especialmente aquellos que involucran tuberías, es común escuchar los términos Pulgadas Diámetro (ID) y Pulgadas Metro (IM) como unidades de medida para el volumen de trabajo. Aunque ambos se refieren a la tubería, su aplicación y propósito son distintos y específicos. Comprender esta diferencia es clave para la correcta valoración del trabajo.

Las Pulgadas Diámetro (ID), a menudo abreviadas como ID (phi) o simplemente ID, se utilizan principalmente para medir el trabajo relacionado directamente con las uniones. Imagínese una tubería de 8 pulgadas de Diámetro Nominal (DN). Si usted necesita soldar 5 uniones de esta tubería, el volumen de trabajo de soldadura se calcula multiplicando el diámetro de la tubería (en pulgadas) por el número de uniones. En este caso, 8 pulgadas * 5 uniones = 40 Pulgadas Diámetro (ID). Esta métrica es la unidad de medida estándar para trabajos como la soldadura, la radiografía (prueba de calidad de la soldadura), las pruebas de líquidos penetrantes (DP test), y es comúnmente utilizada para fines de pago.

Por otro lado, las Pulgadas Metro (IM) se utilizan para cuantificar el volumen de trabajo relacionado con la longitud total de la tubería. Siguiendo el ejemplo anterior, si tenemos una tubería de 8 pulgadas DN y una longitud de 100 metros, el volumen de trabajo en Pulgadas Metro sería el Diámetro de la Tubería (en pulgadas) multiplicado por el número de metros. Esto es, 8 pulgadas * 100 metros = 800 Pulgadas Metro (IM). Esta unidad se considera normalmente para definir el volumen de trabajo de montaje de tuberías (erección), el aislamiento (además de metros cúbicos) y sus correspondientes condiciones de pago.

En resumen, mientras que ID se enfoca en la cantidad de uniones y es crucial para la soldadura y pruebas asociadas, IM se centra en la longitud de la tubería y es fundamental para el montaje y aislamiento. La principal métrica que nos ocupa en este artículo, y la que directamente se relaciona con la soldadura, es la Pulgada Diámetro (ID), la cual exploraremos con mayor profundidad.

Pulgadas Diámetro (DI): La Métrica Fundamental de Productividad

En el ámbito específico de la fabricación de tuberías, la productividad es un factor crítico para asegurar la finalización eficiente de los proyectos y el control de los costos. Para medir esta productividad, una de las métricas más básicas y ampliamente utilizadas es la Pulgada Diámetro, a menudo referida como DI (Diameter Inches). Las DI cuantifican la cantidad total de soldadura realizada basándose en el diámetro de la tubería y el número de uniones completadas.

La fórmula para calcular las Pulgadas Diámetro (DI) es sorprendentemente sencilla:

DI = Diámetro Nominal de la Tubería (NPS) x Número de Uniones

Veamos un ejemplo práctico para clarificar este concepto: Imagine que un soldador completa 5 uniones de soldadura en tuberías de 10 pulgadas de diámetro nominal durante un turno de trabajo. El cálculo de las DI sería:

Cálculo de DI: 10 pulgadas x 5 uniones = 50 DI por turno

Esto significa que el soldador produjo 50 pulgadas diámetro en ese turno. Esta métrica permite a los gerentes de proyecto y estimadores tener una idea rápida del volumen de trabajo realizado y planificar la mano de obra necesaria. Sin embargo, aunque el DI es un punto de partida útil, tiene una limitación importante: no considera la complejidad inherente a diferentes tipos de soldadura, grosores de pared o materiales. Es aquí donde entra en juego una métrica más avanzada y precisa: las Pulgadas Diámetro Facturadas (FDI).

Pulgadas Diámetro Facturadas (FDI): Afrontando la Complejidad Real

Mientras que las DI proporcionan una medida simple y directa, no logran capturar la verdadera complejidad y el esfuerzo requerido para diferentes tipos de soldaduras. Una unión de soldadura de tope en una tubería delgada no es lo mismo que una soldadura de brida en una tubería de pared gruesa de acero inoxidable. Para una evaluación más completa y precisa de la productividad, se introducen las Pulgadas Diámetro Facturadas (FDI - Factored Diameter Inches).

Las FDI ajustan las DI utilizando factores de complejidad asignados a varios tipos de soldadura. Organizaciones como el Pipe Fabrication Institute proporcionan directrices para estos factores en sus boletines técnicos, como el TB-10, “Guidelines For Calculating Factored Weld Diameter Inches for Project Reporting”. Estos factores permiten que la métrica refleje de manera más eficiente el esfuerzo y tiempo real involucrado.

La fórmula para calcular las FDI es la siguiente:

FDI = Diámetro Nominal de la Tubería (NPS) x # de Uniones Soldadas x Factor de Pared x Factor de Material x Factor de Tipo de Soldadura

Analicemos cada uno de estos factores:

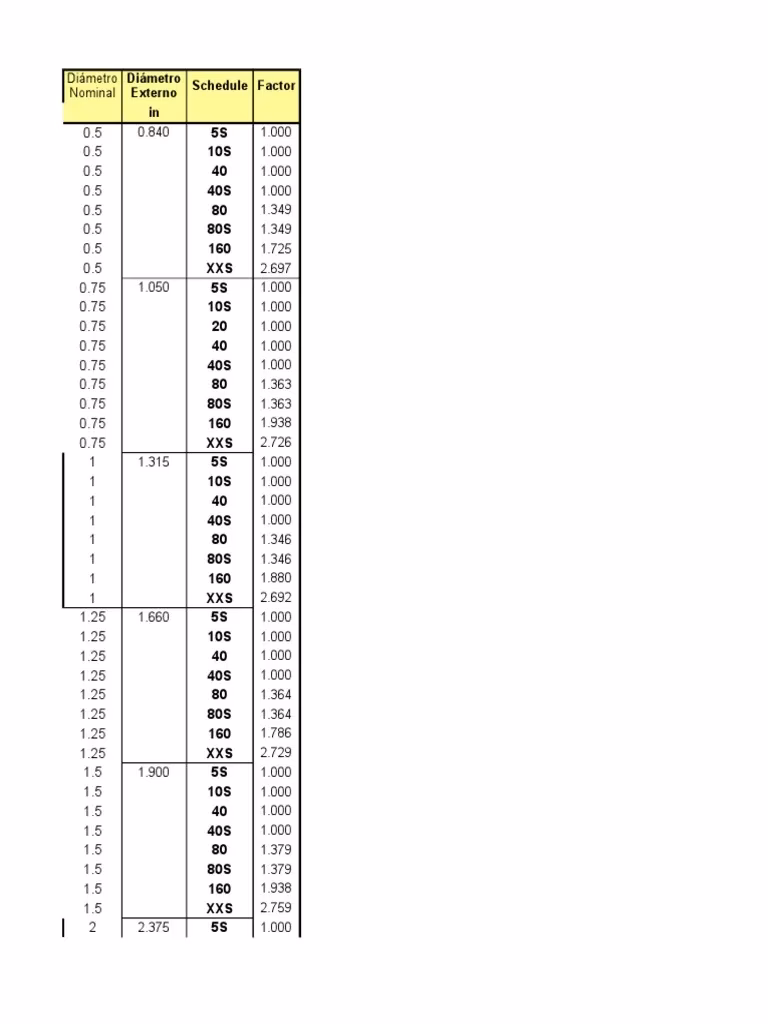

Factor de Pared (Wall Factor)

Este factor considera el grosor de la pared de la tubería. Las tuberías con paredes más gruesas requieren más tiempo y material de aporte para soldar, por lo que un factor más alto se aplica para reflejar este aumento en la complejidad.

Factor de Material (Material Factor)

Diferentes materiales, como el acero al carbono, el acero inoxidable o las aleaciones especiales, tienen propiedades de soldadura distintas. Por ejemplo, soldar acero inoxidable puede ser más lento y requerir más habilidad y precauciones que soldar acero al carbono debido a su conductividad térmica y riesgo de distorsión. Este factor ajusta el cálculo para reflejar estas diferencias.

Factor de Tipo de Soldadura (Weld Type Factor)

Este factor tiene en cuenta la complejidad del tipo de unión (por ejemplo, soldadura de tope, soldadura de filete, soldadura de brida) y la posición de soldadura (plana, horizontal, vertical, sobrecabeza). Una soldadura en posición 6G (tubería inclinada, no giratoria) será intrínsecamente más difícil y lenta que una soldadura en posición 1G (plana, giratoria), y el factor de tipo de soldadura lo reflejará.

Ejemplo de Cálculo de FDI:

Consideremos el siguiente escenario: Durante un turno de ocho horas, un soldador completa 4 uniones de soldadura de tope en posición 1G-R (rotativa) en tubería de acero inoxidable de 6 pulgadas DN con pared estándar (0.280” de espesor). Además, completa 3 soldaduras de brida tipo 'slip-on' en posición 2F (horizontal) en tubería de acero al carbono de 8 pulgadas DN con cédula 80 (0.432” de espesor).

Para el acero inoxidable:

FDI Acero Inoxidable = 6 pulgadas x 4 uniones x 1.0 (factor de pared) x 2.0 (factor de material) x 1.0 (factor de tipo de soldadura) = 48 FDI

Para el acero al carbono:

FDI Acero al Carbono = 8 pulgadas x 3 uniones x 1.2 (factor de pared) x 1.0 (factor de material) x 1.0 (factor de tipo de soldadura) = 28.8 FDI

La respuesta total: El soldador completó 48 + 28.8 = 76.8 FDI por turno de 8 horas. Este ejemplo ilustra claramente cómo las FDI proporcionan una medida mucho más matizada y precisa del trabajo realizado, permitiendo una mejor planificación y estimación de los costos.

Aplicaciones Prácticas y Beneficios de DI y FDI

La comprensión y aplicación de las Pulgadas Diámetro (DI) y, en particular, las Pulgadas Diámetro Facturadas (FDI) son herramientas esenciales para mejorar la eficiencia en la fabricación de tuberías. Estas métricas no son meros ejercicios aritméticos; son fundamentales para la toma de decisiones estratégicas en cualquier proyecto de construcción.

• Evaluación del Rendimiento: Permiten a los fabricantes y gerentes evaluar con precisión el rendimiento de soldadores individuales o equipos de trabajo, identificando áreas de alta productividad y aquellas que requieren mejora.
• Planificación de la Mano de Obra: Al conocer la cantidad de FDI que un soldador puede producir en un turno, los gerentes pueden estimar con mayor exactitud la cantidad de mano de obra necesaria para completar un proyecto en un plazo determinado, optimizando así los recursos.
• Estimación de Costos: Las FDI son una base sólida para la estimación de costos de soldadura. Al incorporar la complejidad de las uniones, se pueden generar presupuestos más realistas y evitar sobrecostos o subestimaciones que impacten la rentabilidad del proyecto.
• Optimización de Procesos: Comparar las FDI entre diferentes procesos de soldadura (manual vs. automatizado) o entre diferentes talleres puede revelar oportunidades para la optimización. Por ejemplo, un taller que implementa sistemas de soldadura automatizada avanzada, como el Novarc SWR, puede demostrar una mejora significativa en las FDI por turno en comparación con los métodos manuales, lo que justifica la inversión en tecnología.

Consideremos brevemente un ejemplo comparativo para ilustrar el impacto de la eficiencia:

Soldaduras a Completar: 1000 uniones de soldadura de ranura, diámetro de 12 pulgadas, acero al carbono cédula 80.
Factor de Pared = 1.6
Factor de Material = 1.0
Factor de Tipo de Soldadura = 1.0

Total DI = 1000 x 12 = 12,000 DI
Total FDI = 1000 x 12 x 1.6 = 19,200 FDI

Tienda Manual: Proceso de Soldadura: Pase de raíz: TIG manual; Relleno y tapa: FCAW manual.
Tienda Automatizada (Novarc SWR): Proceso de Soldadura: Pase de raíz: SWR STT; Relleno y tapa: SWR HyperFill GMAW-P.

Aunque no se proporcionan cifras exactas de productividad por turno para cada método en la fuente, el punto es que al medir las FDI, se puede cuantificar de manera tangible la eficiencia superior de los procesos automatizados, lo que a su vez impacta directamente la planificación del proyecto y el control de costos.

Tabla Comparativa: Pulgadas Diámetro (DI) vs. Pulgadas Diámetro Facturadas (FDI)

Preguntas Frecuentes (FAQ) sobre las Pulgadas de Soldadura

¿Por qué es importante medir las pulgadas de soldadura?

Medir las pulgadas de soldadura, ya sea como DI o FDI, es crucial para la gestión de proyectos en la fabricación de tuberías. Permite cuantificar el volumen de trabajo, estimar con precisión los costos laborales, planificar la asignación de recursos y evaluar la productividad de los soldadores. Sin estas métricas, sería muy difícil controlar los proyectos y asegurar su eficiencia y rentabilidad.

¿Cuál es la diferencia clave entre DI y FDI?

La diferencia clave radica en la consideración de la complejidad. Las Pulgadas Diámetro (DI) son una medida simple que solo considera el diámetro de la tubería y el número de uniones. Las Pulgadas Diámetro Facturadas (FDI), en cambio, ajustan esta medida básica mediante factores que tienen en cuenta el grosor de la pared de la tubería, el tipo de material y la complejidad del tipo de soldadura, ofreciendo una representación mucho más precisa del esfuerzo real.

¿Qué factores influyen en el cálculo de FDI?

Los principales factores que influyen en el cálculo de FDI son: el Diámetro Nominal de la Tubería (NPS), el Número de Uniones Soldadas, el Factor de Pared (grosor de la tubería), el Factor de Material (tipo de metal a soldar) y el Factor de Tipo de Soldadura (tipo de unión y posición).

¿Se usan estas métricas solo para tuberías de acero?

Si bien los ejemplos más comunes y las directrices del Pipe Fabrication Institute se centran a menudo en tuberías de acero (al carbono e inoxidable), el concepto de DI y FDI es aplicable a la soldadura de cualquier tipo de tubería donde se necesite cuantificar el trabajo por unión, independientemente del material. Los factores de material y tipo de soldadura se adaptarían para reflejar las propiedades específicas de otros metales o aleaciones.

¿Cómo afecta el tipo de material al cálculo de FDI?

El tipo de material afecta significativamente el cálculo de FDI a través del "Factor de Material". Algunos materiales, como el acero inoxidable, el níquel o las aleaciones de titanio, son más difíciles de soldar que el acero al carbono. Pueden requerir técnicas especiales, mayor control de temperatura, purgas de gas, o ser más susceptibles a la distorsión, lo que aumenta el tiempo y el esfuerzo. Por lo tanto, se les asigna un factor de material más alto para reflejar esta mayor dificultad y el impacto en la productividad.

¿Qué hay de la soldadura para tubería de gas, como la 95/5?

La "soldadura 95/5 para tubería de gas" se refiere a un tipo específico de aleación de soldadura, típicamente una aleación de estaño con 5% de antimonio (Sn95Sb5), utilizada en aplicaciones de plomería y tuberías de gas debido a sus propiedades. Es importante entender que este tipo de material de aporte es una consideración para la especificación del proceso de soldadura, pero no altera la forma fundamental en que se calculan las pulgadas de soldadura (DI o FDI). Las métricas de Pulgadas Diámetro se aplican a la unión física de la tubería, independientemente del metal de aporte específico que se utilice. Si la tubería de gas es de un material que requiere un factor de material diferente (por ejemplo, cobre, acero), ese factor se aplicaría en el cálculo de FDI, pero la lógica de contar el diámetro y las uniones permanece constante.

En conclusión, las Pulgadas Diámetro (DI) y, más específicamente, las Pulgadas Diámetro Facturadas (FDI) son métricas invaluables en la industria de la fabricación y el montaje de tuberías. Lejos de ser simples números, representan una herramienta poderosa para la medición de la productividad, la planificación estratégica y el control de costos. Al incorporar la complejidad de las soldaduras a través de factores detallados, las FDI ofrecen una visión mucho más precisa del esfuerzo real requerido, permitiendo a las empresas optimizar sus operaciones, mejorar la eficiencia y asegurar el éxito de sus proyectos. Dominar estos cálculos no es solo una cuestión de contabilidad, sino una habilidad esencial para cualquier profesional que busque excelencia y competitividad en el sector de la construcción.
