Cuando pensamos en establecer un enlace inalámbrico, la primera imagen que viene a la mente es una línea de visión clara y sin obstáculos entre el transmisor y el receptor. Sin embargo, en el complejo mundo de las ondas de radio, una simple línea de visión física no es suficiente. Existe un concepto tridimensional y elíptico, a menudo ignorado, que es tan crítico como la visibilidad directa: la Zona de Fresnel. Comprender y respetar esta área es la diferencia entre un enlace inalámbrico inestable y uno robusto y de alto rendimiento.
La Zona de Fresnel no es solo un factor secundario; es una consideración primordial en el diseño de cualquier sistema de comunicación inalámbrica. Ignorarla puede llevar a pérdidas de señal significativas, interferencias destructivas y, en última instancia, a un rendimiento deficiente del enlace. En este artículo, desglosaremos qué es la Zona de Fresnel, por qué es tan importante y cómo garantizar que su enlace inalámbrico opere con la máxima eficiencia.
¿Qué es la Zona de Fresnel y por qué es Crucial?
A diferencia de la percepción popular de una línea de visión como una línea recta y despejada, la línea de visión de radiofrecuencia se define por las Zonas de Fresnel. Estas son áreas tridimensionales, con forma de elipse o balón de rugby, que se extienden entre un transmisor y un receptor inalámbricos. Aunque la mayoría de las señales viajan en una trayectoria directa entre los dos puntos, una cantidad significativa de la señal se propaga fuera del eje principal. Estas señales fuera del eje pueden reflejarse en objetos, lo que hace que lleguen desfasadas al receptor y causen lo que se conoce como *interferencia destructiva*.
La Zona de Fresnel es vital porque esta área debe permanecer lo más despejada posible de obstáculos e interferencias para asegurar que las señales reflejadas no degraden la señal directa. Si la zona está obstruida, las ondas de radio pueden reflejarse y llegar al receptor desfasadas, cancelando la señal principal y reduciendo drásticamente la potencia y la calidad del enlace. Por lo tanto, no basta con ver el otro dispositivo; es imperativo que el volumen tridimensional que constituye la Zona de Fresnel esté libre de impedimentos.
Factores que Influyen en el Tamaño de la Zona de Fresnel
El tamaño de la Zona de Fresnel no es constante y varía en función de varios parámetros clave:
- Distancia entre el Transmisor y el Receptor: Este es el factor principal. Cuanto mayor sea la distancia entre los dos dispositivos, mayor será la Zona de Fresnel. Esto significa que los enlaces de larga distancia requieren una consideración aún más cuidadosa del despeje en esta zona, ya que el área a mantener libre es considerablemente más grande.
- Curvatura de la Tierra: A medida que la distancia entre el transmisor y el receptor aumenta, la curvatura de la Tierra también se convierte en un factor significativo. Incluso si el área directamente entre los dispositivos parece despejada, el suelo mismo podría convertirse en una obstrucción dentro de la Zona de Fresnel debido a su gran tamaño en enlaces largos.
- Frecuencia de Operación del Enlace: Las frecuencias de operación también afectan los requisitos de la Zona de Fresnel. Generalmente, las frecuencias más altas tienen Zonas de Fresnel más estrechas. Esto se debe a que las longitudes de onda más cortas asociadas con frecuencias más altas son menos propensas a la difracción y la reflexión en el mismo grado que las longitudes de onda más largas. Sin embargo, un enlace podría operar en un amplio rango de frecuencias, por lo que siempre se deben buscar las especificaciones y la orientación del fabricante para obtener información precisa.
Obstáculos Comunes y Cómo Superarlos
Los obstáculos pueden ser de varios tipos y presentan desafíos diferentes para la Zona de Fresnel:
- Obstáculos Físicos Obvios: Edificios, montañas o colinas son obstáculos físicos que deben evitarse. El enlace inalámbrico debe ubicarse de manera que esté por encima del edificio o posicionado para que la señal viaje alrededor de él. Estos son evidentes y pueden evitarse con una planificación adecuada.
- Árboles: Aunque también son una obstrucción física, los árboles son más problemáticos. A medida que crecen en altura, un árbol que actualmente no es una obstrucción podría convertirse en uno más adelante. A menos que el árbol se mantenga por debajo del espacio requerido para el enlace, eventualmente obstruirá parcial o totalmente el enlace. Los árboles de hoja caduca presentan problemas especiales: pueden proporcionar una obstrucción mínima o nula durante el otoño e invierno cuando las hojas se han caído, pero se convertirán rápidamente en una obstrucción cuando las hojas regresen en primavera y verano.
La solución más común para superar las obstrucciones de la Zona de Fresnel es elevar el enlace por encima del suelo. La altura necesaria dependerá de la distancia y la frecuencia de operación del enlace. Si existen obstrucciones basadas en el suelo (edificios, árboles) en la línea de visión o dentro de la Zona de Fresnel, el enlace podría tener que elevarse aún más. Dado que algunos enlaces tolerarán cierta obstrucción o interferencia de la Zona de Fresnel, siempre se debe consultar al fabricante del enlace para obtener orientación específica.
La Primera Zona de Fresnel: Despeje Crucial y Cálculos

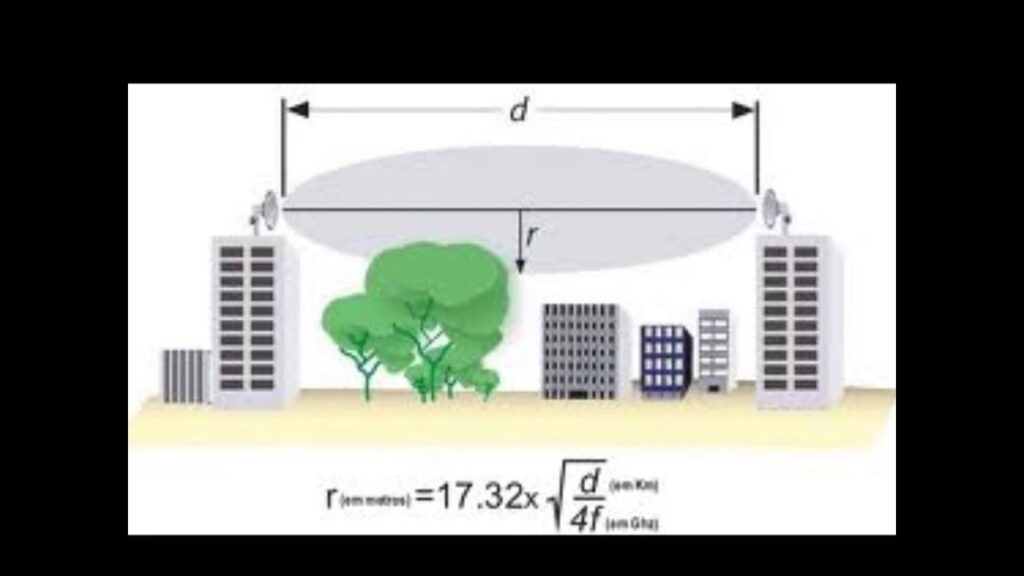

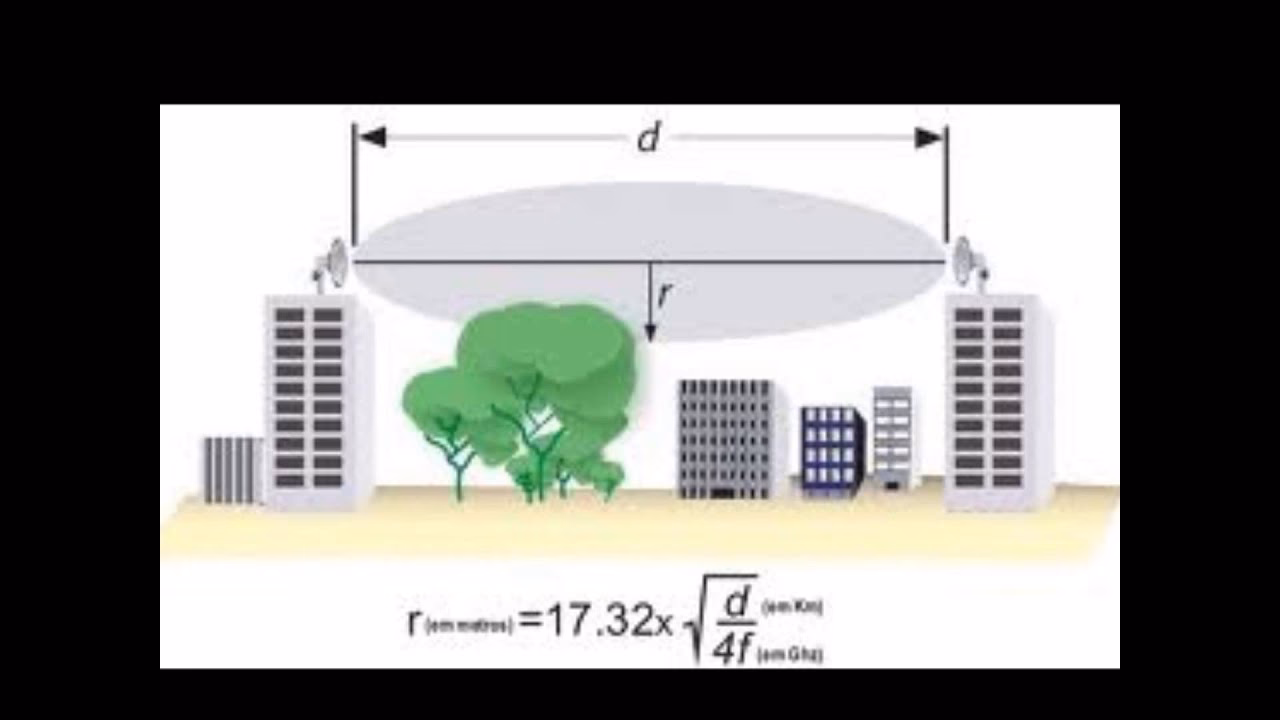

La *primera Zona de Fresnel* se define como una serie de anillos imaginarios que rodean la línea central de la trayectoria directa. La distancia desde la antena transmisora a cada anillo más la distancia desde el anillo a la antena receptora es exactamente igual a media longitud de onda más que la trayectoria directa entre las antenas. Las zonas de Fresnel subsiguientes se definen como anillos imaginarios más grandes, donde la diferencia en las longitudes de trayectoria es nλ/2, donde n es un entero mayor que 1 y λ es la longitud de onda en el espacio libre de la señal.
Aunque las reflexiones de orden superior de Fresnel pueden causar problemas con superficies altamente reflectantes (como terrenos planos y lisos o agua en calma), la regla general del diseño de microondas es que es suficiente despejar los objetos en un 0.6 F1, es decir, el 60% del radio de la primera Zona de Fresnel. Mantener al menos el 60% de la primera Zona de Fresnel despejada de cualquier obstrucción es esencial para garantizar el máximo rendimiento de un enlace inalámbrico.
Cálculo del Radio de la Primera Zona de Fresnel
Para determinar la Zona de Fresnel y asegurar los despejes adecuados a lo largo de la trayectoria, se utiliza una fórmula. El radio de la primera Zona de Fresnel en un punto a lo largo de la trayectoria directa desde las antenas transmisoras a las receptoras se puede calcular de la siguiente manera:
r = 17.32 * sqrt((d1 * d2) / (f * D))
Donde:
res el radio de la Zona de Fresnel en su punto más ancho (en metros).d1es la distancia desde el transmisor hasta el punto de interés (en kilómetros).d2es la distancia desde el punto de interés hasta el receptor (en kilómetros).Des la distancia total del enlace (en kilómetros),D = d1 + d2.fes la frecuencia de operación (en GHz).
Este valor representa una aproximación de primer orden y debe usarse solo como guía. No se implican garantías ni avales correspondientes.
Despejes Verticales Adicionales: Terreno y el Factor K
En el plano vertical, es necesario añadir el despeje de la Zona de Fresnel a la altura efectiva de los objetos que se encuentran bajo la trayectoria directa. Los factores a considerar incluyen la curvatura de la Tierra, los picos del terreno y/o cualquier objeto, como edificios y árboles. Tradicionalmente, tales análisis se realizaban gráficamente, aunque hoy en día es más probable que se hagan con un ordenador.
La curvatura efectiva de la Tierra puede no ser igual a la curvatura real debido a que el haz de microondas puede doblarse ligeramente debido a las condiciones atmosféricas. Este efecto se tiene en cuenta utilizando un factor llamado Factor K. K es la relación entre el radio efectivo y el radio real de la Tierra. Bajo condiciones atmosféricas normales, K es aproximadamente 4/3. Sin embargo, un diseño de trayectoria conservador a menudo requiere calcular los despejes usando K = 2/3 para asegurar un margen de seguridad.
La altura virtual (h, en pies) debido a la curvatura efectiva de la Tierra para una trayectoria de longitud D millas se puede calcular como:
h = (d1 * d2) / (1.5 * K)
Donde d1 y d2 son las distancias parciales en millas y K es el factor K.
Para el caso especial de antenas de igual altura que transmiten sobre una superficie lisa (donde el punto de máxima interferencia está a mitad de la trayectoria), la fórmula se simplifica a:
h_max = D^2 / (6 * K)
Donde h_max es el aumento de altura efectivo en el punto medio de la trayectoria, y D es la longitud total de la trayectoria en millas.
El análisis del perfil de trayectoria vertical generalmente se realiza utilizando mapas topográficos. Se añaden las alturas de cualquier elemento que sobresalga del nivel del suelo en el pico, como árboles o edificios, y finalmente se suma el 0.6 F1 (el despeje requerido de la primera Zona de Fresnel) para obtener la altura efectiva total del pico.
La Zona de Fresnel en el Radar de Penetración Terrestre (GPR)
El concepto de Zona de Fresnel no se limita a los enlaces inalámbricos. En aplicaciones como el Radar de Penetración Terrestre (GPR), también es fundamental. A una cierta profundidad en el suelo, la señal del GPR forma una huella o círculo con un radio determinado, que es una manifestación de la Zona de Fresnel. A partir de esta Zona de Fresnel en el subsuelo, se puede estimar la resolución horizontal y vertical del GPR. La resolución vertical, por ejemplo, describe la separación mínima en profundidad entre dos objetivos que el radar puede distinguir. Esto subraya la universalidad de este concepto ondulatorio en diferentes campos de aplicación.
Conclusión: La Zona de Fresnel como Pilar de la Conectividad
La Zona de Fresnel es mucho más que un concepto teórico; es un pilar fundamental en el diseño y la implementación de enlaces inalámbricos eficientes y confiables. Asegurar que esta zona crucial esté libre de obstrucciones es tan importante como tener una línea de visión directa. Al comprender cómo la distancia, la frecuencia y la topografía afectan su tamaño, y al aplicar los cálculos y despejes adecuados, podemos maximizar el rendimiento de nuestras comunicaciones inalámbricas y minimizar las pérdidas de señal. La regla del 60% de despeje de la primera Zona de Fresnel debe ser una máxima para cualquier ingeniero o técnico que trabaje con enlaces de radio.
Preguntas Frecuentes (FAQ)
¿Por qué es importante la Zona de Fresnel?
Es importante porque define el volumen tridimensional por donde viaja la mayor parte de la energía de una señal de radio. Si esta zona está obstruida, las señales pueden reflejarse y llegar desfasadas al receptor, causando interferencia destructiva y degradando la calidad del enlace.
¿Qué es la primera Zona de Fresnel?
Es la más crítica de las Zonas de Fresnel. Se define como la región elíptica donde la diferencia de trayectoria entre la señal directa y cualquier señal reflejada es de media longitud de onda. Se recomienda que al menos el 60% de esta zona esté despejada para un rendimiento óptimo.
¿Cómo calculo el radio de la Zona de Fresnel?
El radio (r) se puede calcular usando la fórmula r = 17.32 * sqrt((d1 * d2) / (f * D)), donde d1 y d2 son las distancias parciales, D es la distancia total del enlace (d1 + d2), y f es la frecuencia en GHz.
¿Qué sucede si hay obstrucciones en la Zona de Fresnel?
Las obstrucciones pueden causar que las señales se reflejen y lleguen desfasadas al receptor, resultando en una atenuación de la señal, una menor velocidad de transmisión o incluso la pérdida total del enlace. Los árboles de hoja caduca son un ejemplo de obstrucciones variables.
¿Cómo afecta la frecuencia a la Zona de Fresnel?
Las frecuencias más altas (longitudes de onda más cortas) resultan en Zonas de Fresnel más estrechas, lo que facilita el despeje en comparación con las frecuencias más bajas que tienen zonas más amplias.
¿Qué es el factor K en el diseño de enlaces?
El factor K es la relación entre el radio efectivo y el radio real de la Tierra. Se utiliza para modelar cómo las condiciones atmosféricas pueden doblar el haz de radio, afectando la curvatura efectiva de la Tierra y, por lo tanto, el despeje necesario para el enlace.
¿Para qué se utiliza la Zona de Fresnel en GPR?
En el Radar de Penetración Terrestre (GPR), la Zona de Fresnel ayuda a estimar la resolución horizontal y vertical del radar en el subsuelo. La "huella" o círculo de la señal del GPR a cierta profundidad está relacionada con esta zona, lo que permite determinar la capacidad del GPR para distinguir objetos cercanos.
