¿Cómo Calcular y Medir la Ventilación Natural?

En la era actual, donde la calidad del aire interior se ha vuelto una preocupación primordial para la salud y el bienestar, la ventilación en los edificios no es solo una cuestión de confort, sino una necesidad crítica. Tras eventos globales como la pandemia de COVID-19, arquitectos, ingenieros y empresas de construcción han intensificado su atención en el flujo de aire adecuado en todo tipo de edificaciones, desde oficinas y propiedades comerciales hasta hogares y fábricas. Una ventilación eficiente asegura un suministro constante de aire fresco, lo cual es fundamental no solo para el cumplimiento normativo, sino también para la seguridad y el bienestar de los ocupantes.

¿Qué es la Ventilación Natural y Por Qué es Crucial?

La ventilación se define como el proceso de mover el aire exterior hacia un edificio o una habitación y distribuirlo dentro de ese espacio. Su propósito fundamental es proporcionar aire saludable para respirar, diluyendo los contaminantes que se originan en el interior y eliminándolos eficazmente. La ventilación natural, en particular, se distingue por ser impulsada por fuerzas naturales como el viento y la flotabilidad térmica, generada por las diferencias de densidad del aire entre el interior y el exterior.

Estas fuerzas hacen que el aire exterior circule a través de aberturas diseñadas específicamente en la envolvente del edificio, como ventanas, puertas, chimeneas solares, torres de viento y ventiladores de goteo. La efectividad de la ventilación natural depende en gran medida del clima, el diseño del edificio y el comportamiento humano. Sus beneficios son múltiples y significativos:

• Modera la temperatura y la humedad: Ayuda a mantener un ambiente interior confortable.
• Repone el oxígeno: Asegura un suministro constante de aire fresco y rico en oxígeno.
• Controla contaminantes: Gestiona y minimiza la acumulación de humedad, olores, bacterias, polvo, dióxido de carbono, humo y otros contaminantes.
• Mejora el confort térmico: Crea movimiento de aire que mejora la sensación de bienestar de los ocupantes.
• Reduce la transmisión de virus: Desempeña un papel vital en la disminución de la propagación de patógenos transmitidos por el aire, como el COVID-19.

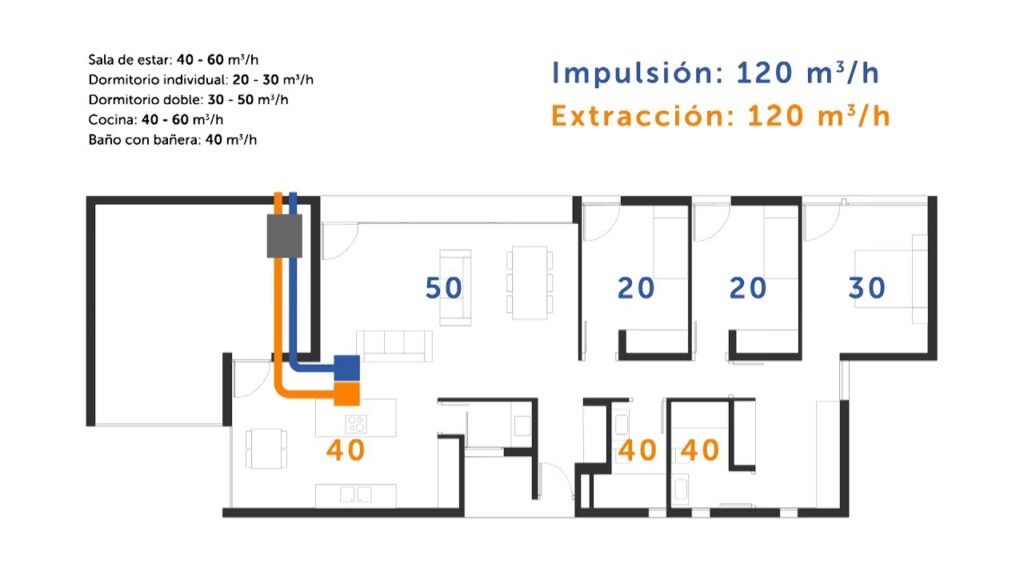

Requisitos de Ventilación: Estándares y Clasificaciones

Para garantizar una ventilación adecuada, es esencial comprender las normativas y clasificaciones aplicables a cada tipo de edificio. Organizaciones como la CIBSE (Chartered Institution of Building Services Engineers) en su Guía B2, proporcionan directrices claras sobre las tasas de ventilación recomendadas para mantener una calidad del aire óptima.

La siguiente tabla, reproducida de BS EN 13779-2007, ilustra las tasas de ventilación recomendadas por persona para edificios no residenciales, según la calidad del aire interior deseada:

Estas tasas se aplican por persona y son específicas para edificios no residenciales. Es importante destacar que ciertos entornos, como las aulas, tienen estándares de ventilación separados. Incluso instalaciones especializadas, como los almacenes de whisky (clasificado como líquido peligroso), tienen requisitos únicos. Por ejemplo, las regulaciones de construcción Parte F (NBS 2013b) exigen una tasa mínima de ventilación de 10 l/s por persona para oficinas. Como regla general, el suministro de aire fresco para otros lugares de trabajo debe oscilar entre 5 y 8 litros por segundo por persona, aunque otros factores pueden influir.

Mantener un buen nivel de ventilación natural es beneficioso en cualquier lugar de trabajo, pero el riesgo adicional de transmisión de virus ha hecho que la provisión de flujo de aire sea aún más crucial.

La Fórmula para Calcular la Ventilación Natural

Una vez que se comprenden los requisitos y la clasificación del edificio, el siguiente paso es aplicar estos conocimientos a un cálculo práctico. Este proceso puede parecer complejo debido a la naturaleza de los datos y las variables involucradas, pero con la fórmula correcta y un ejemplo claro, se vuelve más manejable.

El cálculo de la ventilación natural se basa en tres pasos fundamentales:

1. Clasificación: Es crucial entender la clasificación de su edificio para determinar el estándar de calidad del aire que necesita mantener y el volumen de aire que debe circular.
2. Recopilación de datos: Necesitará información sobre el número de ocupantes, el porcentaje de área libre de las rejillas de ventilación y la velocidad del aire.
3. Uso de la fórmula: Ingrese sus datos en la fórmula para determinar el área requerida de las celosías o aberturas de ventilación.

Idealmente, todos los sistemas de ventilación natural deben tener una entrada de bajo nivel y una salida de alto nivel para permitir un buen flujo cruzado de aire dentro de un espacio dado. Por ejemplo, si se requieren 2 m² de aberturas de entrada, se debe instalar un número equivalente de aberturas de salida.

Las tasas de ventilación de flujo cruzado se calculan utilizando la velocidad media del viento del aire entrante en la cara de las celosías, el porcentaje de área libre de las aberturas utilizadas y el volumen de aire requerido en m³ por segundo.

Datos Necesarios para el Cálculo (con Ejemplo)

Para aplicar la fórmula, necesitará los siguientes datos:

• Velocidad media del viento (m/s): Puede obtener datos de velocidad media del viento de fuentes meteorológicas locales. Por ejemplo, consideremos 2 m/s.
• Porcentaje de área libre de las aberturas (%): Este valor se refiere a la proporción del área total de la abertura que permite el paso del aire. Para este ejemplo, usaremos 48%.
• Coeficiente de descarga (Cd): Es un factor que representa la eficiencia con la que el aire fluye a través de una abertura. Los valores de Cd suelen estar disponibles en las especificaciones del producto del fabricante de las aberturas. Para nuestro ejemplo, usaremos 0.29.
• Volumen de aire requerido (m³/s): Se calcula a partir de las tasas de ventilación por persona (Tabla 1). Por ejemplo, si tenemos una oficina con 20 personas y, según la Tabla 1 (IDA1), necesitamos 20 l/s por persona para una alta calidad del aire, el volumen total requerido sería 20 personas * 20 l/s/persona = 400 l/s. Para convertir esto a m³/s, dividimos por 1000: 400 l/s ÷ 1000 = 0.4 m³/s. (Nota: el ejemplo original usa 0.2 m³/s para 20 personas, asumiendo 10 l/s por persona, que es el mínimo para oficinas. Usaremos el ejemplo original para coherencia.)

La Fórmula de Ventilación Natural Paso a Paso

La fórmula principal para calcular el área libre requerida es:

Volumen (m³/s) ÷ (Velocidad Media del Viento (m/s) x Cd) = Área Libre Requerida (m²)

Aplicando los valores del ejemplo:

0.2 m³/s ÷ (2 m/s x 0.29) = Área Libre Requerida (m²)

Primero calculamos el producto en el denominador:

2 m/s x 0.29 = 0.58

Luego, realizamos la división:

0.2 m³/s ÷ 0.58 = 0.34 m² (Área libre requerida)

Una vez que tenemos el área libre requerida en m², podemos calcular el área de ventilador o celosía total necesaria, utilizando el porcentaje de área libre de la celosía:

Área Libre Requerida (m²) ÷ % Área Libre de la Celosía = Respuesta

Respuesta x 100 = Área de Ventilación (m²)

Continuando con nuestro ejemplo, si una celosía tiene un 48% de área libre:

0.34 m² ÷ 48 = 0.00708

0.00708 x 100 = 0.708 m² (Área de ventilación total requerida)

Así, para este ejemplo, se requeriría una celosía con un área total de aproximadamente 0.71 m². Esto podría ser una celosía de 0.84 m de ancho por 0.84 m de alto, o cualquier otra combinación que sume la misma área, como 1 m de ancho por 0.71 m de alto, adaptándose a las condiciones del sitio.

Es importante señalar que estos cálculos pueden ser complejos debido a las variables y la naturaleza de los datos. Factores adicionales como las variaciones en la velocidad y dirección del viento, la ganancia solar y las caídas de presión no están incluidos en esta guía básica, pero deben considerarse en proyectos más complejos. Siempre es recomendable buscar el apoyo de un equipo técnico especializado para especificar con precisión los requisitos de ventilación.

Tipos de Ventilación: Natural, Mecánica e Híbrida

Existen principalmente tres métodos para ventilar un edificio: natural, mecánica e híbrida (o modo mixto). La elección entre ellos depende de diversos factores como el clima, el diseño del edificio, los costos y las necesidades específicas de control de la calidad del aire.

Ventilación Natural

Como se mencionó, es impulsada por fuerzas naturales. Sus principales ventajas son:

• Costo-efectiva: Menor costo de construcción, operación y mantenimiento.
• Silenciosa: No genera ruido de motores o ventiladores.
• Sin costos de funcionamiento: No requiere electricidad para su operación básica.
• Mantenimiento mínimo: Generalmente requiere menos mantenimiento que los sistemas mecánicos.
• Suministro de aire fresco: Proporciona un flujo constante de aire exterior.
• Flexibilidad de diseño: Permite soluciones estéticas y arquitectónicas variadas.

Sin embargo, la ventilación natural también presenta desventajas:

• Variabilidad: Depende de las condiciones climáticas externas (viento, temperatura), que son estocásticas.
• Dificultad de control: El flujo de aire puede ser excesivo en algunas zonas y estancado en otras.
• Tasas de renovación bajas: Puede haber bajas tasas de renovación de aire en condiciones climáticas desfavorables.
• Sin filtración: No permite el uso de filtros de partículas, lo que puede ser un problema en ambientes con alta polución.
• Riesgos de seguridad/privacidad: La necesidad de mantener ventanas abiertas puede comprometer la seguridad o la privacidad.
• Dependencia de la acción humana: Requiere que los ocupantes abran ventanas o puertas, lo que no siempre sucede.

Ventilación Mecánica

Es impulsada por ventiladores u otros mecanismos. Si está bien diseñada, instalada y mantenida, ofrece:

• Flujo de aire confiable: Ofrece tasas de flujo de aire diseñadas de manera consistente, independientemente del clima.
• Control de temperatura y humedad: Se integra fácilmente con sistemas de aire acondicionado.
• Filtración: Permite la eliminación de microorganismos, partículas, gases y olores.
• Control de la dirección del flujo: El aire puede dirigirse de zonas limpias a sucias (ej. aislamiento).
• Funcionamiento universal: Opera siempre que haya electricidad.

Las desventajas de la ventilación mecánica incluyen:

• Altos costos: Elevados costos de instalación y mantenimiento.
• Fallo de funcionamiento: Puede ser interrumpida por fallas de equipo, cortes de energía o mal diseño/mantenimiento.
• Propagación de enfermedades: Si no se mantiene adecuadamente, puede contribuir a la propagación de patógenos.
• Complejidad: Requiere una gestión y colaboración activa entre el personal médico y técnico, lo cual a menudo es deficiente.

Ventilación Híbrida (Modo Mixto)

Combina lo mejor de ambos mundos, utilizando fuerzas naturales y recurriendo a la ventilación mecánica cuando el flujo natural es insuficiente. Sus ventajas son:

• Fiabilidad: Mayor estabilidad en el flujo de aire al compensar las deficiencias de la ventilación natural.
• Eficiencia energética: Maximiza el uso de fuerzas naturales para reducir el consumo de energía.
• Altas tasas de renovación: Puede alcanzar tasas muy altas cuando sea necesario.

Sin embargo, puede ser más costosa de diseñar y construir que los sistemas puramente naturales, y comparte algunas de las limitaciones de los sistemas mecánicos si no se gestiona adecuadamente.

Ventilación para el Control de Infecciones

La decisión entre ventilación natural y mecánica para el control de infecciones es crítica. En el Reino Unido, la política del Servicio Nacional de Salud (NHS) tiende a limitar la ventilación mecánica a áreas médicas principales (salas de aislamiento, quirófanos), mientras que las salas de pacientes a menudo dependen de la ventilación natural a través de ventanas. Por el contrario, la guía de diseño de la American Society of Heating, Refrigerating and Air-Conditioning Engineers (ASHRAE) exige que todas las áreas estén ventiladas mecánicamente.

Estudios han mostrado que, aunque la ventilación mecánica es costosa y a menudo no cumple con las tasas recomendadas o mantiene la presión negativa deseada en salas de aislamiento (hasta un 38% de fallos en algunos estudios), la ventilación natural bien diseñada puede ofrecer tasas de renovación de aire muy altas. Un análisis comparativo en hospitales de Lima, Perú, encontró que la apertura de ventanas y puertas en edificios antiguos podía proporcionar una ventilación mediana de 28 ACH (cambios de aire por hora), más del doble de los 12 ACH recomendados para salas de aislamiento con presión negativa. Sin embargo, esto depende de la operación correcta de puertas y ventanas, y la medición de la tasa de ventilación puede ser afectada por múltiples variables climáticas y de diseño.

En última instancia, la elección debe basarse en las necesidades específicas, la disponibilidad de recursos y el costo-beneficio para proporcionar el mejor control de riesgos. La colaboración entre el personal médico y técnico es fundamental para el éxito de cualquier sistema de ventilación.

Evaluación del Rendimiento de la Ventilación

Evaluar el rendimiento de la ventilación en los edificios es crucial para asegurar que los sistemas funcionen como se espera. Esto se puede hacer desde cuatro aspectos principales, que corresponden a los elementos básicos de la ventilación:

1. Tasa de ventilación: ¿El sistema proporciona una tasa de ventilación suficiente, según lo requerido por las normativas y el uso del espacio?
2. Dirección del flujo de aire: ¿El flujo de aire general en el edificio se mueve de zonas limpias a zonas sucias (por ejemplo, de pasillos a salas de aislamiento o áreas de contención como laboratorios)?
3. Eficiencia de distribución: ¿Qué tan eficientemente se distribuye el aire exterior a cada ubicación dentro de la habitación?
4. Eficiencia de eliminación de contaminantes: ¿Qué tan eficientemente se eliminan los contaminantes en el aire de cada ubicación del espacio?

Para medir el rendimiento, se utilizan dos índices de rendimiento generales: la eficiencia de intercambio de aire, que indica qué tan eficientemente se distribuye el aire fresco en la habitación, y la efectividad de la ventilación, que indica qué tan eficientemente se eliminan los contaminantes en el aire de la habitación.

Los ingenieros también definen la 'edad media local del aire' como el tiempo promedio que tarda el aire en llegar a un punto específico desde que entró por primera vez en la habitación, y la 'edad media del aire de la habitación' como el promedio de la edad del aire en todos los puntos de la habitación. La edad del aire se puede medir utilizando técnicas de gas trazador, donde se inyecta un gas inerte y se mide su disipación con el tiempo. La eficiencia de intercambio de aire se puede calcular a partir del número de cambios de aire por hora (ACH) y la edad media del aire de la habitación.

• Para una ventilación tipo 'pistón' (aire que se mueve uniformemente sin mezclarse), la eficiencia de intercambio de aire es del 100%.
• Para una ventilación de 'mezcla completa' (aire que se mezcla instantáneamente en todo el espacio), la eficiencia es del 50%.
• La ventilación por desplazamiento se encuentra entre estos dos extremos.
• Un 'cortocircuito' del aire, donde el aire nuevo sale rápidamente sin mezclarse adecuadamente, resulta en una eficiencia inferior al 50%.

La tasa de flujo de ventilación se puede medir midiendo la rapidez con la que un gas trazador inyectado se disipa en una habitación, o midiendo la velocidad del aire a través de las aberturas de ventilación o conductos, junto con el área de flujo. La dirección del flujo de aire se puede visualizar con humo, mientras que técnicas avanzadas como la Dinámica de Fluidos Computacional (CFD) y la Velocimetría por Imágenes de Partículas (PIV) permiten modelar el rendimiento de la distribución del aire en una habitación.

Consideraciones al Especificar un Proyecto de Ventilación Natural

Al especificar un proyecto que incorpore ventilación natural, es fundamental considerar la integración de los componentes en el diseño general del edificio. Los sistemas de ventilación natural se diseñan a medida para adaptarse a una variedad de edificios y usos, maximizando la eficiencia y la estética.

Un principio de diseño clave para la ventilación natural es la creación de un sistema de flujo cruzado eficaz. Esto implica la instalación de aberturas de entrada a nivel bajo y aberturas de salida a nivel alto. Esta disposición permite que el aire fresco entre por la parte inferior del espacio y, a medida que se calienta por la actividad de los ocupantes o el calor solar, ascienda y salga por las aberturas superiores, creando un efecto de chimenea o flotabilidad térmica que impulsa el flujo de aire.

La selección de productos adecuados, como celosías o rejillas, es vital. Los fabricantes proporcionan datos técnicos, incluyendo el porcentaje de área libre y el coeficiente de descarga (Cd), que son esenciales para los cálculos de ventilación. Estos valores varían según el diseño y el material del producto, y deben ser cuidadosamente consultados en las especificaciones del fabricante.

Dado que los cálculos de ventilación natural pueden ser complejos, influenciados por variables como la velocidad y dirección del viento, la ganancia solar y las caídas de presión, es altamente recomendable buscar el asesoramiento de un equipo técnico o de diseño especializado. Estos profesionales pueden ayudar a calcular el tamaño y la ubicación óptimos de las aberturas de ventilación para asegurar que el sistema cumpla con los requisitos de calidad del aire y confort, al tiempo que se integra armoniosamente con la arquitectura del edificio.

Preguntas Frecuentes (FAQ)

¿Por qué es importante la ventilación natural en los edificios?

La ventilación natural es crucial porque asegura un suministro constante de aire fresco, lo que ayuda a moderar la temperatura y la humedad, repone el oxígeno, y gestiona la acumulación de contaminantes como CO2, olores, bacterias, polvo y humedad. Además, es fundamental para reducir la transmisión de virus al mantener un flujo de aire adecuado, mejorando significativamente la salud y el confort de los ocupantes.

¿Cuáles son las principales fuerzas que impulsan la ventilación natural?

Las dos fuerzas principales que impulsan la ventilación natural son el viento y la flotabilidad térmica (también conocida como efecto chimenea). El viento crea diferencias de presión alrededor del edificio, empujando el aire a través de las aberturas. La flotabilidad térmica ocurre debido a las diferencias de temperatura y densidad del aire: el aire caliente y menos denso asciende y sale por aberturas elevadas, mientras que el aire frío y más denso entra por aberturas bajas.

¿Qué es el coeficiente de descarga (Cd) en el cálculo de ventilación?

El coeficiente de descarga (Cd) es un valor adimensional que representa la eficiencia con la que el aire fluye a través de una abertura de ventilación. Es un factor que corrige la diferencia entre el área geométrica de una abertura y el área efectiva por la que realmente fluye el aire, teniendo en cuenta la fricción y las turbulencias. Los valores de Cd son proporcionados por los fabricantes de productos de ventilación y son esenciales para calcular con precisión el área libre requerida de las aberturas.

¿Cómo se diferencia la ventilación natural de la mecánica en términos de costos y mantenimiento?

La ventilación natural es generalmente más costo-efectiva en términos de instalación, operación y mantenimiento. No requiere electricidad para su funcionamiento básico (eliminando costos de energía) y sus componentes son más simples, lo que reduce la necesidad de mantenimiento complejo. Por otro lado, la ventilación mecánica implica altos costos iniciales de instalación (ventiladores, conductos, filtros), elevados costos de energía para su funcionamiento y requiere un mantenimiento regular y especializado para asegurar su eficiencia y prevenir fallos, lo que aumenta significativamente los gastos a largo plazo.

¿Se puede usar la ventilación natural para el control de infecciones?

Sí, la ventilación natural puede ser una herramienta efectiva para el control de infecciones, especialmente en climas adecuados y con un diseño apropiado. Permite altas tasas de renovación de aire a bajo costo, lo que diluye los patógenos en el ambiente. Sin embargo, su eficacia es variable y depende de las condiciones climáticas. A diferencia de la ventilación mecánica, no permite la filtración de aire ni un control preciso de la dirección del flujo de aire o la presión diferencial, lo que puede ser una desventaja en entornos de alto riesgo como las salas de aislamiento.
