Cálculo de la Velocidad de Retracción de un Cilindro Hidráulico

En el fascinante mundo de la ingeniería y la maquinaria pesada, los cilindros hidráulicos son componentes esenciales que impulsan innumerables aplicaciones, desde la construcción hasta la manufactura. Sin embargo, un aspecto crucial y a menudo malinterpretado de su funcionamiento es la velocidad. Existe una creencia común de que operaciones más rápidas equivalen a un rendimiento más eficiente. En realidad, esto rara vez es cierto. La clave no reside en hacer que los cilindros hidráulicos sean lo más rápidos posible, sino en seleccionar y operar aquellos que puedan manejar velocidades adecuadas para sus aplicaciones específicas. Una comprensión profunda de cómo calcular y controlar la velocidad, especialmente la velocidad de retracción, es vital para la longevidad y la eficiencia de cualquier sistema hidráulico.

Este artículo desglosará las complejidades de la velocidad de los cilindros hidráulicos, enfocándose en las fórmulas y los principios que rigen su extensión y, de manera particular, su retracción. Exploraremos las consecuencias de una velocidad incorrecta, los factores que la influyen y, lo más importante, cómo realizar los cálculos precisos para asegurar un funcionamiento óptimo de su maquinaria.

La Importancia de la Velocidad Correcta en Cilindros Hidráulicos

Si bien un cilindro que opera demasiado lento puede provocar retrasos y estancamientos en la producción, el verdadero peligro reside en los cilindros que funcionan a una velocidad excesivamente alta. Cuando las velocidades superan los límites de diseño o las intenciones operativas, el pistón puede llegar al final de su carrera (lo que se conoce como 'tocar fondo') con una fuerza excesiva. Este impacto violento contra la tapa del extremo o la prensaestopas puede resultar en daños catastróficos, como roturas, fugas o incluso la falla total del cilindro. Los signos de que un cilindro está operando demasiado rápido incluyen:

• Generación excesiva de calor, que deteriora los sellos, daña los componentes internos y degrada el fluido hidráulico.
• Aumento significativo del desgaste en todas las piezas móviles.
• Altos niveles de fricción, contribuyendo aún más al calor y al desgaste.
• Reducción drástica de la vida útil del sistema hidráulico en general.

Por lo tanto, es fundamental que ingenieros y fabricantes se centren en la selección de cilindros que puedan mantener velocidades consistentes y seguras, adecuadas para las demandas exactas de su aplicación.

Factores que Influyen en la Velocidad de un Cilindro Hidráulico

La velocidad de un cilindro hidráulico no es un valor estático; está influenciada por una variedad de factores, tanto en la fase de diseño como durante la operación normal del equipo. Al diseñar un cilindro para un nuevo equipo, es crucial considerar:

• Longitud de la carrera: Una carrera más larga naturalmente requerirá más tiempo para completarse a una velocidad dada.
• Temperatura ambiente: Las variaciones de temperatura pueden afectar la viscosidad del fluido hidráulico, lo que a su vez impacta la velocidad.
• Circuitos regenerativos: Estos circuitos pueden redirigir el fluido para aumentar la velocidad en una dirección específica.
• Bombas de tamaño adecuado: El caudal de la bomba es un factor directo en la velocidad del cilindro.
• Materiales de los sellos: Sellos fabricados con materiales especializados pueden ayudar a mantener velocidades consistentes incluso en entornos exigentes.
• Diseño general del sistema: La configuración de tuberías, válvulas y otros componentes influye enormemente.

Si los problemas de velocidad surgen durante las operaciones normales del equipo, varias causas pueden ser la raíz del problema. Las posibilidades incluyen, pero no se limitan a:

• Fugas internas: El fluido que se desvía dentro del cilindro o las válvulas reduce el flujo efectivo hacia el pistón.
• Cambios en la viscosidad del fluido: Un fluido demasiado denso o demasiado ligero puede afectar el rendimiento, dependiendo del diseño de la bomba y del sistema.
• Configuración incorrecta de las válvulas: Válvulas mal ajustadas o dañadas pueden restringir o desviar el flujo de forma inesperada.
• Problemas mecánicos: Esto puede incluir desgaste del pistón, daños en el vástago o problemas con los puntos de montaje.

Para abordar eficazmente los problemas de velocidad, es esencial identificar la causa raíz específica a través de una cuidadosa resolución de problemas e inspección. Esto puede implicar examinar los componentes hidráulicos, ajustar las válvulas, verificar si hay bloqueos, asegurar un suministro de fluido adecuado o consultar el manual de operaciones del equipo.

Principios Básicos de Fuerza y Velocidad en Cilindros Hidráulicos

Cuando el flujo hidráulico ingresa a un recipiente cerrado con un pistón móvil, este se desplaza por la fuerza aplicada a su superficie. Este es el principio fundamental de funcionamiento de los cilindros hidráulicos. La fuerza y la velocidad del cilindro se expresan mediante las siguientes ecuaciones generales:

• Fuerza del cilindro (F) = Presión (P) x Área del cilindro (A)
• Velocidad del cilindro (V) = Caudal de entrada (Q) / Área del cilindro (A)

La potencia del cilindro se calcula como el producto de la fuerza por la distancia recorrida por unidad de tiempo:

• Potencia de salida del cilindro = Fuerza x Velocidad
• Potencia de salida del cilindro = (Presión x Área del cilindro) x (Caudal de entrada / Área del cilindro)
• Potencia de salida del cilindro = Presión x Caudal de entrada

Esta última expresión es comúnmente conocida como potencia hidráulica. Comprender estas relaciones fundamentales es crucial antes de adentrarnos en los cálculos específicos de extensión y retracción.

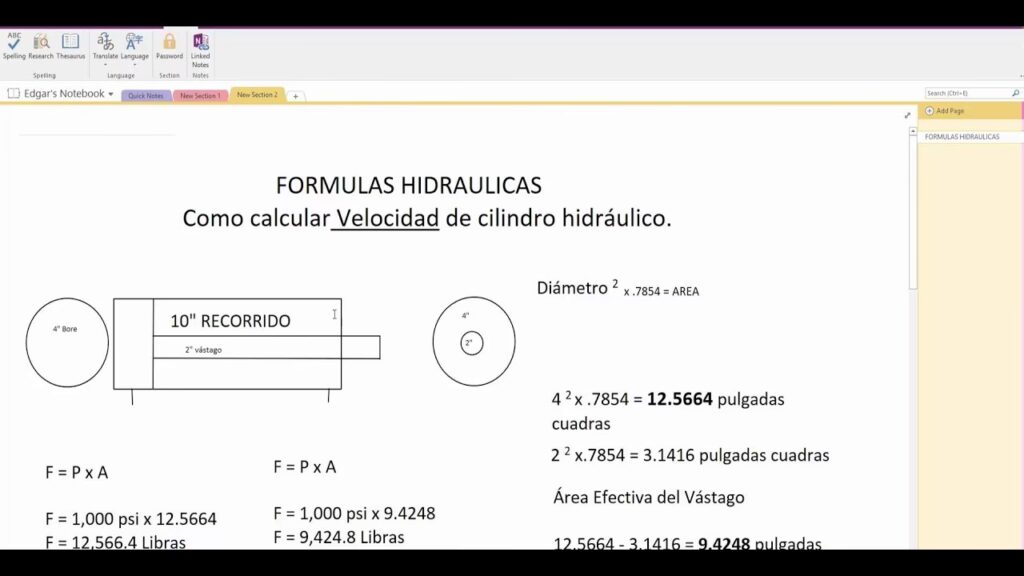

Cálculo de la Velocidad de un Cilindro Hidráulico

La velocidad de un cilindro hidráulico, tanto en extensión como en retracción, depende directamente del área efectiva sobre la que actúa el fluido y del caudal de este. A continuación, desglosaremos los cálculos necesarios.

Velocidad de Extensión

Para determinar la velocidad de extensión de un cilindro hidráulico, se requieren dos cálculos principales. El primero es el área del pistón, que es la superficie sobre la que el fluido empuja para extender el cilindro. El segundo es la velocidad de extensión propiamente dicha.

1. Cálculo del Área del Pistón (A_p)

El área del pistón se calcula utilizando la fórmula estándar para el área de un círculo:

A_p = π x D_p² / 4

Donde:

• A_p se refiere al área del pistón (en pulgadas cuadradas, por ejemplo).
• D_p es el diámetro del pistón (en pulgadas).

Ejemplo: Supongamos que su cilindro tiene un diámetro de pistón de 3 pulgadas:

2. Cálculo de la Velocidad de Extensión (V_E)

Una vez que se tiene el área del pistón, se puede calcular la velocidad de extensión utilizando la siguiente fórmula. La constante 231 se utiliza para convertir el caudal de galones por minuto (GPM) a pulgadas cúbicas por minuto, lo que permite obtener la velocidad en pulgadas por minuto.

V_E = 231 x Q / A_p

Donde:

• V_E se refiere a la velocidad de extensión (en pulgadas por minuto).
• Q es el caudal del fluido (en galones por minuto, GPM).
• A_p es el área del pistón (en pulgadas cuadradas).

Ejemplo: Utilizando el mismo cilindro de arriba (A_p = 7.065 in²) y asumiendo un caudal de fluido de 10 GPM:

Velocidad de Retracción: El Corazón del Movimiento

La velocidad de retracción de un cilindro hidráulico es un aspecto crucial y, de hecho, siempre será más rápida que la velocidad de extensión en un cilindro de doble efecto. Esto se debe a que hay menos volumen de fluido dentro del cilindro en el lado del vástago, lo que significa que el mismo caudal desplaza el pistón a una velocidad mayor debido a la menor área efectiva.

Para calcular con precisión la velocidad de retracción de su cilindro, se necesitan tres fórmulas: el área del pistón (que ya calculamos), el área del vástago y la tasa de velocidad de retracción.

1. Cálculo del Área del Vástago (A_r)

El área del vástago se calcula de manera similar al área del pistón, usando el diámetro del vástago:

A_r = π x D_r² / 4

Donde:

• A_r se refiere al área del vástago (en pulgadas cuadradas).
• D_r es el diámetro del vástago (en pulgadas).

Ejemplo: Supongamos que su cilindro tiene un vástago con un diámetro de 1 pulgada:

2. Cálculo de la Velocidad de Retracción (V_r)

La velocidad de retracción se determina utilizando la siguiente fórmula. La clave aquí es que el fluido actúa sobre un área efectiva menor, que es el área del pistón menos el área del vástago. Esto crea el efecto de una mayor velocidad para el mismo caudal.

V_r = 231 x Q / (A_p - A_r)

Donde:

• V_r se refiere a la velocidad de retracción (en pulgadas por minuto).
• Q es el caudal del fluido (en galones por minuto, GPM).
• A_p es el área del pistón (en pulgadas cuadradas).
• A_r es el área del vástago (en pulgadas cuadradas).

Ejemplo: Asumiendo un cilindro con un área de pistón de 7.065 in² (calculada anteriormente), un área de vástago de 0.785 in² (calculada anteriormente) y un caudal de fluido de 10 GPM:

Como se puede observar en los ejemplos, la velocidad de retracción (aproximadamente 367.83 pulgadas/minuto) es, de hecho, más rápida que la velocidad de extensión (aproximadamente 327 pulgadas/minuto) para el mismo caudal, lo que confirma el principio de la menor área efectiva en el lado del vástago.

Comparación: Velocidad de Extensión vs. Retracción

La diferencia en las velocidades de extensión y retracción es una característica inherente de los cilindros hidráulicos de doble efecto, y es crucial comprenderla para el diseño y la operación del sistema. La siguiente tabla resume las diferencias clave:

Optimizando el Rendimiento y la Longevidad del Cilindro

Una vez que se comprenden los principios y los cálculos de la velocidad, el siguiente paso es asegurar que sus cilindros hidráulicos operen de manera óptima. Si se observan problemas de velocidad durante la operación normal, es crucial realizar una investigación exhaustiva para identificar la causa raíz. Esto podría implicar una serie de pasos:

• Inspección de componentes: Revise visualmente el cilindro, las mangueras, las tuberías y las válvulas en busca de signos de daño, fugas o bloqueos.
• Medición de presión y caudal: Utilice equipos de diagnóstico para verificar que la presión y el caudal del fluido son los esperados según el diseño del sistema.
• Revisión del fluido hidráulico: Verifique la limpieza y la viscosidad del fluido. La contaminación o una viscosidad incorrecta pueden afectar significativamente el rendimiento.
• Ajuste de válvulas: Asegúrese de que todas las válvulas de control de flujo y presión estén configuradas correctamente según las especificaciones del fabricante.
• Mantenimiento preventivo: El reemplazo regular de sellos, el monitoreo del desgaste y la lubricación adecuada son fundamentales para prevenir problemas de velocidad a largo plazo.

Al prestar atención a estos detalles y aplicar los conocimientos sobre las fórmulas de velocidad, puede garantizar que sus cilindros hidráulicos funcionen de manera eficiente, segura y con una vida útil prolongada, maximizando la productividad y minimizando los tiempos de inactividad costosos.

Preguntas Frecuentes (FAQ)

¿Por qué la velocidad de retracción es más rápida que la de extensión en un cilindro hidráulico?

La velocidad de retracción es más rápida que la de extensión debido a la diferencia en el área efectiva sobre la que actúa el fluido. Durante la extensión, el fluido empuja sobre toda el área del pistón (A_p). Durante la retracción, el vástago ocupa parte del área del pistón, lo que significa que el fluido actúa sobre un área más pequeña (A_p - A_r). Para un mismo caudal de fluido, una menor área efectiva resulta en una mayor velocidad del pistón.

¿Qué problemas puede causar una velocidad incorrecta en un cilindro hidráulico?

Una velocidad incorrecta puede causar varios problemas. Si es demasiado lenta, puede provocar retrasos en la producción y estancamientos. Si es demasiado rápida, el cilindro puede 'tocar fondo' violentamente, causando daños a los sellos, componentes internos y al propio cilindro. Esto puede generar calor excesivo, aumentar el desgaste, la fricción y reducir drásticamente la vida útil del sistema hidráulico.

¿Qué factores influyen en la velocidad de un cilindro hidráulico?

La velocidad de un cilindro hidráulico está influenciada por factores de diseño como la longitud de la carrera, la temperatura ambiente, el tamaño de la bomba, el tipo de sellos y el diseño general del circuito hidráulico (por ejemplo, circuitos regenerativos). Durante la operación, puede verse afectada por fugas internas, cambios en la viscosidad del fluido, configuraciones incorrectas de las válvulas y problemas mecánicos dentro del cilindro o el sistema.

¿Cómo se calcula la fuerza de un cilindro hidráulico?

La fuerza que un cilindro hidráulico puede ejercer se calcula multiplicando la presión del fluido (P) por el área efectiva del pistón (A) sobre la que actúa. La fórmula es: Fuerza = Presión x Área del Cilindro. Es importante recordar que el área efectiva puede variar entre la extensión y la retracción.

¿Qué es el caudal en el contexto de la velocidad de un cilindro hidráulico?

El caudal (Q) se refiere al volumen de fluido hidráulico que fluye a través de un sistema por unidad de tiempo, generalmente medido en galones por minuto (GPM) o litros por minuto (LPM). Es un factor crítico en el cálculo de la velocidad del cilindro, ya que una mayor cantidad de fluido moviéndose por el sistema resultará en un movimiento más rápido del pistón, asumiendo que el área efectiva se mantiene constante.
