La Tensión Umbral: Diodos y SiC MOSFETs

En el fascinante mundo de la electrónica, comprender el comportamiento de los componentes es fundamental para diseñar y analizar circuitos. Uno de los parámetros más críticos y a menudo malinterpretados es la tensión umbral. Este valor define el punto en el que un semiconductor comienza a conducir electricidad de manera significativa, marcando la diferencia entre un componente inactivo y uno en pleno funcionamiento. Si bien su concepto básico puede parecer sencillo, su medición y las complejidades asociadas, especialmente en dispositivos avanzados como los MOSFETs de Carburo de Silicio (SiC), revelan una profundidad técnica sorprendente.

La tensión umbral, a veces también conocida como tensión de encendido o tensión de barrera, es el voltaje mínimo que debe aplicarse a través de un diodo polarizado directamente para que comience a conducir una corriente eléctrica significativa. Para los diodos más comunes, los de silicio, esta tensión se sitúa aproximadamente en 0,7 V. Esto significa que, si aplicamos menos de 0,7 V en polarización directa, el diodo apenas conducirá; pero una vez que superamos esa barrera, la corriente aumenta rápidamente. En el caso de los diodos de germanio, este valor es menor, alrededor de 0,3 V. Este concepto es vital para el análisis de circuitos, ya que determina si un diodo se comportará como un interruptor cerrado (conduciendo) o abierto (no conduciendo).

La Curva Característica y la Tensión Umbral

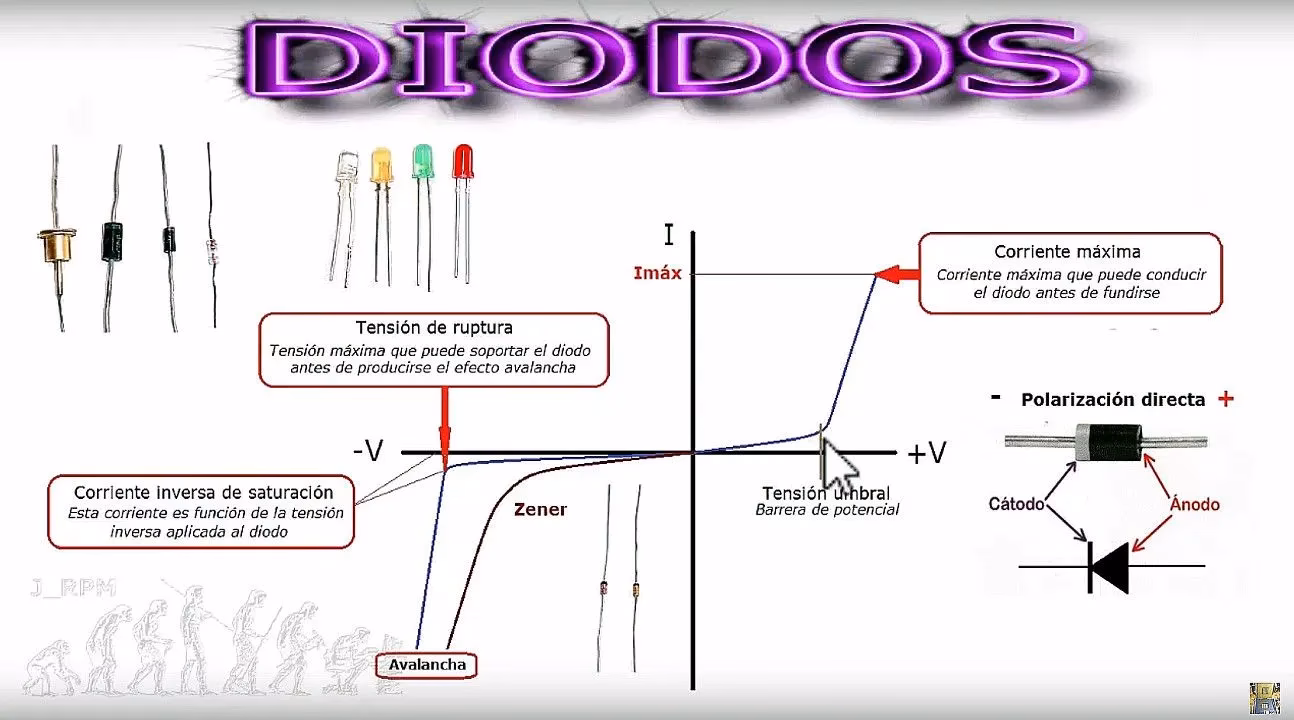

El comportamiento de un diodo se visualiza a través de su curva característica, que relaciona la corriente que fluye a través de él con la tensión aplicada en sus terminales. En la zona de polarización directa, la corriente permanece muy baja hasta que la tensión alcanza la barrera de potencial. A partir de ese punto, la corriente se incrementa de forma exponencial. La tensión umbral es precisamente ese punto de inflexión donde la conducción se vuelve eficiente. Por otro lado, en polarización inversa, la corriente es prácticamente nula hasta que se alcanza la tensión de ruptura, un punto en el que el diodo puede sufrir daños irreversibles debido a una avalancha de electrones.

La Complejidad en la Medición de la Tensión Umbral de MOSFETs SiC

Aunque el concepto de tensión umbral es universal para los dispositivos semiconductores, su medición en componentes de potencia avanzados, como los MOSFET de Carburo de Silicio (SiC), presenta desafíos significativos. Los dispositivos de banda ancha, como los de SiC, son muy valorados en la electrónica de potencia por su eficiencia y densidad de potencia, especialmente en aplicaciones de alta tensión y alta corriente. Sin embargo, la medición de la tensión umbral (Vt) en un MOSFET de SiC puede ser problemática debido a un fenómeno conocido como histéresis.

La histéresis en la tensión umbral de un MOSFET de SiC se manifiesta como una variación del valor de Vt dependiendo del historial de polarización de la puerta. Esto significa que el valor medido de la tensión umbral puede ser diferente si la tensión de la puerta se barre de valores negativos a positivos (barrido ascendente) que si se barre de valores positivos a negativos (barrido descendente). Esta variación no es trivial, ya que puede afectar otras características críticas del dispositivo, como la corriente de fuga y la resistencia en estado activo (RdsOn), e incluso impactar la estabilidad a largo plazo en pruebas de fiabilidad.

Causa Fundamental de la Histéresis: Atrapamiento de Carga

La principal causa de esta histéresis es el atrapamiento de carga de huecos en la interfaz entre el SiC y el óxido de la puerta. Cuando se aplica una tensión negativa en la puerta, los huecos (portadores mayoritarios con cargas positivas en la capa de SiC) son forzados a moverse hacia la interfaz del óxido de la puerta, donde algunos quedan atrapados. Cuando se realiza un barrido ascendente de la tensión de puerta, la polarización positiva de la puerta atrae electrones hacia la capa de SiC para permitir el flujo de corriente de drenaje. Además, los huecos previamente atrapados atraen aún más electrones, lo que resulta en un flujo de corriente más alto de lo esperado para una tensión de puerta dada.

Por el contrario, cuando se aplica una tensión positiva en la puerta, los electrones se mueven hacia la capa de interfaz y la polarización positiva de la puerta empuja las cargas positivas previamente atrapadas desde la capa de óxido de silicio hacia la capa de SiC. Cuando el barrido de la tensión de puerta se realiza en dirección descendente, los electrones impulsados por la tensión de puerta contribuyen a que el nivel de corriente de drenaje sea inferior al de la dirección ascendente, creando así la brecha de histéresis.

El Estándar JEDEC JEP183A para Mediciones Fiables

Para abordar este problema de fiabilidad en la medición de la tensión umbral, el estándar JEDEC JEP183A ha introducido directrices específicas. La clave de este estándar es la aplicación de un pulso de preacondicionamiento en la terminal de puerta antes de la medición del barrido. Este pulso busca liberar cualquier carga de huecos atrapada de la interfaz de óxido de silicio, permitiendo así una medición más consistente. Además, el estándar propone barrer la tensión de puerta en dirección descendente para la medición final.

Métodos de Medición de la Tensión Umbral según JEDEC JEP183A

El estándar JEP183A describe tres métodos principales para medir la tensión umbral en MOSFETs de SiC, todos ellos compatibles con equipos de caracterización avanzados como las unidades SourceMeter (SMU) de Keithley. La implementación de estos métodos a menudo se realiza con scripts de procesador de prueba (TSP) que automatizan la secuencia de pulsos y barridos.

Método Uno: Barrido de Tensión de Puerta con Drenaje Fijo

Este es el método más directo. Consiste en fijar la tensión de drenaje y barrer la tensión de puerta mientras se mide la corriente de drenaje. Para cumplir con el estándar, se aplica un pulso de preacondicionamiento en la terminal de puerta (mientras el drenaje y la fuente están a tierra). Después del pulso, se fija la tensión de drenaje y se barre la tensión de puerta (generalmente en dirección descendente) mientras se registra la corriente de drenaje. La tensión umbral se define típicamente como la tensión de puerta a la que la corriente de drenaje alcanza un nivel específico (por ejemplo, 1 mA).

Este método genera una curva de transferencia típica (V_g-I_d) a partir de la cual se puede calcular fácilmente la tensión umbral. La ventaja de usar software de caracterización es que puede realizar el cálculo de Vt directamente a partir de los datos I-V brutos.

Método Dos: Barrido de Tensión de Puerta y Drenaje

Este método es más complejo, ya que implica el barrido simultáneo de la tensión de puerta y de drenaje. Para esto, existen varias configuraciones de instrumentación posibles:

• Opción 1: SMU única con matriz de conmutación. Una sola SMU se enruta a los terminales deseados para el pulso de preacondicionamiento y el barrido. Aunque esto asegura que los terminales reciban la misma entrada, añade complejidad de programación y hardware.
• Opción 2: Dos SMU separadas. Se conectan dos SMU, una a la puerta y otra al drenaje. Ambas SMU deben funcionar en sincronización precisa para asegurar que la puerta y el drenaje estén al mismo potencial durante el barrido. El pulso de preacondicionamiento se aplica en la puerta mientras los otros terminales están a tierra.
• Opción 3: Una SMU para barrido, otra para preacondicionamiento. Esta configuración reduce los requisitos de sincronización. Una SMU realiza el barrido (conectada al drenaje) y la segunda SMU solo realiza el pulso de preacondicionamiento (conectada a la puerta). La clave aquí es conectar el terminal LO de la SMU de la puerta al terminal HI de la SMU del drenaje. Durante el pulso de preacondicionamiento, la SMU de drenaje se establece en cero voltios. Después del pulso, la SMU de drenaje realiza la medición del barrido, y la SMU de la puerta debe suministrar una polarización de cero voltios para crear un cortocircuito entre la SMU de drenaje y el terminal de la puerta. Así, la puerta y el drenaje tienen la misma polarización de una sola SMU de drenaje.

Este método también produce una curva de transferencia (V_g-I_d) y, a pesar de las condiciones diferentes en comparación con el Método Uno, debería dar un valor de tensión umbral muy similar para el mismo dispositivo.

Método Tres: Polarización de Corriente Fija en Puerta y Drenaje

El tercer método del estándar JEP183A implica establecer una polarización de corriente fija tanto para la puerta como para el drenaje. La configuración de instrumentación es similar a la opción tres del segundo método, con dos SMU conectadas de manera que el terminal LO de la puerta esté unido al terminal HI del drenaje. Durante el pulso de preacondicionamiento, la SMU conectada al drenaje se ajusta a cero voltios. Para la medición de la tensión umbral, la SMU de la puerta debe suministrar una polarización de cero voltios para crear un cortocircuito desde la SMU de drenaje hasta el terminal de la puerta. La puerta y el drenaje deben tener la misma corriente fija aplicada.

A diferencia de los métodos anteriores, este método no proporciona una curva de transferencia (V_g-I_d) completa, sino que genera directamente la tensión umbral a través de una medición de tensión a una corriente de drenaje fija. La ventaja principal es que no se necesita una matriz de conmutación externa para suministrar la misma corriente a la puerta y al drenaje, simplificando la configuración y el código.

Tensión Umbral como Parámetro de Evaluación de Estrés Térmico (TSEP)

La tensión umbral no solo es un parámetro de caracterización fundamental, sino que también puede utilizarse como un Parámetro de Evaluación de Estrés Térmico (TSEP) para MOSFETs. La tensión umbral de la puerta tiende a disminuir linealmente a medida que aumenta la temperatura de la unión. Esta correlación permite estimar la temperatura interna del dispositivo basándose en su Vt. Sin embargo, su uso como TSEP en dispositivos SiC es problemático debido a la inestabilidad de Vt mencionada anteriormente, lo que puede llevar a mediciones de temperatura inconsistentes o inexactas. Otros TSEPs, como la resistencia en estado activo (R_ON) o la corriente de saturación, pueden ser más fiables en ciertas condiciones, aunque también presentan sus propias complejidades de implementación.

Tabla Comparativa: Diodos de Silicio vs. MOSFETs SiC

Preguntas Frecuentes (FAQs)

¿Por qué la tensión umbral de un diodo de silicio es de 0,7 V?

Este valor es una característica intrínseca del material semiconductor (silicio) y se debe a la barrera de potencial formada en la unión P-N. Es el voltaje necesario para superar esa barrera y permitir el flujo significativo de corriente.

¿Qué significa que un diodo "conduce fácilmente" o "con pobreza"?

Si la tensión aplicada a un diodo en polarización directa es mayor que su tensión umbral, el diodo ofrece muy poca resistencia al flujo de corriente, actuando casi como un cortocircuito (conduce fácilmente). Si la tensión es menor, su resistencia es muy alta y solo permite una corriente insignificante (conduce con pobreza).

¿Por qué la histéresis es un problema en los MOSFETs SiC?

La histéresis provoca que la tensión umbral no sea un valor fijo, sino que dependa de cómo se haya polarizado previamente el dispositivo. Esto dificulta obtener mediciones consistentes y fiables, lo que a su vez afecta la caracterización precisa de otros parámetros cruciales del dispositivo, como la resistencia de encendido y la corriente de fuga, y puede influir en la estabilidad a largo plazo del componente.

¿Qué es un pulso de preacondicionamiento y por qué es necesario?

Un pulso de preacondicionamiento es una polarización específica aplicada a la puerta del MOSFET antes de la medición real de la tensión umbral. Es necesario en los MOSFETs SiC para liberar las cargas atrapadas en la interfaz de óxido de la puerta, asegurando que el dispositivo se encuentre en un estado de referencia consistente antes de la medición. Esto ayuda a mitigar los efectos de la histéresis y a obtener resultados más repetibles y fiables.

¿Qué equipos se utilizan para medir la tensión umbral de MOSFETs SiC?

Para mediciones precisas y complejas como las de los MOSFETs SiC, se utilizan instrumentos especializados como las unidades SourceMeter (SMU). Estos dispositivos pueden actuar como fuentes de voltaje o corriente y medir simultáneamente voltaje y corriente con alta precisión, permitiendo la implementación de los métodos de barrido y pulsado requeridos por los estándares como JEDEC JEP183A.

En resumen, la tensión umbral es un concepto fundamental en la electrónica que define el punto de activación de un diodo. Mientras que para los diodos de silicio estándar su valor es relativamente constante (0,7 V), la medición de este parámetro en dispositivos avanzados como los MOSFETs de Carburo de Silicio (SiC) es un proceso mucho más complejo debido a la histéresis. La comprensión de este fenómeno y la aplicación de métodos de medición estandarizados, como los propuestos por JEDEC JEP183A, son cruciales para garantizar la fiabilidad y el rendimiento de estos componentes de alta tecnología en aplicaciones de electrónica de potencia. La precisión en estas mediciones no solo asegura la correcta operación de los dispositivos, sino que también es vital para la investigación y el desarrollo de la próxima generación de semiconductores.
